创建图表

创建Solution Builder图表:

  1. 登录客户门户网站,然后点击全局导航中的“构建解决方案”。

  2. 单击创建新图,然后选择要在其中创建设计的项目。单击继续。

    选择项目屏幕截图

  3. 在_解决方案详情_BOX中,为您的图表命名,然后单击创建。

    解决方案详情BOX

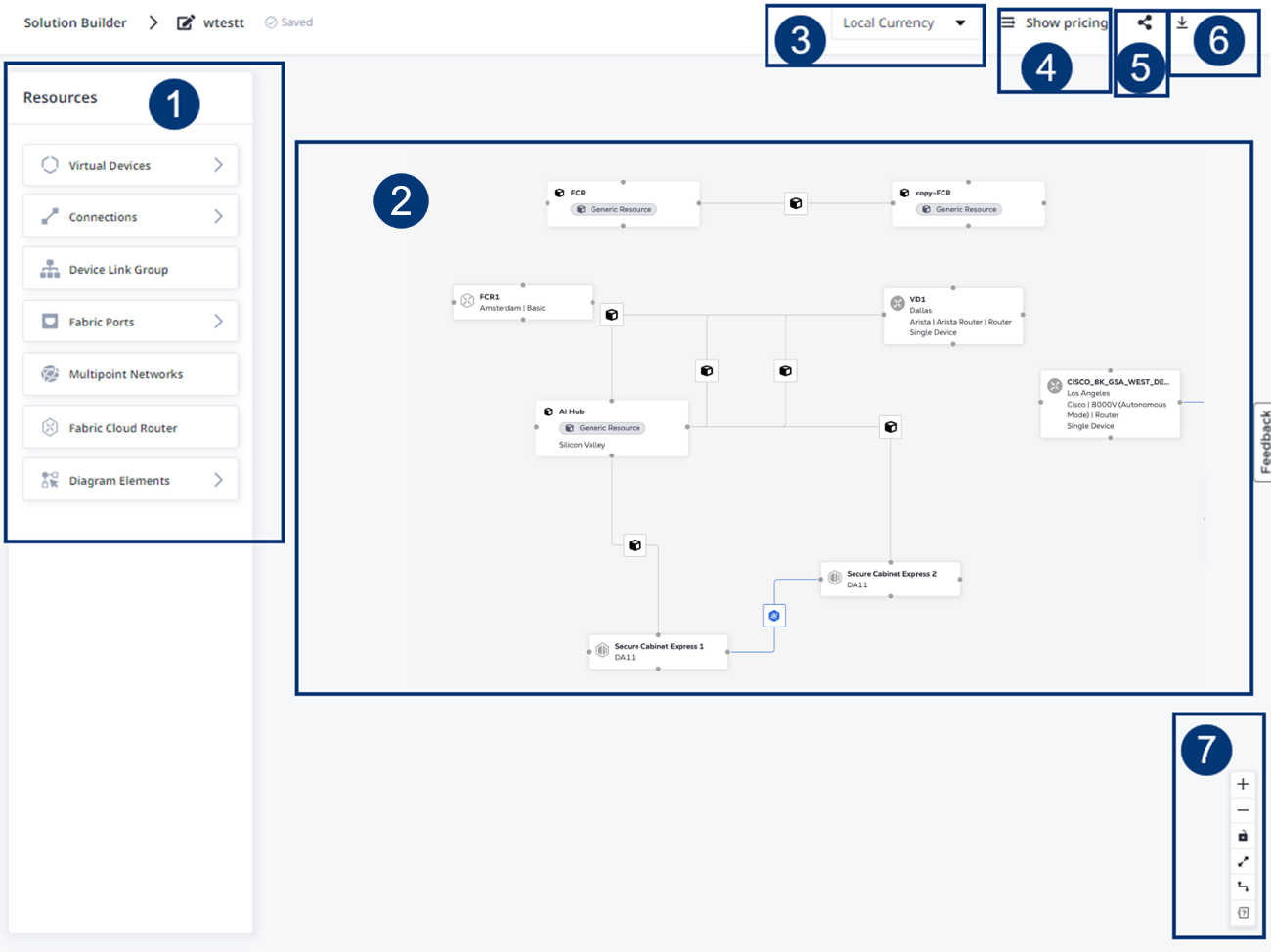

Solution Builder工作区​

单击,拖动并连接工作区中的资源,以构建图表。

空工作区的屏幕截图

使用菜单访问以下功能:

  • 货币–使用下拉列表为定价摘要选择单一货币,无论您的数字资产位于哪个都会区。如果您选择_本地货币_,报价将包括每个都会区的货币。

  • 定价–单击**“显示定价**”以查看解决方案的定价摘要。

  • 共享–单击**“共享”**可与其他用户共享您的设计,并允许其他用户协作处理您的图表。

  • 下载–单击**“下载解决方案设计和定价(.pdf)”,下载设计的定价概要以及设计图表。点击下载解决方案设计(.png)**以下载您的设计镜像。

资源​

选择要添加到图表的资源。从_“资源”_窗格中单击或拖动资源,将其添加到工作区。

"资源"窗格的屏幕截图

资源包括:

  • 虚拟设备-添加单个设备,冗余设备或集群设备。
  • 连接-为服务提供商添加连接,或自带连接。
  • 设备链接组-添加设备链接组。
  • 互联网接入-添加互联网接入服务。
  • Fabric端口-添加单个端口。
  • 多点网络-添加多点网络
  • Fabric Cloud Router -添加云路由器。
  • 图元素-添加文本框,通用资源

控制器​

控制器包含以下功能:

控制器的屏幕截图

  • 放大和缩小

  • 切换交互性-锁定图表以防止其他用户更改。

  • 撤消和重做-返回所做的更改,包括:

    • 移动,删除和连接资源。
    • 添加模板。
    • 编辑配置。

    撤消/重做可存储多达50步历史记录。删除资源并撤消操作也会恢复其连接和配置。还可以使用键盘快捷键⌘Z/Ctrl+Z撤销和⇧⌘Z/Ctrl+Shift+Z重做。

    注意

    您的编辑范围将限定为当前浏览器会话。

  • 全屏-切换全屏或窗口模式。

  • 连接线路-将连接绘制为直线或柔性线路。

在您的图表中添加一个服务提供商​

  1. 点击**“资源**”部分中的“连接”。

    资源部分

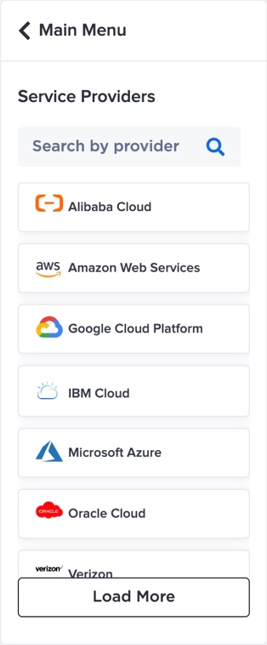

  2. 单击服务提供商以查看所有可用的服务提供商。点击“加载更多”并滚动浏览列表,或在搜索字段中输入服务提供商名称以查找首选服务提供商。将您首选的服务提供商拖动到图表工作区。服务提供商的状态将指明其为待配置。

    状态待定

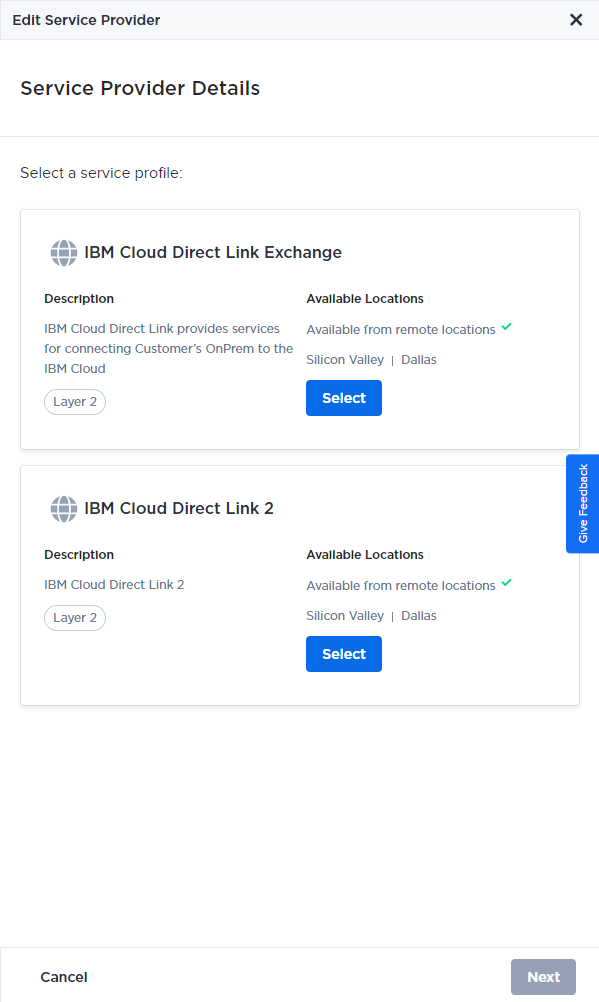

  3. 单击铅笔或双击组件BOX以配置组件选项。按照右侧面板中的步骤选择服务配置文件和都会区位置。

    编辑面板

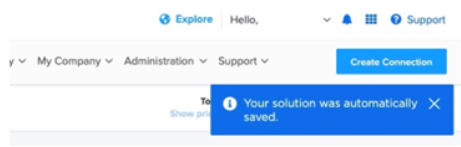

一旦你的配置完成,你的设计就会自动保存。

已自动保存图表

注意

Solution Builder具有自动保存功能,可在配置选项后自动保存零部件和设计。当您从Solution Builder导航到其他门户网站功能时,它还可以节省设计解决方案。已保存图标显示上次保存的时间和日期。

服务提供商配置完毕后,单击主菜单返回到**“资源”**部分。

主菜单

在你的图表中添加一个设备​

  1. 单击**"Virtual Devices"(虚拟设备**)并将**"Single** Devices"(单个设备)拖动到图表中。 单一设备元件

    设备的状态将指示其为待配置。

    状态待定

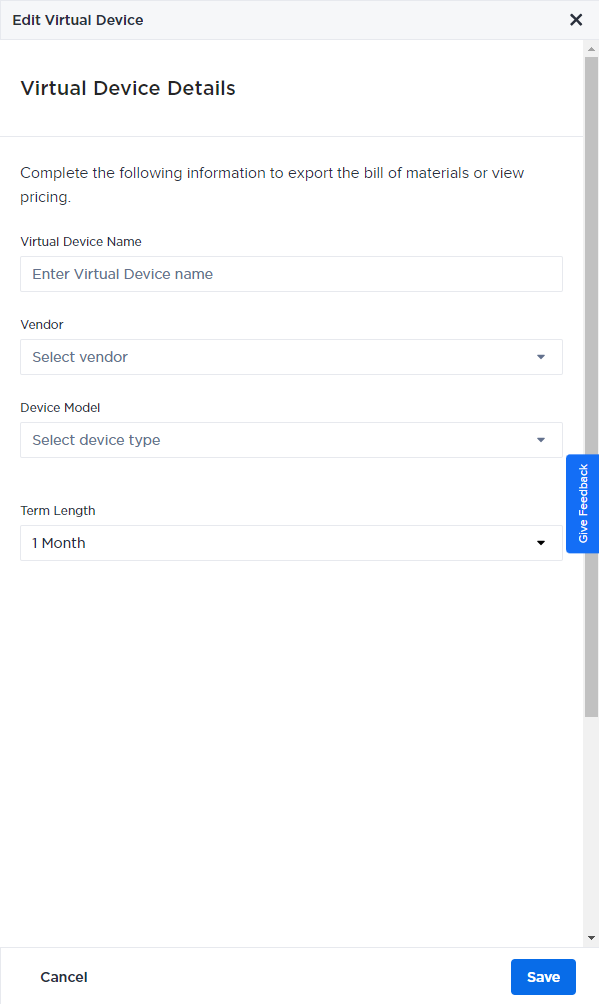

  2. 单击铅笔进行配置。按照右侧面板中的步骤操作。

    编辑面板

注意

请确保配置设备配置中的所有选项,包括虚拟设备名称、供应商、设备型号、设备都市、期限长度、设备配置、许可、设备资源、软件包和软件版本,以开始计算价格估算。

有关设备配置的详细信息,请参阅创建单一虚拟设备。

将您的设备连接到您的服务提供商​

用你的光标将你的设备连接到你的服务提供商。

连接

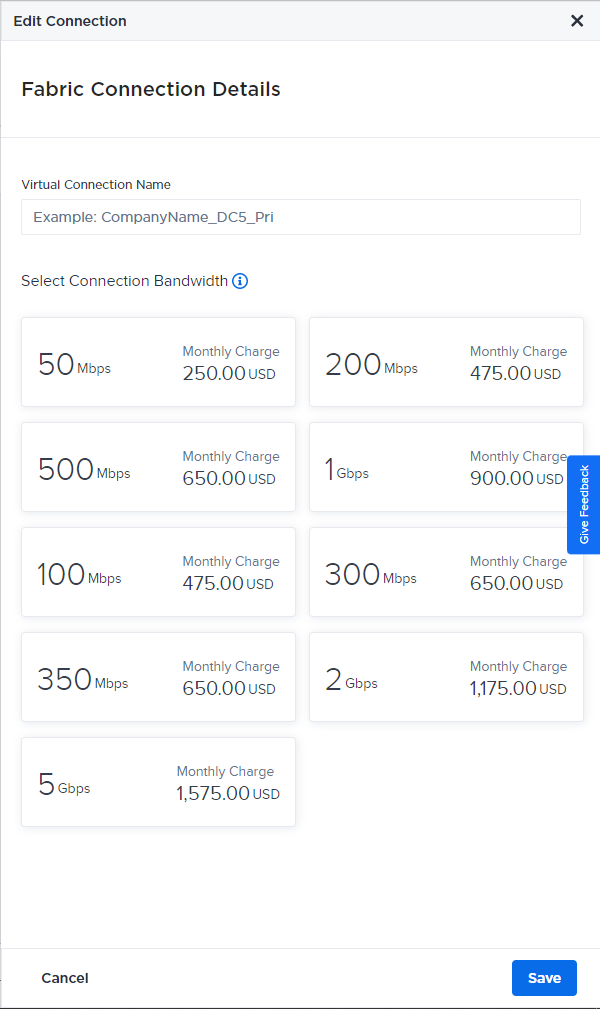

系统将自动提示您配置连接。按照右侧面板中的步骤操作。您必须配置连接名称并选择连接带宽,才能获得整个设计的准确定价。

配置连接

为图表添加文本框​

  1. 单击**"图元素"并将文本**拖动到图表中。

  2. 在框内输入文字。

  3. 在方框中双击鼠标,即可看到选项菜单:

    • 单击 B 给文本加粗。
    • 点击灰色或黑色圆圈可更改文字颜色。
    • 单击克隆图标复制文本框。
    • 点击垃圾桶图标删除文本框。

文本框的大小无法调整。文本字体大小无法更改。文本BOX大小将随着您添加更多文本而水平增大,当您输入换行符时垂直增大。

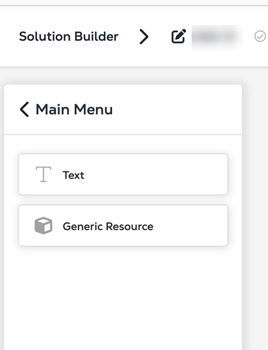

向图表中添加通用资源​

通用资源是一种灵活的元素,表示不符合Solution Builder预定义产品或服务类别的任何资源或概念。将通用资源用于现有Equinix产品组件未涵盖的项目,例如MCP服务器或您自己的基础设施组件。

通用资源

要向图表中添加通用资源:

  1. 单击**"Diagram Elements** (图元素)"并将**"Generic Resource** (通用资源)"拖动到您的图表中。
  2. 单击"Generic Resource BOX (通用资源名称)"以添加"Generic Resource Name (通用资源名称)","Resource Location (资源位置)"和**"Description**(说明)"。
  3. 单击保存。

通用资源可以连接到图表中的其他画布元素以创建通用连接。解决方案模板中支持通用资源。
