电气数据

电气数据部分显示服务于电源电路的电气资产的近乎实时的运行状态。此部分显示IBX中支持机笼,机柜和电源电路的所有电气资产状况的趋势和详细信息。它还显示数据中心中这些资产之间层级关系的动态视图。

查看电气数据​

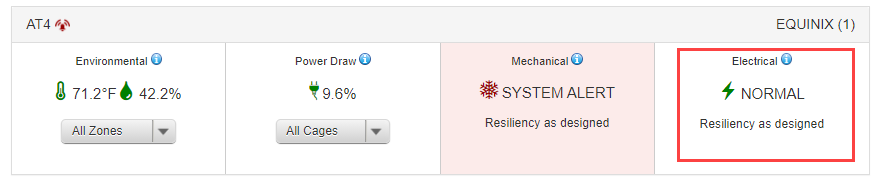

要查看电气数据,请单击控制面板上的IBX中的_电气_磁贴。

这些资产可能包括以下内容。

  • ATS——自动转换开关
  • ASTS——自动静态转换开关
  • 发电机
  • PDU——电源分配单元
  • UPS——不间断电源
  • 电力

查看电气资产层次结构图​

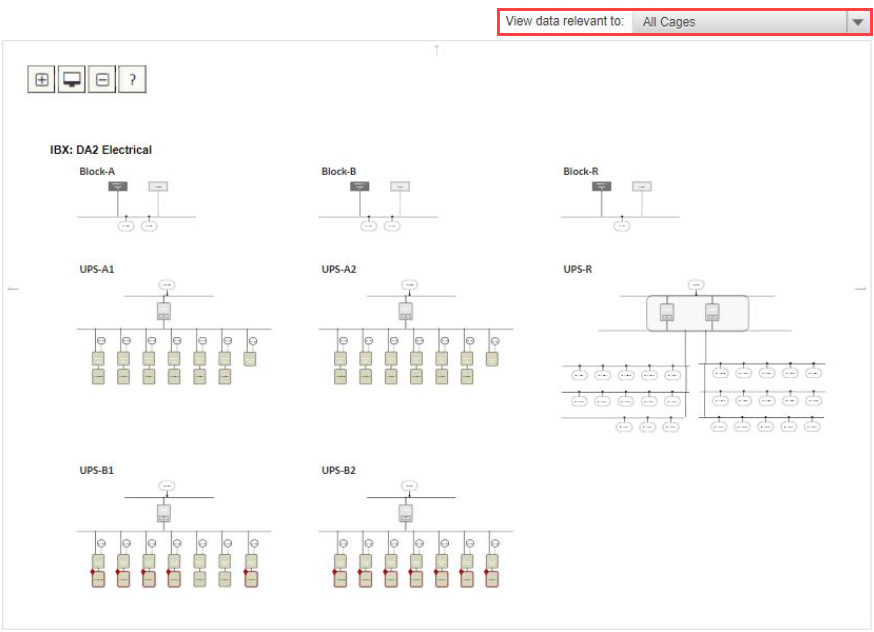

在页面顶部,电气资产层次结构图显示了数据中心内支持机笼、机柜和电源电路的所有电气资产的关系模型。

要仅显示支持您的机笼,机柜或电源电路子集的电气资产,请单击图表上方的**“查看相关数据:**”下拉筛选器。

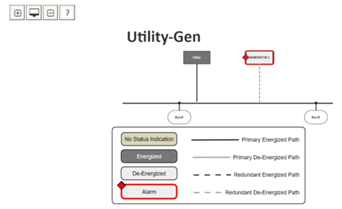

使用图表左上方的缩放图标来定制你的视图,一次看到更多或更少的图形。

将鼠标移到一块资产上方时,它将变为绿色。点击绿色块以放大详情。

在电块之间,你的鼠标会变成一个手形图标,使你能够点击和拖动层次结构图来重新确定其中心。

点击椭圆组件,检查资产或块之间的父子关系。

点击屏幕图标以重置视图。单击图例图标以查看有关系统编码主要路径,次要路径和告警的详细信息。

查看电气资产详细信息​

系统在下图下方显示了支持机笼,机柜和电源电路的资产列表。每项资产均由面板ID唯一标识。

要仅显示支持您的机笼,机柜或电源电路子集的电气资产,请单击层级结构图上方的**“查看相关数据:**”下拉筛选器。

资产触发了系统告警,该资产将显示红色指示器和告警状态。正常状态表示资产未触发系统告警。

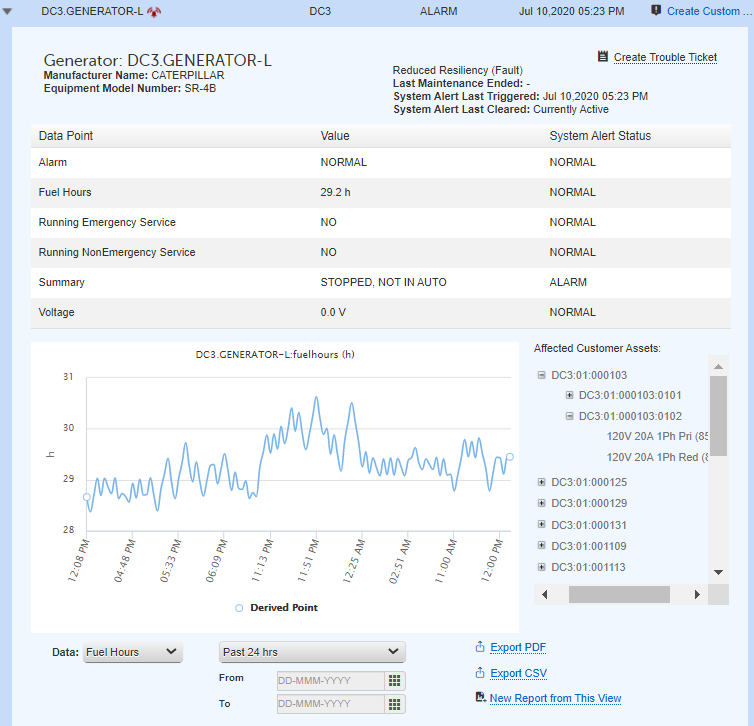

展开每个资产以查看其元数据,包括制造商名称、设备型号、弹性、上次维护的日期和时间以及上次生成和清除系统警报的时间。

该系统显示资产元数据下方的一组数据标签的近乎实时的运行状况。

您当前正在查看的资产支持的任何资产(机笼、机柜、电路)都列在数据标签表下方。

提示

有关所有数据标记,每个数据标记的可能值以及构成系统告警条件的值的完整列表,请参阅电气系统告警参考。

查看数据趋势​

使用数据标签表下面的图形组件,使单个数据点随时间变化的趋势。

使用“数据”下拉筛选器并选择一个时间范围,以趋势化要查看上一天,周或月的数据。使用日历自定义日期范围。
