先决条件

在您订购Equinix Precision Time服务之前，您的网络必须满足各种要求和权限。

您的网络必须满足以下先决条件，您才能订购Equinix Precision Time服务：

Equinix Precision Time 适用于连接到 Equinix Fabric 端口的 IBX 数据中心，这些数据中心位于以下全球区域：北美和南美、亚太地区以及欧洲、中东和非洲地区。
如果您计划使用 Fabric端口来消耗Equinix Precision Time计时数据，则必须拥有Equinix Fabric端口。如果您不是Equinix Fabric客户，联系人您的Equinix销售代表获取Equinix Fabric帐户。
如果您计划使用Fabric Cloud Router来获取Equinix Precision Time 的计时信息，则必须拥有 FCR。如果您不是Equinix Fabric客户，联系人您的Equinix销售代表获取Equinix Fabric帐户
如果您计划使用网络边缘虚拟设备来消耗 Equinix Precision Time 的计时服务，则必须拥有网络边缘虚拟设备。有关更多信息，请参阅将网络边缘设备配置为计时网关。
确定用于将您的网络连接到Equinix Precision Time 的端口类型：
- Dot1Q – 所有 VLAN 连接均为 Dot1Q。这是推荐选项。
- QinQ 转 Dot1Q – QinQ 使用两层封装 VLAN 标签：一层用于您的网络，一层用于 Equinix 网络。如果您不需要使用这种类型的端口，我们建议您使用 Dot1Q 端口类型。
配置Precision TIme时，您可以指定一个或两个 VLAN ID，具体取决于网络中使用的端口连接。
如果您计划使用 PTP 协议，则网络中的所有客户端设备都必须具有支持硬件时间戳的网络接口卡 (NIC)。有关详细信息，请参阅PTP 的网络接口卡要求。

有关集成要求的更多信息，请联系 Equinix 支持。

Equinix Fabric 端口及连接权限，用于 Equinix Precision Time

使用Equinix Customer Portal查看和设置Equinix Fabric权限，并为Equinix Precision Time下新订单。

登录 Equinix 客户门户网站。(https://portal.equinix.com/)
- 您需要一个该门户网站的帐户。
- 你需要管理员访问权限，允许你查看和设置权限。

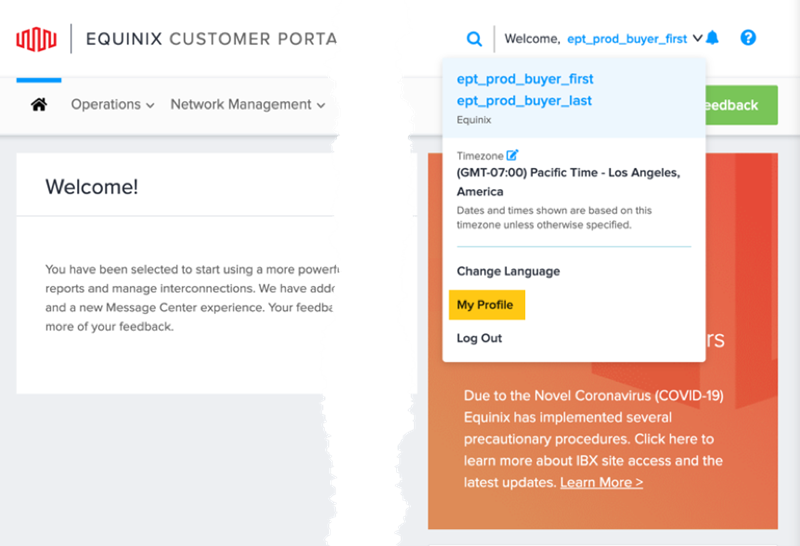

在右上角选择您的用户名，然后选择我的个人资料。

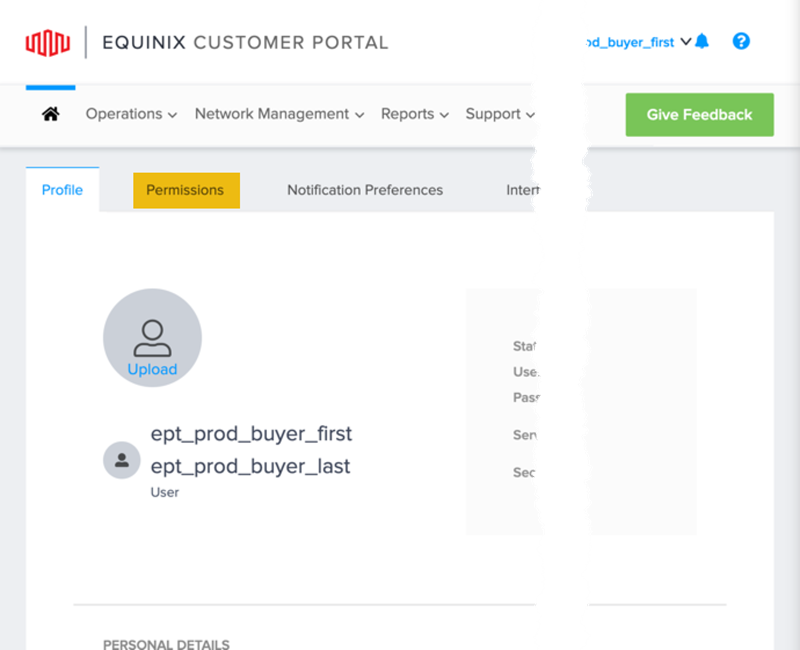

选择权限。
在“您的权限”下，点击“Equinix Fabric & Network Edge”。

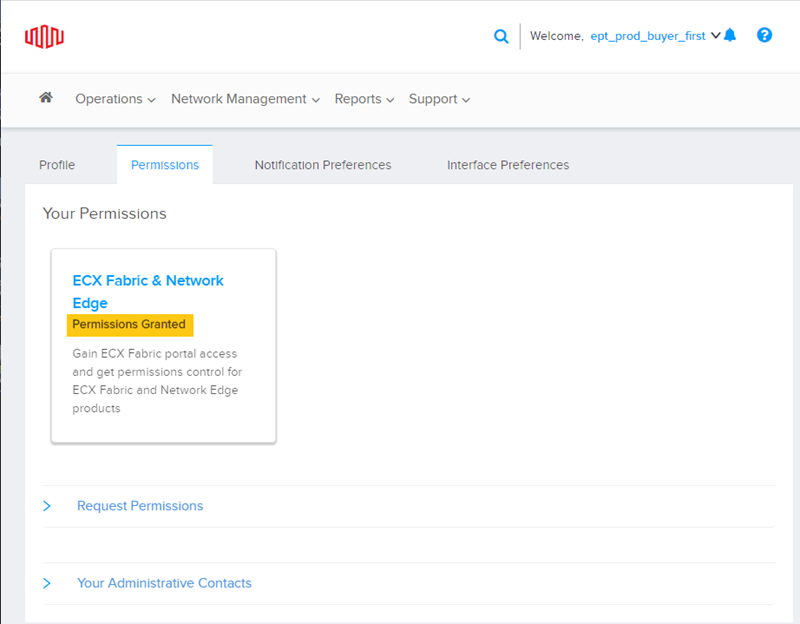

如果您没有看到“已授予权限”，请参阅下面的“请求权限”。

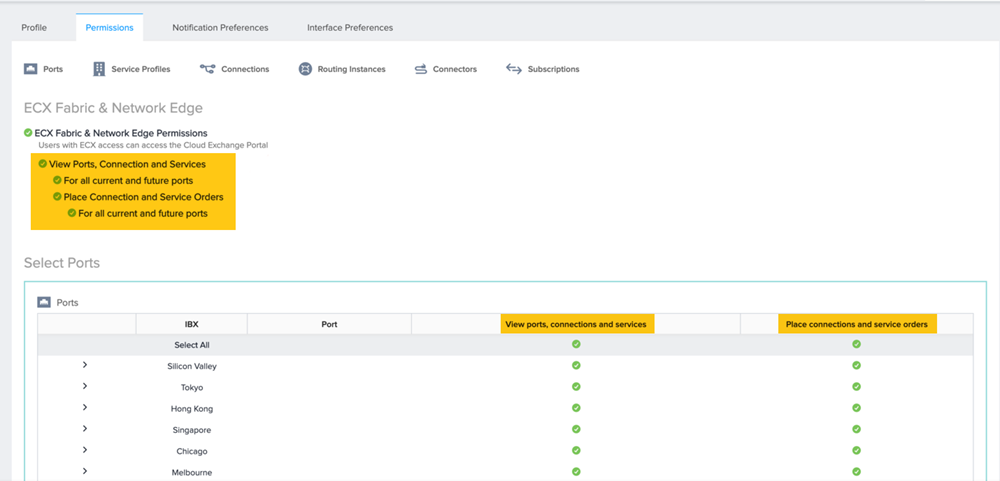

您的权限允许您查看端口、连接和服务。您还可以使用该界面为您的 IBXs 申请连接和服务订单。

Fabric端口的权限：

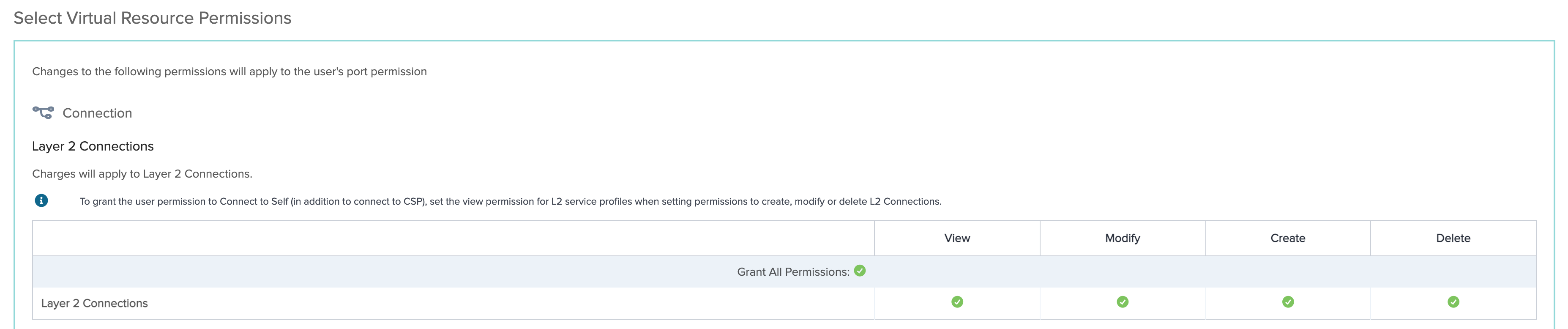

Fabric L2虚拟连接的权限。

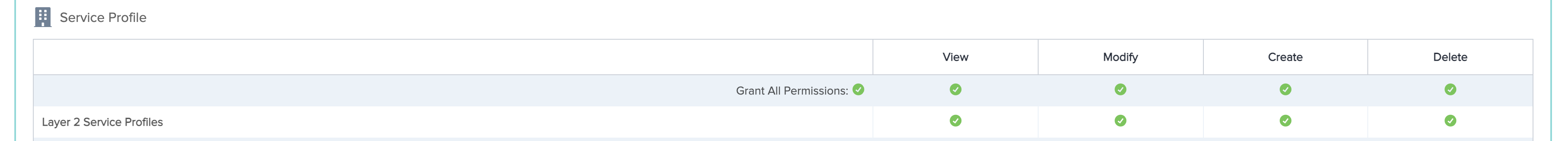

Fabric L2服务配置文件的权限。

请求许可

如果你不能访问和查看你的权限，你必须申请管理员的权限。

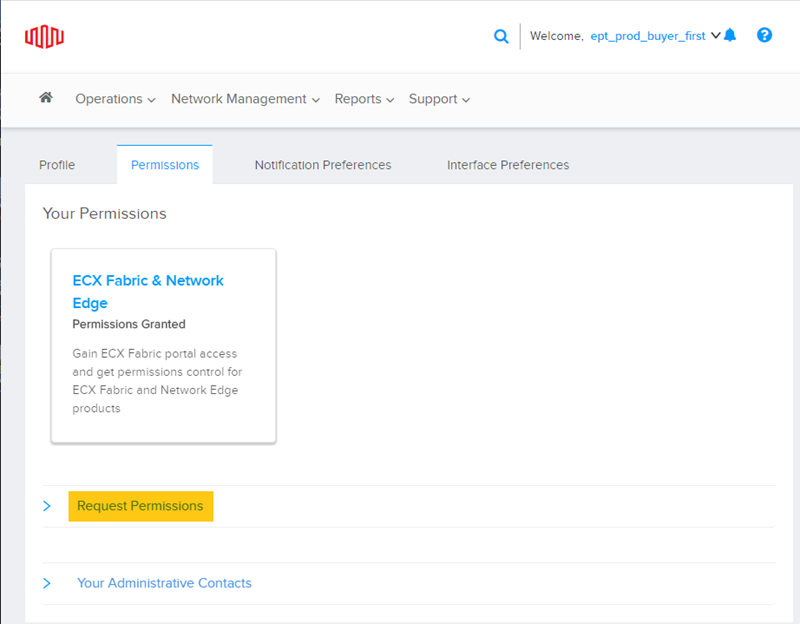

点击请求权限查看和订购端口权限，连接和服务。

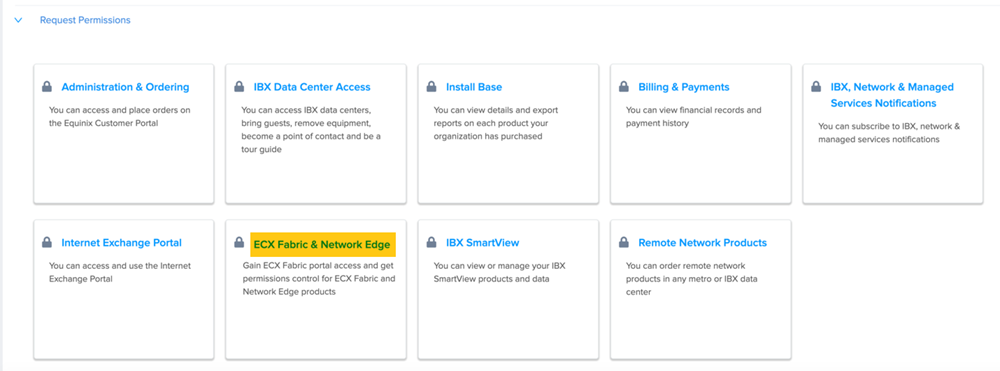

点击Equinix Fabric & Network Edge请求权限。

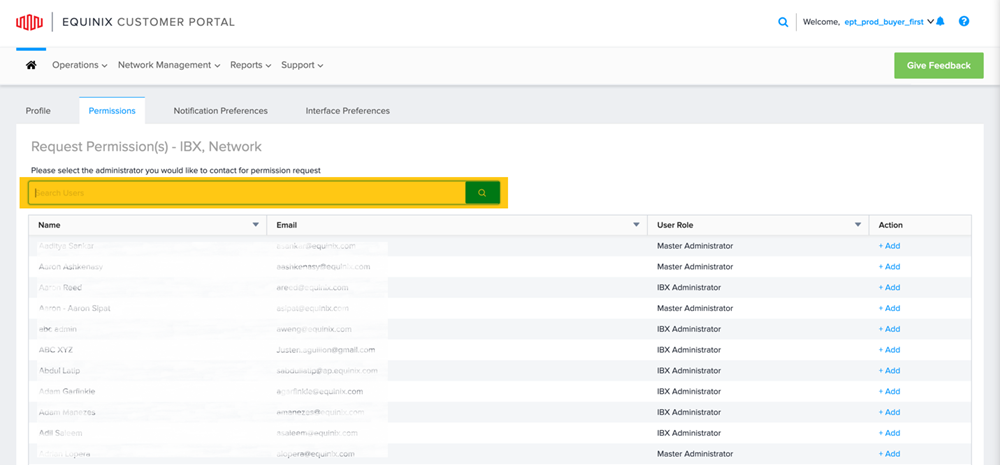

找到你的管理员并申请访问。

PTP的网络接口卡要求

与 PTP 集成时，必须使用能够为传入和传出数据包提供精确时间戳的网络接口控制器 (NIC)。对于 PTP 连接，网络中的每个设备都必须具有具有以下功能的 NIC：

支持 IEEE 1588 PTP 硬件时间戳。详情请参见下方的 ethtool 示例。
IEEE 1588 PTP 时钟。网卡需要具备物理硬件时钟 (PHC)，该时钟由网卡上的两个端口共享。详情请参见下方的 ethtool 示例。

注意

目前市场上的大多数 NIC 都支持这些 PTP 要求。

网卡测试和配置

精确时间协议守护进程 (PTPd) 是 Equinix 用于测试所有网卡的软件，以及用于 PTP 客户端设备的示例配置。

PTPd 是 IEEE 标准 1588-2008 定义的精确时间协议 (PTP) 版本 2 的一种实现，它为以太网 LAN 连接的计算机提供精确的时间协调。它主要设计用于仪器仪表和控制系统。有关 PTPd 配置示例，请参阅示例配置。

验证网卡对硬件时间戳的支持

使用以下ethtool命令来验证一个接口是否支持PTP/NTP的硬件时间戳：

ethtool -T <NIC_interface_name>

如果 ethtool 返回以下功能和过滤模式，则接口支持使用 NTP 进行硬件时间戳：

SOF\_TIMESTAMPING\_TX\_HARDWARE
SOF\_TIMESTAMPING\_TX\_SOFTWARE
HWTSTAMP\_FILTER\_ALL

ethtool 示例

下面的例子显示了有效的接口。

支持PTP的物理接口

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

非PTP接口或虚拟接口

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none
