网络拓扑结构

本主题概述了如何配置网络连接以支持Equinix Precision Time子网。您的设备通过Equinix Fabric连接到Precision TIme 。

以下拓扑讨论显示如何配置网络，具体取决于您使用的是网络时间协议 (NTP) 还是精确时间协议 (PTP)。

位于不同 Equinix Precision Time 服务位置的时间服务器 1 并非同一主机。每个位置都使用独立的、地理位置不同的时间服务器，从而实现真正的地理冗余。

Equinix 精确时间和 NTP 的网络配置​

你的网络配置取决于你网络中NTP子网的数量。可以选择配置一个子网或多个子网。

在单子网网络中配置NTP​

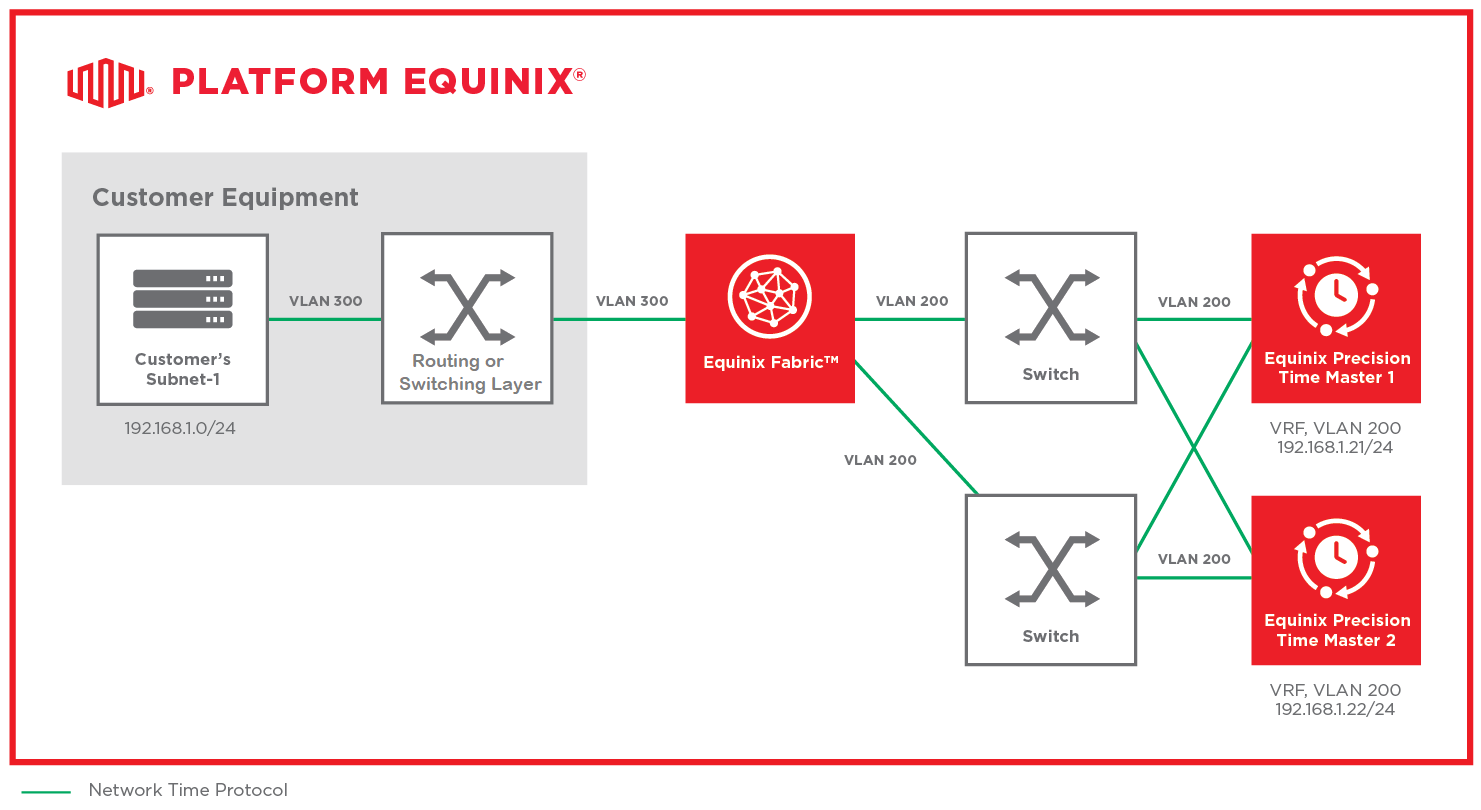

这些例子显示了NTP服务的非冗余网络配置，在你这边只有一个子网。

对于非冗余配置。

注意

在这个例子中，如果你使用子网“192.168.1.0/24”，你可以为你的终端设备在该子网内使用任何 IP 地址，但 IP 地址“192.168.1.21/24”和“192.168.1.22/24”（时间服务器上设置的两个 IP 地址）除外。

  1. 配置需要与 IP 地址同步的终端设备，该 IP 地址与Equinix客户门户上的时间服务器配置的 IP 地址位于同一子网范围内。

  2. ping 时间服务器的 IP 地址（此处为 192.168.1.21 或 192.168.1.22）。响应应显示时间服务器与终端设备接口配置的子网相同（在本例中为 192.168.1.0/24）。只有在收到成功的 ping 响应后，才能继续配置 NTP 客户端。

  3. 在 NTP 客户端配置文件的服务器部分配置两个时间服务器 IP 地址（本例中为 192.168.1.21 和 192.168.1.22）。

  4. 启动你的NTP客户端。

在多子网网络中配置NTP​

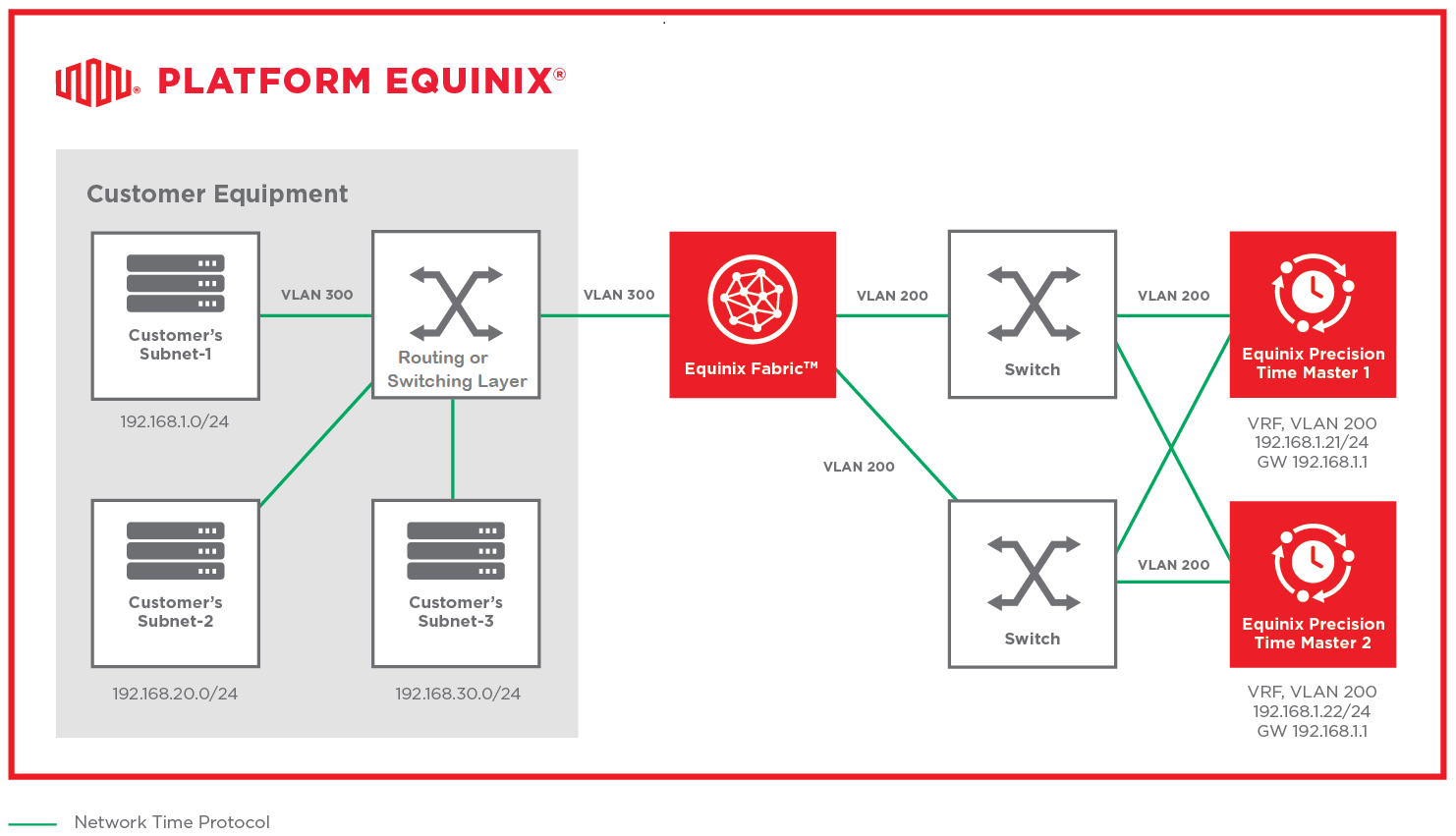

这些例子显示了一个NTP服务的非冗余网络配置，在你这边有多个子网。

对于非冗余配置。

信息

使用 NTP 时，Equinix Precision Time 仅在企业服务层支持多个子网；Precision Time 在标准服务层不支持使用 NTP 的多个子网。

  1. 向Equinix提供您的网关接口的配置信息，以便我们可以在Equinix客户门户中配置新的服务连接。

    • 网关接口必须位于直接连接到Equinix Precision Time服务的子网内。
    • 网关接口必须与其他子网互连。

  2. 将需要同步的终端设备配置为一个IP地址，该地址与你配置的子网之一在同一子网范围内。

  3. ping 时间服务器 IP 地址（例如：192.168.1.21 或 192.168.1.22）。只有在收到成功的 ping 响应后，才能继续配置 NTP 客户端。

  4. 在 NTP 客户端配置文件的服务器部分配置两个时间服务器 IP 地址（此处为 192.168.1.21 和 192.168.1.22）。

  5. 启动你的NTP客户端。

Equinix 精确时间和 PTP 的网络配置​

PTP 服务需要在网络接口和网络设备上进行硬件时间戳标记。 您的网络配置取决于网络中 PTP 子网的数量：单个或多个。

在单子网网络中配置PTP​

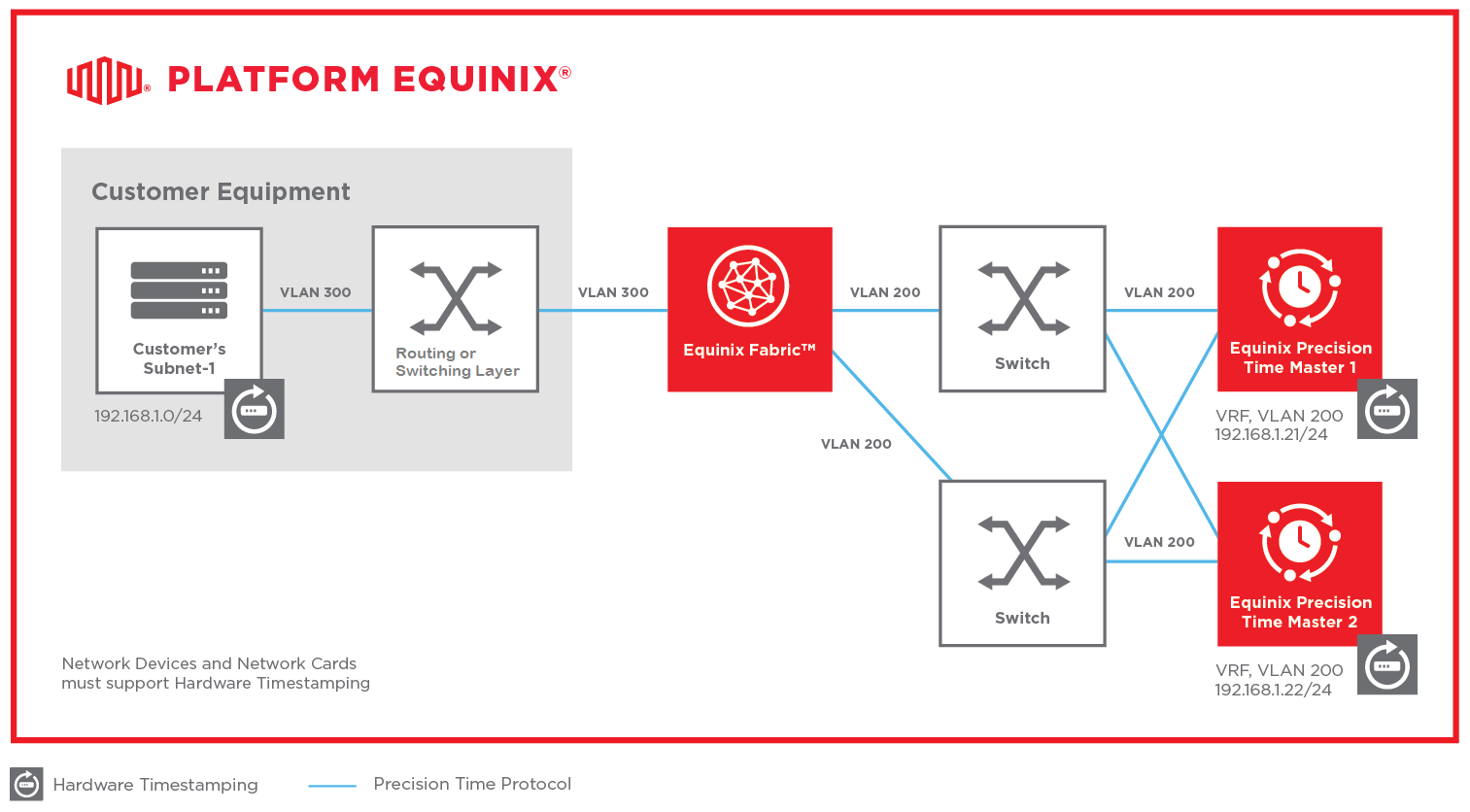

这些例子显示了在你这边有一个单一子网的PTP服务的非冗余网络配置。

对于非冗余配置。

  1. 确保集成中的所有设备都有支持硬件时间戳的网络接口卡。

  2. 运行 ethtool -T <interface_name> 以确保网络接口支持 IEEE 1588 PTP 和必要的硬件时间戳选项。

  3. 配置需要同步的终端设备，使其 IP 地址与 Equinix 客户门户中为时间服务器配置的 IP 地址位于同一子网范围内。例如，如果您使用子网 192.168.1.0/24，则可以为终端设备使用该子网内的任何 IP 地址，但不能使用 IP 地址 192.168.1.21/24 和 192.168.1.22/24（这两个 IP 地址已在时间服务器上设置）。

  4. ping 时间服务器的 IP 地址（此处为 192.168.1.21 或 192.168.1.22）。响应应显示时间服务器与终端设备接口配置的子网相同（如上图中的 192.168.1.0/24）。

  5. 如果你得到一个成功的PING响应，你可以在多播模式下启动你的PTP客户端。

注意

您不需要为客户端指定主时钟 IP，因为它以多播模式运行，因此当客户端 IP 和主源的 IP 位于同一子网内时，它会自动检测主时间源。

使用多子网网络配置 PTP​

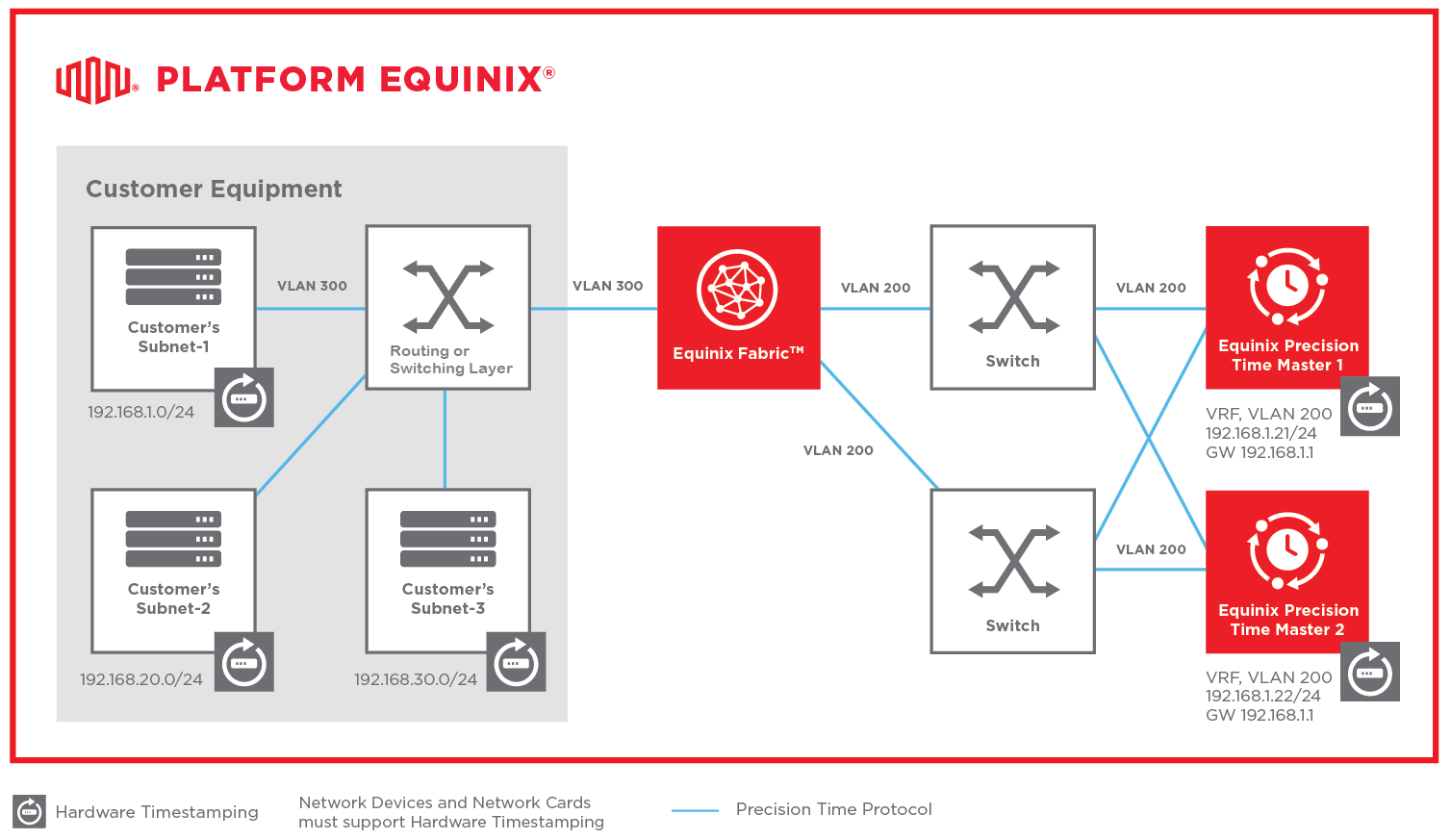

这些例子显示了在你那边有多个子网的PTP服务的非冗余网络配置。

对于非冗余配置。

  1. 向Equinix提供您的网关接口的配置信息，以便我们可以在Equinix客户门户中配置新的服务连接。

    • 网关接口必须位于直接连接到Precision TIme服务的子网内。
    • 网关接口必须与其他子网互连。

  2. 如果子网之间配置了多台路由设备，则需要配置网关接口路由设备和其他路由设备。

    • 最好是支持PTP的硬件设备。
    • 路由设备必须支持组播路由，特别是PIM和IGMP协议。

  3. 必须在子网之间操作的所有路由设备上配置PIM和IGMP协议。

  4. 确保所有网络接口卡提供硬件时间戳支持。

  5. 运行 ethtool -T <interface_name> 以确保网络接口支持 IEEE 1588 PTP 和必要的硬件时间戳选项。

  6. 将需要同步的终端设备配置为一个IP地址，该地址与你配置的子网之一在同一子网范围内。

  7. ping 时间服务器的 IP 地址（此处为 192.168.1.21 或 192.168.1.22）。响应应显示时间服务器与终端设备接口配置的子网位于同一子网内。

  8. 如果你得到一个成功的PING响应，你可以在多播模式下启动你的PTP客户端。

注意

您不需要为客户端指定主时钟 IP，因为它以多播模式运行，因此当客户端 IP 和主源的 IP 位于同一子网内时，它会自动检测主时间源。
