网络模型与时间同步

Equinix Precision Time支持各种网络方案。精密时间分布网络模型在这些模型之间没有变化。但是，客户端设备对时间服务的消耗在不同型号之间有所不同。

将您的系统与下面所示的型号进行匹配，以确定最适合您的拓扑需求的精确时间配置。

以下几种消费模式可供选择：

直接消耗–非常适合少量设备进行同步。
- 可用于精确时间协议 (PTP) 或网络时间协议 (NTP)。
- 为所有终端设备提供高精度。
- 具有可在单个服务上连接到Precision Time的设备数量的固有上限。上限由您使用的服务层决定。
级联消耗–非常适合数千台设备同步到单个参考时间。此模型适用于专用内部网络或连接到终端设备的多个专用网络。
- 您可以将一到两台设备直接连接到该服务，之后您可以将内部网络或专用网络中的设备与这些已连接的设备同步。
- 您可以在单个服务上同步无限数量的设备。
- 你可以增加任意数量的跳跃次数，但请记住，每一次额外的跳跃都可能影响准确度。

使用专用网络名称空间和VLAN ID隔离每个Precision Time服务连接。基于VLAN的分段可确保流量在通过Equinix Fabric传输过程中保持隔离，从而防止客户环境之间的交互。

Equinix Fabric Port - 非冗余拓扑

在此模型中，客户端设备通过 Fabric 端口直接连接到 Precision Time。

注意

Precision Time 在使用 Fabric Cloud Router 时支持冗余配置，使客户能够设计高可用性的时间同步架构。

单个Precision Time连接可同时从Time Server 1和Time Server 2传输时间。连接不会映射到单个时间服务器，也不能将单独的结构端口用于特定服务器。

Equinix Fabric不支持生成树协议(STP)，且结构端口未配置为STP操作。因此，不支持依赖于STP的活动/待机冗余型号。

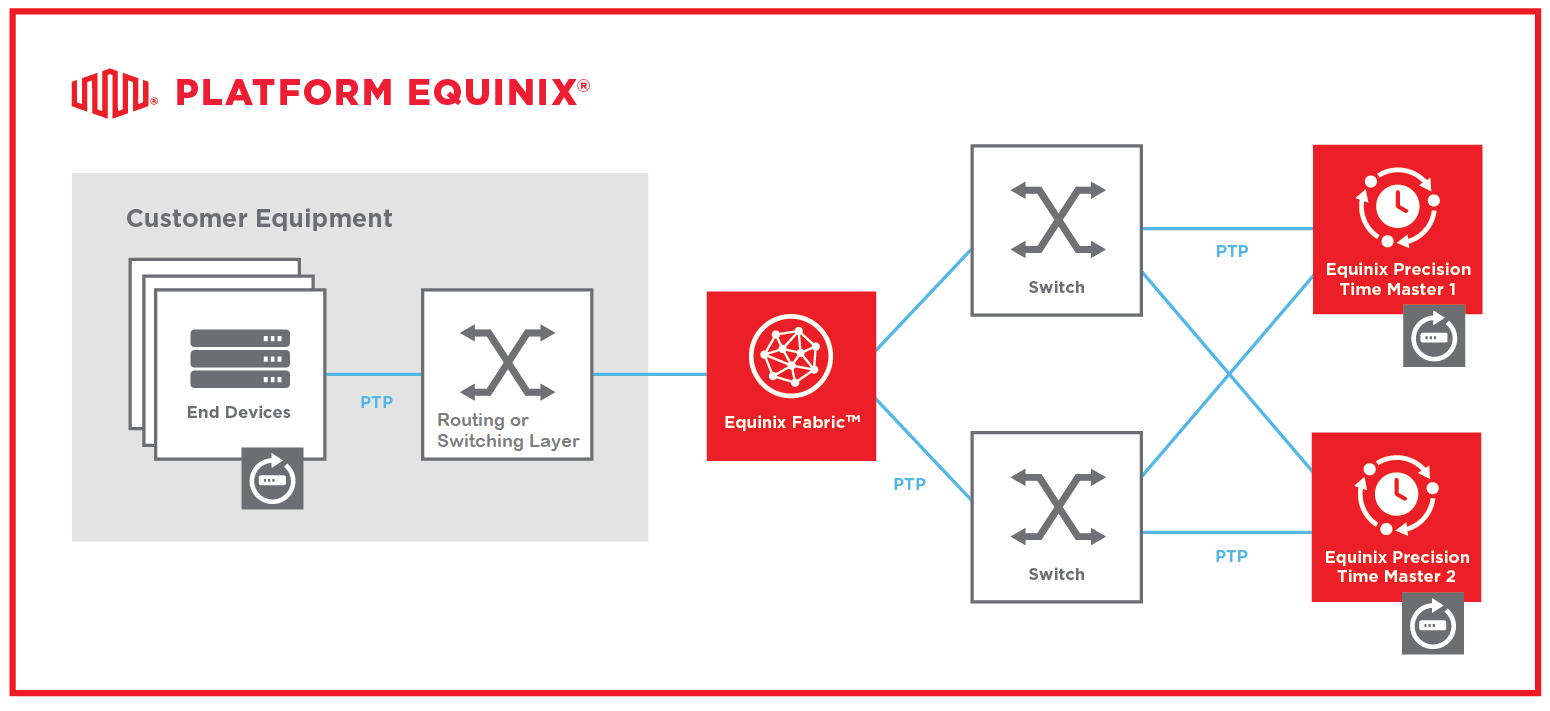

PTP 直接消费 - 在此模式下，您可以通过所有终端设备直接从 Equinix Precision Time 接收 PTP。

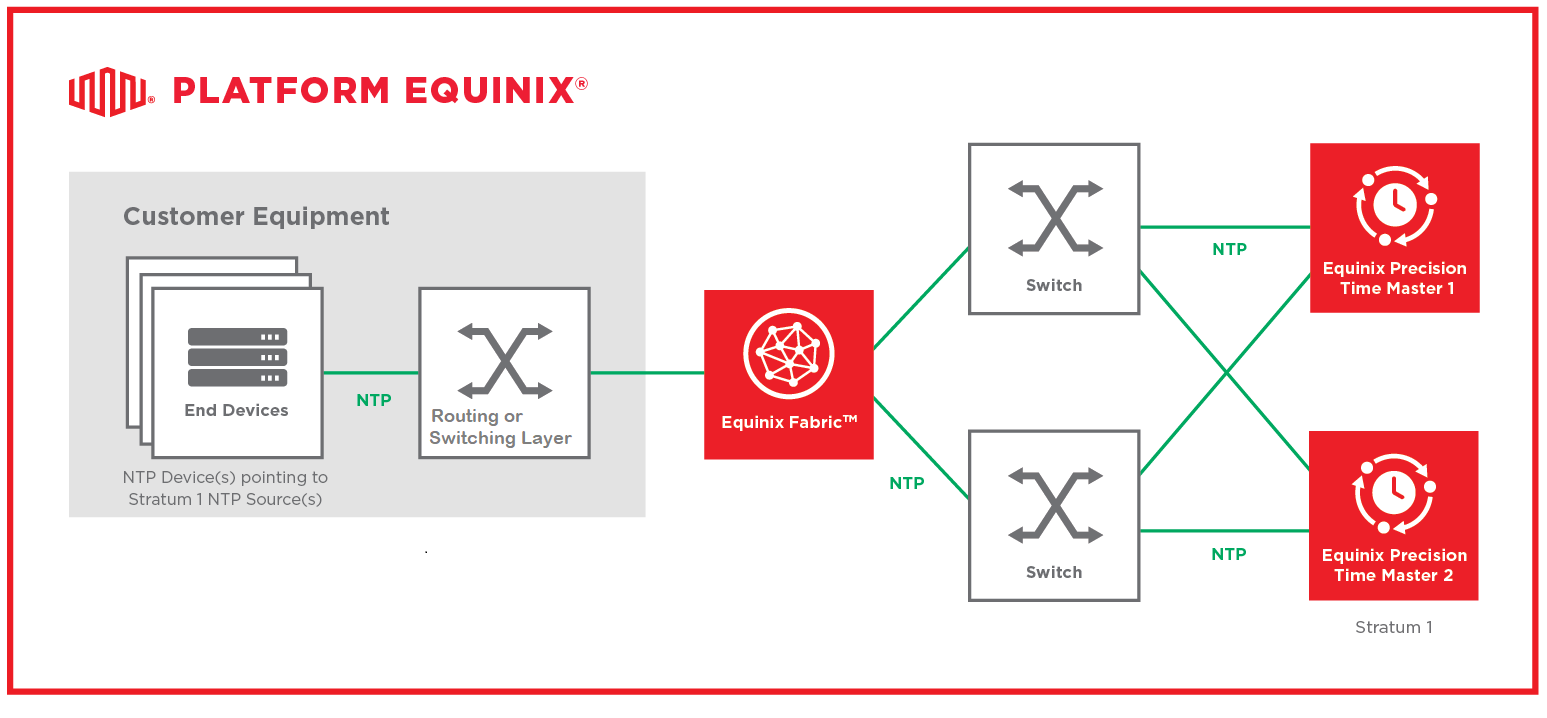

NTP 直接使用 - 在此模式下，所有终端设备直接接收 NTP。

PTP 到 PTP 级联消费 - 在这种消费模型中，首先从 Precision Time 接收 PTP，然后分发 PTP。

PTP 到 NTP 级联消费 - 在此模型中，首先从 Precision Time 接收 PTP，然后分发 NTP。

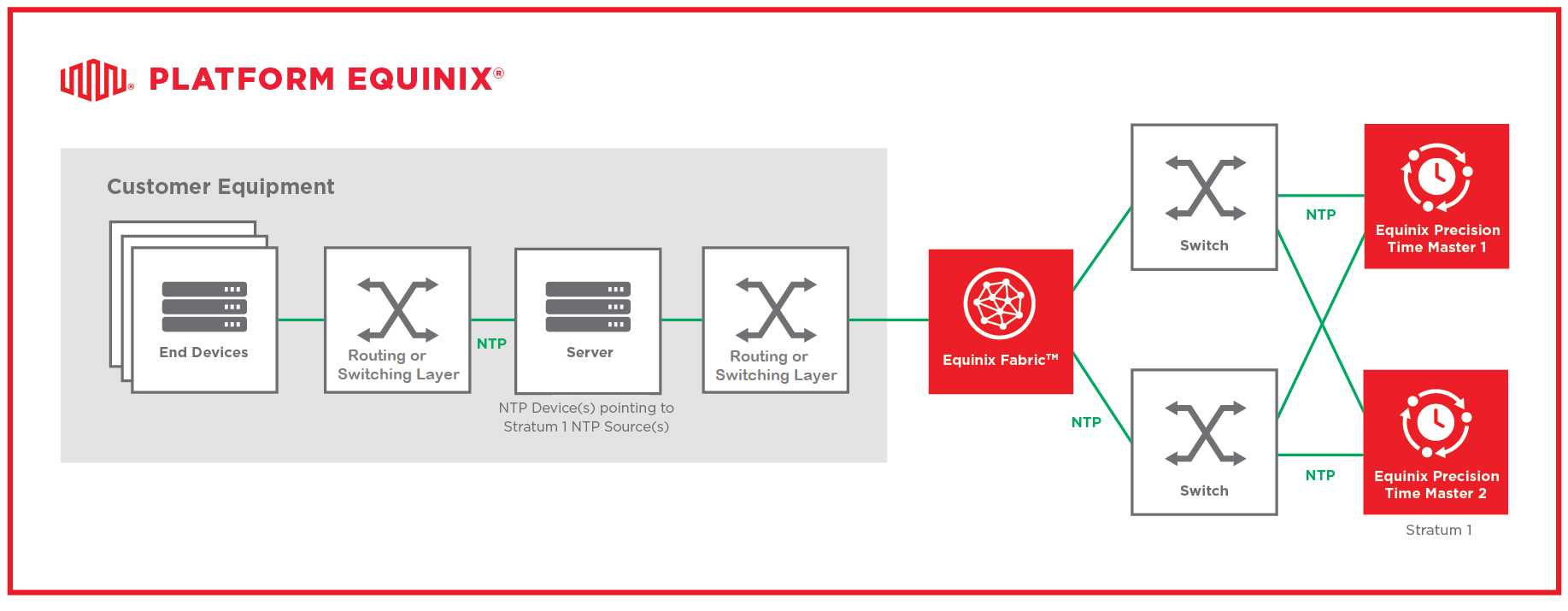

NTP 到 NTP 级联消费 - 在此模型中，首先从 Precision Time 接收 NTP，然后分发 NTP。

在EMEA地区，可以选择伦敦(LD)或法兰克福(FR)作为服务地点。延迟不会显著影响时间准确性，因为网络延迟是在同步过程中考虑的。但是，在同一城域中选择服务位置有助于减少路径的变异性并简化网络设计。

精确时间是通过提供的，而Equinix Fabric不是PTP‑感知网络。因此，中间网络设备不参与计时功能，通过PTP协议中的End‑到‑End Delay补偿实现同步。

平均路径延迟值可能较高(视网络条件而定，从微秒到毫秒不等)。平均路径延迟也可能因网络条件的变化而异。这种变化反映了正常抖动，并不表示拥塞或路径不对称。

PTP和NTP均可补偿同步期间的网络延迟和变化，从而确保准确的时间交付。

信息

网络边缘功能仅适用于 NTP 服务。

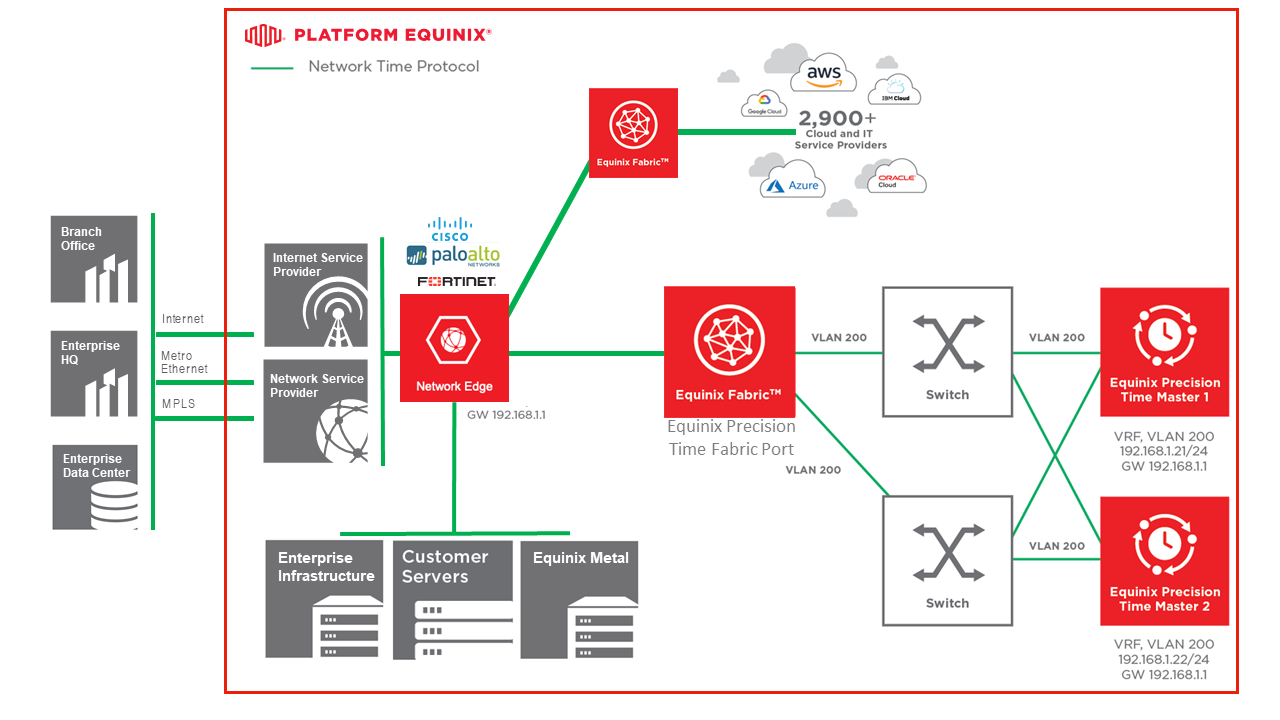

在此模型中，网络边缘防火墙或路由器是计时网关，通过客户侧的 Equinix Fabric 端口进行连接。

注意

在没有物理Equinix端口的情况下，可通过在源端使用Fabric Cloud Router或虚拟设备来消耗精确时间。这使纯云部署无需Colocation基础设施即可访问Precision时间。
