VERSA 部署

本主题介绍如何从Network Edge配置和操作 VERSA 设备。

目前，您可以订购 VERSA FlexVNF 2 核 CPU 版本（也称为小尺寸），其吞吐量最高可达 1 Gpbs。

包括 VERSA FlexVNF 在内的 SD-WAN 设备最初被配置为集线器-辐条架构中的集线器。不过，用户将该设备纳入其网络的方式不受限制。

第一部分。概念性工作流程​

VERSA Director 是控制设备的关键协调器。在开始此过程之前，用户应直接从 VERSA 获取相应的许可和预分期详细信息。

要求​

打算配置 VERSA 设备的用户应具备以下条件：

  • 访问 VERSA 主任
  • 来自 VERSA 的预分期详细信息，包括：本地 ID、远程 ID、控制器 1 和 2 IP 地址。
  • 一个有效的Equinix Fabric帐户

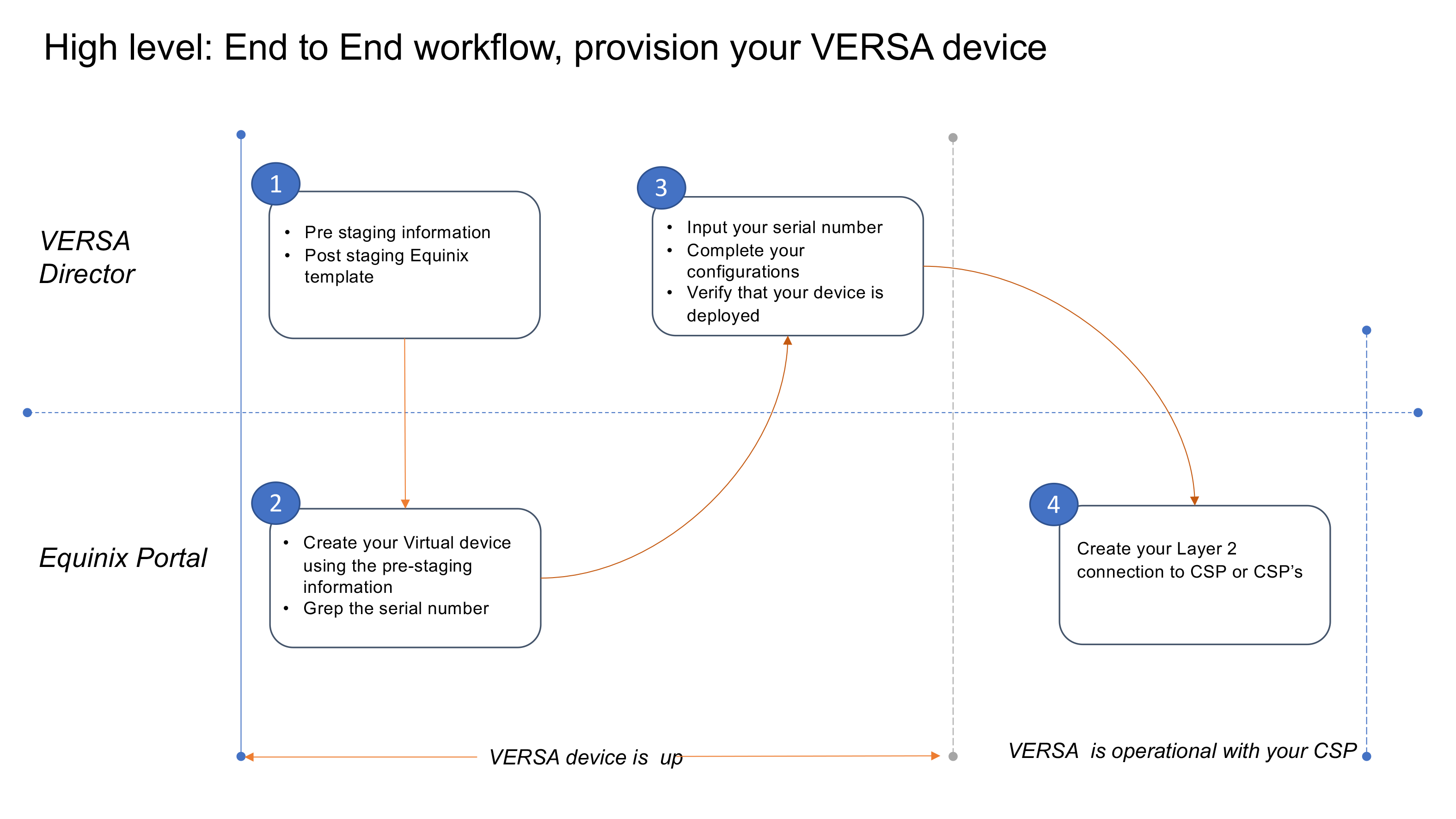

高级端到端工作流程：配置 VERSA 设备

第 2 部分：验证组织已在 VERSA Director 上设置好​

!](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_1.png)

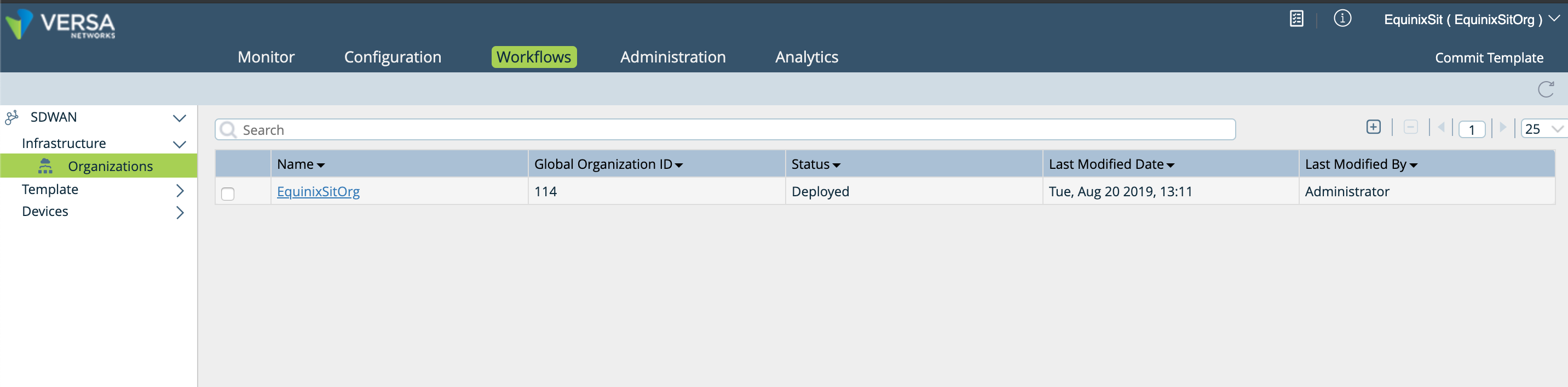

  1. 查看 VERSA Director 上的组织。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_2.png)

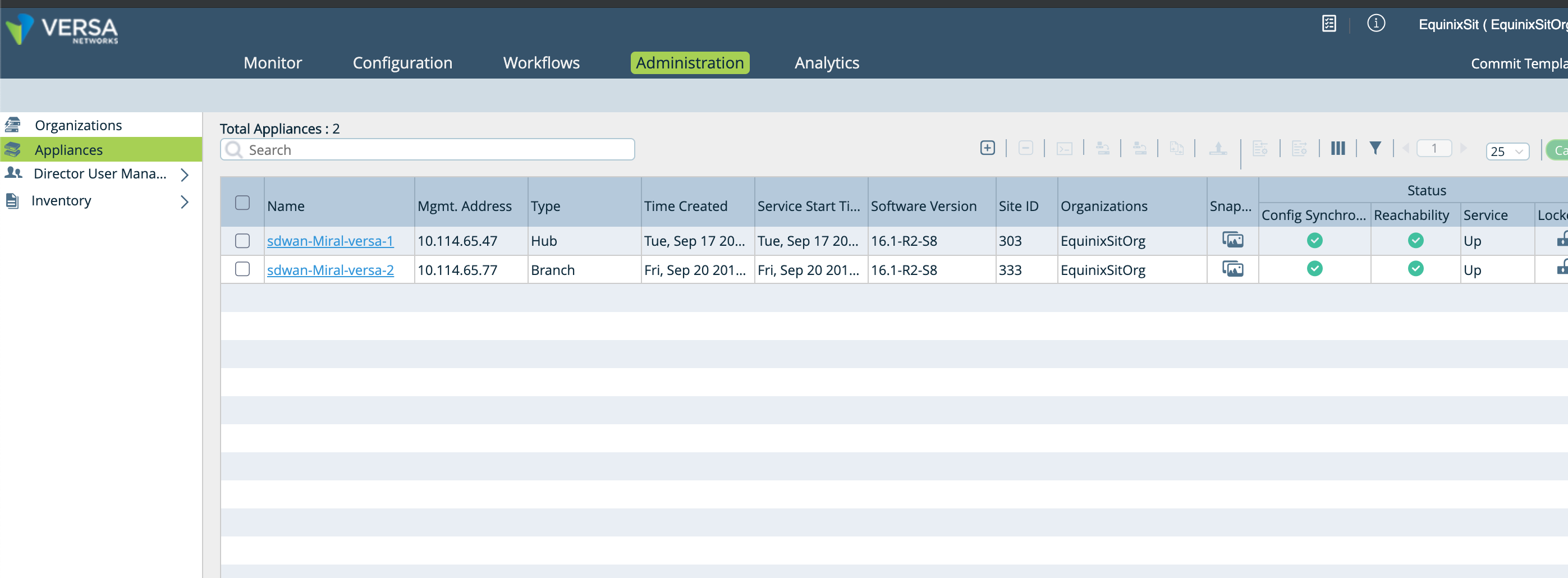

  2. 查看 VERSA Director 上的用具。

第3部分：分期付款后的模板创建​

设备创建完成后，就可以为设备命名和贴标签了。请参阅以下页面截图，了解此过程在 VERSA Director 界面中的效果。

!](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_3.png)

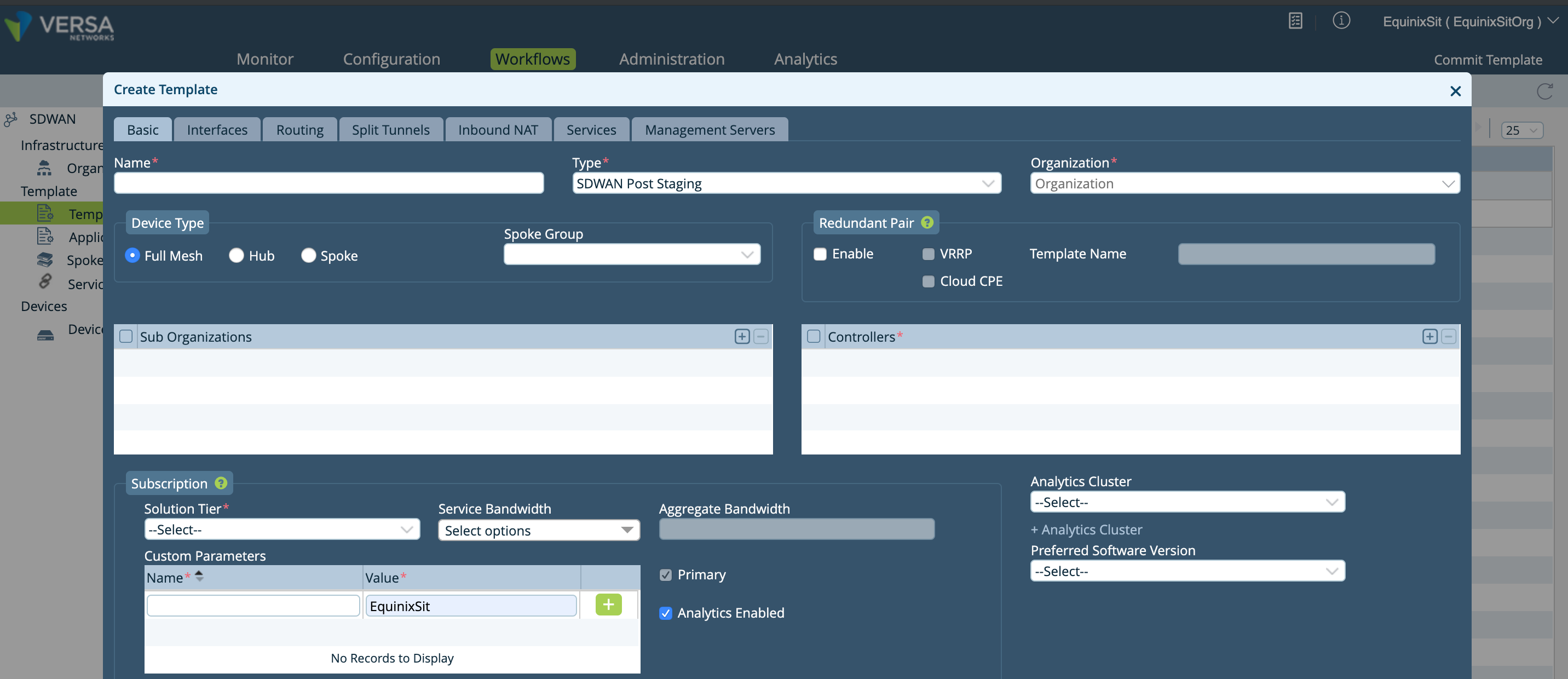

  1. 为你的设备提供一个名称。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_4.png)

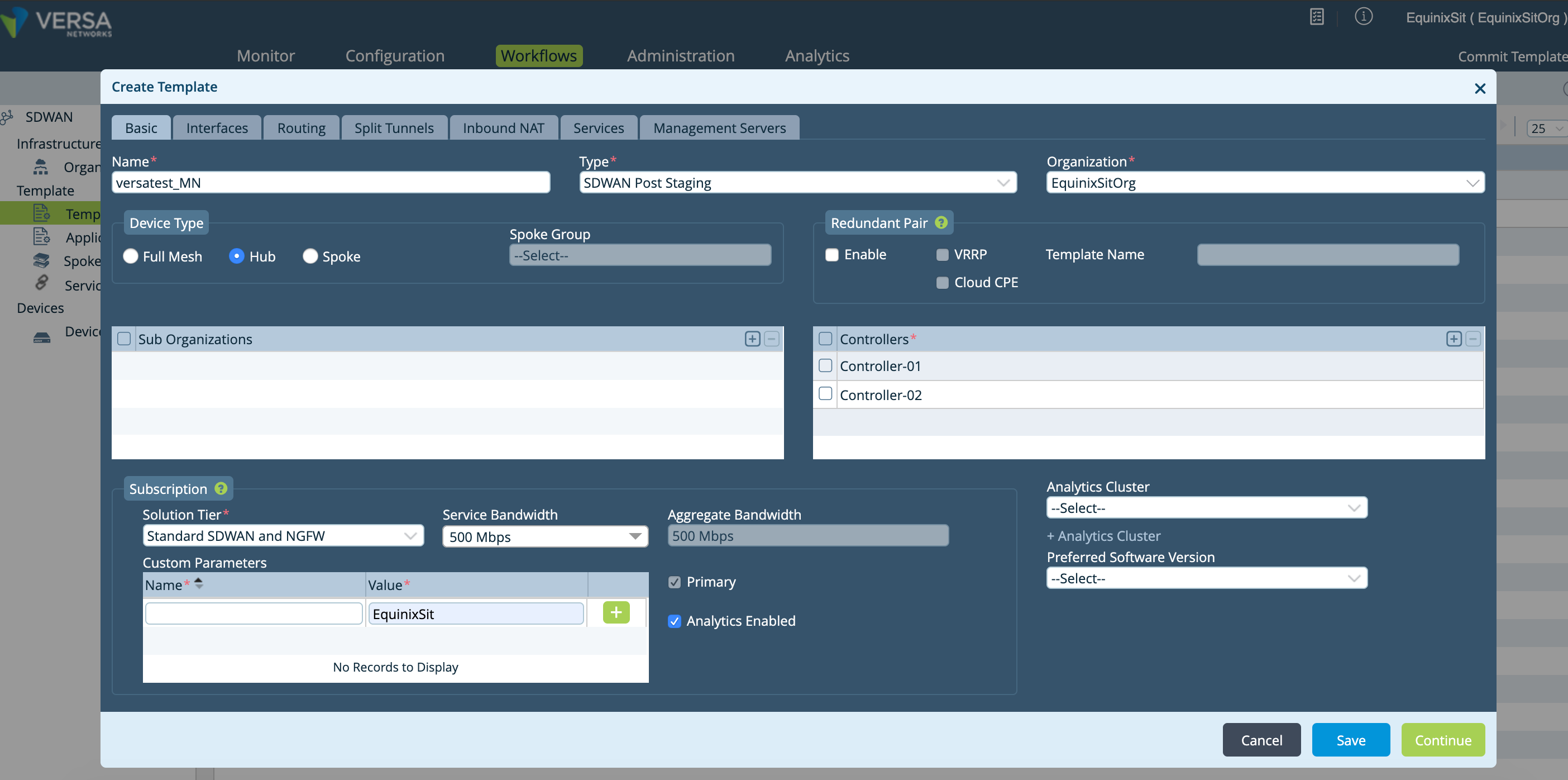

  2. 接下来，给你的设备贴上标签。

  3. 创建你的局域网接口，然后创建你的广域网接口，并将设备添加到虚拟路由和转发（VRF）云。

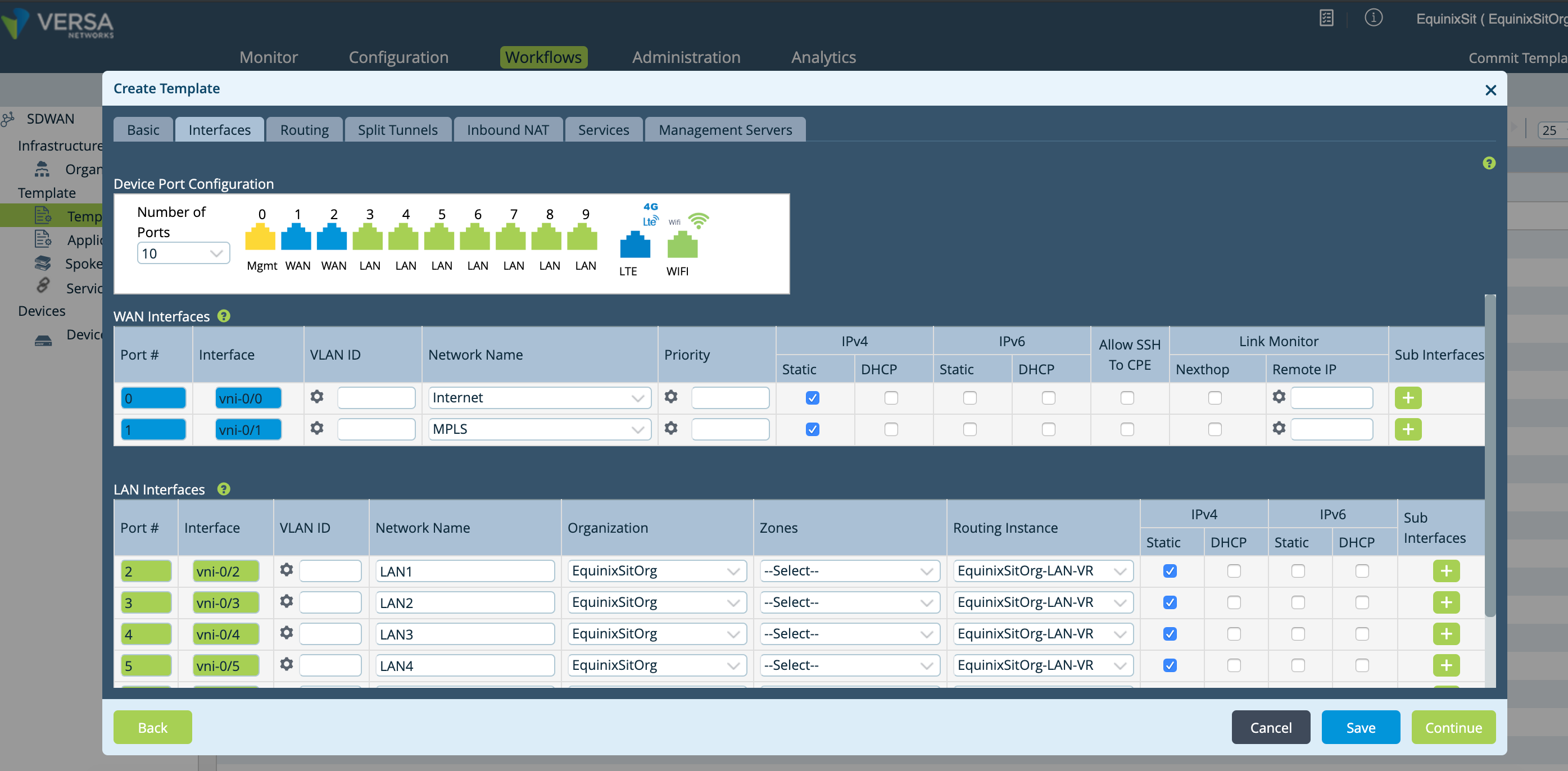

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_5.png)

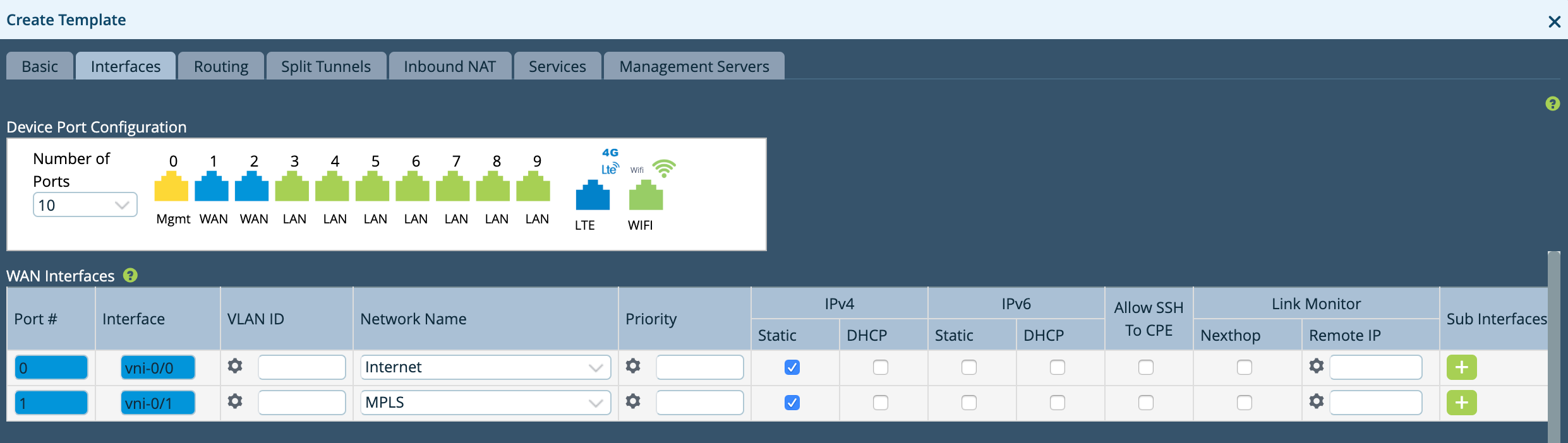

    下面显示了在 VERSA Director 中创建 LAN 接口的位置。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_6.png)

  4. 创建你的广域网接口并添加到VRF云。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_7.png)

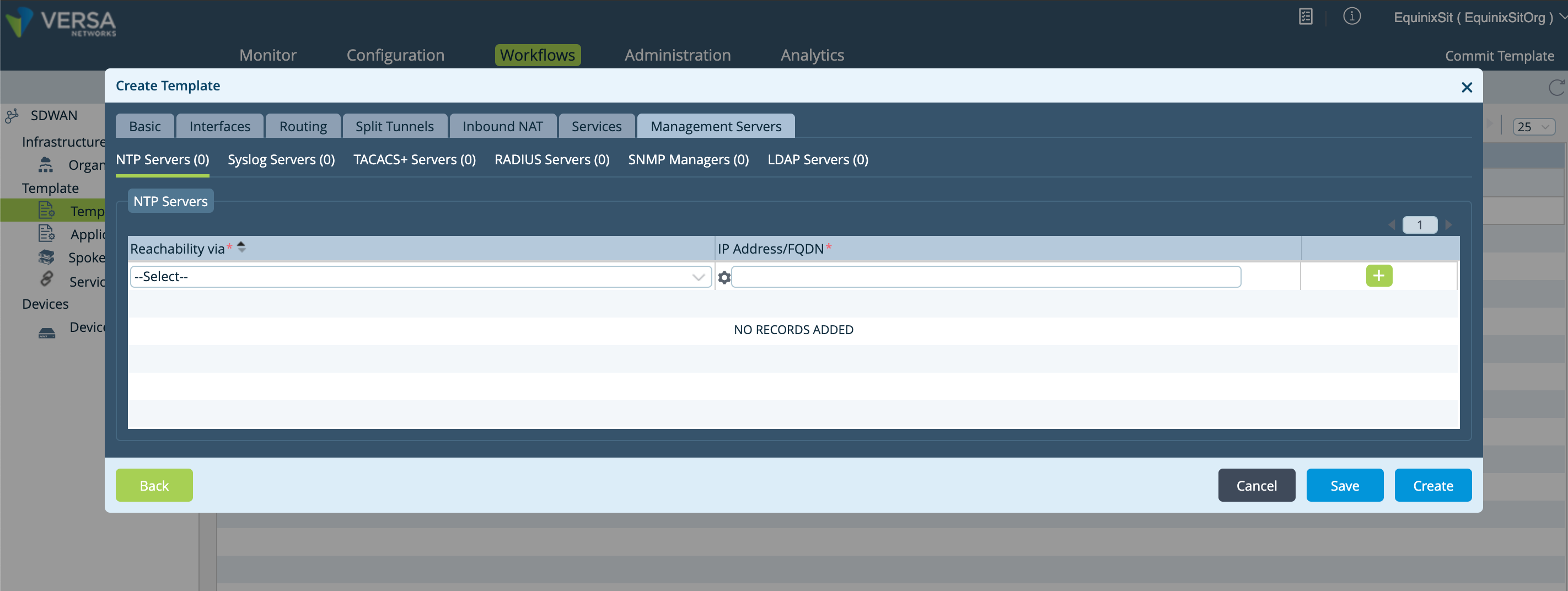

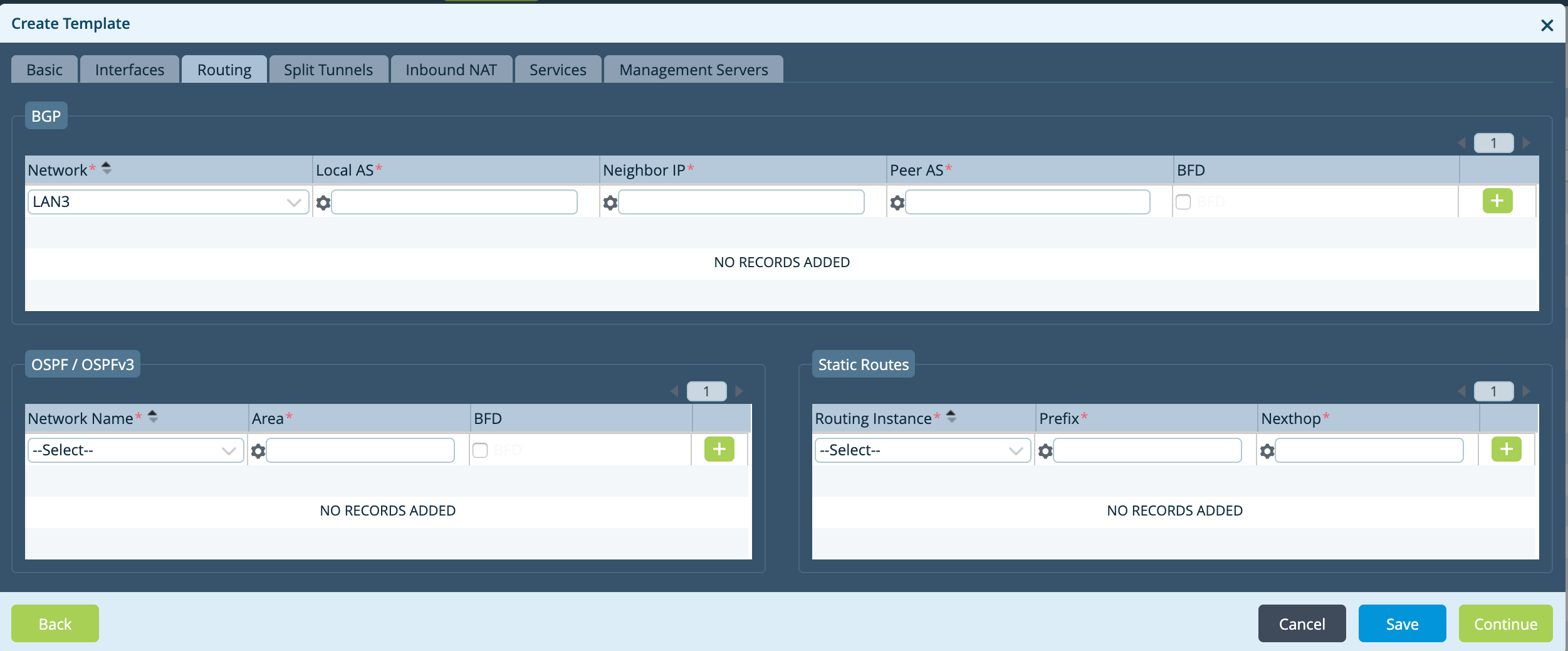

  5. 创建局域网侧的BGP。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_8.png)

  6. 创建后阶段的模板。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_9.png)

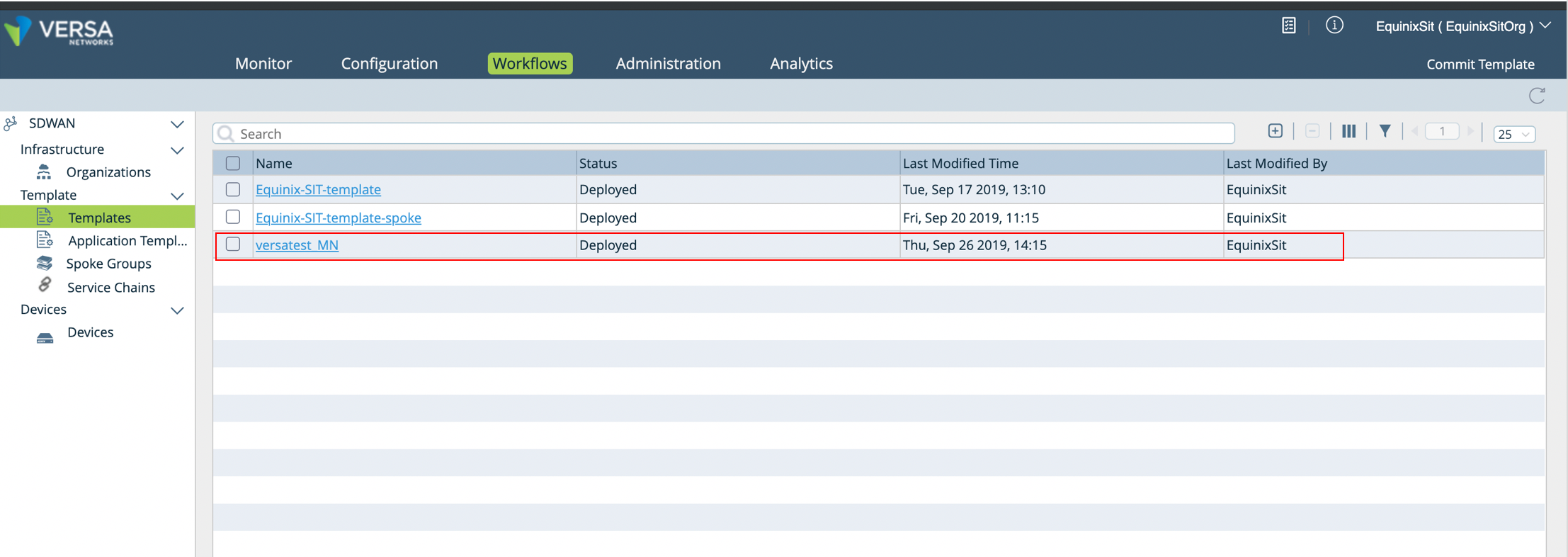

    这在创建模板时显示。

第 4 部分：在 Equinix 网络边缘配置设备​

现在您已经完成了 VERSA Director 的配置，下一步就是在 Network Edge Marketplace 上配置设备。

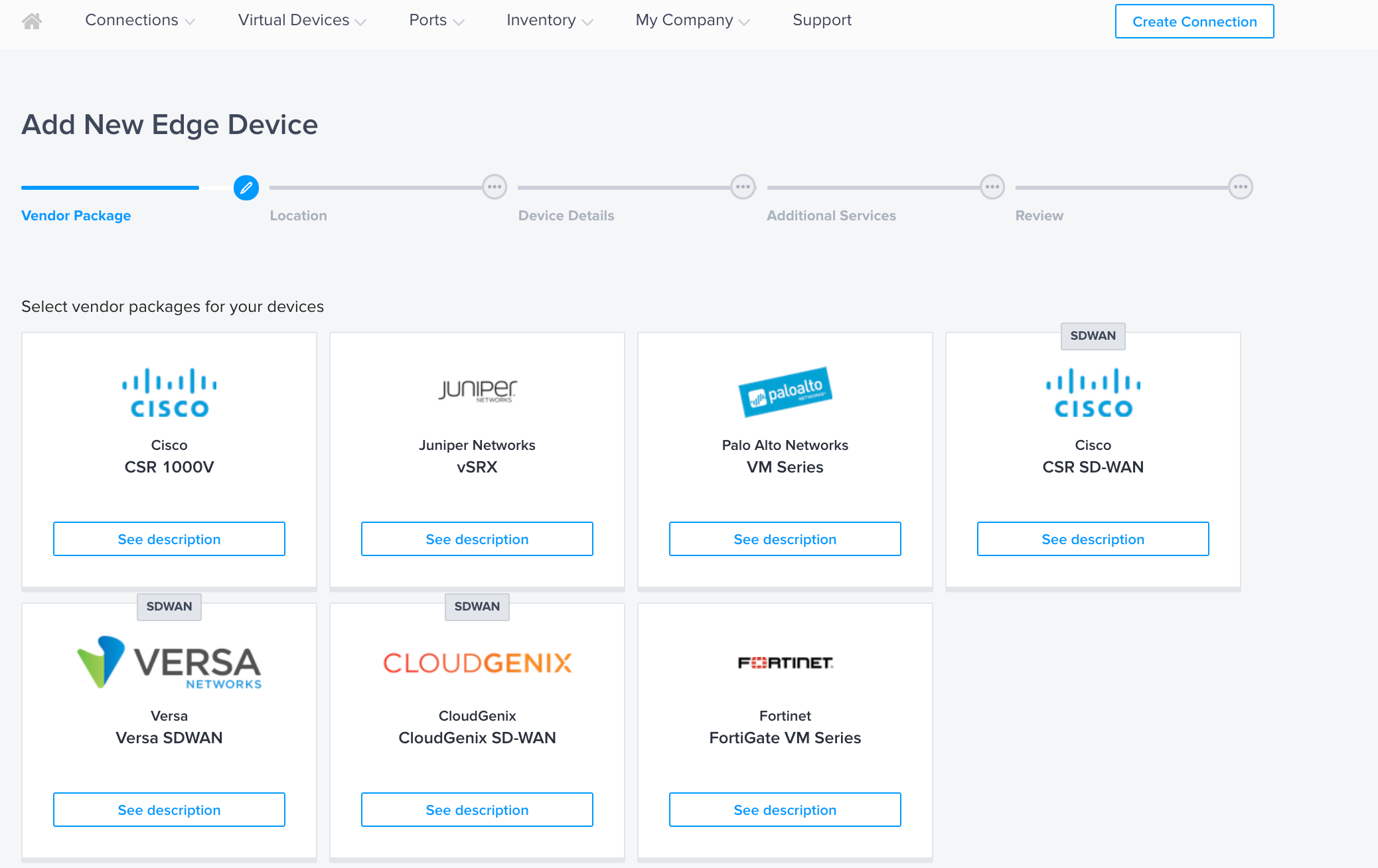

  1. 根据你的网络设计，你可以选择高可用性或非高可用性的操作模式。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_10.png)

    注意

    HA 模式在 Equinix Network Edge 基础设施上以主动-主动模式实例化两个独立的设备。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_11.png)

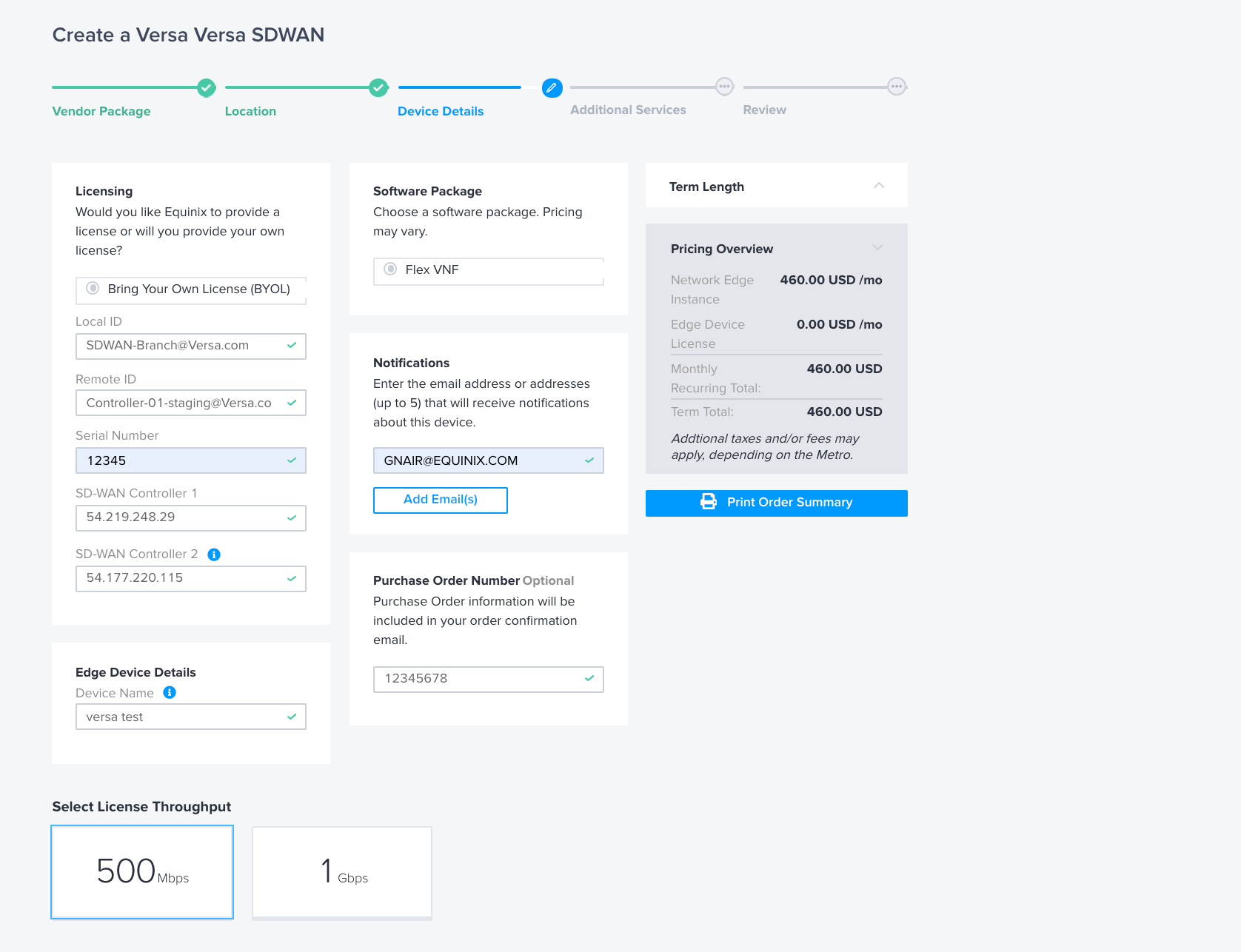

  2. 输入 VERSA 主任提供的预分期信息和序列号。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_12.png)

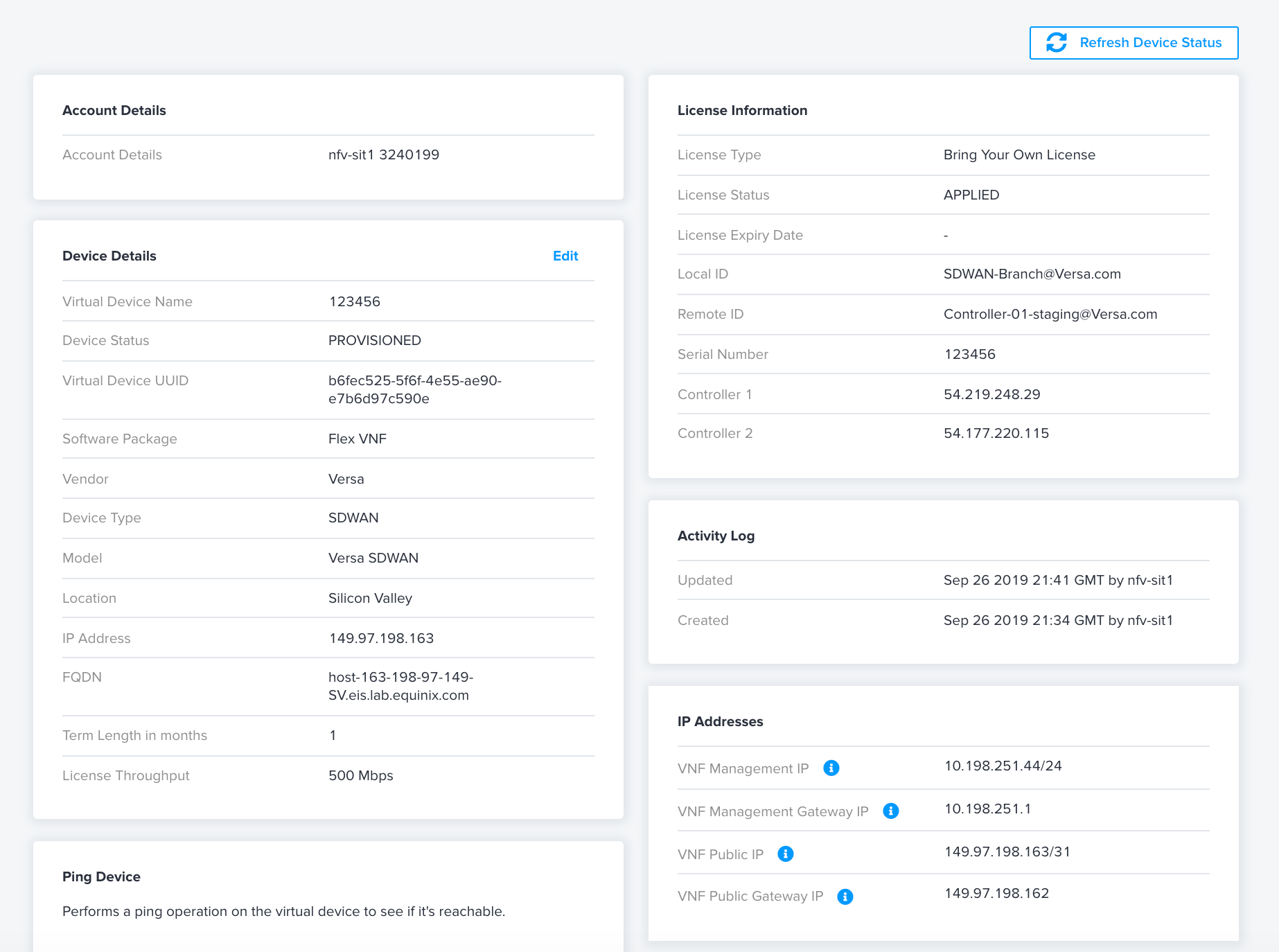

    该设备现在已被配置。

    注意

    记住已分配的公共 IP 地址。

第 5 部分：在 VERSA Director 上完成配置​

  1. 返回 VERSA 管理器并完成配置。

  2. 在 VERSA Director 中完成设备部署所需的步骤。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_13.png)

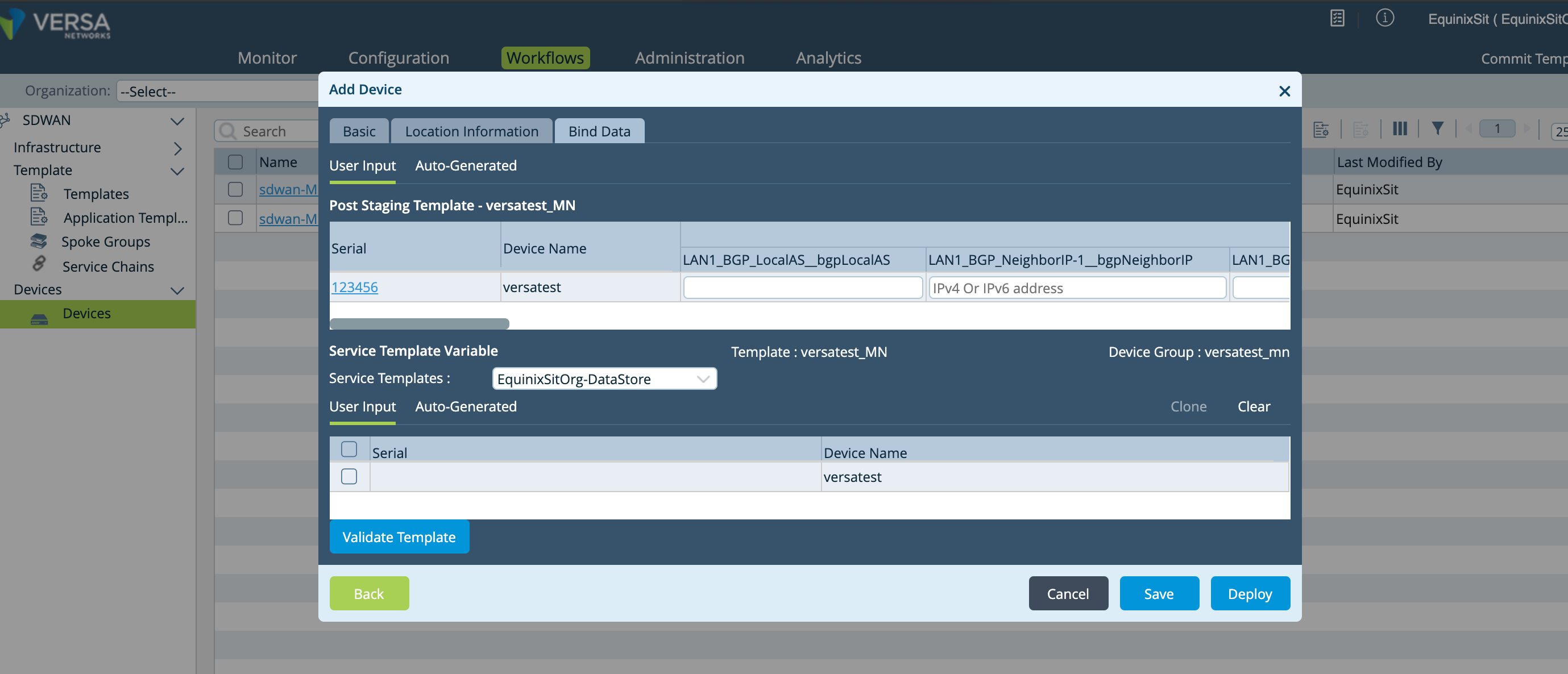

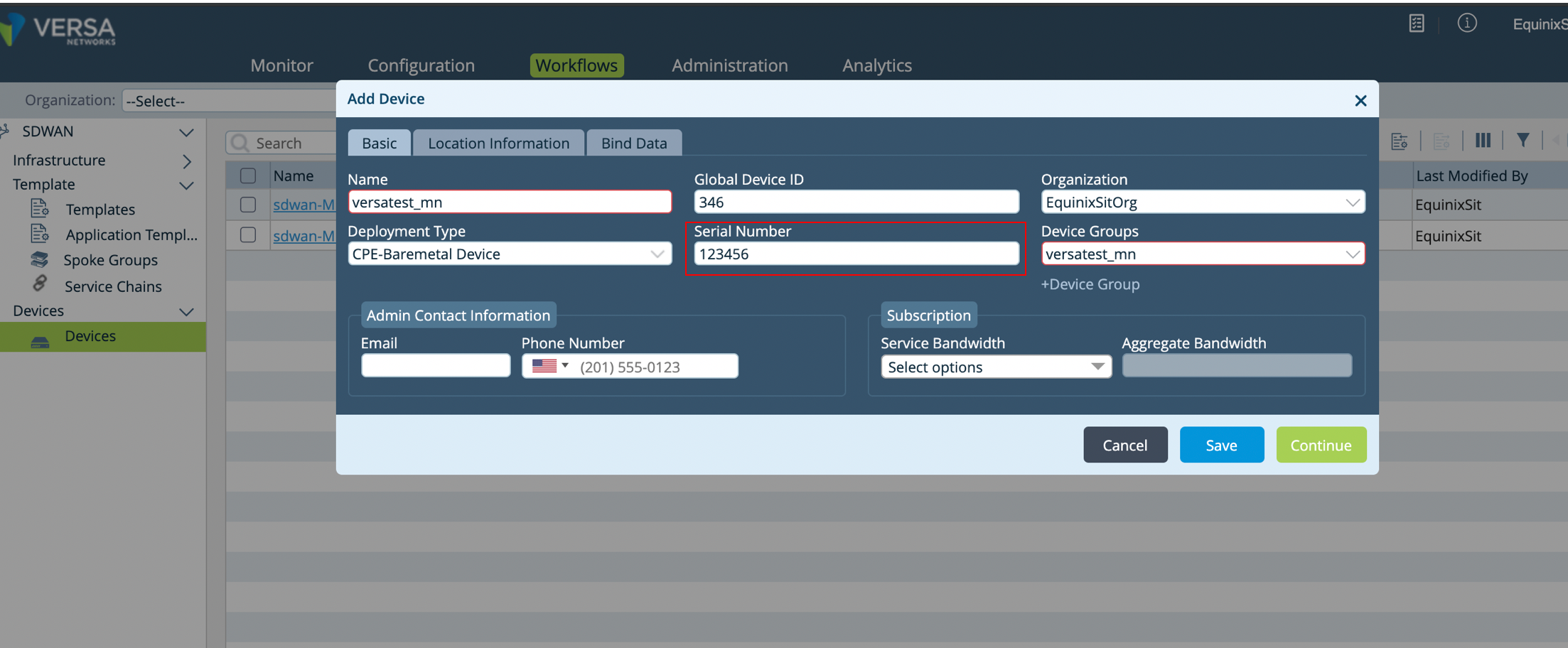

  3. 输入序列号和其他基本信息。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_14.png)

  4. 输入Equinix提供的公共IP地址并完成配置。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_15.png)

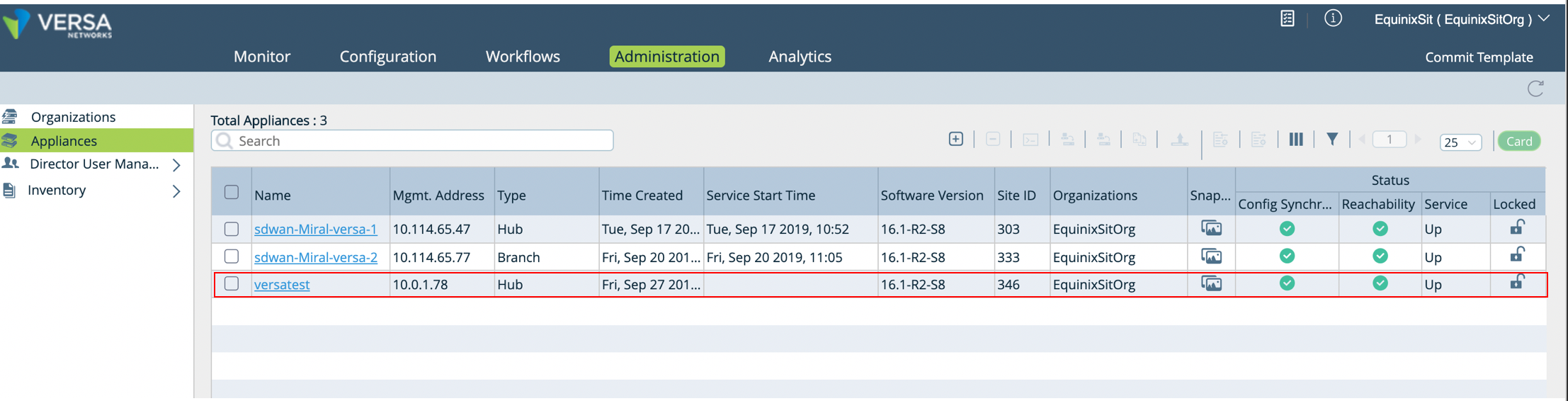

  5. 确认你的设备处于激活状态。
