将Colocation连接到Network Edge
Network Edge与Equinix Fabric合作，提供虚拟云入库，可在几分钟内完成部署。连接到一个城域位置光纤网络的Colocation资源可以连接到Equinix Fabric上另一个城域位置的云光纤网络参与者。

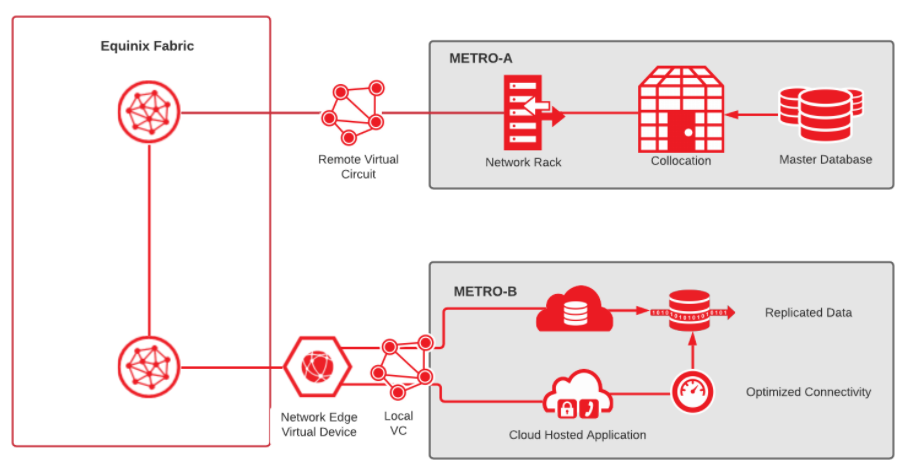

架构
此参考体系结构方案包含部署在Metro A的Equinix Colocation机柜中的主数据库，该主数据库必须复制到Metro B中的云托管数据库。Metro B没有部署硬件的计划，因此必须以虚拟方式部署所有组件。Metro B还包括一个托管应用程序，用于访问复制数据库中的数据。要优化应用程序性能，托管应用程序和复制的数据库必须近在咫尺。
城域位置之间的网络通信由Equinix Fabric通过远程虚拟电路提供。复制数据库和托管应用程序之间的低延迟连接通过本地虚拟电路提供，虚拟电路将应用程序互连到托管在不同云提供商上的复制数据库。
Equinix 组件
- Equinix Fabric–Equinix Fabric是一个交换平台，可为作为光纤网络参与者的众多提供商提供专用连接。虚电路使用软件定义的网络在光纤网络上配置，以建立与连接到光纤网络的提供商的连接。可以使用客户门户或API创建虚拟连接。
- Equinix Network Edge–Network Edge是一个符合ETSI标准的NFV平台，托管WAN来自思科，瞻博网络，帕洛阿尔托，Fortinet等不同供应商的虚拟网络功能(VNF)(路由器，防火墙和SD-VNF)阿鲁巴和检查站。VNF可以实时部署，一旦部署，您就可以开始与Fabric上的提供商建立虚拟连接。
- 远程虚电路–远程虚电路用于在结构中构建第2层电路。使用VNI和VLAN的组合将第2层底层拼接在一起，因此您可以形成第2层邻接关系以建立第3层连接。虚电路带宽可以随着应用需求的变化而动态调整。
- 本地虚拟电路 – 本地虚拟电路的功能与远程虚拟电路相同，并且在构建与 Fabric 参与者的互连时，部署在同一城域网内。
- 网络机架/ Colocation–网络设备和主数据库将托管在城域A的Equinix数据中心，网络设备将连接到Equinix Fabric。网络机架中的网络设备将建立第3层，通过远程虚拟电路与Metro B中的Network Edge虚拟设备对等
云服务提供商 (CSP) 组件
- 专用互连–来自CSP的专用互连是连接到Equinix Fabric的第2层合作伙伴或托管连接。伙伴或托管连接在设备和与之对等的CSP路由器之间提供中间交换机。建立第2层专用互连后，您可以设置第3层对等与CSP网关。专用互连绕过互联网。
- 云托管服务 – 应用程序和复制数据库托管在位于 Metro B 的网络边缘虚拟设备附近的云提供商中。
- 优化的连接性——由于云托管组件和网络边缘虚拟设备位置接近，并通过虚拟电路互连，因此该应用程序的性能得到了优化。
建议
这些建议提供了一个起点。客户要求可能与此列表有所不同。
- 位置选择–此体系结构示例显示同一区域之间的连接。根据部署区域的不同，延迟会有所不同，这是设计具有严格延迟要求的应用程序时的一个重要考虑因素。但是，某些应用程序可能需要区域间连接。在这些情况下，请使用Equinix Fabric的全局覆盖来创建这些连接。
- 高可用性–此体系结构显示无容错功能的单线程部署。Equinix建议客户部署其业务需求所需的容错级别。Network Edge可以与冗余设备一起部署，对于某些供应商，设备可以部署为高可用性对。
- IP寻址–对于通过专用虚拟接口到专用服务的连接，客户可以使用专用IP寻址。对于某些公共服务，Network Edge设备可能需要客户自己的公共IP地址和NAT。由于每个CSP在公共寻址要求方面都有所不同，因此在尝试创建公共连接之前需要进行研究。
考虑因素
在实施此架构时，请考虑以下因素：
性能
除了延迟之外，组件之间的带宽和设备吞吐量也很重要。虚电路的大小必须适当，并且设备必须支持所需的吞吐量。
安全
Fabric与云提供商之间的专用互连未加密。需要加密的应用程序必须在应用层或网络层进行加密，在网络层可以在Network Edge设备和云网关之间构建IPsec隧道。IPSec隧道涉及开销，这也会影响设备选择。
Equinix费用
- 设备实例 – 虚拟设备的成本（不包括许可证成本）。
- 虚拟设备许可证–客户可以为某些供应商购买订阅许可证。自带许可证(BYOL)适用于所有供应商。
- 虚电路–每月的经常性费用基于电路的大小。通过Equinix Fabric的地铁之间的连接需要支付额外的远程连接费用。
CSP成本
- 出口费用–某些服务提供商根据通过专用互连传输的数据量收取费用。这些费用因提供商而异。与Internet相比，使用专用互连可降低出口费用。
- 固定端口收费–某些提供商根据电路大小收取的费用以及出口费用。出口和固定端口充电都是您的应用设计中的因素。
