冗余设备链路组

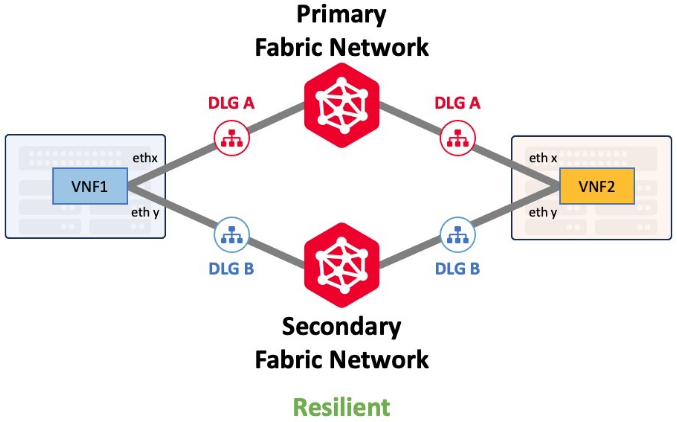

设备链路组(DLG)可以创建冗余或不创建冗余。单个DLG就像单根以太网电缆一样，不提供弹性。需要最大弹性的客户应部署连接到主结构和辅助结构网络的其他DLG。
单机或群集设备的单个 DLG

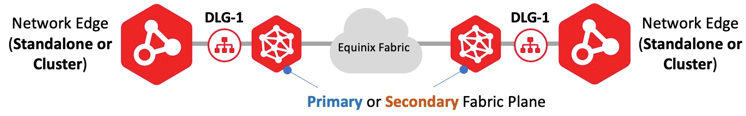

从2023.9版本开始，独立或群集虚拟设备部署类型的DLG可以映射到主要或次要结构平面。选择映射后，此DLG连接的所有流量将通过所选的结构平面，如下图所示。
独立或集群设备的冗余 DLG

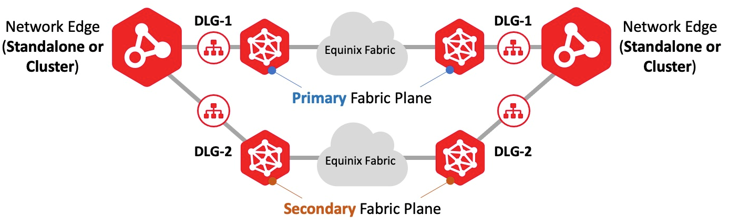

如果需要使用不同的设备接口为独立或群集部署类型创建辅助(冗余) DLG，则可以选择通过主结构平面或次结构平面路由此辅助DLG上的流量。有关启用冗余DLG设备的信息，请参阅创建冗余设备链路组以实现弹性。如果第一个DLG通过主要结构平面进行连接，则最佳做法是从同一设备通过辅助结构平面映射辅助DLG。
从冗余设备链接冗余设备
对于冗余设备部署类型，来自第一个虚拟设备的DLG将与Equinix Fabric主平面关联。来自辅助虚拟设备的DLG将与Equinix Fabric辅助平面相关联。

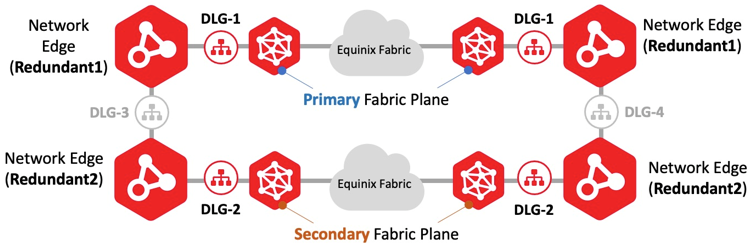

冗余设备是以主动-主动的方式部署的，彼此不相互理解。要正确配置这些冗余设备之间的冗余，应该有第三个DLG组(图中的DLG-3和DLG-4)连接这些设备，以交换路由和其他信息，从而使这些设备以冗余方式工作。
混合 DLG 型
某些现有DLG可能是在混合环境中配置的，其中DLG中的一些设备连接到主结构平面，而其他设备连接到辅助结构平面。这种混合的DLG和结构平面映射称为混合DLG类型。
Equinix 建议您在创建冗余 DLG 之前，将此 Hybrid DLG 类型更改为 Primary 或 Secondary Fabric 平面映射。

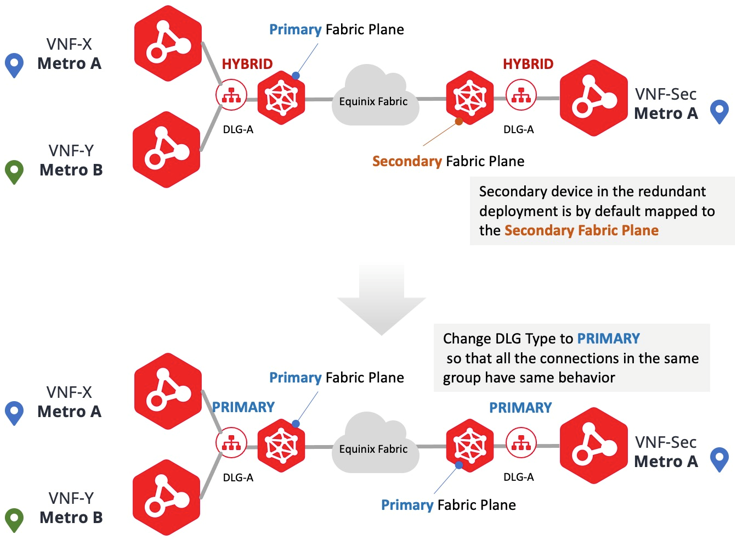

订购使主设备与辅助设备通信的行为一致，您应该调整 Fabric 平面的映射，以便所有主计算设备的 DLG 都将通过主 Fabric 平面，并且所有辅助计算设备的 DLG 都将通过辅助 Fabric 平面。
更改DLG类型(从主要到次要，从次要到主要，或从混合到主要/次要)将导致通信中断。强烈建议您在维护期间更改DLG类型，以避免任何服务中断或停机。一旦将DLG类型标记为主要或次要，则无法更改映射。主DLG中的所有设备都将通过主结构平面连接，而次DLG中的所有设备都将通过次结构平面连接。对于在2023.9版本之前创建的DLG，部署可以是混合部署(不一致部署)。在2023.9发行版之后创建的任何DLG都将是Primary (主要)或Secondary (次要)类型。
对齐 DLG 部署类型
您可以通过编辑现有的 DLG 详情来对齐 DLG 类型。
-
登录到Equinix Customer Portal并导航到Network Edge。
-
从_Network Edge_菜单。选择Device Link Inventory(设备链接资源清册)。
-
单击要更改的混合 DLG。
-

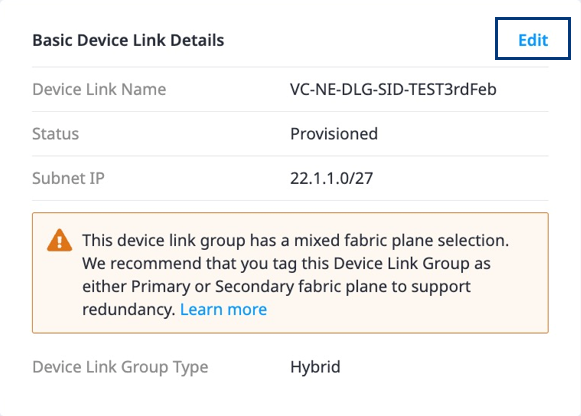

单击编辑以更改DLG类型。
-

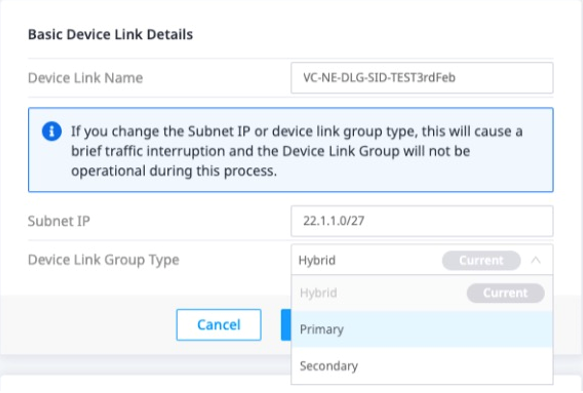

更改设备链接组类型。如果此DLG链接需要通过主结构平面进行通信，请选择主要。如果此DLG链接需要通过次要结构平面进行通信，请选择次要。
-
保存更改。
-
确认DLG Inventory (DLG资源清册)页面上Inventory (资源清册)表中Redundancy Type (冗余类型)列中的Device Link Group Type (设备链接组类型)。
