子接口连接到托管物理端口

子接口是网络设备上使用的一种结构，用于将单个物理或虚拟接口划分为多个逻辑第3层网络接口。当网络设备上的路由接口连接到传输多个802.1Q标记流量的端口时，可以将该路由接口配置为中继端口，方法是将单个接口划分为多个逻辑第3层网络接口。

Network Edge现在支持跨都会区的虚拟设备上的子接口，这些虚拟设备连接到位于客户自己的共置位置的物理设备端口。

支持Network Edge的子接口功能。

• 子接口功能需要由供应商VNF支持
• 支持802.1Q端口(Colocation端)。Q-in-Q端口当前不受支持。
• 子接口目前不支持自带连接 (BYOC)。

配置

要配置允许 802.1Q 连接到所选虚拟设备的连接：

1. 登录到Equinix Customer Portal并导航到Network Edge。

2. 单击创建连接。

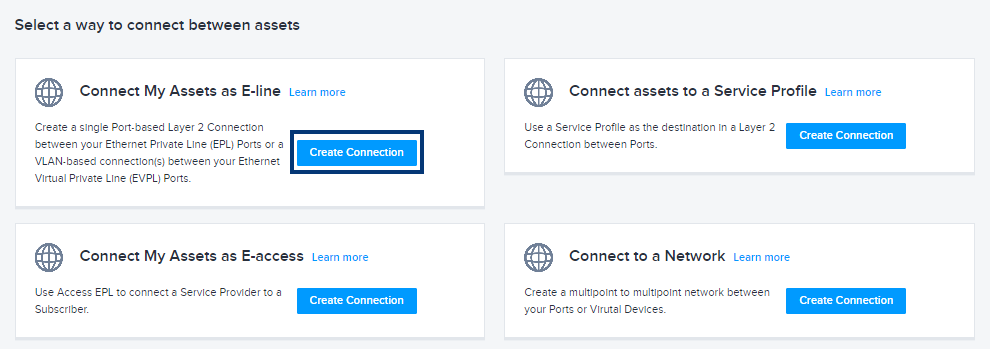

3. 在"我自己的资产"卡上, 单击"连接到我自己的资产"。



4. 在_将我的资产连接为电子线路_卡上, 单击创建连接。



5. 在_Select Locations_ (选择位置)页面的_Origin_ (A侧)部分中，选择_Virtual Device_ (虚拟设备)和以下选项：

   • 位置 – 选择您的设备所在的都会区。
   • Virtual Device Type (虚拟设备类型)-选择要连接的设备类型：虚拟设备，冗余设备或群集。
   • 连接类型-选择要建立的连接类型：单个连接或冗余连接。请注意，这些选项将根据您选择的虚拟设备类型进行筛选。
   • 最后，选择要连接到主机托管的虚拟设备。

6. 在_目标位置_(Z侧)部分中，选择：

   • 您的主机托管的都会区位置。
   • 您要连接设备的 Dot1Q端口。

7. 单击Next(下一步)。

8. 在"连接详细信息"页面上：

   • 在_连接_字段中输入连接的名称。
   • 在_连接类型_部分中，选择标记。
   • 选择_VLAN范围_单选按钮以配置此802.1Q连接中包含的VLAN范围。例如，如果端口允许VLAN ID 5，10，15，20 (4个VLAN)，则需要将范围定义为5-20。
   信息

   你不能单独指定多个VLAN ID。

9. 如果要创建冗余连接，请选择已标记并输入辅助设备的VLAN范围。

10. 选择连接速度。

11. 选择接口。

验证配置和VLAN范围设置

1. 在_连接_菜单上，选择连接资源清册。
2. 单击_来源_和_目标_列中的VLAN标记属性以显示VLAN范围信息。
3. 单击齿轮图标并选择VLAN标记。
