Equinix Metal上的 VLAN

Equinix Metal™ 提供二层虚拟网络，用于连接您的服务器和其他基础设施。以下是一些关于我们 VLAN 的信息：

• 所有大都市均提供 VLAN。
• VLAN 是项目级基础设施。
• 向项目添加 VLAN 无需额外费用。
• 每个项目初始限制为 5 个 VLAN，并非所有 VLAN 都必须位于同一个城域网 (Metro) 中。如需增加此限制，请联系 support@equinixmetal.com。
• VLAN 是城域网 (Metro) 的本地 VLAN。您无法将服务器连接到城域网 (Metro) 之外的 VLAN。
• VLAN 支持最多 9000 字节的最大传输单元 (MTU) 和巨型以太网帧。
• Equinix Metal 网络和 VLAN 支持堆叠在外部 TPID 0x8100 标记帧内的 VLAN 标记流量。通过 专用端口的隧道模式，对这些堆叠的 TPID 0x8100 帧的支持扩展到了更广泛的 Equinix 互连。

在设计网络时，您还需要注意一些特定的限制。如果您遇到这些限制，请联系客服或您的客户经理。

• 二层控制协议 - Equinix Metal 的二层或 VLAN 功能不支持从 Equinix Metal 实例向更广泛的网络（包括其他 Equinix Metal 主机）传输二层控制协议 (L2CP)。此类流量（例如 LACP、Pause、生成树协议等）将被直接连接到 Equinix Metal 实例的交换机丢弃，即使 Equinix Metal 实例已正确配置二层和 VLAN 连接也是如此。此行为是出于保护 Equinix Metal 网络本身的考虑而设计的。

• 组播流量 - 虽然 Equinix Metal 允许组播流量跨越已配置的二层网络和 VLAN，但在高吞吐量下可能会遇到性能限制。如果您预计组播流量将达到每秒数千兆比特，请联系技术支持或销售部门。此外，Equinix Metal 不支持 Internet 组管理协议 (IGMP) 或 IGMP 侦听类别的组播流量。

• QinQ，TPID 0x88a8 - 虽然 Equinix Metal 支持堆叠 VLAN 标记 TPID 0x8100，但它并不正式支持 QinQ，TPID 0x88a8 网络模式。

• 媒体访问控制安全 (MACsec) - Equinix Metal 不支持通过其 2 层网络和 VLAN 扩展 MACsec 配置。

创建 VLAN

Console

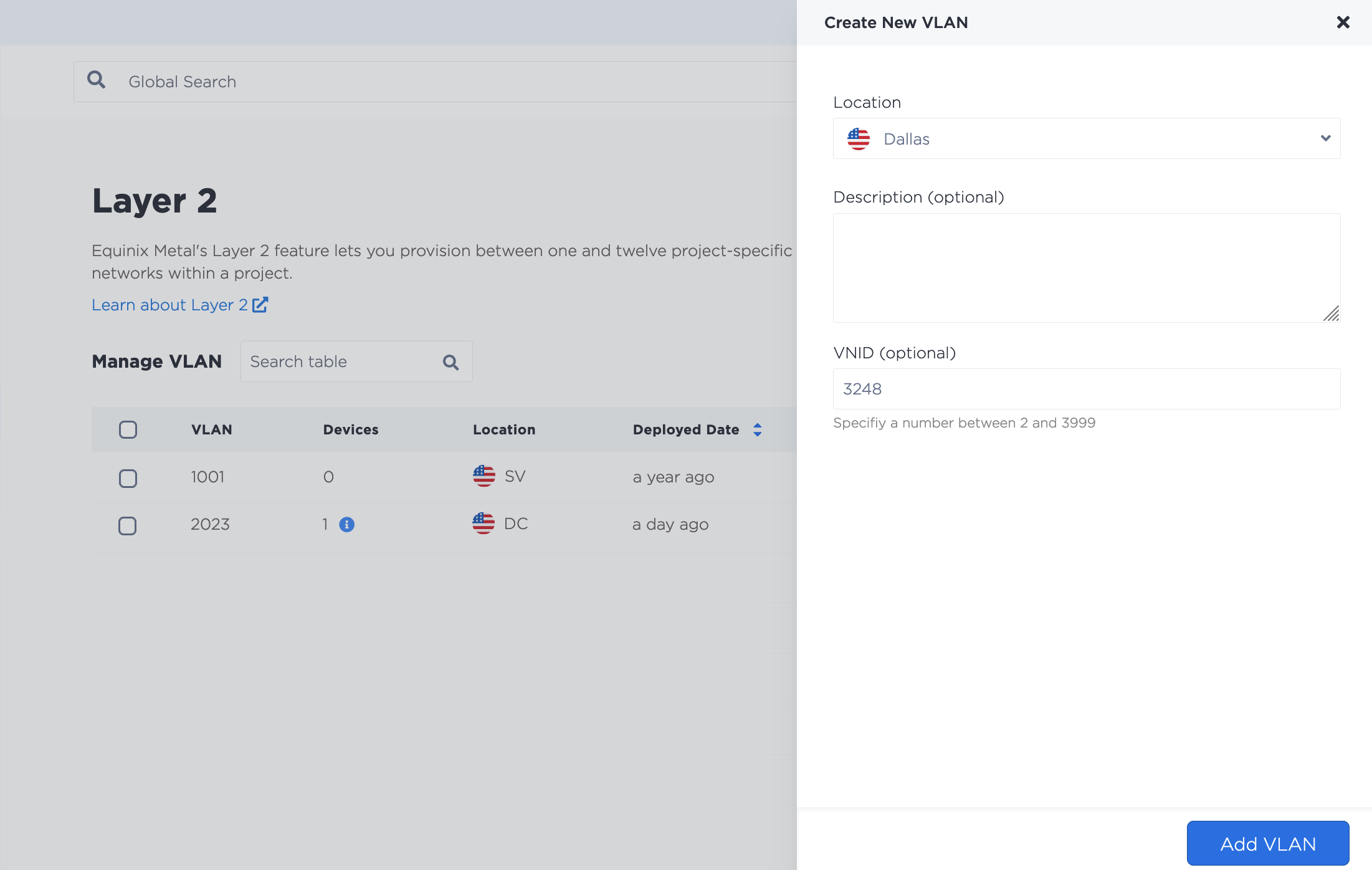

您可以在项目的“二层 VLAN”页面上管理 VLAN。要配置 VLAN，请单击“+ 添加 VLAN”。

• 唯一必填字段是“位置”。请从下拉菜单中选择 VLAN 将要所在的城域网。
• 您可以在 Description 字段中为您的 VLAN 提供友好、人性化的描述。
• 可选的 VNID 字段可以填写 2 到 3999 之间的整数，用作 VLAN ID。如果省略此字段，则 VLAN ID 将由城域网自动递增分配，起始值为 1000。

点击“添加”按钮即可配置 VLAN。配置完成后，新 VLAN 将显示在“二层”页面上。将服务器连接到该 VLAN 时，将使用此处显示的 VLAN ID。

CLI

要在 CLI 中创建 VLAN，请使用 metal virtual-network create 命令。

metal virtual-network create -p <project_id> -m <metro_code> -vxlan <vlan>

选项：

• -p (required) - Your Project ID.
• -m (required) - The metro where you are creating the VLAN.
• --vxlan (optional) - Specify an integer between 2 and 3999 to serve as the VLAN ID. If omitted, the VLAN ID is auto-assigned incrementally by metro, starting at 1000.
• --description (optional) - A field for a friendly description of the VLAN.

API

要创建 VLAN，请向 /projects/{id}/virtual-networks 端点发送 POST 请求。在路径中指定 VLAN 的项目 ID。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/projects/{id}/virtual-networks" \
-d '{
    "vxlan": <integer>,
    "description": "<string>",
    "metro": "<string>"
    }'

身体参数：

• "metro" (required) - The two-letter metro code for where the VLAN is located.
• "vxlan" (optional) - An integer between 2 and 3999 to serve as the VLAN ID. If omitted, the VLAN ID is auto-assigned incrementally by metro, starting at 1000.
• "description" (optional) - A friendly, human description of the VLAN, if desired.

使用您的VLAN

拥有 VLAN 后，您可以配置项目中的任何服务器以连接到该 VLAN。您为每台服务器选择的网络模式可能因用例、位置和高可用性要求而异。

不同网络模式的概述请参见第 2 层网络概述页面。

有关如何转换为不同的网络模式以及如何配置服务器以连接到 VLAN 的详细信息和说明位于每个模式的页面上。

• Hybrid Bonded Mode
• Hybrid Unbonded Mode
• Layer 2 Bonded Mode
• Layer 2 Unbonded Mode

为端口分配 VLAN

仅当更改服务器上的网络模式后，您才可以将 VLAN 连接到端口，因此每个网络模式页面上都包含有关如何执行此操作的文档。

通常，您可以通过 Equinix Metal 控制台中服务器的 Network 页面、CLI 中的 metal port 命令，或者通过向 API 中的 /ports/{id}/assign 端点发送 POST 来分配 VLAN。

管理 VLAN

Console

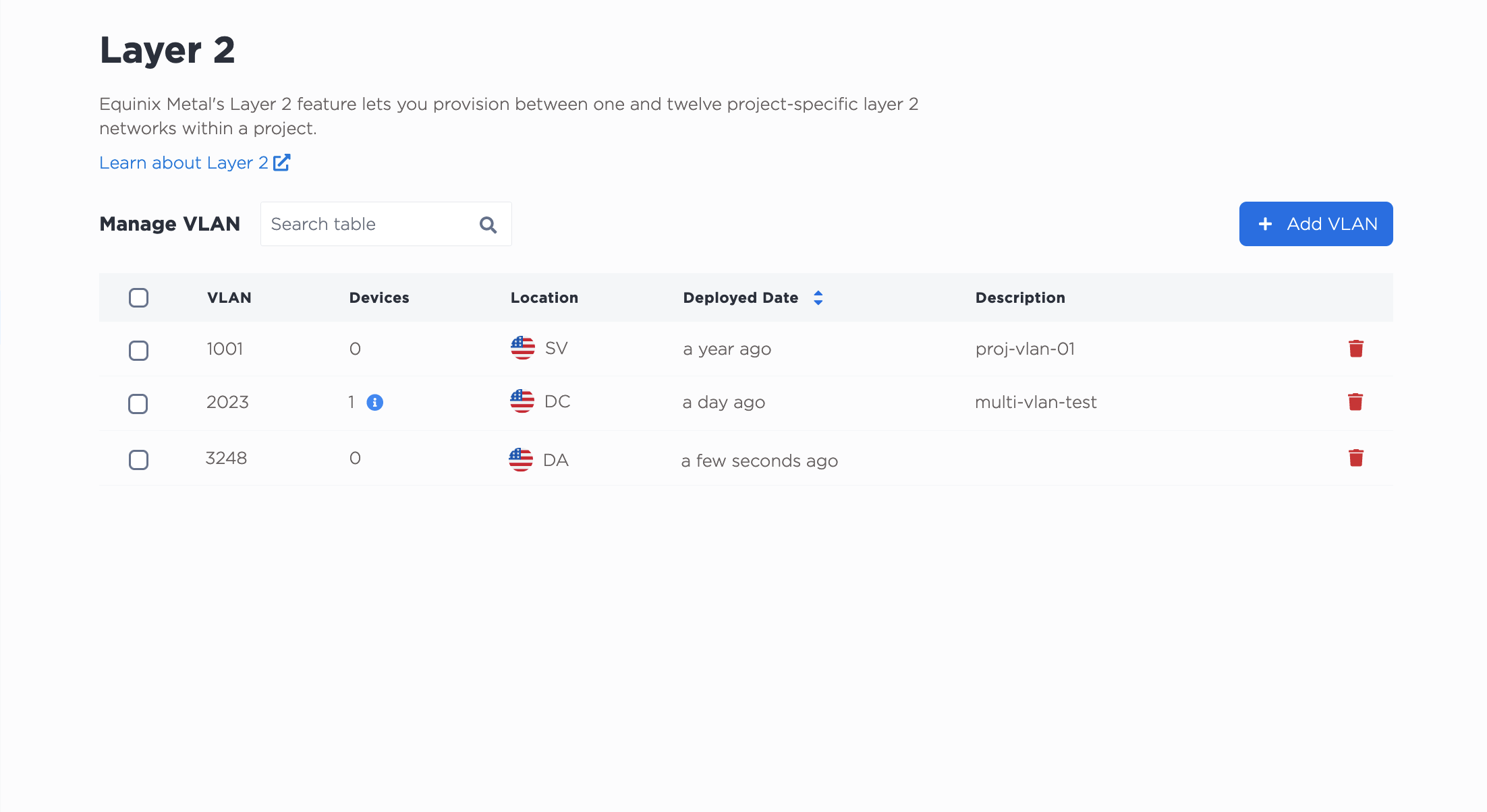

您可以在项目的 Layer 2 VLAN 页面上管理 VLAN。项目中的每个 VLAN 都列出了其 ID、描述、位置、连接数以及 删除 选项。

如果 VLAN 正在使用中，您可以在“设备”列中看到有多少设备连接到该 VLAN，单击该数字将显示这些设备的列表。

CLI

要列出项目中的所有 VLAN，请使用 metal virtual-network get 命令。

metal virtual-network get -p <project_id>

API

要列出项目中的 VLAN，请向 /projects/{id}/virtual-networks 端点发送 GET 请求。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/projects/{id}/virtual-networks

要获取特定 VLAN 的详细信息，请向 /virtual-networks/{id} 端点发送 GET 请求。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/virtual-networks/{id}

如果 VLAN 正在使用中，则 GET 请求的响应在 "instances" 字段中包含 VLAN 连接的设备列表。

查看 VLAN 端口分配

Console

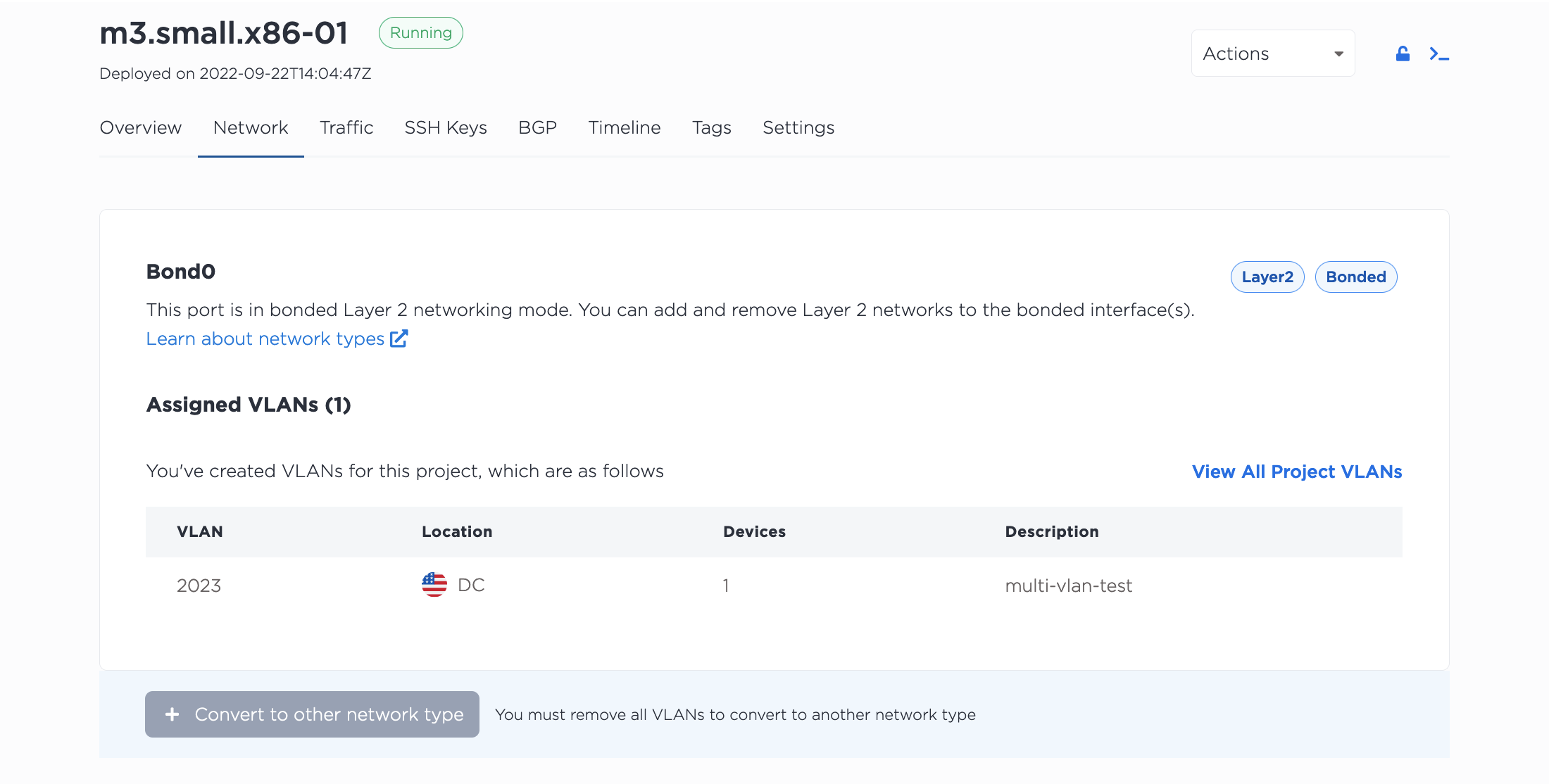

从服务器的“网络”选项卡中，您可以查看服务器连接到了哪些 VLAN。

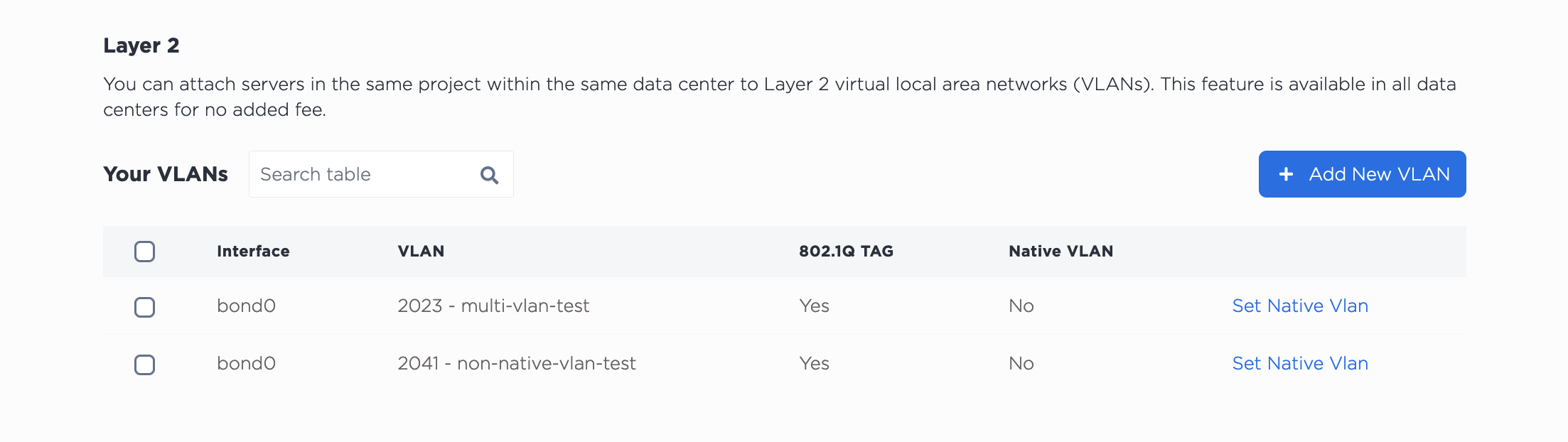

在“第 2 层”部分，您可以查看 VLAN 分配给了哪些端口。

CLI

您可以使用 metal port get 命令查看分配给端口的 VLAN，并使用 --output 命令指定获取 JSON 响应。

metal port get --port-id <port_id> --output json

API

要检索分配给端口的 VLAN 列表，请向 /ports/{id}/vlan-assignments/ 端点发送 GET 请求。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/ports/{id}/vlan-assignments/

要检索单个 VLAN 分配的详细信息，请向 /ports/{id}/vlan-assignments/{id} 端点发送 GET 请求。

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/ports/{id}/vlan-assignments/{id}

批量 VLAN 操作

Equinix Metal通过异步批量请求流程支持批量 VLAN 分配和取消分配操作。

Console

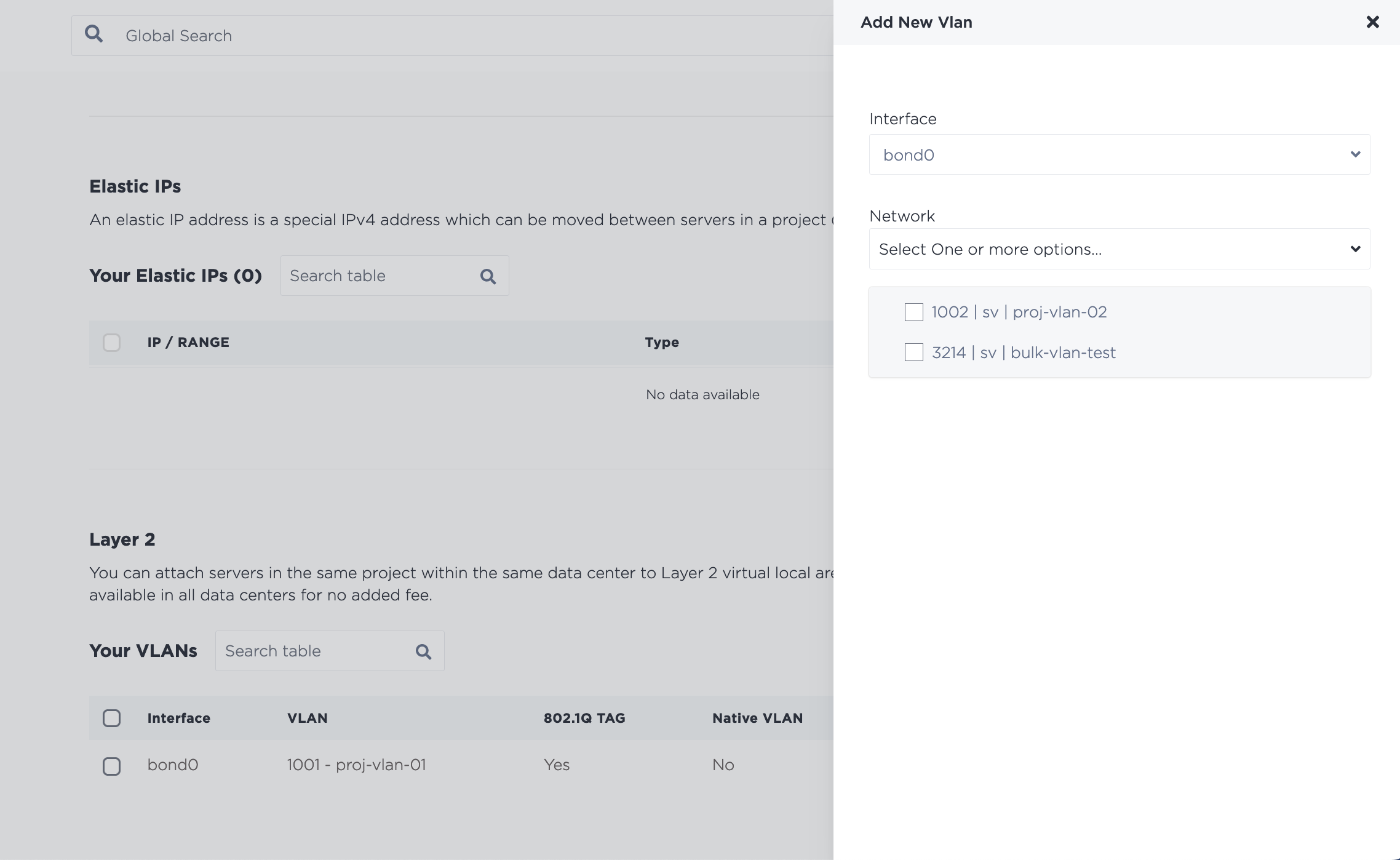

要为端口分配多个 VLAN，请导航至服务器的“网络”选项卡，在“第 2 层”部分。单击“添加新 VLAN”后，您可以选择多个 VLAN 添加到端口。

CLI

如果要将多个 VLAN 分配给一个端口，则需要在 metal port vlan 命令中指定每个 VLAN。

metal port vlan --port-id <bond0_id> --assign <vlan> --assign <vlan>

如果要删除多个 VLAN，请指定要删除的每个 VLAN。

metal port vlan --port-id <bond0_id> --unassign <vlan> --unassign <vlan>

API

要批量分配或取消分配 VLAN 到端口，请向 /ports/{id}/vlan-assignments/batches 端点发送 POST 请求，并在请求正文中提供 VLAN 分配（或取消分配）数组。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN> " \
"https://api.equinix.com/metal/v1/ports/{id}/vlan-assignments/batches" \
-d '{
    "vlan_assignments": [
        {
            "vlan": "string",
            "state": "string"
        },
        {
            "vlan": "string",
            "state": "string"
        },
    ]
}'

要为端口分配 VLAN，请将 "state" 参数设置为 "assigned"。要从端口取消分配 VLAN，请将 "state" 参数设置为 "unassigned"。您可以在同一请求中分配一组 VLAN 并取消分配另一组 VLAN。

由于该过程是异步批处理，​​因此可能不会立即完成。要检查 VLAN 分配批次的详细信息状态，请向 /ports/{id}/vlan-assignments/batches/{id} 端点发送 GET 请求。响应将返回批次中每个分配或取消分配的状态。状态包括“已排队”、“进行中”、“已完成”和“失败”。

如果您已向某个端口发出多个批量请求，则可以通过向 /ports/{id}/vlan-assignments/batches 端点发送 GET 请求来检索该特定端口的 VLAN 分配批次列表。

从端口删除 VLAN

Console

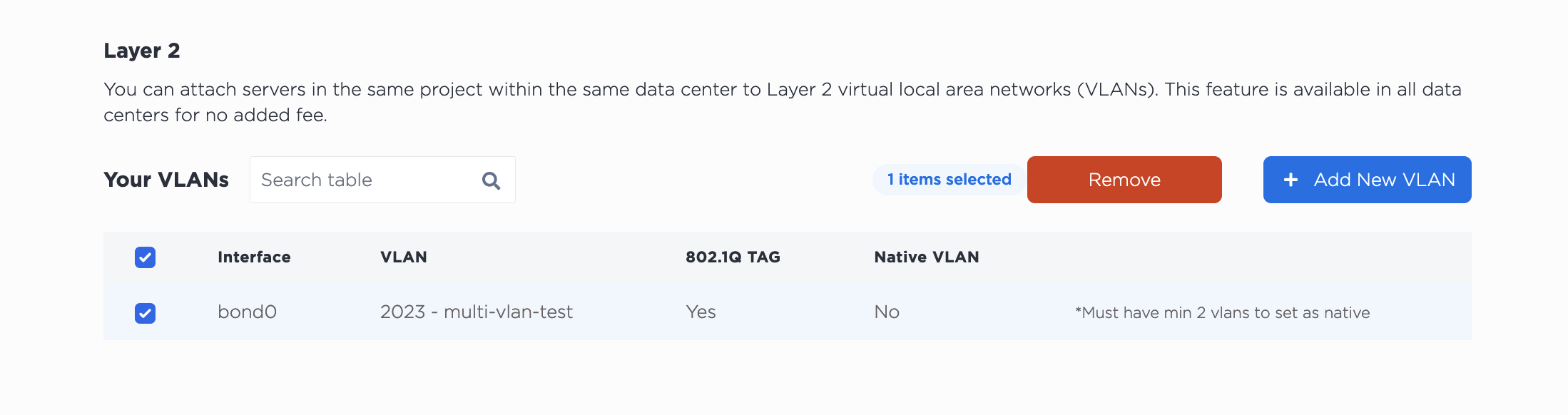

您可以在服务器的“网络”选项卡中的“第 2 层”部分，从端口中移除 VLAN。选择 VLAN，然后单击“移除”。

注意，无论是从端口中移除 VLAN，还是单击“删除”进行确认，都不会删除 VLAN，只会将其从端口中移除。

CLI

在 CLI 中，使用 metal port vlan 命令从端口中删除 VLAN。

metal ports vlan --port-id <bond0_id> --unassign <vlan>

如果要删除多个 VLAN，请指定要删除的每个 VLAN。

metal port vlan --port-id <bond0_id> --unassign <vlan> --unassign <vlan>

API

在 API 中，您可以通过向 /ports/{id}/unassign 端点发送 POST 来从端口中删除 VLAN。

您必须在路径中指定 VLAN 将要附加到的端口 ID，并且它必须是 /devices/{id} 端点返回的该端口的 UUID。

VLAN 的 ID 在请求正文中发送，它可以是 /projects/{id}/virtual-networks 端点返回的 VLAN 的 UUID，也可以是控制台中的 vxlan ID。

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN> " \
"https://api.equinix.com/metal/v1/ports/{id}/assign" \
-d '{
    "vnid": "c4032b18-5494-451b-a779-a7d3c536bfd7"
    }'

也可以批量取消端口的 VLAN 分配，作为异步批处理的一部分。向 /ports/{id}/vlan-assignments/batches 端点发送 POST 请求，并在请求正文中附上 VLAN 分配数组。

-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN> " \
"https://api.equinix.com/metal/v1/ports/{id}/vlan-assignments/batches" \
-d '{
    "vlan_assignments": [
        {
            "vlan": "string",
            "state": "unassigned"
        },
        {
            "vlan": "string",
            "state": "unassigned"
        },
    ]
}'

VLAN 可以通过 VLAN 的 UUID 或控制台中显示的 VLAN ID 来识别。由于您要从端口取消分配 VLAN，因此 "state" 字段应为“未分配”。

删除 VLAN

Console

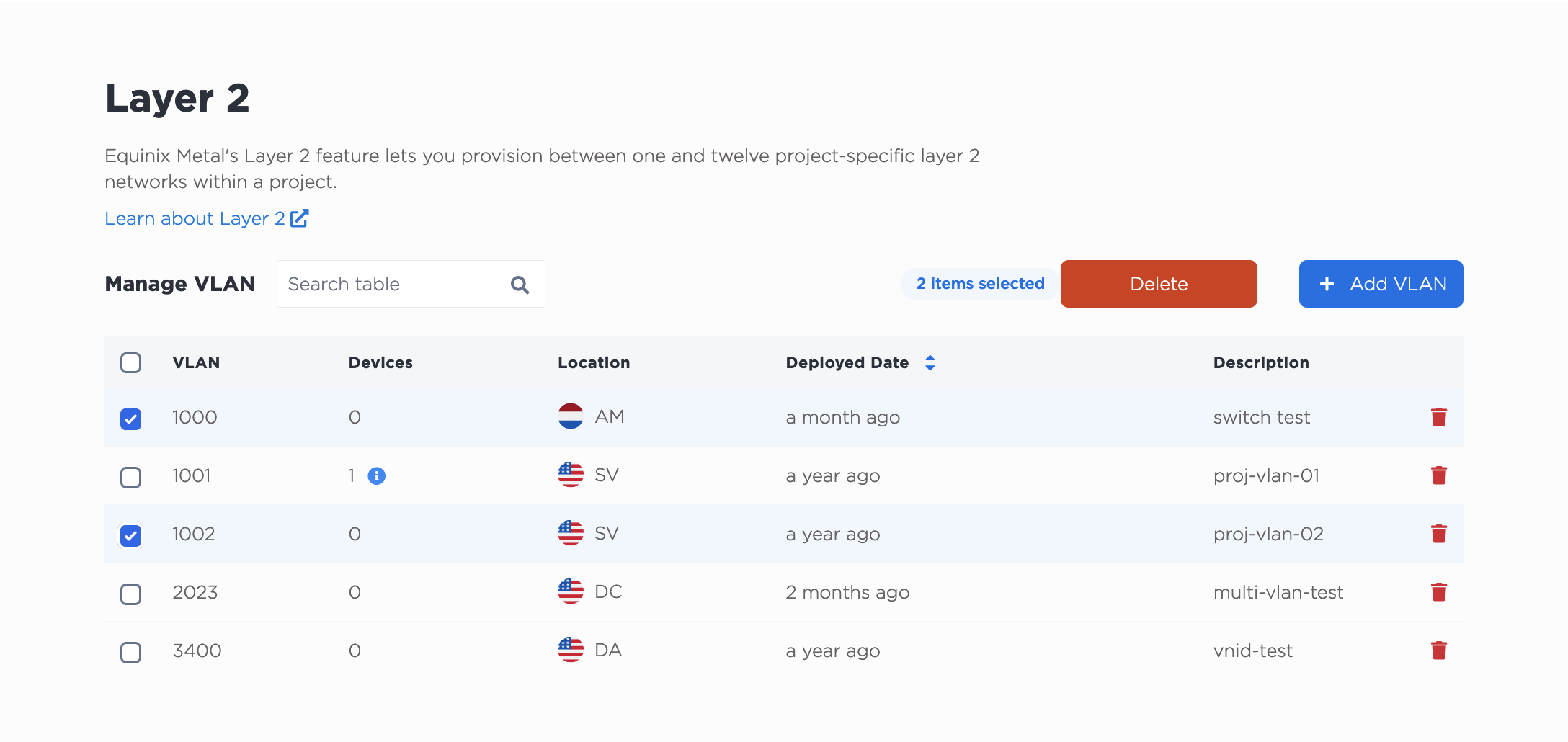

打开“二层VLAN”页面。选择要删除的VLAN，然后单击“删除”。如果要确认删除多个VLAN，请选择每个要删除的VLAN，然后单击“删除”。

CLI

要删除 VLAN，请使用 metal virtual-network delete 命令。

metal virtual-network delete --id <vlan_id>

API

要删除 VLAN，请向 /virtual-networks/{id} 端点发送 DELETE 请求。

curl -X DELETE -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/virtual-networks/{id}

请注意，您无法删除已连接设备的 VLAN。请先卸载所有设备，否则将返回错误。

基于设施的 VLAN

在 2021 年 4 月推出 Metro 之前，VLAN 是在设施级别配置的，并且只能连接单个设施内的服务器。在 Metro 之前配置的 VLAN 将继续以这种方式运行；它们将继续按原样工作。

但是，基于设施的 VLAN 和基于城域的 VLAN 不兼容。

首先，在同一个项目中可以同时拥有设施 VLAN 和城域 VLAN，但如果您有一个设施 VLAN 1001，则不能创建城域 VLAN 1001。同样，如果您有一个城域 VLAN 1002，则不会有设施 VLAN 1002。

其次，无法将现有的设施级 VLAN 扩展为 Metro VLAN。您需要配置一个全新的 Metro 感知 VLAN，并重新配置服务器以使用它。
