仅第 2 层绑定模式

Equinix Metal™ 允许用户将服务器的网络模式从默认的三层绑定模式更改为仅使用基于 VLAN 的二层网络模式。这意味着所有对公共互联网的访问都将丢失，并且只能通过 SSH 串行 (SOS) 控制台或连接到同一 VLAN 的其他服务器访问该主机。

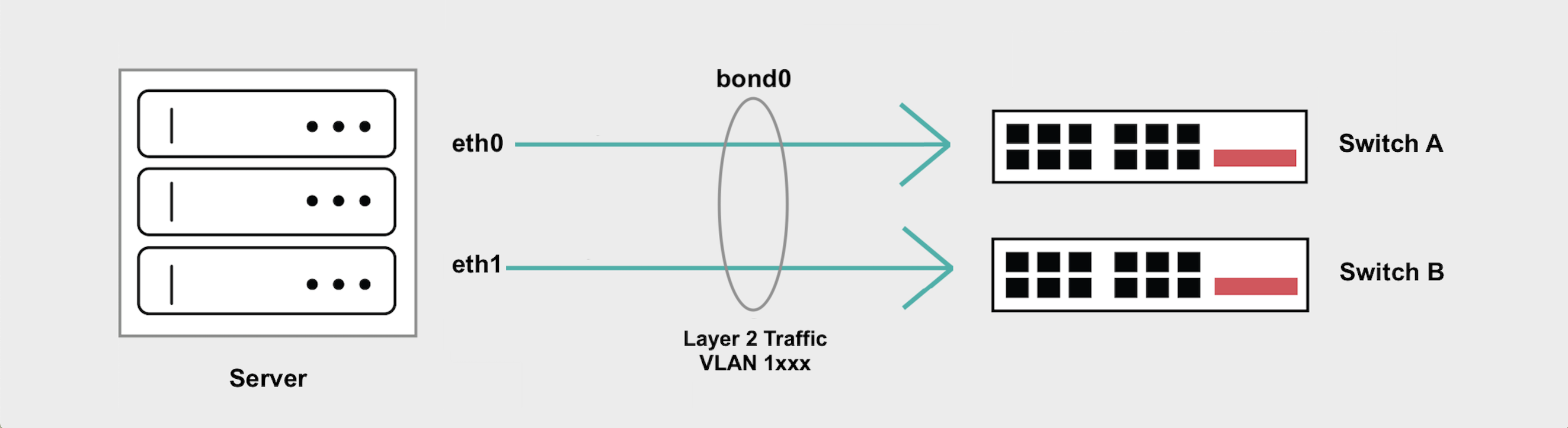

二层绑定模式保留了连接到两台架顶式交换机的两个网络端口的绑定设置，并且您可以将 VLAN 连接到绑定接口。这可以保护您的网络免受其中一台交换机发生故障、维护或其他中断的影响。

Layer 2 Bonded Diagram

总体概述​

  • 第 2 层绑定模式保留了绑定，从而保留了冗余性以及流量通过服务器端口和机架顶部交换机的优势。
  • 然后您可以将 VLAN 添加到 bond0 以用于二层流量。如果您只向 bond0 添加一个 VLAN，则流量无​​法被标记。
  • 如果要向 bond0 添加多个 VLAN，则需要为每个 VLAN 创建子接口来处理标记流量，和/或需要设置一个本地 VLAN 来处理未标记流量。

转换为第 2 层绑定模式​

要使用绑定二层模式，您必须首先将网络配置更改为二层。从门户网站导航到服务器的“网络”页面，单击“转换为其他网络类型”，然后选择“二层”。

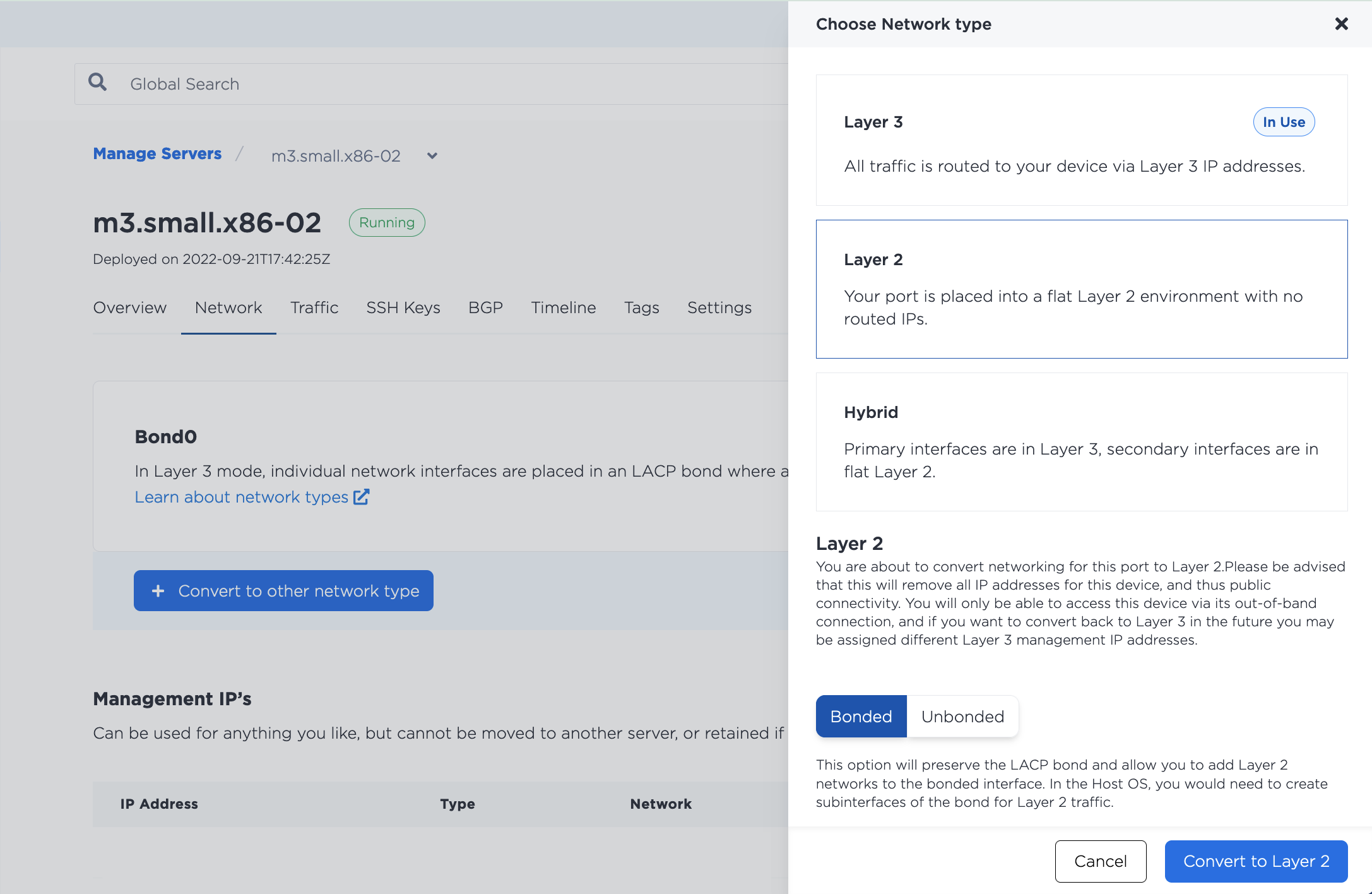

在 Equinix Metal 控制台中，导航至服务器的“网络”页面，单击“转换为其他网络类型”，然后选择“第 2 层”。选择“绑定”模式。单击“转换为第 2 层”开始转换。

Converting to Layer 2 Bonded mode panel

完成后，您将返回服务器的 Network 页面。

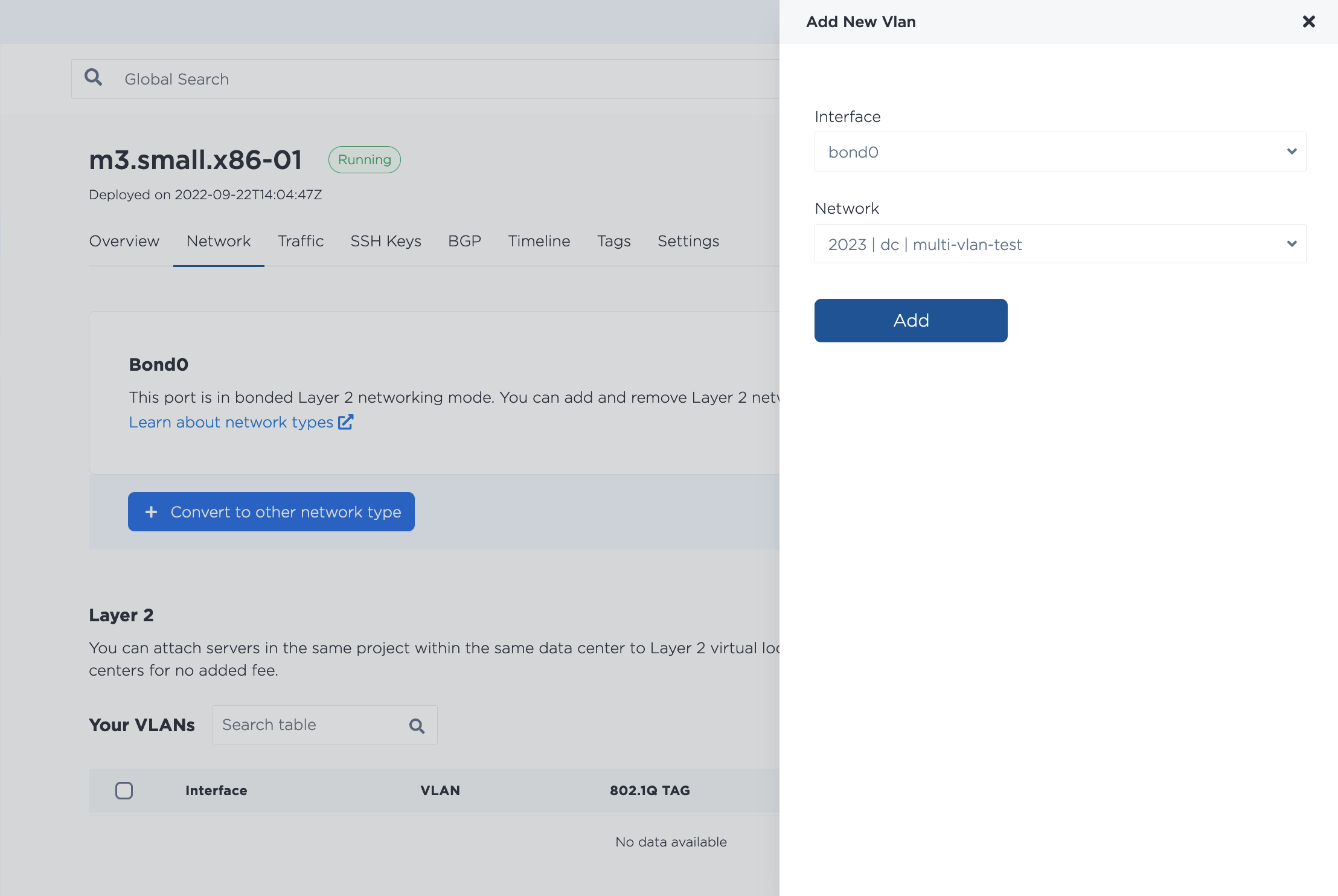

在“第 2 层”部分，单击“添加新 VLAN”，即可将 VLAN 分配给 bond0 端口。单击“添加”开始更改。

Adding a VLAN to bond0

'vnid' 是请求正文中发送的 VLAN ID。该 ID 可以是 /projects/{id}/virtual-networks 端点返回的 VLAN UUID，也可以是控制台中显示的 VLAN ID。

请注意：一旦您在控制台中点击“转换为二层网络”或向 API 提交请求，现有的 IP 地址将被移除，服务器将无法再通过互联网访问。您仍然可以使用 SOS 控制台 进行连接。

连接多个 VLAN​

支持向绑定接口添加多个 VLAN。但这会影响服务器配置，因为您必须确保存在一个子接口来接收发往每个 VLAN 的数据包，或者设置一个本地 VLAN 来处理未标记的流量。

要为接口分配多个 VLAN，请导航至服务器的“网络”页面。在“第 2 层”部分，单击“添加新 VLAN”，即可为 bond0 端口分配其他 VLAN。

Adding multiple VLANs slide-out panel

点击“添加”按钮开始更改。请注意，如果您一次分配多个 VLAN，它们将通过异步批处理进程添加，该进程会立即开始，但可能需要一些时间才能完成。

配置服务器以使用第 2 层绑定模式​

将服务器转换为二层绑定模式并将 VLAN 分配给 bond0 后，您需要在服务器的操作系统上配置网络，并为其分配 VLAN 上的 IP 地址。

注意 - 由于在将​​此服务器转换为第 2 层时所有Equinix Metal分配的 IP 地址都已被删除，因此您可以自由使用所需的任何子网，但您可能必须删除服务器操作系统中任何现有的网络配置以防止冲突。

有两个示例配置，第一个示例是分配单个 VLAN 的配置，第二个示例是分配多个 VLAN 的配置。

请记住，您需要使用 SOS/OOB 控制台 通过 SSH 连接到您的服务器。

对于 bond0 上的单个 VLAN​

如果只有一个 VLAN，则不要标记数据包，并将 VLAN IP 地址直接分配给 bond0。

  1. 安装并配置 VLAN 的先决条件。

    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. 为 VLAN 配置 IP 地址 bond0。示例中使用的是 IP 地址 192.168.1.2/29。

    ip addr add 192.168.1.2/29 dev bond0

    要使网络配置永久生效并在服务器重启后仍然有效，请编辑 /etc/network/interfaces 文件中的 bond0。

    auto bond0
    iface bond0 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

您需要在要连接到 VLAN 的所有服务器上运行相同的步骤，为每个服务器分配不同的 IP 地址。

对于 bond0 上的多个 VLAN​

如果您在 bond0 上使用多个 VLAN，则 IP 数据包将被标记，您需要设置子接口来接收发往每个 VLAN 的数据包。

注意：如果您需要支持未标记的数据包，请将处理未标记流量的 VLAN 设置为 本地 VLAN。

  1. 安装并配置 VLAN 的先决条件。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. 在 bond0 上添加新的子接口来处理带标签的流量，每个 VLAN 一个子接口，并为其分配 IP 地址。使用 Equinix Metal VLAN 中的 VLAN ID，就像在 VLAN_ID 字段中一样。示例中使用了 VLAN ID 1000 和 1001 以及 IP 地址 192.168.1.2/29 和 192.168.100.2/29。

    ip link add link bond0 name bond0.1000 type vlan id 1000
    ip addr add 192.168.1.2/29 dev bond0.1000
    ip link add link enp1s0f1 name bond0.1001 type vlan id 1001
    ip addr add 192.168.100.2/29 dev bond0.1001

    为了使网络配置永久有效，并在服务器重启后仍然有效，请将新的子接口添加到 /etc/network/interfaces 文件中。

    auto bond0.1000
    iface bond0.1000 inet static
        address 192.168.1.2
        netmask 255.255.255.248
        vlan-raw-device bond0

    auto bond0.1001
    iface bond0.1001 inet static
        address 192.168.100.2
        netmask 255.255.255.248
        vlan-raw-device bond0

  3. 启动接口并检查它们是否已启动。

    ip link set dev bond0.1000 up
    ip -d link show bond0.1000

    ip link set dev bond0.1001 up
    ip -d link show bond0.1001

您需要在想要连接到 VLAN 的所有服务器上运行相同的步骤，并为每个服务器分配不同的 IP 地址。

转换回第 3 层​

如果您处于第 2 层绑定模式并想要返回第 3 层，则必须先删除所有附加的 VLAN。

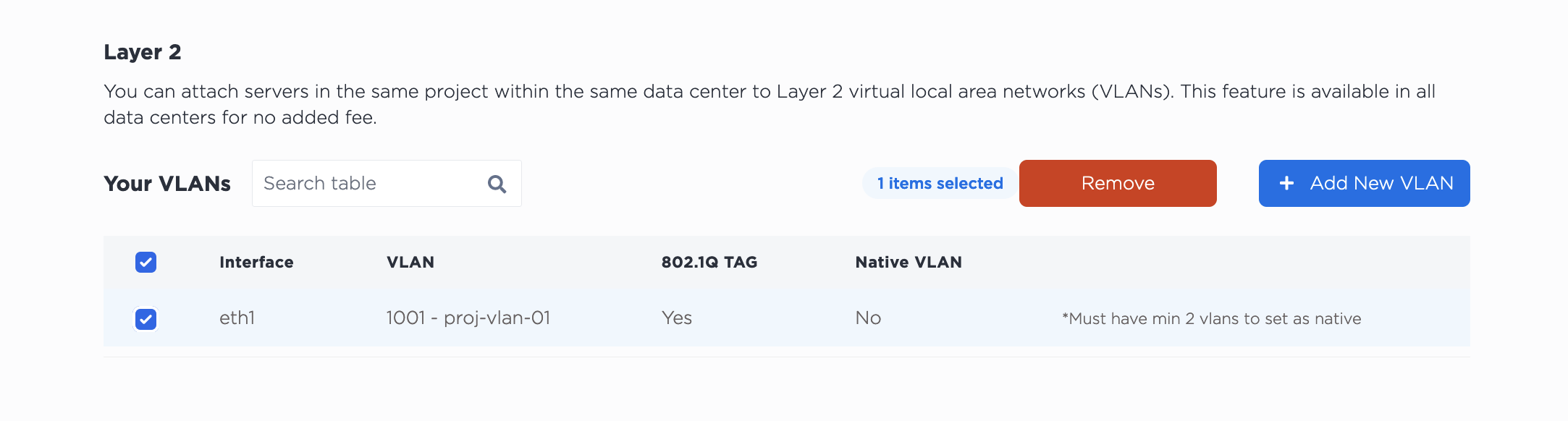

要在控制台中分离 VLAN，请导航至服务器的“网络”页面。在“第 2 层”部分，单击要从服务器分离的 VLAN 旁边的“移除”按钮。单击“是”确认要移除该 VLAN。

Removing a VLAN

从此服务器分离 VLAN 并不会将其从您的项目中删除。从服务器分离后，该 VLAN 将继续存在。

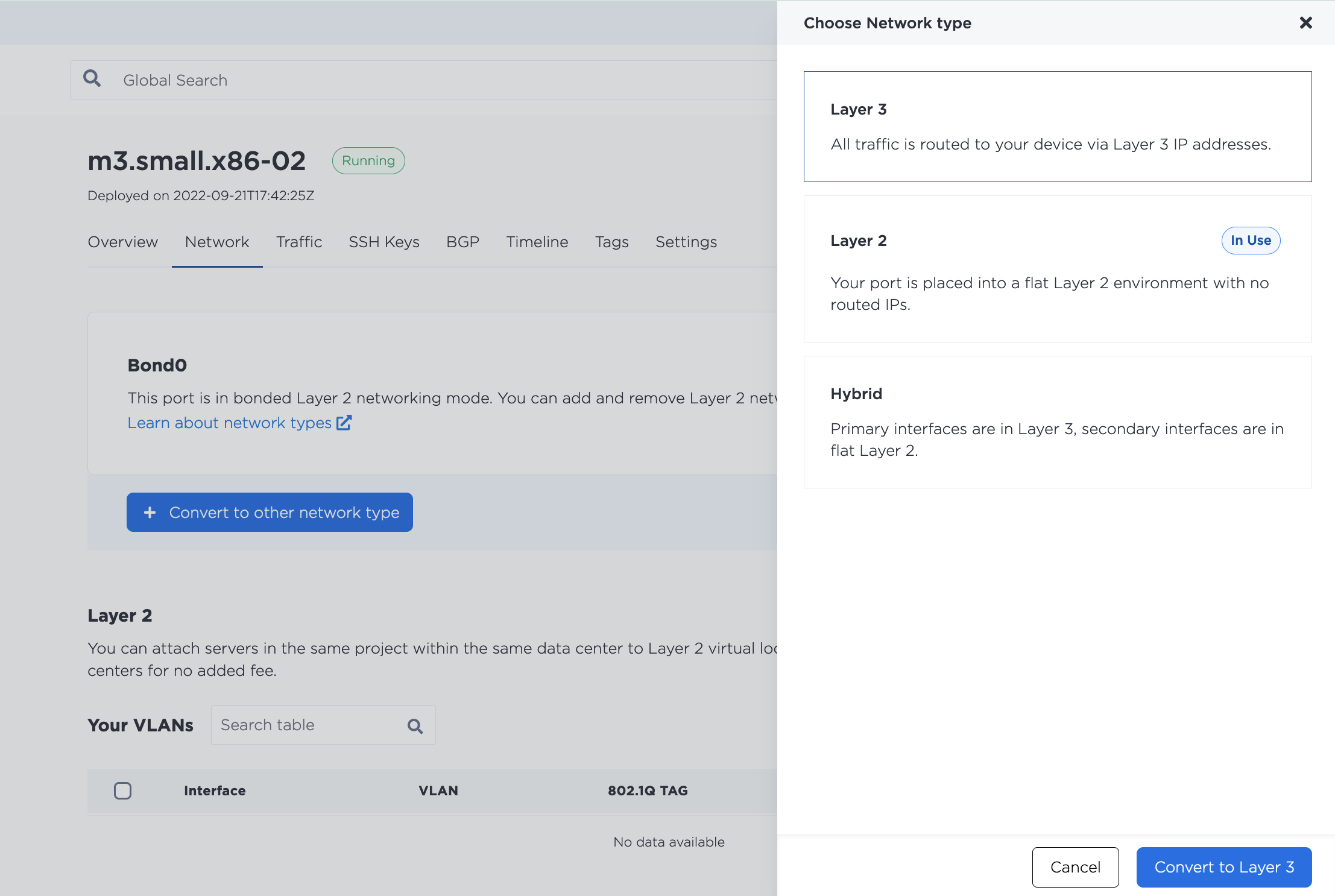

然后，要转换回第 3 层，请单击“转换为其他网络类型”，选择“第 3 层”。单击“转换为第 3 层”开始转换过程。

Converting from Layer 2 to Layer 3

注意：处于层绑定模式会删除服务器的公网 IP 地址。如果服务器稍后转换回第 3 层，则会分配新的公网 IP 地址，并且服务器可访问公共互联网。
