混合非键合模式

在混合非绑定模式下，一个网络接口将从三层绑定中移除，并置于二层模式。然后可以将 VLAN 分配给此接口以进行二层连接，同时保留三层连接，这样服务器仍然可以通过其公网 IP 地址访问。

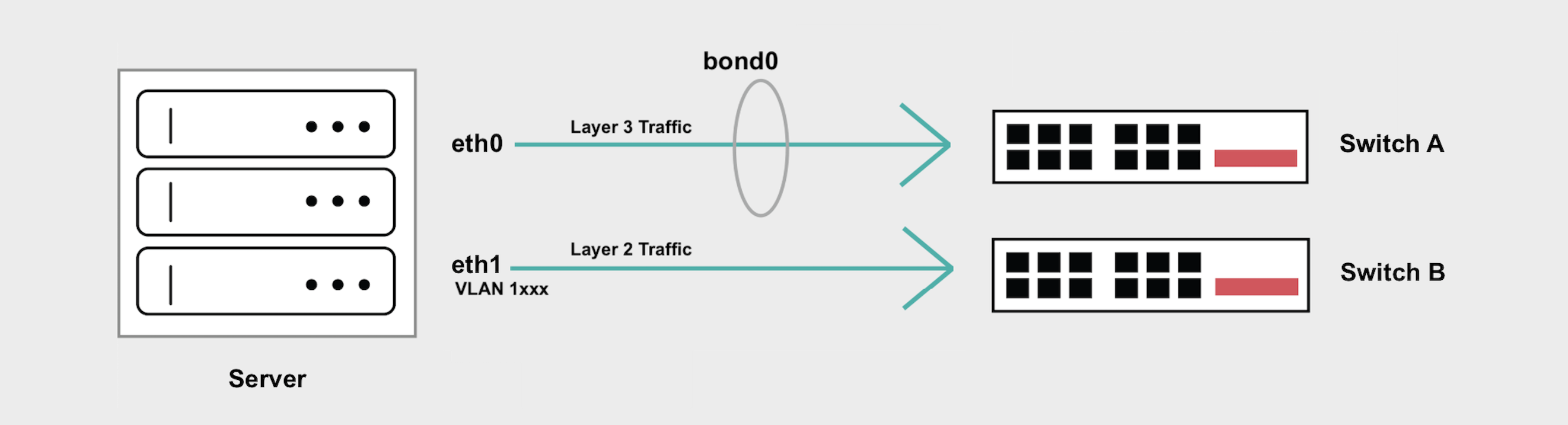

Hybrid Unbonded Diagram

虽然在某些情况下这是可取的，但它会在上游交换机或网络接口上引入单点故障。任何一个交换机发生故障、维护或重启都会导致网络中断。

如果您有高可用性方面的顾虑，混合绑定模式同时支持第 2 层和第 3 层，同时保持跨越 2 个不同上游交换机的高可用性“绑定”网络接口。

总体概述​

  • 混合非绑定模式将 eth1 从绑定中分离出来，第 3 层流量将不再通过 eth1 流动。
  • 然后您可以将 VLAN 添加到 eth1 以用于二层流量。如果您只向 eth1 添加一个 VLAN，则流量绝对不能被标记。
  • 如果要向 eth1 添加多个 VLAN，则需要为每个 VLAN 创建子接口来处理标记流量，和/或需要设置一个本地 VLAN 来处理未标记流量。
  • bond0 will continue to handle your Layer 3 traffic, and Internet access is preserved through your Equinix Metal assigned public IP address.
  • 如果向 bond0 添加 VLAN，则需要为每个 VLAN 创建子接口来处理带标签的流量。bond0 不支持未标记的二层流量或设置本地 VLAN。

转换为混合非粘合模式​

混合非绑定模式从 LACP 绑定中移除 eth1 接口，允许您向 eth1 添加 2 层 VLAN，同时保留分配给绑定 3 层接口的弹性 IP。

要使用混合非绑定模式，您必须先将网络配置更改为混合模式。在控制台中，导航到服务器的“网络”选项卡，单击“转换为其他网络类型”，选择“混合”，然后选择“非绑定”。单击“转换为混合”以应用更改。

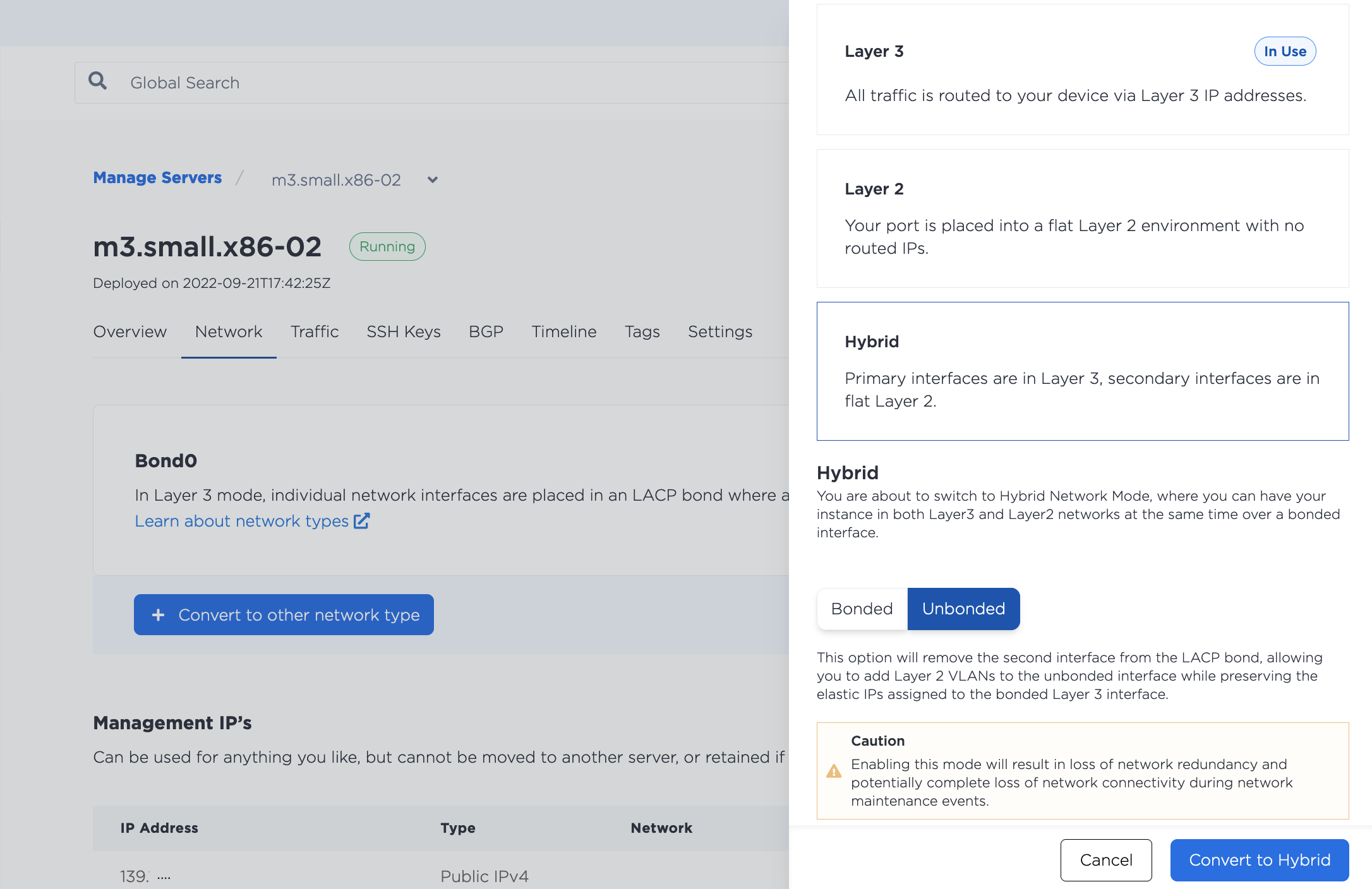

Converting to Hybrid Unbonded mode options panel

然后，从服务器的“网络”页面，单击“添加新 VLAN”。选择 eth1 作为接口，然后选择要使用的虚拟网络 ID（VNID 或 VLAN ID）。

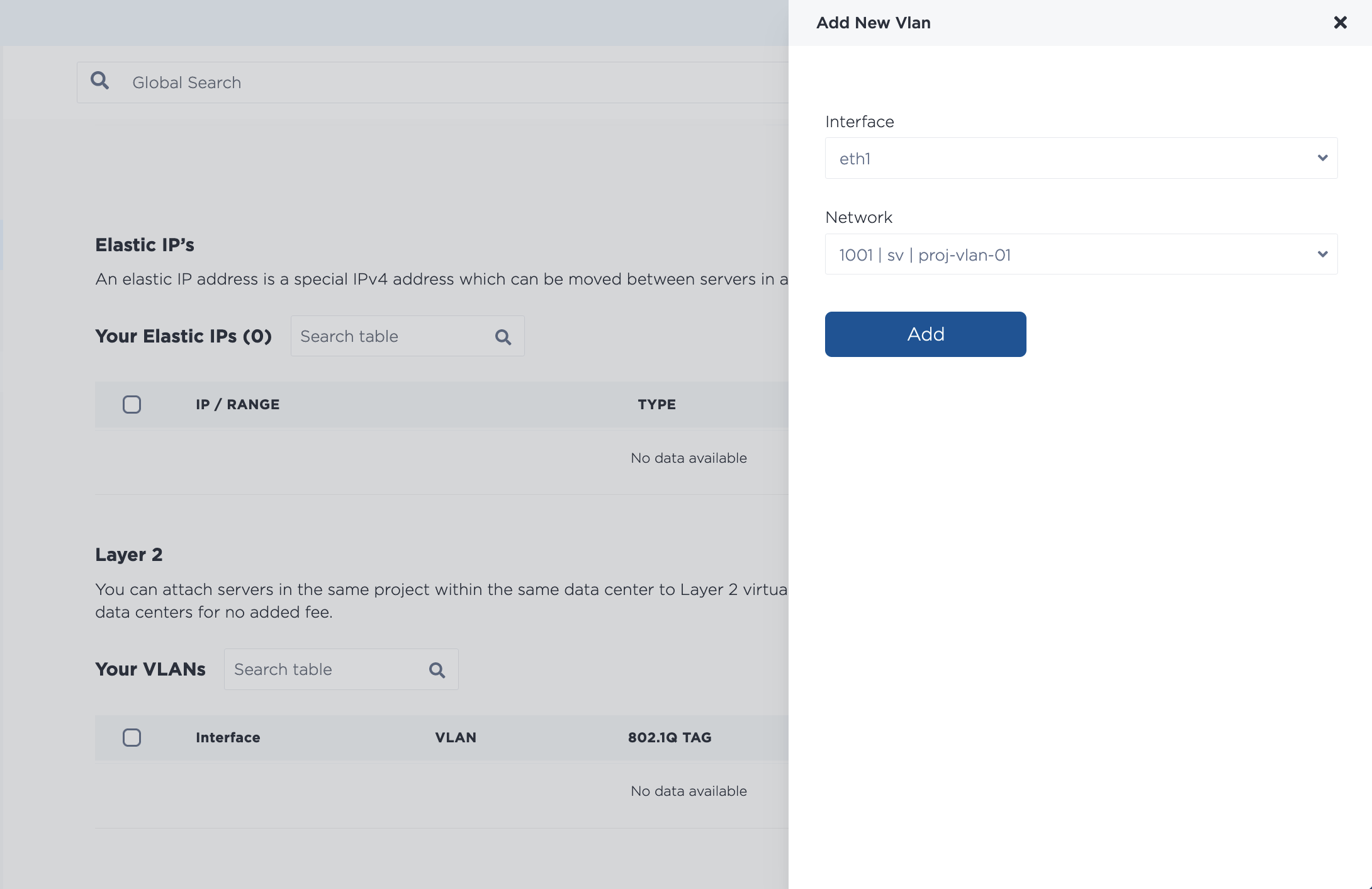

Adding a VLAN to eth1

要一次性分配多个 VLAN，请从下拉菜单中不断添加 VLAN。请注意，如果您一次性分配多个 VLAN，系统会通过异步批处理过程添加它们，该过程会立即开始，但可能需要一些时间才能完成。

配置您的服务器​

将服务器转换为混合非绑定模式并将 VLAN 分配给 eth1 后，您需要在服务器的操作系统上配置网络，并为其分配 VLAN 上的 IP 地址。

**注意：**不建议使用以 10.x.x.x 开头的子网进行 VLAN 流量传输，因为我们将其用于服务器的私有网络，如果您使用相同的子网，可能会发生冲突。

这里有两个配置示例，第一个示例是将单个 VLAN 分配给 eth1 的配置，第二个示例是将多个 VLAN 分配给 eth1 和/或将 VLAN 分配给 bond0 的配置。

对于 eth1 上的单个 VLAN​

如果您只有一个 VLAN，请不要标记流量，并将 VLAN IP 地址直接分配给接口。

以下示例使用 VLAN ID 为 1036、子网为 198.51.100.0/24 的 VLAN。

iproute2 是 Linux 内核中用于管理网络配置的实用程序。它包含在大多数 Linux 操作系统发行版中。

注意

在我们的操作系统镜像中，接口没有别名化为 eth1 和 eth0。在本例中，控制台中的 eth1 对应于操作系统中的 enp1s0f1。

  1. 关闭 enp1s0f1 接口。

    ip link set down enp1s0f1

  2. 请确保已从 bond0 中移除 enp1s0f1。

    ip -d link show enp1s0f1

    如果尚未删除，请将其删除。

    ip link set enp1s0f1 nomaster

  3. 为 VLAN 配置 IP 地址 enp1s0f1。示例中使用的是 IP 地址 198.51.100.4/24。

    ip addr add 198.51.100.4/24 dev enp1s0f1

  4. 启动接口并检查其是否已恢复。

    ip link set dev enp1s0f1 up
    ip -d link show enp1s0f1

  • 可选：要使网络配置永久生效并在服务器重启后仍然有效，请编辑 /etc/network/interfaces 文件中的 enp1s0f1。

    auto enp1s0f1
    iface enp1s0f1 inet manual
        address 192.168.1.2
        netmask 255.255.255.248
        pre-up sleep 4

    另外，请记住从 bond0 中移除 enp1s0f1（截断示例）。

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

您需要在想要连接到 VLAN 的所有服务器上运行相同的步骤，为每个服务器分配不同的 IP 地址。

对于 eth1 上的多个 VLAN 或 bond0 上的 VLAN​

如果您在 eth1 上使用多个 VLAN，或者向 bond0 添加 VLAN，则 IP 数据包将被标记，您需要设置子接口来接收发往每个 VLAN 的数据包。如果您需要支持未标记的数据包，请将处理未标记数据包的 VLAN 设置为 Native VLAN。

以下示例使用 eth1 和：

  • VLAN ID 为 1036，子网为 198.51.100.0/24 的 VLAN。
  • VLAN ID 为 2025，子网为 203.0.113.0/24 的 VLAN。

iproute2 是 Linux 内核中用于管理网络配置的实用程序。它包含在大多数 Linux 操作系统发行版中。

注意

在我们的操作系统镜像中，接口没有别名化为 eth1 和 eth0。在本例中，控制台中的 eth1 对应于操作系统中的 enp1s0f1。

  1. 如果尚未安装并配置 VLAN，请先安装并配置 VLAN 的先决条件。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules

  2. 请确保已从 bond0 中移除 enp1s0f1。

    ip -d link show enp1s0f1

    如果尚未删除，请将其删除。

    ip link set dev enp1s0f1 nomaster

  3. 在接口 enp1s0f1 上添加新的子接口来处理带标签的流量，每个 VLAN 一个子接口。示例中使用了 VLAN ID 1036 和 2025。

    ip link add link enp1s0f1 name enp1s0f1.1036 type vlan id 1036
    ip link add link enp1s0f1 name enp1s0f1.2025 type vlan id 2025

  4. 为子接口分配 IP 地址。示例中使用 198.51.100.2/24 和 。

    ip addr add 198.51.100.2/24 dev enp1s0f1.1036
    ip addr add 203.0.113.2/24 dev enp1s0f1.2025

  5. 启动接口并检查它们是否已启动。

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

    ip link set dev enp1s0f1.1036 up
    ip -d link show enp1s0f1.2025

  • 可选：为了使网络配置永久生效并在服务器重启后仍然有效，请将新的子接口添加到 /etc/network/interfaces 文件中。

    auto enp1s0f1.1036
    iface enp1s0f1.1036 inet static
        address 198.51.100.2
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    auto enp1s0f1.2025
    iface enp1s0f1.2025 inet static
        address
        netmask 255.255.255.0
        vlan-raw-device enp1s0f1

    另外，请记住从 bond0 中移除 enp1s0f1（截断示例）。

    auto bond0
    iface bond0 inet static
        ...
        bond-slaves enp1s0f0
        dns-nameservers 147.75.207.207 147.75.207.208
        ...

您需要在想要连接到 VLAN 的所有服务器上运行相同的步骤，并为每个服务器分配不同的 IP 地址。

测试 VLAN 连接​

现在您应该能够在 VLAN 第 2 层网络上的服务器之间进行通信。

[root@nmcli-testing ~]# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.703 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.444 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.451 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.412 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3113ms
rtt min/avg/max/mdev = 0.412/0.502/0.703/0.116 ms

转换回第 3 层​

如果要恢复到默认的三层绑定模式，必须先删除所有已分配的 VLAN，然后将 eth1 添加到绑定接口。

要在控制台中取消分配 VLAN，请导航至服务器的“网络”选项卡。在“第 2 层”部分，选择要从端口取消分配的 VLAN。单击“移除”。

Removing a VLAN

请注意，取消分配 VLAN 并不会将其从项目中删除。从端口取消分配 VLAN 后，该 VLAN 将继续存在。

然后，要转换回第 3 层，请单击“转换为其他网络类型”，选择“第 3 层”。单击“转换为第 3 层”开始转换过程。

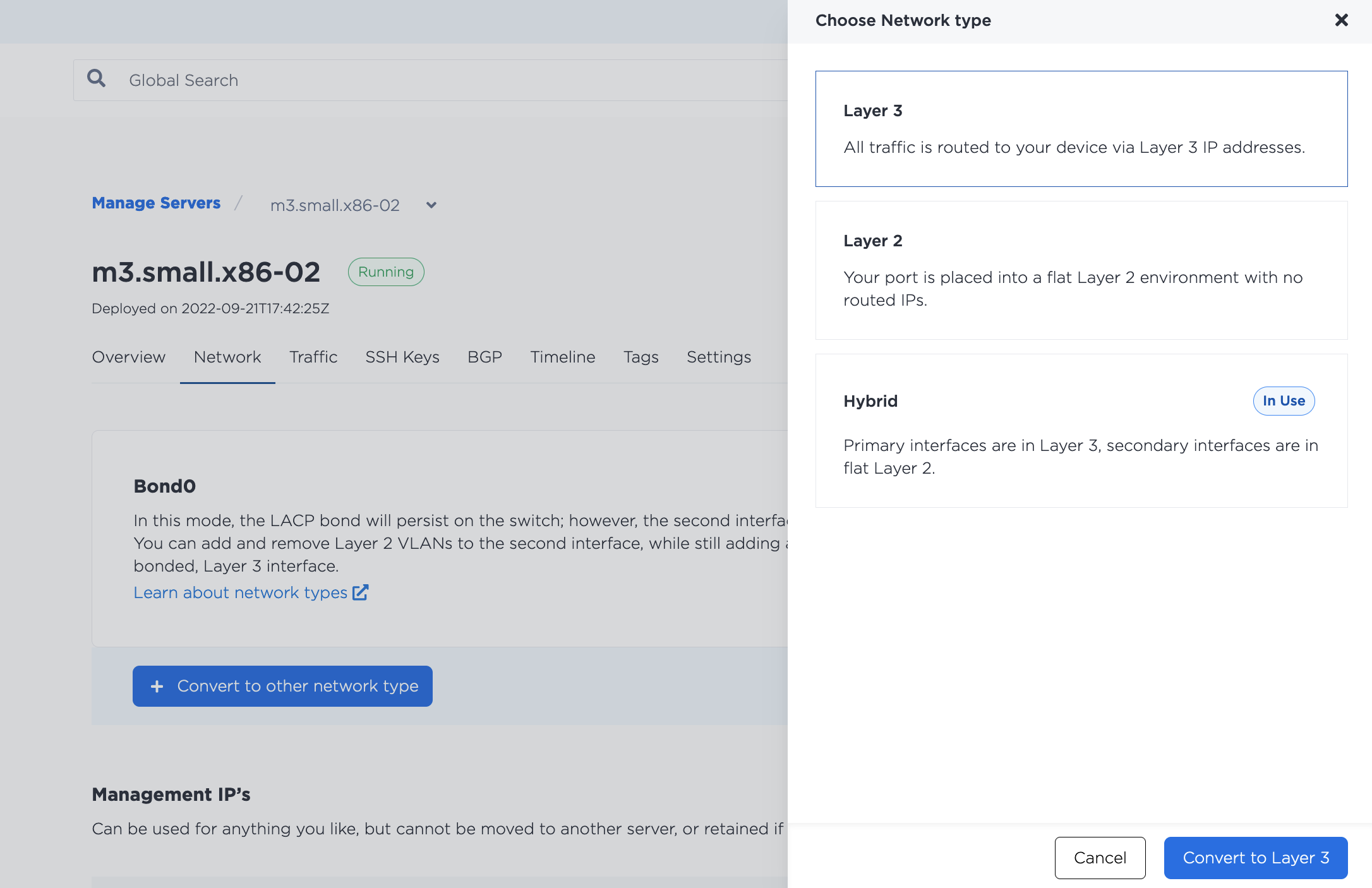

Converting back to Layer 3 Panel
