混合绑定模式

Equinix Metal™ 允许用户将服务器的网络模式从默认的第 3 层绑定模式更改为混合绑定第 3 层和第 2 层模式。

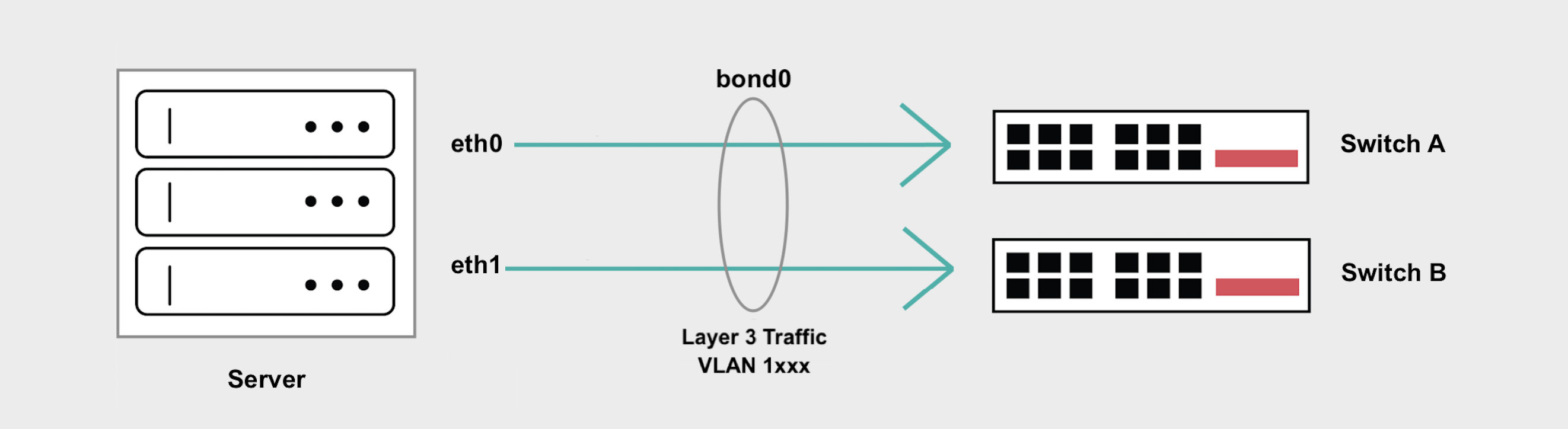

混合绑定模式支持两个网络接口的高可用性“绑定”设置,可同时支持二层和三层模式。这不仅保留了同时支持二层和三层的功能,同时还保持了跨两个不同上游交换机的高可用性绑定网络接口。

Hybrid Bonded Diagram

这是一种实现常见混合云网络模型的方法,例如运行防火墙、自定义网关、入口控制器和其他类型的代理,这些代理一方面面向互联网,另一方面面向私有第 2 层基础设施。

总体概述

  • 在混合绑定模式下,所有第 3 层和第 2 层流量都在 bond0 上处理。
  • 您的服务器的 Internet 访问通过Equinix Metal分配的公共 IP 地址进行保留。
  • 第 3 层流量未加标记。
  • 所有二层流量都必须标记,并由 bond0 上的子接口处理,每个 VLAN 一个子接口。
  • 混合绑定模式不支持未标记的第 2 层流量或设置本机 VLAN。

启用混合绑定模式

可以通过为服务器上的绑定接口分配 VLAN 来启用混合绑定模式。

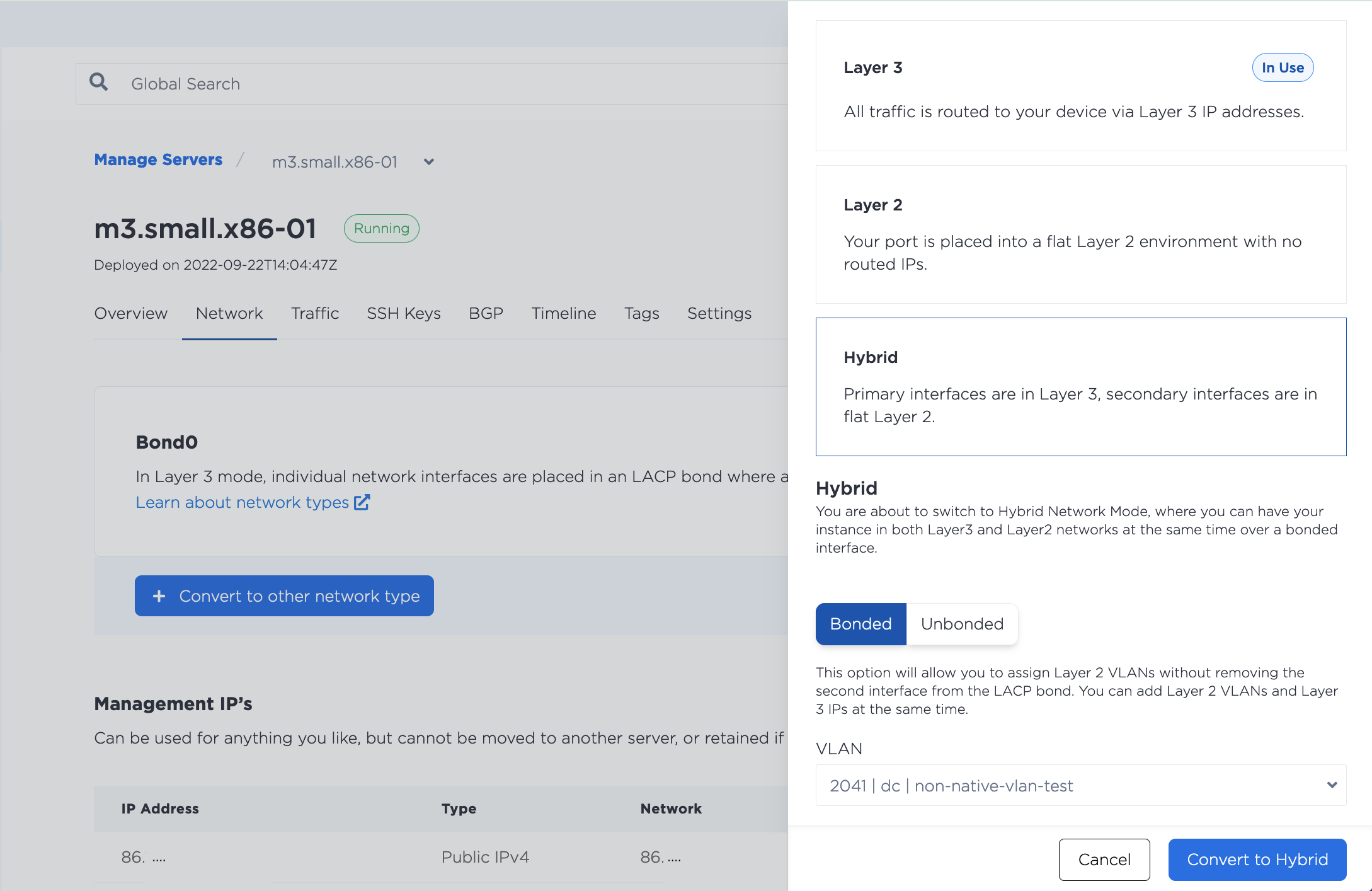

在 Equinix Metal 控制台中,导航到服务器的 网络 选项卡,单击 转换为其他网络类型,选择 混合,然后选择 绑定

然后,从下拉菜单中选择 VLAN,即可将 VLAN 分配给 bond0 接口。单击“转换为混合模式”开始更改。

Converting to Hybrid Bonded mode options panel

配置您的服务器

将 VLAN 分配给 bond0 后,您需要在服务器操作系统上配置网络。由于来自三层网络和 VLAN 的流量都经过 bond0,因此您需要创建一个子接口来处理 VLAN 上的标记流量。混合绑定模式不支持未标记的 VLAN 流量,也不支持设置本地 VLAN。

以下示例使用 VLAN ID 为 1036、子网为 198.51.100.0/24 的 VLAN。

**注意:**不建议使用以 10.x.x.x 开头的子网进行 VLAN 流量传输,因为我们将其用于服务器的私有网络,如果您使用相同的子网,可能会发生冲突。

iproute2 是 Linux 内核中用于管理网络配置的实用程序。它包含在大多数 Linux 操作系统发行版中。

  1. 安装并配置 VLAN 和标记接口的先决条件。

    apt-get install vlan
    modprobe 8021q
    echo "8021q" >> /etc/modules
  2. 在接口 bond0 上添加一个新的子接口来处理带标签的流量。示例中使用的是 VLAN ID 1036

    ip link add link bond0 name bond0.1036 type vlan id 1036
  3. 将 VLAN 子网中的一个 IP 地址分配给子接口。示例中使用的是 IP 地址 198.51.100.2

    ip addr add 198.51.100.2/24 dev bond0.1036
  4. 启动接口并检查它是否启动。

    ip link set dev bond0.1036 up
    ip -d link show bond0.1036
  • 可选:要使网络配置永久生效并在服务器重启后仍然有效,请将新的子接口添加到 /etc/network/interfaces 文件中。

    auto bond0.1036
    iface bond0.1036 inet static
    pre-up sleep 5
    address 198.51.100.2/24
    netmask 255.255.255.0
    vlan-raw-device bond0

    注意:pre-up sleep 5 行有助于防止服务器启动时与 bond0 发生冲突。

您需要在要连接到 VLAN 的所有服务器上运行相同的步骤,为每个服务器分配来自子网的不同 IP 地址。

添加多个 VLAN

支持向绑定添加多个 VLAN,您只需确保有一个子接口可以接收发往每个 VLAN 的数据包。

要分配另一个 VLAN,或一次分配多个 VLAN,请导航至服务器的“网络”页面。在“第 2 层”部分,单击“添加新 VLAN”,将 VLAN 分配给 bond0 端口。

Adding multiple VLANs slide-out panel

点击“添加”按钮开始更改。请注意,如果您一次分配多个 VLAN,它们将通过异步批处理进程添加,该进程会立即开始,但可能需要一些时间才能完成。

将 VLAN 分配给 bond0 后,重复 配置服务器 的过程,为每个 VLAN 创建额外的标记子接口。

测试 VLAN 连接

现在您应该能够在 VLAN 第 2 层网络上的服务器之间进行通信。

root@dev-02:~# ping 198.51.100.2
>
PING 198.51.100.2 (198.51.100.2) 56(84) bytes of data.
64 bytes from 198.51.100.2: icmp_seq=1 ttl=64 time=0.898 ms
64 bytes from 198.51.100.2: icmp_seq=2 ttl=64 time=0.659 ms
64 bytes from 198.51.100.2: icmp_seq=3 ttl=64 time=0.649 ms
64 bytes from 198.51.100.2: icmp_seq=4 ttl=64 time=0.421 ms
^C
--- 198.51.100.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3037ms

转换回第 3 层

要恢复默认的三层网络配置,请从 bond0 中删除所有 VLAN。

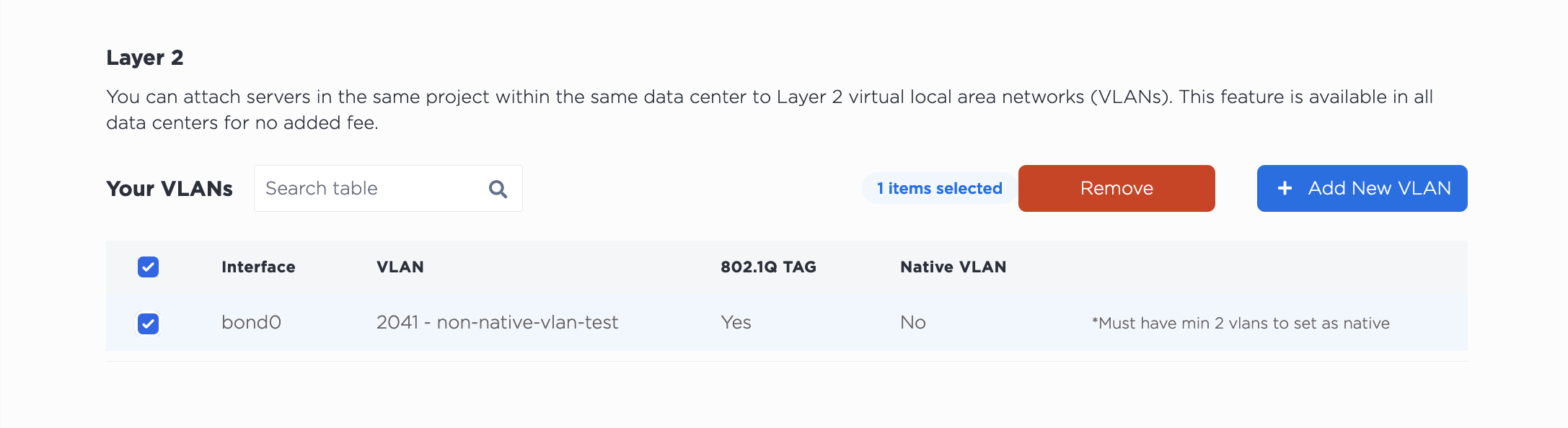

要从端口取消分配 VLAN,请导航至服务器的“网络”选项卡。在“第 2 层”部分,选择要从服务器分离的 VLAN,然后单击“移除”。

Removing a VLAN

请注意,从此服务器分离 VLAN 并不会将其从您的项目中删除。从服务器分离后,该 VLAN 将继续存在。

从端口移除所有 VLAN 后,bond0 将恢复到三层模式。届时,您可以使用任何其他现有的网络模式。
