Managed Private Cloud单租户

服务说明​

MPC单一租户(MPC ST)是管理式私有云(MPC)的专用基础设施服务变体，适用于需要最大稳定性，隔离性和安全性的客户。它在Equinix IBX数据中心内提供了一个完全专用的环境。

MPC ST是一个单一的‑租户计算环境，部署为由多个主机组成的集群，为单个客户提供专用的计算，存储和网络资源，消除共享租赁模式，并支持需要一致隔离资源的工作负载或应用程序。计算，存储和网络资源通过MPC运营控制台进行管理。

MPC ST计算集群​

MPC ST集群包括四台或更多同一类型的主机。集群类型决定服务的可用性和服务水平协议特征。支持以下集群类型：

  • 单一集群-单一数据中心配置适用于要求高可用性的应用程序。此集群类型的灾难恢复主要通过备份解决方案实现。
  • ****当应用程序支持内置故障转移机制并可从故障中恢复时，多‑数据中心配置非常合适。
  • 单集群，双数据中心(延伸集群)

主机​

MPC ST环境至少包含4台主机，其中3台主机用于执行工作负载，1台主机保留为备用容量(N+1)。

MPC ST提供了按CPU，核心数量，内存和存储定义的主机类型目录。

集群大小​

集群规模取决于所需的计算容量和可用性。集群由以主机数量(N)计的净消耗容量组成，并包括用于可用性，恢复和维护的备用容量。备件容量要求取决于集群规模。

  • 集群的最小集群大小为四(4)台主机(3+1)
  • 超过 15 台主机的集群需要第二台备用主机 (N+2)

集群规模和净容量​

保留备用服务器容量以维持可用性。当所有活跃节点保持正常运行时，无法使用备用节点，因此其容量将被排除在可用容量计算之外。下面的概述显示了集群大小示例，包括最小和最大大小，以及以CPU核心和GB RAM计的相关可用净容量。

集群大小冗余MPC型号可用容量建议容量(80%)
4 (3+1)1GHM-32L10-V
AHM-32L10-VX#X		90个CPU内核
2850 GB内存		76，8个CPU内核
2460 GB内存
14 (13+1)1GHM-32L10-V
AHM-32L10-VX#X		390个CPU内核
12.350 GB内存		332，8个CPU内核
10.650 GB内存
16 (14+2)2GHM-32L10-V
AHM-32L10-VX#X		420个CPU核心
13.300 GB内存		358,4个CPU内核
11.480 GB内存
30 (28+2)2GHM-32L10-V
AHM-32L10-VX#X		840个CPU核心
26.600GB内存		716.8个CPU内核
22.960 GB内存
45 (43+2)2GHM-32L10-V
AHM-32L10-VX#X		1290个CPU核心
40.850 GB内存		1100,8个CPU内核
35.260 GB内存

客户可以在MPC ST集群中定义一个或多个组织虚拟数据中心(OVDC)，以支持灵活且可扩展的资源组织。OVDC提供具有vCPU，RAM，存储资源和网络功能的逻辑环境，客户可以在其中定义虚拟机。

vCPU性能保证

每个OVDC都有最低vCPU性能保证预留。每个OVDC只能应用一种性能保证。可用的选项包括：

vCPU 保证使用
满的每个虚拟CPU都预留一个完整的核心。
高每 2 个虚拟 CPU 中，会预留一个完整的核心。
标准每4个vCPU，就预留一个完整的内核
优化每 8 个虚拟 CPU 中，会预留一个完整的核心。

存储

在MPC ST中，存储包含在主机价格中。客户可以在多个OVDC之间分配和分配总存储容量。每个OVDC最多可分配两个存储策略。下表列出了可用的存储策略。

存储策略使用
全方位性能为每个虚拟磁盘提供无限(非受限) IOPS
超高性能对于日志和其他需要最高 IOPS 的工作负载。
高性能数据库 RDS/SBC、VDI 低延迟有益工作负载
性能通用虚拟机、应用/Web服务、高性能文件服务/对象存储

客户可以基于不同目的合并多个不同变体和尺寸的OVDC，以优化可用计算，存储容量和集群性能的使用。安全策略可在虚拟网络上配置，OVDC可以互连。

MPC存储的功能

  • 每个 OVDC 策略分配存储容量。
  • 每个 OVDC 最多可以分配两种不同的存储策略。
  • MPC 存储支持静态加密
  • 建议每个虚拟机的虚拟磁盘大小为 40 GB 至 8 TB。

净存储容量

由于重复数据删除，压缩以及为保护和管理预留的容量，可用磁盘空间与可用存储容量不符。根据磁盘大小，磁盘数量和集群中的服务器数量，可以确定最小和预期可用容量。在售前‑，所需容量将根据客户要求确定。

每个策略的存储消耗量按以下分配的容量来衡量：

  • 虚拟机磁盘
  • 虚拟机交换文件
  • 快照
  • 库中的文件（vApp 模板和 ISO 文件）

VMware许可

MPC ST 主机的价格包含 VMware Cloud Foundation (VCF) 许可。

计算购买单位

MPC ST 的采购单位计算基于可用的主机类型。MPC单一租户的不同类型的购买单元如下表所述。

购买单位主机类型计费类型描述
AHM-16L05V4#4通用主机基准线16C，512GB内存，4×3.84TB NVMe
AHM-16L05V6#4通用主机基准线16C，512GB内存，6×3.84TB NVMe
AHM-32L05V8#4通用主机基准线32C，512GB内存，8×3.84TB NVMe
AHM-32L05V6#8通用主机基准线32C，512GB内存，6×7.68TB NVMe
AHM-32L05V8#8通用主机基准线32C，512GB内存，8×7.68TB NVMe
AHM-32L05V6#15通用主机基准线32C，512GB内存，6×15.36TB NVMe
AHM-32L10V8#4通用主机基准线32C，1024GB内存，8×3.84TB NVMe
AHM-32L10V6#8通用主机基准线32C，1024GB内存，6×7.68TB NVMe
AHM-32L10V8#8通用主机基准线32C，1024GB内存，8×7.68TB NVMe
AHM-32L10V6#15通用主机基准线32C，1024GB内存，6×15.36TB NVMe
AHM-64L10V8#8通用主机基准线64C，1024GB内存，8×7.68TB NVMe
AHM-64L10V6#15通用主机基准线64C，1024GB内存，6×15.36TB NVMe
AHM-64L20V8#8通用主机基准线64C，2048GB内存，8×7.68TB NVMe
AHM-64L20V6#15通用主机基准线64C，2048GB内存，6×15.36TB NVMe

注意：集群主机承诺在整个合同期内有效。

使用MPC ST

  • 选择多个满足资源要求的主机和集群，前提是每个集群只包含一种主机类型。
  • 在单个 MPC 单租户集群中，通过创建额外的组织虚拟数据中心 (OVDC) 来实现多个 vCPU 性能保证的混合。
  • 在主机计算资源限制范围内，可以使用任意大小的虚拟机；建议的虚拟机大小调整指南适用，分配超出建议大小的资源不一定会提高性能。
  • MPC ST 建议虚拟机最大配置为 8 个 vCPU 和 64 GB RAM。

MPC连接

MPC可以连接到以下外部环境：

  • Equinix Colocation
  • Equinix Network Edge
  • 广域网提供商
  • 云服务提供商 (CSP)
  • 另一个都市中的 MPC 环境
  • Equinix Internet Access (EIA)，经由Equinix Fabric

仅支持使用虚拟电路通过Equinix Fabric进行连接。其他连接选项不受支持。

连接类型

网络要求决定客户网络连接到MPC组织虚拟数据中心(OVDC)的方式。以下连接类型可用：

  • 路由-由Equinix提供的MPC中的路由
  • 路由加入-在多个OVDC上使用共享路由器的路由选项
  • 客户路由-由OVDC内客户管理的虚拟路由设备提供的路由
  • 管理式专用防火墙(MPF)-通过管理式专用防火墙服务提供的路由

多个OVDC

每个OVDC都有一种连接类型。使用多个OVDC时，可以使用支持的连接类型组合。

已路由连接

此连接类型提供到MPC OVDC的‑3层连接。此选项包括一个内置的‑路由引擎，可通过运营控制台进行配置。创建的每个MPC内部路由网络都将自动成为客户路由域的一部分。

已路由连接

客户路由的连接性

此选项使用‑MPC中自主提供，安装和托管的虚拟路由设备(VM)作为路由引擎。所有订购的外部网络均作为Equinix提供的外部网络在运营控制台中可用。额外的外部网络可单独订购。外部网络必须连接到虚拟路由设备。

MPC内部隔离网络必须连接到路由设备。客户负责使用多个虚拟连接构建‑3层(BGP)冗余。

在“客户路由”中，VLAN可以集群，用于‑从外部MPC到MPC的南北流量。MPC内的东‑西流量不支持集群。

注意
  • 路由的内部网络无法使用此选项。只有通过自助‑服务创建的隔离内部网络才能用于将虚拟机连接到虚拟路由设备。
  • 将虚拟路由设备连接到外部连接需要外部网络。每个连接需要两个虚拟电路(VC)以实现冗余。
  • 虽然 MPC 平台提供了高可用性，但建议使用两个虚拟路由设备部署高可用性配置。
  • 建议在路由设备和虚拟机上使用 VMware 工具，以支持优雅管理。
  • 每个客户的外部VLAN数量上限为10个。

客户路由的连接性

连接性管理式专用防火墙

将管理式专用防火墙(MPF)用作附加安全服务(包括路由和日志记录)时，所有外部连接均终止于MPF。MPF连接到内置MPC路由。在MPF和MPC路由组合中，南北流量首先由MPF处理，然后由MPC处理。MPC还提供东西路由。

此选项提供了一个由两个元素组成的内置路由设置。

  • MPF路由，由Equinix配置
  • MPC路由，可通过操作员控制台进行配置。

创建的每个MPC内部路由网络都将自动成为客户路由域的一部分。内部隔离网络并非如此。

连接性管理式专用防火墙

与多个OVDC建立网络连接

在都会区中使用多个OVDC时，客户可以使用不同的连接类型组合。连接类型与OVDC相关，因此每种场景具有不同的功能。

当在一个城域网中使用多个 OVDC 时，客户可以选择为每个 OVDC 使用专用网关，或者为两个 OVDC 使用同一个网关实例（路由连接）。

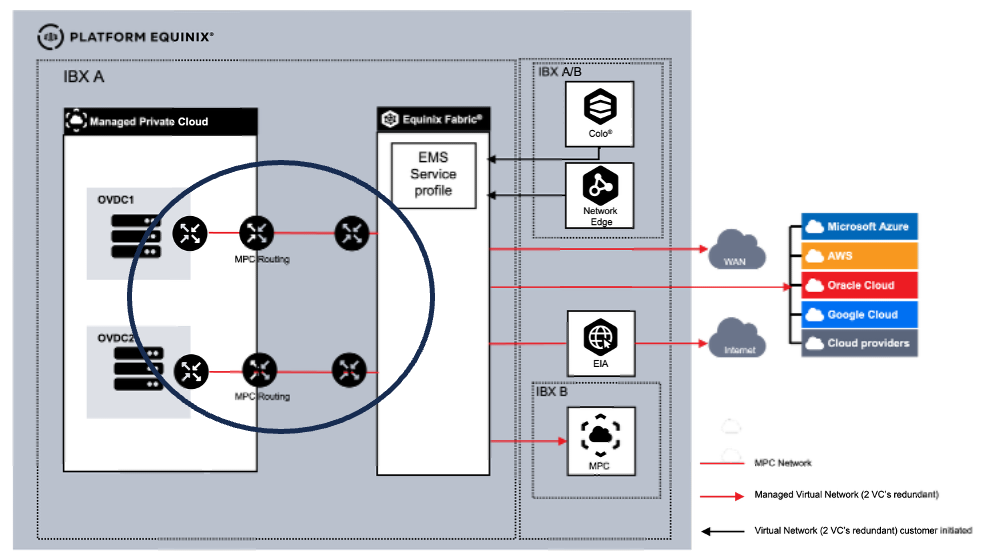

每个OVDC的专用路由

已加入路由的OVDC 多个具有连接路由和客户路由的OVDC

在一个都会区中使用多个OVDC时，客户可以选择一个OVDC的路由组合，另一个OVDC的客户路由组合。客户有两种实施选项：

  1. OVDC已连接
  2. OVDC未连接

连接OVDC后，客户路由网关与路由网关之间存在VLAN。在这种情况下，可以在两个OVDC之间创建网络。当 OVDC 未连接时，每个 OVDC 都作为一个独立的环境运行。

使用共享网络路由连接和客户路由

虚拟连接选项

连接#类型描述
Equinix Colocation1自助式视频会议‑已创建和托管连接。使用EMS服务配置文件/服务令牌通过Equinix Fabric门户网站。
Equinix Network Edge2自助式视频会议‑已创建和托管连接。使用EMS服务配置文件/服务令牌通过Equinix Fabric门户网站。
广域网提供商3管理式VCEquinix已‑并托管连接。MPC订单的一部分。
云服务提供商 (CSP)4管理式VCEquinix已‑并托管连接。MPC订单的一部分。
另一个地铁系统中的 MPC 环境5管理式VCEquinix已‑并托管连接。MPC订单的一部分。
Equinix Internet Access (EIA)，经由Equinix Fabric6管理式互联网接入Equinix已‑并托管连接。MPC订单的一部分。

客户通过自助服务VC，客户可通过Equinix Fabric门户网站发起VC。Equinix Managed Solutions联系客户，在MPC端配置连接。每个连接都需要订购一对VC。

对于托管VC，VC属于MPC订单的一部分，Equinix在MPC订单中启动VC配置。在履行期间，Equinix联系客户，收集配置VC所需的参数。

注意

对于自助式 VC 和托管式 VC，每个连接都需要两个虚拟电路以实现冗余。

互联网接入

如果MPC环境需要互联网接入，则必须订购管理式互联网接入。管理式互联网接入使用Fabric互联网接入(EIA)并配置了固定带宽，没有激增选项。EIA支持高达10 Gbps的MPC带宽。IP地址空间必须作为单独项目订购。

对于互联网访问，客户可以通过Equinix Fabric签约第三方服务。在这种情况下，客户负责签约互联网服务。

注意

使用第三方互联网服务提供商时，为了实现冗余，必须订购两条连接。

MPC虚拟网络​

MPC平台提供多种虚拟网络功能，客户可在MPC操作控制台中配置。以下列表显示了该服务包含哪些功能，哪些功能需要额外收费。

职能收费类型路由和管理型防火墙客户路由
标准防火墙包括YN
分布式或高级防火墙带电YY
路由，IPv4静态和动态（BGP）包括YN
IPv6路由包括YN
北约包括YN
DHCP包括YN
VPN IPSEC 三层站点到站点包括YN
路线广告包括YN

内部网络​

OVDC的内部网络可通过‑MPC操作控制台中的自助服务创建。MPC网络服务支持每个OVDC多达1000个内部网络。使用数据中心组配置OVDC时，也可以在同一Equinix IBX内的多个OVDC之间配置内部网络。

内部网络类型有2种：

  • Routed允许虚拟机连接到使用网关作为路由器的网络，并提供对WAN，Colocation，CSP或互联网的访问。OVDC内的所有虚拟机和vApp均可使用路由网络。
  • 隔离称为隔离，因为除非您将其关联到自我管理的路由器，否则他们未连接到有权访问WAN，Colocation，CSP或互联网的网络。

路由网络仅适用于“路由”连接类型。

数据中心集团​

当客户使用多个OVDC时，数据中心组会在OVDC上创建统一网络，以便同一网络可用于不同的OVDC。数据中心组需要使用分布式防火墙功能。如果数据中心组不可用，则可以提交服务请求进行配置。

站点间网络​

在不同都会区使用MPC时，可以通过请求站点之间的管理式虚拟电路来连接位于不同数据中心的两个MPC站点。网络配置取决于所选的连接类型。两个数据中心之间的连接按管理式虚拟电路收费。

支持两个以上数据中心之间的连接，但需要 Fabric Cloud Router (FCR)、Equinix Fabric IP-WAN 以及 MPC 区域和 Fabric Cloud Router 之间的两条虚拟连接。

注意

订购和配置 Fabric Cloud Router 和 IP-WAN 不在托管解决方案的范围内。

购买单元连接​

单一OVDC的单位：

购买商品单位计算类型描述
连接类型一次基准线每个OVDC的路由实例：
•已路由
路由已加入
客户已路由
•管理式防火墙
管理虚拟电路VC基准线可用带宽：
10 / 50 / 200 / 500 Mbps或1，2，5，10 Gbps

每个连接需要两(2)个VC以实现冗余。
管理式互联网接入每份基准线互联网接入网点：
10 / 50 / 100 / 200 / 500 Mbps和1，2，5和10 Gbps

管理式互联网访问包含管理式虚拟电路。
已分配的IP空间堵塞基准线支持IPv4/24转/29和IPv6

购买管理式互联网访问时，必填。
分布式防火墙（DFW）每核心基准/超额提供micro‑分段的附加功能。

服务选项​

MPC ST 包含多种可单独订购的服务选项。

灾难恢复​

MPC灾难恢复是一种自助服务选项，它使用三个客户可选择的SLA配置文件提供崩溃一致的虚拟机复制。它支持Flex和ST部署之间的复制，包括混合配置。辅助数据中心VDC可使用容量较低的计算或存储，前提是其足以满足预期的工作负载。

灾难恢复要成功，VDC和网络拓扑必须支持连接到互联网，本地网点或辅助数据中心的机柜。虚拟机故障转移的自助服务测试，以验证故障转移行为是否符合要求。

灾难恢复

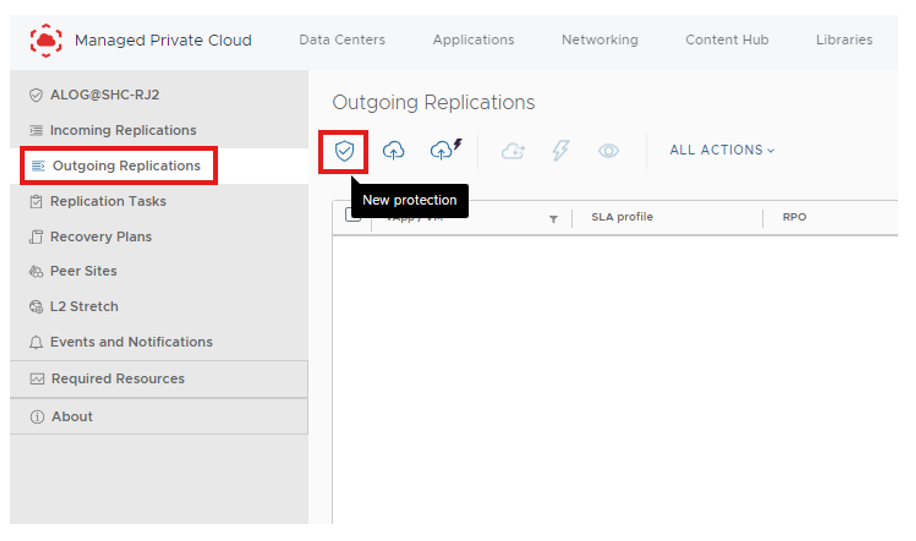

要配置服务，可以在运营控制台中将虚拟机分配给SLA配置文件。激活复制后，虚拟机数据将复制到所选的次要VDC。

MPC灾难恢复提供以下服务级别协议 (SLA)：

参数价值描述
RPO黄金：1 hour
白银：4小时
铜牌：24小时		复制完成的时间范围。
RTO30 minutes在客户发起故障转移后，必须在辅助数据中心启动虚拟机的时间范围。RTO在客户发起故障转移后启动。
# 保留点黄金：最新+ 8分
白银：最新+ 6积分
铜牌：最新+ 2分		所有配置文件均包含最新还原点以及定义数量的自动存储的还原点。

还原点使用期限上限为2天。

灾难恢复功能使用基于I/O筛选器的捕获技术。此方法可避免与基于快照的复制相关的性能影响。

  • 故障转移

需要故障转移时，客户可以通过运营控制台发起工作负载的故障转移至辅助数据中心。虚拟机将根据选定的服务水平协议配置文件进行复制，复制网络由Equinix运营和监控，作为服务的一部分。

客户相关连接(包括虚拟机和应用连接)超出了MPC灾难恢复选项的范围，必须事先做好准备，以确保数据中心，互联网，机柜和本地网点之间的连接。

当主数据中心重新投入运行时，客户会在运营控制台中反转复制方向。复制恢复后，虚拟机和应用程序可在客户选择的合适时间移回主数据中心。

  • 责任

有效的灾难恢复责任包括了解哪些活动影响性能和容量，以及这些活动在Equinix与客户之间的划分。

活动Equinix客户
为灾难恢复站点选择合适的MPC计算和存储设备IRAC
在操作控制台中提供所选的 SLA 配置文件IRAC
在操作控制台中配置灾难恢复IRAC
确保灾难恢复站点容量足以应对灾难恢复。IRAC
管理复制基础架构和连接RACI
在故障转移期间配置客户连接和网络IRAC
  • 购买单位

MPC灾难恢复功能按虚拟机每月购买，具体取决于所选的SLA配置文件作为主要数据中心的服务选项，定价包括复制连接和带宽。辅助数据中心的计算和存储容量成本属于MPC服务的一部分。另外还需要为虚拟机提供多站点网络连接。

购买商品等级单位计算类型描述
服务选项 – 灾难恢复铜级
银级
黄金级		虚拟机基准线
超额		根据选定的服务级别协议 (SLA)，将虚拟机复制到另一个数据中心中选定的辅助 MPC VDC。
  • 计量

为确定要计费的复制虚拟机数量，每天将计算属于特定SLA配置文件的所有虚拟机。如果在一个月内在不同SLA配置文件之间更改虚拟机，则将相应收取费用。

  • 关系和依赖关系

    • MPC Disaster Recovery 仅适用于 MPC Flex 和/或 MPC ST。
    • 该服务选项需要位于不同数据中心的两个 MPC VDC。
    • 该服务选项仅适用于指定的数据中心组合。

  • 解决方案架构

MPC复制要求现有安装的VMware Cloud Director才能完全正常运行。这意味着VCD必须准备就绪，以便通过_OrgVDC_组织虚拟数据中心为租户提供计算资源。MPC复制概念由以下设备组组成：

  • 云管理器设备- CRM
  • 云复制隧道- TUN
  • 云复制器- REP

在本地数据中心中，部署并配置了单个设备，以复制或迁移在vCenter托管基础设施上运行的虚拟机。

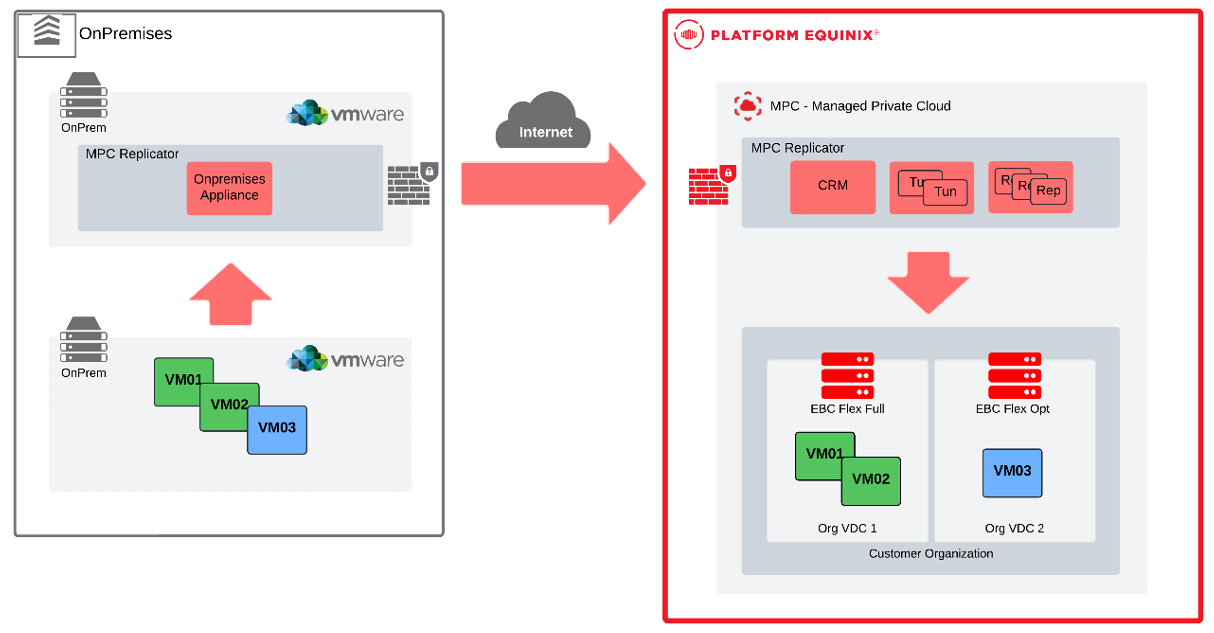

MPC复制解决方案

  • 使用案例

MPC复制支持两种不同的用例：灾难恢复和vApps/VM迁移。在这两种情况下，MPC都将始终是复制目标，源可以是另一个MPC站点，也可以是vApps/VM迁移使用案例中包含vCenter的本地VMware vSphere环境。MPC复制无法保护或迁移裸机服务器或由非VMware虚拟机管理程序管理的虚拟机。

灾难恢复

灾难恢复即服务DRaaS为在高效数据中心中运行的虚拟机提供保护服务，能够将此工作负载复制到MPC的虚拟数据中心(OrgVDC)，该虚拟数据中心可针对Flex或单一模态。

使用同步参数(默认SLA配置文件定义)，可以更改RPO，时间点，保留和带宽设置。

故障转移后虚拟机的配置方式也有一些设置，即每个网络适配器将连接到哪个网络，选择如何配置每个网络接口的IP地址等。

配置复制并完成初始同步后，每个保护域可以执行不同的操作：

  • 手动同步-管理员可以在配置的RPO窗口外发起手动同步。
  • 测试故障转移-用于从复制数据测试vApp/VM，并隔离绑定到目标站点，以保持源VM的正常运行。该操作后将执行清理流程，移除在目标上测试期间创建的所有虚拟机。即使在测试期内，也能保持复制正常运行。
  • 故障转移-在源站点停机时使用。在目标端，虚拟机是从复制的数据构建并启动的。
  • ****成功地将故障转移至目标端并在源端恢复正常运行后，客户可以决定回滚原始目标的复制方向并执行新的计划故障转移，从而将环境恢复到其原始状态。
  • 迁移-当两端都正常运行时使用。启动此操作后，源端的vApp/VM将关闭，在目标中，新的vApp/VM将根据复制数据构建并启动。

迁移

当客户打算按计划将工作负载迁移到MPC时，他们可以使用迁移工作流，从而简化该流程。配置新迁移后，MPC复制将启动从源到目标的vApp/VM复制。同步完成后，源虚拟机将关闭电源，源站点生成的任何增量将与目标同步。在目标端，MPC复制从VCD请求通过复制的数据构建新的vApp/VM并为其通电。迁移的工作负载可以进行自定义，以便为在新的虚拟数据中心中运行做好准备。灾难恢复用例一样，可以为多个vApps/VM组配置迁移。

  • 使用案例拓扑

本地到MPC：

本地连接到MPC

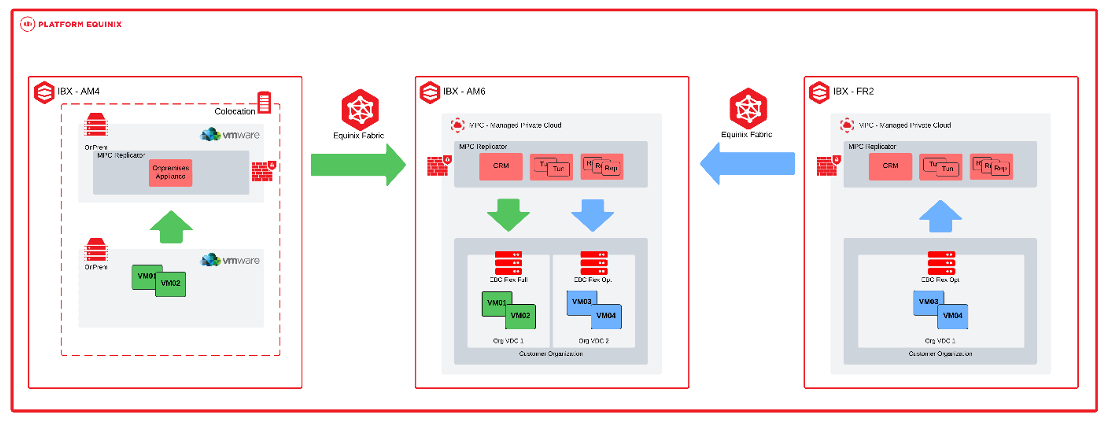

从Equinix到MPC或MPC到MPC的内部部署：

从Equinix到MPC或从MPC到MPC的内部部署

软件许可​

MPC软件ISO目录可在自助服务门户中获取。目录列出了可在OVDC中运行的虚拟机中使用的软件，包括开放源代码和许可软件。许可软件可通过软件许可产品购买。

拉伸簇​

Extended Cluster Service (拉伸集群服务)选项在所选位置可用。跨同一都会区的两个数据中心部署延伸集群，并进行同步存储复制，从而实现RPO=0配置。集群在每个位置必须拥有相等数量的主机。都会区中的一个位置被指定为主要位置，另一个位置被指定为次要位置。

  • 组织虚拟数据中心(OVDC)

组织虚拟数据中心(OVDC)提供具有vCPU，GB内存，存储资源和网络功能的逻辑环境，客户可在其中定义虚拟机。在拉伸集群配置中，可以选择三种类型的OVDC：

  • 虚拟机在主位置可用时运行；如果主位置不可用，虚拟机将迁移到辅助位置。
  • 虚拟机始终在主位置运行；当主位置不可用时，虚拟机不会迁移到辅助位置。
  • 虚拟机始终在备用位置运行；当备用位置不可用时，虚拟机不会迁移到主位置。

客户可以在MPC ST环境中定义一个或多个OVDC。vCPU有四种变体：

  • 完全——一个核心相当于一个虚拟CPU
  • 高——一个核心相当于两个虚拟CPU
  • 标准配置——一个核心相当于四个虚拟CPU
  • 优化–一个内核相当于八个vCPU

OVDC最多可使用四个可用存储配置文件：

  • 全面性能
  • 超高性能
  • 高性能
  • 性能

客户可以将多个不同变型和尺寸的OVDC组合起来，用于不同的用途。安全策略可在虚拟网络上配置，OVDC可以互连。

  • 网络和连接

延伸MPC ST服务的连接和网络选项‑也适用于延伸集群。访问MPC ST工作负载的联网和连接必须作为连接的一部分进行采购，且不包括在服务选项延伸集群中。

服务内容包括：

  • 用于在主位置和辅助位置之间进行同步数据复制的网络；此网络不能用于客户联网。
  • 用于 NSX 连接的网络。
  • 第三个地点，用于证明主要地点和次要地点的可用性。
购买单位计费类型单位描述
服务选项集群扩展主基准线每个集群具备跨集群能力，并能为主位置提供同步数据复制。
服务选项集群扩展辅助基准线每个集群支持跨集群同步数据复制，以覆盖辅助位置

对于扩展集群，两种服务选项都必须购买。

SAP工作负载的MPC ST​

与MPB和MPS的联合解决方案，为SAP环境提供完整的托管基础设施，集性能，连接性和运营简便性于一身。

签订MPC合同后，ST客户可以选择特定的SAP认证主机，这些主机将配置为处理SAP工作负载。SAP HANA工作负载目前受支持。

此服务选项仅限于提供MPC ST产品，该产品是适用于SAP工作负载的托管基础设施。客户负责在MPC ST下安装，配置，管理和运营SAP环境。

需要多个VDC，这些VDC将共享网络，因此将按DC组交付。

额外服务​

备份还原​

MPC资源的备份和恢复通过托管专用备份服务提供，该服务需单独订购。服务包括虚拟机数据或应用程序数据的备份。

自带许可证(BYOL)​

客户可以自带软件许可证，而不是通过服务购买许可证。在这种情况下，必须验证软件供应商许可证规则。客户负责满足软件供应商的所有合规要求。

支持计划​

支持计划提供额外服务，包括服务请求，增强支持，报告和设计协助。

  • Managed Solutions卓越支持计划是一项预付费计划，以折扣费率提供月度或年度(一次性支付)支持小时块。
  • 支持时间以15分钟为增量计算。
  • 如果没有预付费计划，支持将按卓越支持服务标准费率按小时收取，以15分钟为增量计算。
购买单位类型收费类型单位订购和账单
技术支持计划每月基准线小时每月预留技术支持工时
技术支持计划年度的基准线小时每年预留技术支持工时

支持计划适用于所有Managed Solutions产品，而非一个特定产品。

如果计划中的所有小时都用完，额外小时将按卓越支持服务每小时费率(标准小时费率)收取。

月度或预付费的Managed Solutions卓越支持计划小时数不会延续，如果未使用，将被没收。除非申请升级，否则超出预购买分配金额的预付费Managed Solutions卓越支持计划将按常规卓越支持服务费率收取费用。

该计划因国家而异，无法关联到特定的IBX数据中心。

迁移支持​

为了将客户的工作负载从本地迁移到MPC，Equinix提供了迁移工具，无需重构应用程序即可在自助服务中迁移工作负载。该工具支持来自vSphere或Cloud Director的VMware工作负载。客户会收到一个设备，该设备可安装在VMware环境中，并可与其MPC环境配对。该工具使用异步复制来传输工作负荷。

默认情况下，迁移通过公共互联网执行。根据请求，可以通过Equinix Fabric创建专用连接。Fabric连接费用通过Fabric服务单独收取。通过Fabric迁移时，无法使用现有虚拟电路，必须为迁移配置专用虚拟电路。互联网支持最高250 Mbps的速度，而Fabric连接支持最高10 Gbps的速度。

迁移工具是免费提供的。可通过支持计划请求额外支持。迁移完成后，工具将被禁用。

连接速度网络配置
互联网最高可达 250 Mbps否
Fabric最高10 Gbps是的，设置VLAN。

服务划分和启用服务​

MPC ST是一项具有预定义设计选择的托管服务。因此，MPC ST服务中并非所有VMware技术选项都可用。

以下是常见请求，但不支持。

访问权限​

  • 只能通过 MPC 操作控制台和 API 访问 vSphere 或 vCenter 功能。
  • 与 vCenter 和 vSphere 的集成仅限于通过 MPC 操作控制台公开的功能。

计算​

  • 每个虚拟机仅能创建一个并发快照。

虚拟磁盘​

  • 不支持通过MPC操作控制台或API在虚拟机之间移动虚拟磁盘。支持工单必须通过Equinix支持中心创建。
  • 不支持在多个虚拟机之间共享虚拟磁盘；不支持使用共享磁盘的 Microsoft Windows Server 故障转移群集 (WSFC)。

网络​

  • 不支持以下功能：
    • 使用单根 I/O 虚拟化 (SR-IOV) 和来自虚拟机的物理网卡访问
    • 在虚拟网卡上使用混杂模式
    • 在OVDC中使用中继技术连接客户自有路由器的网络
    • 通过冗余的二层解决方案（例如 Metro Connect）连接到 MPC。

购买单位​

MPC 服务按基准值或基准值加超额费用类型收费。

  • ****订单中定义的服务计量单位的特定体积。
  • 超额-超额-超出合同基线体积的服务消耗量。

购买单元目录

该表格列出了托管私有云的采购单位，包括计量单位和计费方式：

类别购买单位单位安装费计费方式超额
MPC服务连接性 – 路由每份基准线
连接性 – 客户路由每份基准线
连接 –Managed Firewall每份基准线
连接性 – 已路由加入每份基准线
MPC计算主机主机是基准线
MPC 服务选项网络 – 管理型虚拟电路 xx Mbps每份是基准线
网络 – 托管互联网接入 xx Mbps每份基准线
网络 – 附加 IP 地址空间 (/24 /25 /26 /27 /28 /29)每份基准线
网络 – 外部网络每份否基准线
网络 – 分布式防火墙（按核心）核心基准线
灾难恢复（金牌、银牌、铜牌）虚拟机否基准线是

角色与职责​

在服务履行和交付期间，Equinix与客户分担责任。以下部分概述了这些职责。

租户配置

活动Equinix客户
安排/执行项目启动会议RACI
安排/执行客户入职流程RACI
按照订单交付集群中的主机RACI1
按设计交付OVDCRACI1
按照设计交付商定的存储容量RACI1
根据订单交付连接类型RACI1
根据订单交付托管虚拟电路RACC
在 Fabric 门户中启动非托管虚拟电路IRAC
客户发起的虚拟电路配置RACC
根据订单交付托管互联网接入服务RACC
根据设计提供约定的网络功能（可选）RACC
MPC操作控制台的交付RACI1
交付操作控制台的管理员帐户RACI1

投入使用

完成入职流程后，测试流程将确认产品是否已成功交付并准备好计费。

活动Equinix客户
测试对托管解决方案门户网站上 MPC 产品页面的访问权限CIRA
测试对 MPC 操作控制台的访问权限CIRA
根据预览证据确认 MPC 履行情况CIRA
在内部系统中将产品设置为对客户启用RAI

运营

一旦为客户启用托管私有云服务，则适用以下操作事项：

活动Equinix客户
服务的技术管理（整体）RAC我¹
服务中客户环境的功能管理（总体）I²RAC
MPC基础设施监控和维护RAI
创建、导入和管理虚拟机和vAppsI²RAC
扩大和缩小虚拟机的规模I²RACI
管理虚拟机快照RACI
用控制台管理对虚拟机的访问RACI
创建和管理包含客户拥有的 ISO/OVA 文件的库RACI
分开或分组虚拟机以提高可用性或性能I²RAC
NFV：标准防火墙I²RAC
NFV：路由（静态）I²RAC
NFV：路由RACI
NFV：北约I²RAC
NFV：DHCPI²RAC
NFV：VPN (IPsec)I²RAC
设置和管理脚本编写和自动化功能RACI

RACI 代表负责任、有问责、有咨询、有信息。

  1. 只有对用户环境的运作有影响的任务，才必须告知。
  2. 只有对服务的运行和/或管理有影响的任务才需要告知。

事件管理​

事件管理包含在服务支持中。所有事件均根据优先级处理。Equinix根据所提供的信息报告和评估事件后确定优先级。

优先级影响/紧迫性描述
P1 高Equinix根据服务说明因中断而交付和管理的服务/环境意外不可用。用户无法履行对其用户的义务。无法使用此功能，用户蒙受了直接明显的损坏。必须立即恢复服务；生产环境不可用，平台范围中断。
P2 中等服务无法提供全部功能或部分功能或性能下降，因此用户受到影响。无法使用该功能，用户蒙受了直接明显的损坏。此功能可用性有限，服务可能会受到影响。该服务必须在同一工作日内修复；环境不可用。
P3 低该服务目前仅对一个或多个用户提供有限的可用性，并且已有相应的解决方法。服务修复时间由报案人协商确定。
注意

本分类不适用于例如由用户特定应用程序、用户操作或依赖于第三方造成的中断。事件可通过Managed Solutions下的客户门户网站提交。P1事件需要通过电话提交。

服务请求​

服务请求用于报告服务问题，或在实施或配置更改过程中请求协助。标准配置更改可通过MPC自助‑服务门户网站即服务请求申请。24×7×365天提供支持。提供两种类型的服务请求：

  • ****服务范围内且不产生额外费用的服务请求。
  • 额外-超出服务范围并产生额外费用的服务请求。
请求名称包含/附加
在多个 OVDC 上创建 DC 组额外
更改外部访问 OVDC API额外
为操作控制台添加用户包括
从操作控制台中移除用户包括
更改用户的权限包括

上面未列出的更改可通过选择服务请求模块中的“更改”来请求。Equinix将执行影响分析，以确定可行性，成本和交货时间。与服务请求相关的费用将从卓越支持计划余额中扣除。如果余额不足，将按通行汇率开具费用发票。影响基准容量，订购数量或任何影响月度服务费的更改的请求，必须通过Equinix销售团队申请。

报告​

作为服务的一部分，客户将收到每月服务报告，内容涵盖以下主题：

  • 已提交工单与 SLA 参数的对比情况
  • 每OVDC容量

服务水平​

服务水平协议(SLA)定义了适用于MPC服务的可测量性能水平，并指定了如果Equinix未能满足这些水平，客户可采取的补救措施。以下列出的服务信用是未能达到本节定义的服务水平阈值的唯一排他性补救措施。

优先级响应时间¹分辨率时间²工作执行SLA³
P1< 30分钟< 4小时24小时全天候95%
P2< 60分钟< 24小时24小时全天候95%
P3< 120分钟< 5天24小时全天候95%

¹响应时间是从提交故障单的那一刻起计量，直至Equinix Managed Solutions专家提供正式响应为止。
T Ü V ²时间衡量从工单创建到关闭，取消或移交给IBX支持。
³服务水平协议适用于响应时间，有关服务水平协议的详细信息可在产品政策中找到。

MPC服务的可用性级别指单个OVDC的可用性。当Equinix管理的基础设施故障导致OVDC进入错误状态并直接导致客户服务中断时，则认为MPC服务不可用。

可用性服务级别描述
99.95%+当一个月内 OVDC 总不可用时间少于 22 分钟时，即可实现。

服务信贷制度适用于产品政策中定义的可用性服务水平协议。MPC服务的可用性不包括数据恢复。客户负责恢复其数据。签订托管专用备份后，可使用托管专用备份运营控制台通过自助服务恢复数据。如果托管专用备份并未签约，则数据还原是客户的责任。

用户指南​

MPC操作控制台​

MPC 操作控制台提供自动化工具和 API 来管理 MPC 资源，包括以下内容：

  • 管理跨多个 Equinix 数据中心的 OVDC
  • 创建、导入和管理虚拟机和vApps
  • 虚拟机大小（向上和向下扩展）
  • 创建虚拟机快照
  • 访问虚拟机控制台
  • 查看性能统计数据
  • 创建库并填充 ISO 和 OVA 文件
  • 无需 VPN 即可通过 Web 浏览器直接访问 MPC 自助服务门户和 VM 控制台
  • 丰富的脚本编写和自动化选项（API）
  • 分开或分组虚拟机以提高可用性或性能
  • 管理防火墙规则和微隔离
  • 创建和管理 IPv4 的静态路由规则
  • 创建和管理 IPv6 静态路由规则
  • 创建和管理 NAT、DHCP 和 VPN（二层）
  • 创建和管理 IPsec VPN 三层站点到站点隧道
  • 创建和管理路由通告（VRF）

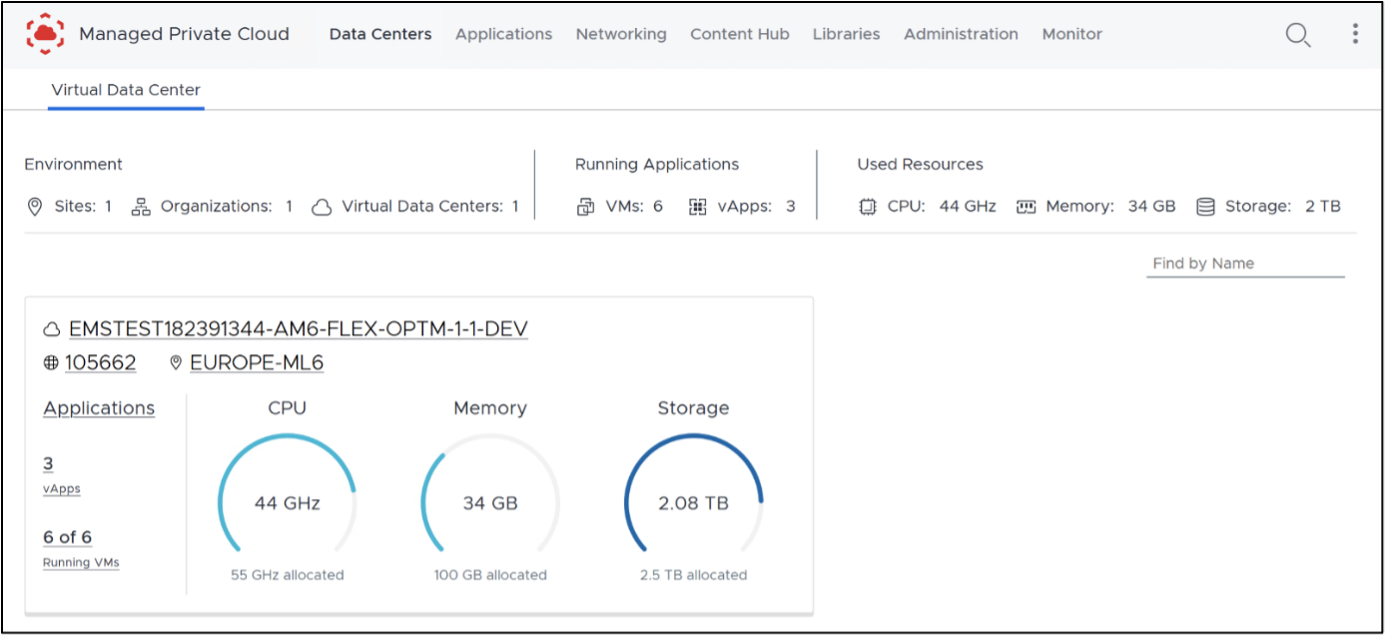

MPC运营控制台

访问MPC ST

要访问管理式私有云(MPC)，请转到客户门户网站。在那里，您可以访问以下内容：

  • Managed Solutions门户网站(MPC)–用于提出工单，提交服务请求和查看MSP使用情况洞察。
  • 运营控制台–用于管理和运营MPC资源。

地区

操作控制台提供对特定区域内MPC资源的访问权限。MPC在四个地区可用：南美，北美，欧洲和亚洲。

每个MPC实例都与一个区域相关联。区域中存在实例时，可以通过从客户门户网站的Managed Solutions区域中选择区域选项来打开其相应的操作控制台。

登录到相应的区域控制台后，您对资源的访问将按组织和组织虚拟数据中心 (OVDC) 进行组织。

组织

运营控制台中有一个组织(Org)代表客户。该组织可视为该区域所有MPC资源的容器，包括虚拟数据中心，用户和内容库。登录MPC操作控制台时，组织名称为必填项。

组织虚拟数据中心(OVDC)

组织虚拟数据中心(OVDC)将您用于运行工作负载的计算，存储和网络资源进行分组。单个组织可包含多个OVDC，这些OVDC可能因IBX网点(例如阿姆斯特丹，伦敦或阿什本)或计算性能配置文件而有所不同。如果您需要额外容量或额外OVDC，请联系指定的服务交付经理或客户经理申请。

租户角色

注意

以下租户角色仅适用于管理式私有云单租户和管理式私有云Flex变体。

租户角色定义MPC租户中的用户可用的权限和操作。在通过客户门户网站添加用户后，将为其分配角色。角色决定用户可以在操作控制台中执行哪些操作，以及他们可以使用哪些API功能。

在新MPC环境的初始部署期间，Equinix创建了第一个客户管理员账户，作为上线流程的一部分。此账户使用客户提供的名称和电子邮件地址创建，并自动分配“租户管理员”角色，该角色提供对MPC操作控制台的完整访问权限，包括租户级管理和配置功能。

支持以下角色：

租户管理员-租户管理员角色提供对MPC租户的完全管理访问权限。分配此角色的用户可以在整个环境中管理租户配置，用户访问权限和自动化功能。租户管理员权限包括：

  • 访问虚拟机控制台
  • 创建和删除快照
  • 创建和删除个人 API 令牌
  • 创建、修改和删除组织范围的服务帐户
  • 在租户范围内创建、修改和删除虚拟机
  • 在租户范围内创建、修改和删除虚拟应用程序
  • 在租户范围内创建、修改和删除网络
  • 在租户范围内创建、修改和删除内容库及库内容。
  • 在租户范围内配置边缘网关
  • 配置关联规则
  • 查看租户范围内的任务和事件日志

租户用户-租户用户角色允许用户在MPC租户中创建和管理工作负荷和选定资源，而无需访问租户范围的管理设置。租户用户权限包括：

  • 访问虚拟机控制台
  • 创建和删除快照
  • 创建和删除个人 API 令牌
  • 在租户范围内启动和停止虚拟机
  • 在租户范围内启动和停止虚拟应用程序
  • 在租户范围内更新虚拟机工具
  • 查看租户范围内的任务和事件日志

租户查看器-租户查看者角色提供对租户配置和资源状态的只读访问权限。分配此角色的用户可以查看可供租户用户角色使用的相同资源和信息，但有以下限制：

  • 对虚拟机或虚拟应用程序没有创建、修改或删除 (CRUD) 权限
  • 无控制台访问权限

管理 MPC ST​

用户管理

运营控制台的用户通过客户门户网站进行管理。请参阅用户和密码管理。添加用户后，必须提交服务请求，以便将MPC租户角色分配给用户。

要使用其他身份来源，可以在客户门户中配置身份联合，以便与外部身份提供商集成。这样，用户就可以使用其公司凭据登录。

API访问权限

管理式私有云(MPC)运营控制台API旨在实现编程访问和自动化。常用自动化工具包括Terraform，Ansible，Python和基于XML或JSON的API调用。API的身份验证要求在运营控制台中生成访问令牌。支持两种访问方法，每种访问方法针对不同的使用案例而设计。

方法详细信息
API令牌•代表客户门户网站或联合用户账户对运营控制台的API访问权限，以实现个人编程访问。
•可通过所有客户门户网站或联合用户账户配置。
服务账户•使用用于全组织自动化的独立账户和第三方工具或应用程序的API访问运营控制台。
•只能由拥有租户管理员角色的用户配置。
•可以分配其中一个受支持的角色。
•仅支持API访问。

Terraform自动化

Terraform是一款基础设施即代码工具，允许使用人类可读的配置文件定义云和本地资源。这些文件可以进行版本控制，重复使用和共享，从而在基础设施的整个生命周期内实现配置和管理一致的工作流程。

Terraform可用于管理计算，存储和网络等低级资源。大多数操作控制台功能都可通过API或Terraform获得。有关更多信息, 请参阅Terraform提供程序文档。

API令牌

API令牌可通过客户门户网站或运营控制台中的联合用户账户创建，用于个人编程访问。创建API令牌的方法如下：

  1. 登录运营控制台。从右上角菜单中打开_用户偏好设置_。
  2. 前往_API令牌_部分并选择_新建_。
  3. 输入令牌名称，然后选择创建。
  4. 将生成的令牌复制并存储在安全位置。令牌仅显示一次，关闭此屏幕后无法再次查看。令牌丢失，则必须生成新令牌。
  5. 创建完成后，该令牌会出现在 API 令牌列表中，不再需要时可以撤销该令牌。

服务账户

服务账户的敏感性质，只能由拥有“租户管理员”角色的用户创建，查看和删除服务账户。创建服务账户的方法如下：

注意

服务帐户是其在操作控制台中创建的任何对象的所有者。

  1. 登录运营控制台。打开“管理”，然后选择“服务账户”并选择“新建”。
  2. 输入服务账户的名称，分配角色，然后使用魔杖生成唯一ID。选择“下一步”以继续。
  3. （可选）为服务帐户分配一个或多个配额限制。
  4. 选择“完成”以创建服务账户。
  5. 创建后，当查看服务账户属性时，“客户ID”字段中会显示API密钥。大多数服务账户设置都可以稍后通过选择编辑进行修改。

API资源管理器

API Explorer 提供了一个图形界面，用于查看、测试和执行 API 调用，可通过操作控制台访问。

  1. 在操作控制台中，打开右上角的菜单，然后选择_帮助_> API资源管理器。
  2. API Explorer 公开了基于 Swagger 的 JSON API，并允许以当前登录用户帐户的名义执行 API 调用。

操作控制台

当用户登录客户门户后，可以通过导航至托管解决方案门户，选择托管私有云，然后选择所需区域来访问操作控制台。

通过URL直接访问操作控制台并选择“登录”，则用户将被重定向至客户门户网站以使用客户门户凭据进行身份验证。客户门户网站还支持配置与组织身份提供商基于SAML的联盟，使用户能够使用其公司凭据访问运营控制台。

通过操作控制台，可以执行创建虚拟机、网络和安全规则的操作。

vApp

vApp是虚拟数据中心内的一组虚拟机，例如，表示应用场景。虚拟机可以作为一个组进行管理，例如拍摄快照或重启虚拟机，也可以在vApp中单独管理单个虚拟机。可以为虚拟机和vApp分配租约期，过期后将自动移除。默认租约设置为永不过期。

vApp的创建可以包含虚拟机，也可以不包含虚拟机。在创建虚拟机之前设置vApp网络时，创建不带虚拟机的vApp非常有用。

创建新vApp

  1. 转至主页应用程序> vApp下，选择构建新vApp，提供名称和说明，然后选择构建。等待该流程完成。
  2. vApp窗口中的选项：
    • 选择电源以打开vApp，将其关闭，重启或暂停。vApp包含虚拟机时，这些操作才可用。
    • 选择更多以在vApp中添加虚拟机或移除虚拟机。
    • 选择“详情”以查看或修改其他信息。

虚拟机

虚拟机既可以作为vApp的一部分创建，也可以作为独立虚拟机创建。建议在vApp中创建虚拟机。vApp最多可包含100个虚拟机，虚拟机可在vApp之间移动。不同vApp中的虚拟机之间也可以创建网络。

在 vApp 中创建虚拟机具有诸多优势，例如按任务、功能或保留要求对虚拟机进行分组；配置启动和关闭顺序；通过 vApp 网络图提高网络配置的可见性；以及通过基于角色的访问实现委派管理。

分配的存储资源和GB内存在分配的存储策略下被视为已使用的存储。虚拟机启动时，计算资源将从组织虚拟数据中心(OVDC)的计算配额中扣除。

新虚拟机最常用的操作系统安装方法包括从私有或共享Equinix目录中选择ISO文件，允许虚拟机在启动后从ISO文件引导并开始安装过程。另一种选择是在创建工作流程期间，从管理员工作站上的OVF或OVA文件创建新的虚拟机和vApp。

创建虚拟机

  1. 前往应用程序>虚拟机并选择创建虚拟机, 或在vApp上选择更多并选择添加虚拟机。
  2. 按照[创建]对话框中的步骤操作，然后选择**[确定]**并等待虚拟机创建完成。
    1. 请输入姓名和计算机名称。
    2. 为类型选择“新建”。
    3. 选择虚拟机创建后是否自动启动。
    4. 选择操作系统系列、客户操作系统和启动映像。
    5. 配置启动选项，包括 EFI 安全启动和启动设置。
    6. 如有需要，请配置可信平台模块 (TPM) 设置。
    7. 配置计算资源，包括 CPU、核心数和内存。
    8. 配置存储，包括存储策略和磁盘大小。
    9. 配置网络设置。
  3. 在虚拟机屏幕中：
    1. 选择**[电源**]以开启或关闭虚拟机，重启虚拟机或暂停虚拟机。
    2. 选择更多以装载安装媒体，管理快照，打开控制台或删除虚拟机。
    3. 选择查看以显示或修改配置详情和其他设置。

将安装媒体从目录链接到虚拟机

如果目录已存在且安装介质已上传，则可以将其附加到虚拟机。

  1. 找到虚拟机并选择**[更多**]。
  2. 选择插入媒体并选择安装文件。该文件已作为虚拟CD-ROM连接。
  3. 作业完成后，建议通过选择弹出媒体来分离安装文件。

虚拟机控制台

虚拟机可通过运营控制台进行管理。控制台类型有两种：

  • 可通过浏览器访问的 Web 控制台。
  • VM远程控制台需要安装插件。

安装媒体(ISO)不能直接从本地设备使用。必须先将媒体上传至目录，然后才能将其装载到虚拟机。

Windows设备的VM远程控制台插件可在共享目录中找到。对于macOS和Linux (包括Windows via Workstation)，VMRC功能包含在VMware Fusion Pro和VMware Workstation Pro中。这些应用程序需要单独的许可，且不包含在MPC中，也不由Equinix提供。

  1. 从vApp或虚拟机概览中找到虚拟机。
  2. 选择更多并选择所需的控制台类型：Web控制台(无需插件)或VM远程控制台(需要插件)。

快照

在执行操作之前，快照捕获完整虚拟机或vApp的状态。操作控制台一次只允许一个快照，无论是否处于活动内存状态。拍摄快照会暂时使虚拟机或vApp的存储利用率翻倍。快照可能影响虚拟机性能。建议将快照最多保留2-3天；超过一周的快照将自动移除。长期保留虚拟机状态，请创建克隆或对虚拟机或vApp执行备份。

  1. 找到虚拟机或vApp，选择操作>快照，然后选择创建快****照，然后确认。
  2. 要将虚拟机还原到快照状态，请选择还原为快照并确认。
  3. 要删除快照，请选择“移除快照”并确认。
注意

从包含现有快照的虚拟机创建新快照时，旧快照将被移除。虚拟机上必须安装VMware Tools，才能访问所有快照选项。

目录

运营控制台中的目录存储vApp，虚拟机和媒体文件(例如ISO镜像)。Equinix提供包含一组ISO文件的共享目录。共享目录与OVDC相关联，特别是环境的都会区。

还可以创建私有编录来存储安装媒体或模板。可以直接上传文件，也可以从现有虚拟机或vApp创建模板。私有目录中存储的文件计入OVDC存储配额。所有上传的软件都必须符合供应商许可要求和Equinix政策。目录只能用于ISO和OVF文件。

创建目录

要存储安装介质或模板，必须先创建目录。

  1. 在主屏幕上，选择菜单图标（三条水平线）。
  2. 在内容中心屏幕中, 选择目录, 然后选择新建。
  3. 输入目录的名称和描述。目录可存储在任何可用的存储配置文件中。默认情况下，选择最快的配置文件。要选择特定存储配置文件，请启用特定存储策略的预配置，选择ORGOVDC，然后选择所需的存储策略。

添加安装媒体

当目录可用时，可以将安装媒体上传到目录中。

  1. 前往内容库>媒体和其他，然后选择添加。
  2. 在新屏幕中，选择目录，单击上传图标(箭头指向上方)以打开文件浏览器。选择安装文件并单击确定确认。
  3. 根据需要编辑名称，然后选择**“确定”**开始上传。在“媒体和其他”概览中，上传过程中会出现一个旋转指示符。上传完成后，将出现绿色复选标记。文件即准备就绪，可供使用。
  4. 选择文件名旁边的三个点，可以选择删除文件或将其下载到工作站。

创建vApp模板

可以通过从本地工作站上传文件或使用现有vApp来创建vApp模板。仅当vApp仅包含一台虚拟机时，才能创建基于vApp的单个虚拟机的模板。

  1. 找到要用作源的vApp，选择更多，然后选择添加到目录。选择目标目录并输入名称。如果在创建模板之前安装了VMware Tools，则可以创建精确副本，也可以调整虚拟机设置。
  2. 若要访问vApp模板，请前往内容中心>目录并打开相关目录。模板可用后，即可用于部署新虚拟机。

共享目录

Equinix为每个MPC都会区提供共享目录(OS-CATOL-1)，其中包含一组操作系统变体。选择与部署虚拟机的都会区关联的目录。共享目录与该都会区的MPC变体(FLEX或ST)相关联。如果在同一都会区中同时使用MPC Flex和MPC ST，则该都会区的两个目录可见。

连接和网络

运营控制台提供了多个选项，用于连接和访问组织内或外部的服务。根据所选连接模型，OVDC将通过桥接(订单中的MPC连接客户路由)或路由(订单中的MPC连接路由)创建。

操作控制台中可用的网络功能取决于选择的是客户路由连接还是路由连接。

在操作控制台中，可以通过自助服务创建两种类型的网络：

  • 隔离网络(内部连接)：隔离网络仅适用于OVDC内的虚拟机。
  • 路由网络(外部连接)：路由网络可通过Edge网关访问OVDC以外的外部网络。
MPC连接类型隔离已路由
建立关联是否
路由是是

MPC网关防火墙架构​

MPC使用分层网关防火墙架构，该架构结合了外围和工作负载级别控制来保护南北和东西流量的安全。MPC防火墙设计包括两种主要类型或层级的防火墙：

  • 网关防火墙(南北)：保护MPC周边并处理流入或流出环境的流量。

  • 分布式防火墙(东西)：在vNIC级保护工作负载，并在OVDC中提供微‑分段。

创建隔离的OVDC网络

组织虚拟数据中心(OVDC)网络使虚拟机(VM)能够相互通信，并可选择与外部网络通信。单个OVDC可包含多个网络。

  1. 在运营控制台虚拟数据中心控制面板中，选择创建网络的OVDC。
  2. 在左侧导航面板中，选择网络。
  3. 单击新建。
  4. 在_范围_下，选择隔离网络的当前OVDC。
  5. 在_新建组织VDC网络_对话框BOX的_网络类型_页面中，选择隔离，然后单击下一步。
  6. 在_常规_页面中，输入网络的_名称_和_说明_。
  7. 在_网关CIDR_字段中，从下拉列表中选择网络的IP空间。Equinix根据客户在部署期间的输入预先填充此列表。
  8. 当需要 IPv6 时，可以启用双栈。
  9. 启用“允许访客 VLAN”功能，即可允许连接的虚拟机内使用多个 VLAN。
  10. 单击下一步。
  11. (可选)在_静态IP池_中，输入该网络上虚拟机的IP地址范围，然后单击添加。操作控制台可以在虚拟机创建过程中自动分配IP地址。如果未配置，IP分配必须在虚拟机创建期间手动完成。 示例：如果网关地址为192.168.1.1/24，则为192.168.1.10–192.168.1.100的静态IP池可提供91个可用IP地址。如有需要，可稍后添加其他范围。
  12. 完成后，单击下一步。
  13. (可选)在_DNS_页面中，输入DNS信息，然后单击下一步。如果省略，则必须在创建虚拟机时手动输入DNS设置。
  14. 在_即将完成_页面上，查看所有设置，然后单击完成。

创建路由OVDC网络

路由OVDC网络使虚拟机(VM)能够通过第3层(L3)路由相互通信并与外部网络通信。单个OVDC可包含多个路由网络。创建流程因是否使用分布式防火墙功能而有所不同。

  1. 在运营控制台虚拟数据中心控制面板中，选择创建网络的OVDC。
  2. 在左侧导航面板中，选择网络，然后单击新建。
  3. 如果未使用分布式防火墙，请在_范围_下选择_当前组织虚拟数据中心_。
  4. 在新建OVDC网络对话框BOX的_网络类型_页面中, 选择路由, 然后单击下一步。
  5. 在_Edge Connection (边缘连接_)下，选择路由分段将连接的Edge网关。
  6. 在_常规_页面中，输入网络的名称和说明。
  7. 在_网关CIDR_字段中，从下拉列表中选择网络的IP空间。此列表由Equinix根据部署期间提供的客户输入预先填充。
  8. 如果需要 IPv6，请启用双栈。
  9. 启用“允许访客 VLAN”功能，允许连接的虚拟机内存在多个 VLAN。
  10. 单击下一步。
  11. (可选)在_DNS_页面中，输入DNS设置，然后单击下一步。 如果此处未配置，则必须在创建虚拟机期间手动添加 DNS 信息。
  12. 在_即将完成_页面上，查看选择，然后单击完成。 网络创建完毕并连接到 OVDC 后，即可配置边缘网关来控制哪些流量可以进出 OVDC。

使用分布式路由网络时：

  • 分布式网络之间的流量使用分布式防火墙进行防火墙保护，因为它不经过边缘网关。
  • 进出环境的流量都会经过边缘网关，网关防火墙会在此处生效。
  • 分布式防火墙需要 MPC 分布式防火墙服务选项，该选项必须作为 MPC 合同的一部分进行订购。
注意

如果启用了分布式路由，网关防火墙将不适用于此网络，必须使用分布式防火墙(DFW)。南北防火墙仍然可用。禁用分布式路由，则只有网关防火墙可用于此路由网络。

允许访客VLAN

启用此选项后，可以在虚拟机的网络接口上配置VLAN标记(802.1Q标记)。这允许在同一路由或隔离网段上运行多个VLAN。

创建网关防火墙规则

操作控制台提供功能齐全的第4层防火墙，以控制跨越安全边界的流量，包括南北(OVDC与外部网络之间的流量)和东西(OVDC网络内部和之间的流量)。为防火墙规则指定网络或IP地址时，支持以下格式：

  • 单个 IP 地址
  • IP 地址范围（例如，192.168.1.10–192.168.1.50）
  • CIDR 表示法（例如，192.168.2.0/24）
  • 关键词：内部、外部或任何
  1. 在运营控制台虚拟数据中心控制面板中，选择包含创建防火墙规则的Edge网关的OVDC。
  2. 在左侧导航面板中，单击边缘。右侧将显示可用的Edge网关。
  3. 选择要配置的_Edge网关_，然后打开“防火墙”选项卡。
  4. 在“防火墙”选项卡中，可以创建和管理防火墙规则。
  5. 单击“新建”以添加新规则。对于新规则，请指定以下字段：
    • 姓名
    • 应用程序
    • 语境
    • 来源（IP 地址、IP 地址集、静态组）
    • 目标地址（IP 地址、IP 地址集、静态组）
    • 操作（允许、放弃、拒绝）
    • 协议（IPv4、IPv6 或两者兼有）
    • 日志记录
    • 注释
  6. 在_源_和_目标_字段中，定义规则的地址。要指定IP或范围，请单击IP并输入值，然后单击保留。要重复使用IP组，请转至“分组对象”并单击**“+”**以创建IP集。然后，可以为多条规则选择此IP集。
  7. 在应用程序字段中，单击**+，然后在添加服务对话框BOX中，指定协议，源端口和目标端口。或定义自定义协议/端口组合。完成后，单击保留**。自定义应用程序也可以提前创建并应用于防火墙规则。
  8. 选择规则的操作为“接受”(“允许”)或“拒绝”(“放弃/拒绝”)。如果配置了syslog服务器，请选择启用日志记录。
  9. 单击保存更改以完成规则。

防火墙规则的示例是允许来自互联网的HTTPS流量。本示例使用已分配的公有IP地址。源是any (OVDC中的任意IP地址)。源端口也是any。目标为私有IP地址，HTTPS的目标端口为443。为此，您需要进行DNAT配置。

创建NAT规则

网络地址转换(NAT)允许更改源或目标IP地址，以便流量能够通过路由器或网关。Edge网关上最常见的NAT类型包括：

  • 目标地址转换（DNAT）——改变数据包的目标IP地址。
  • 源地址转换 (SNAT) - 更改数据包的源 IP 地址。

其他选项包括：

  • 无DNAT
  • 没有 SNAT
  • 反身动词

虚拟机(VM)要从其OVDC访问外部网络资源，在某些使用情况下可能需要NAT。在这些情况下，请使用以下选项之一：

  • Equinix提供的公共互联网IP地址。
  • 通过 MPC Connect 构建专用网络。
注意
  • 此功能主要适用于边缘网关配置公网 IP 地址而虚拟机使用私有 IP 地址的情况。
  • NAT规则仅在启用防火墙时起作用。防火墙应始终保持启用状态。

DNAT更改数据包的目标IP地址，并对回复流量执行反向操作。DNAT可用于通过公有IP地址公开在专用网络上运行的服务。

  1. 在操作控制台虚拟数据中心仪表板中，选择包含创建 DNAT 规则的边缘网关的 OVDC。
  2. 在左侧导航面板中，单击边缘。选择NAT选项卡并添加新的NAT规则。
  3. 在_NAT_部分中，单击**+ DNAT规则**。
  4. 在_"NAT操作"_中，选择NAT规则的类型。
  5. 输入_外部IP_ (例如10.30.40.95)。
  6. 输入_外部端口_(例如443)。
  7. 输入_内部IP_ (例如192.168.1.10)。
  8. 高级设置
    • 州-启用或禁用规则
    • 日志记录-记录规则
    • Priority (优先级)-值越低意味着优先级越高，默认值为0
    • 防火墙匹配
      • 匹配内部地址
      • 匹配外部地址
      • 旁路
    • 应用对象-留空
  9. 如果配置了syslog服务器，请选择启用日志记录。
  10. 完成后，单击保留，然后单击保存更改。

创建SNAT规则

SNAT会更改数据包的源IP地址，并对回复流量执行反向操作。访问外部网络(如互联网)时，需要SNAT规则才能将内部IP地址转换为外部网络上可用的地址。

  1. 在操作控制台虚拟数据中心仪表板中，选择包含创建 SNAT 规则的边缘网关的 OVDC。
  2. 在左侧导航面板中，单击边缘。选择NAT选项卡并添加新的NAT规则。
  3. 在_NAT_部分中，单击**+ SNAT规则**。
  4. 在_“NAT操作_”中，选择SNAT。
  5. 外部IP -外部网络(通常命名为VCD_CUSTOMER_CUSTOMER WAN)。
  6. 内部IP -转换用于互联网访问的网络或IP地址。
  7. 高级设置
    • 州-启用或禁用规则
    • 日志记录-记录规则
    • Priority (优先级)-值越低意味着优先级越高，默认值为0
    • 防火墙匹配
      • 匹配内部地址
      • 匹配外部地址
      • 旁路
    • 应用对象-留空
  8. 完成后，单击保留，然后单击保存更改。

不创建SNAT规则

SNAT规则都不会否定现有SNAT规则。可以创建无SNAT规则，以绕过发往特定IP地址的流量的SNAT。为确保正确的处理顺序，必须为无SNAT规则分配比SNAT规则更高的优先级(较低的数值)。默认优先级为0，即最高优先级。

  1. 在操作控制台虚拟数据中心仪表板中，选择包含创建 NO SNAT 规则的边缘网关的 OVDC。
  2. 在左侧导航面板中，单击边缘。选择NAT选项卡并添加新的NAT规则。
  3. 在_NAT_部分中，单击**+无SNAT规则**。

配置IPsec VPN

操作控制台支持以下几种类型的站点到站点 VPN 连接：

  • 同一组织内的边缘网关
  • 另一组织（Equinix 或其他 vCloud 服务提供商）中的边缘网关
  • 提供 IPsec VPN 端点的远程网络，例如云服务提供商或托管环境

根据连接类型，必须为两个端点配置IP寻址和共享机密。允许通过VPN连接通信的OVDC网络。

在配置 IPsec VPN 设置之前，请记下要用作隧道端点的边缘网关的 IP 地址。

  • 在操作控制台虚拟数据中心仪表板中，选择包含要配置的边缘网关的 OVDC。
  • 在左侧导航面板中，单击边缘。
  • 在_Edge_页面上，选择Edge网关。
  • 在_“服务_”选项卡中，找到“IPsec VPN”选项，然后单击**“新建**”以创建新的IPsec VPN配置。

配置Edge网关IPsec VPN设置

  1. 配置名称，启用登录以查看日志，其余选项保持默认值。
  2. 对等认证模式
  • 预共享密钥：用于验证和加密连接的共享机密。字符串必须为32到128个字符之间的字母数字字符串，并至少包含一个大写字母，一个小写字母和一个数字。两个站点上的此值必须相同。
  • 证书：要使用证书，请上传证书和CA证书。

  1. 端点配置

    本地端点

    • IP 地址：Edge网关的外部IP地址。
    • 网络：输入可以访问VPN的组织网络。使用逗号分隔多个子网。

    远程端点

    • IP 地址：远程站点的外部IP地址，‑企业防火墙或配置了VPN的Edge网关。
    • 网络：本地‑网络上应可从OVDC访问的子网。例如，如果在‑内部网络使用172.20.0.0/16范围，请输入172.20.0.0/16或较小的子网，例如172.20.0.0/25。
    • 远程 ID：
      • 该值唯一标识对等点站点，并取决于隧道验证模式。如果未指定，远程ID将默认为远程IP地址。
      • 预共享密钥：远程ID取决于是否配置了NAT。如果在远程ID上配置了NAT，请输入远程站点的私有IP地址。否则，请使用终止VPN隧道的远程设备的公有IP地址。
      • 证书：远程ID必须与远程端点证书的SAN (使用者替代名称)匹配(如果存在)。如果远程证书不包含SAN，则远程ID必须与用于保护远程端点的证书的判别名匹配。

  2. 配置完成后，单击保留以创建VPN隧道的边缘端，然后单击保存更改。

创建第二个VPN网关

如果此端点位于其他OVDC中，请重复上述步骤以创建隧道。隧道创建完毕后，更新防火墙设置并验证连接。如果要连接到外部数据中心，请在这些场所配置隧道。

IKE阶段1和阶段2

IKE (互联网密钥交换)是用于建立安全，经过验证的通信的标准机制。以下列出了阶段1和阶段2支持的配置参数。

阶段1参数

第1阶段建立对等身份验证，协商加密参数并生成会话密钥。支持的阶段1参数包括：

  • 主模式
  • AES/AES256/AES-GCM（用户可配置）
  • 迪菲-赫尔曼组
  • 预共享密钥（用户可配置）
  • SA 生命周期为 28800 秒（8 小时），无需重新密钥。
  • ISAKMP 激进模式已禁用

阶段2参数

IKE第2阶段通过生成密钥材料(从第1阶段密钥派生)协商IPsec隧道，或执行新的密钥交换。支持的阶段2参数包括：

  • AES/AES256/AES-GCM（符合第一阶段设置）
  • ESP隧道模式
  • 迪菲-赫尔曼组
  • 完美前向保密性用于密钥重生成（仅当两个端点都启用时）
  • SA 有效期为 3600 秒（1 小时），无需重新密钥。
  • 使用 IPv4 子网，选择两个网络之间所有 IP 协议和所有端口的选择器

为VPN配置Edge网关防火墙

VPN隧道建立后，在边缘网关上创建防火墙规则，以阻止流量通过该隧道传输。

  • 创建防火墙规则，允许双向流量：数据中心到 OVDC 和 OVDC 到数据中心。
  • 对于数据中心到 OVDC 的设置：
    • 外部 OVDC 或数据中心网络的源 IP 地址范围
    • 目标地址为 OVDC 网络的目标 IP 地址范围
  • 对于 OVDC 到数据中心的设置：
    • OVDC网络的源IP范围
    • 目标地址为数据中心或VDC网络的目标IP地址范围

正在验证隧道

IPsec隧道两端配置完成后，连接应该会自动建立。

在操作控制台中验证隧道状态：

  1. 在Edge页面上，选择要配置的边缘，然后单击配置服务。
  2. 选择“统计信息”选项卡，然后选择“_IPsec VPN”_选项卡。
  3. 对于每个配置的隧道，勾选号表示隧道运行正常。如果显示其他状态，请查看隧道配置和防火墙规则。
  4. 现在可以经由 VPN 发送流量了。
注意

隧道建立后，VPN 连接最多可能需要两分钟才能显示为活动状态。

创建OVDC分布式防火墙规则

在组织 OVDC 级别，分布式防火墙可以通过操作控制台应用微隔离。

注意

使用分布式防火墙规则需要启用MPC服务选项“分布式防火墙”。

开始之前

  • IP集：规则中用作源或目标。创建用于防火墙规则和DHCP中继配置的IP集。IP集通常用于对VCD组织以外的资源进行分组，例如互联网或公司WAN。在这些情况下，将使用IP地址或子网。
  • 静态组：静态组包含一个或多个网络。在分布式防火墙规则中使用静态组时，该规则适用于连接到组中网络的所有虚拟机。
  • 动态组：用于根据虚拟机名称，安全标记或两者对虚拟机进行分组。默认情况下，动态组包含一个条件和一条规则。它最多可扩展到三个条件，每个条件最多包含四条规则。

创建分布式防火墙规则

  1. 在操作控制台虚拟数据中心仪表板中，选择包含要配置的分布式防火墙的 OVDC。
  2. 在左侧导航面板中，单击网络/数据中心组/分布式防火墙。
  3. 单击**+**向防火墙规则表添加新行。
  4. 为新规则指定名称。
  5. 在源和目标字段中，指定防火墙规则的源和目标地址。

  • 防火墙组

  • IP集：选择新建，然后提供名称，描述和IP范围或CIDR。

  • 静态组：选择新建，提供名称，然后单击保存。

    选择“管理成员”以添加新成员。

    选择要添加到静态组的网络。

    “关联的虚拟机”视图显示哪些虚拟机连接到已连接网络。

  • 动态组：选择**“新建”**，提供名称，然后选择要使用的标准类型。

  • 防火墙IP地址：添加IP地址，CIDR或范围，然后选择保留。

    1. 选择操作(允许，删除或拒绝)。
    2. 选择IP协议(IPv4，IPv6或两者)。
    3. 配置日志记录(如果需要)。
    4. 选择保存。

通过MPC复制进行灾难恢复和迁移​

MPC复制是MPC的灾难恢复即服务(DRaaS)解决方案。它完全集成到MPC门户网站中，支持MPC多租户和本地VMware环境之间的异步复制。可用性服务可以迁移，保护，故障转移和回滚vApp和虚拟机。

MPC复制具有统一的架构，用于灾难恢复和工作负载迁移。借助此解决方案，组织将能够直接从MPC门户网站迁移和保护vApp和虚拟机：

  • 迁移即服务
  • MPC转MPC灾难恢复即服务

访问MPC复制服务​

要访问MPC复制服务，请在MPC门户上的_更多_选项卡中选择_可用性(“站点”)_子菜单。

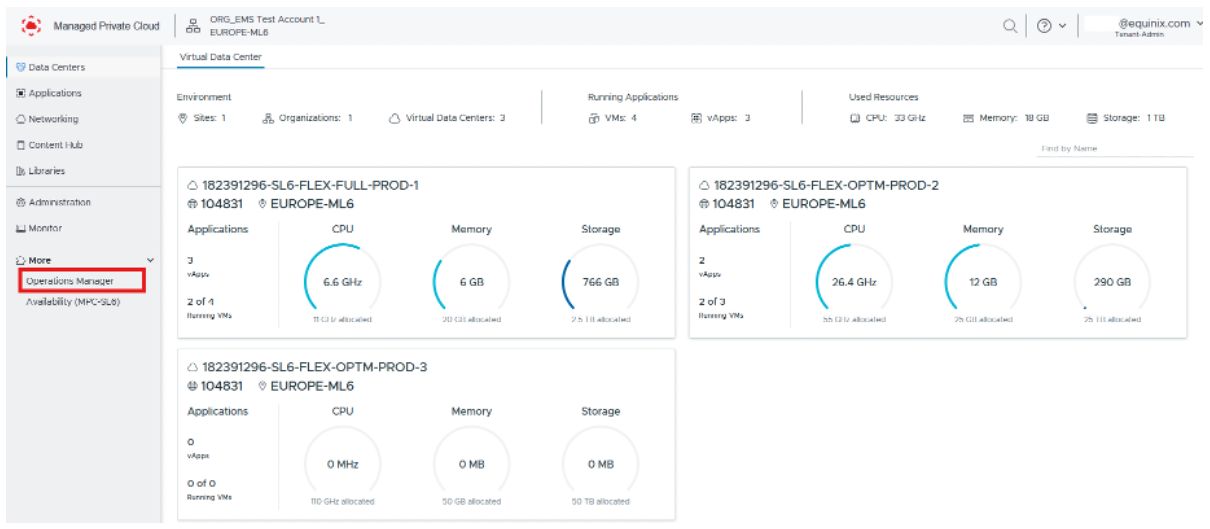

MPC复制服务菜单

控制面板显示传入虚拟机(即复制到当前站点的虚拟机)和传出虚拟机(即从当前站点复制到另一个站点的虚拟机)。

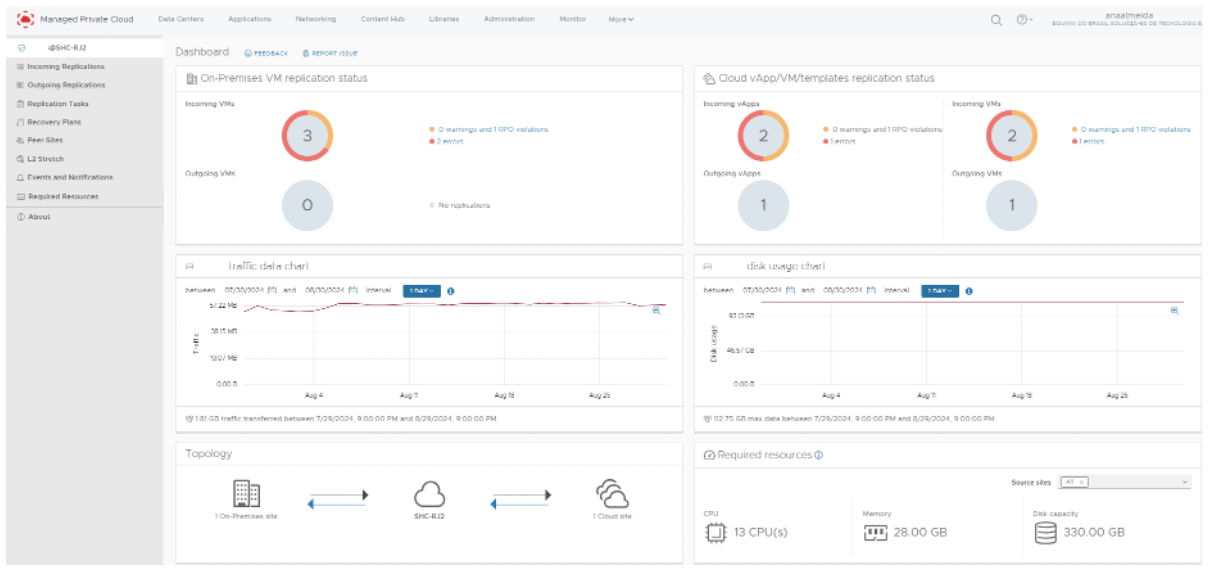

MPC复制控制面板

使用流量数据图形筛选和查看传输的复制流量，以GB计量。使用磁盘使用情况图表查看当前站点上复制工作负荷消耗的存储容量(以GB为单位)。

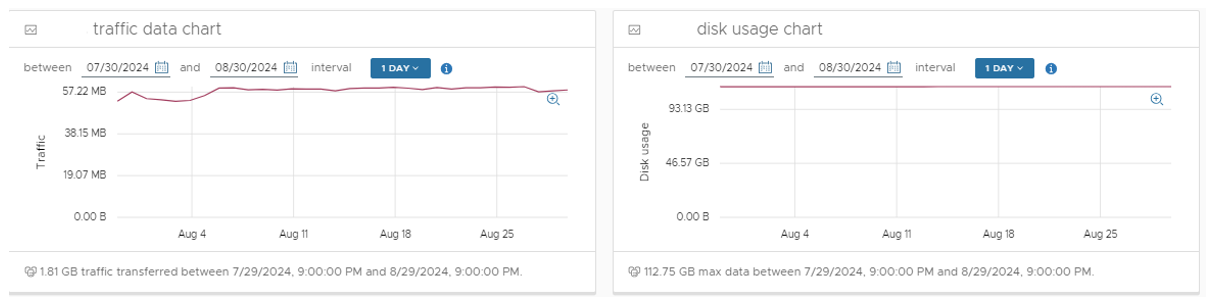

MPC复制流量图

控制面板提供复制拓扑摘要，并显示支持复制所需的计算和存储资源，包括vCPU，内存和虚拟磁盘(VHD)容量。

必要的资源不可用，复制将继续，但在灾难恢复事件期间虚拟机可能无法启动。

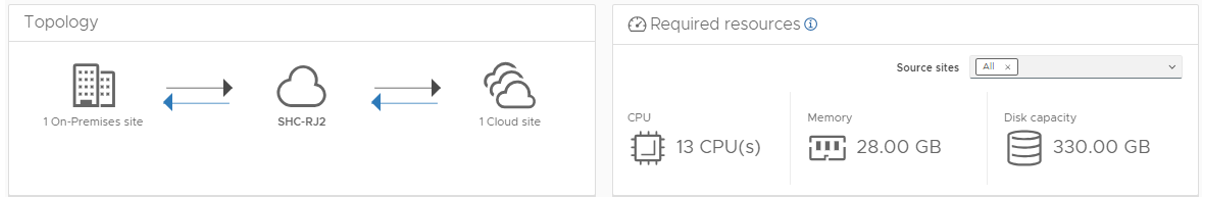

MPC复制流量图2

设置新复制(灾难恢复功能)​

在复制服务主屏幕中，配置入站和出站复制。要将数据从登录站点复制到目标站点，请从_出站复制_菜单中选择_新建保护_。

与出站复制一样，入站复制通过复制服务主屏幕进行配置。

MPC设置新复制

您需要在目标网站上进行身份验证。为此，您需要提出新的挑战。输入组织名称，然后单击生成新挑战。

这个页面对您有帮助吗？
