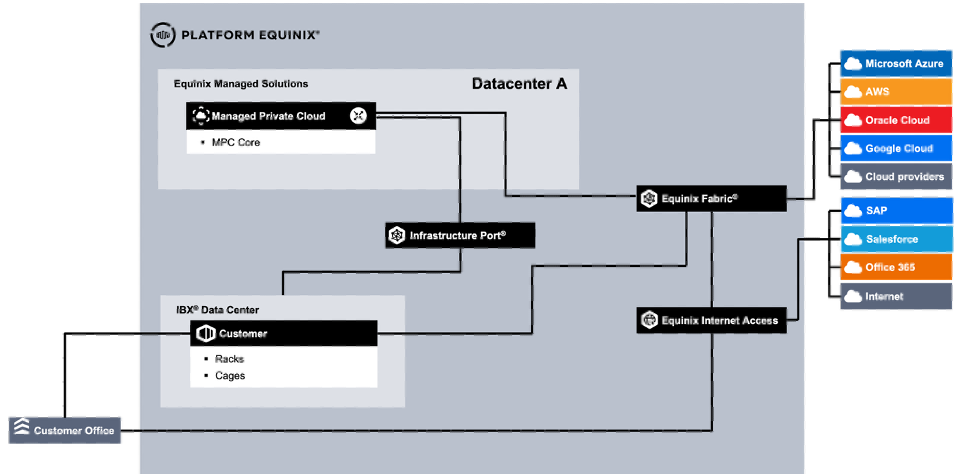

托管私有云核心
MPC Core是基于VMware Cloud Foundation (VCF)的专用选项,适用于需要在托管环境中进行全堆栈控制的客户。MPC核心在Equinix数据中心的专用Secure Cabinet Express中提供具有计算,存储和网络资源的专用基础设施。
MPC核心服务基于VMware Cloud Foundation架构蓝图并与其保持一致。第2层和第3层网络支持通过Equinix Fabric或使用Equinix都会区,园区和/或Cross Connect的直接连接。Equinix管理全堆栈(包括VCF),而客户则在VCF部署的边界内配置其基础设施。客户可以选择在服务中包含VCF许可证,或使用Broadcom的BYOL选项。
MPC核心已在全球选定的数据中心上线。在不同地区(美洲,欧洲,中东和非洲地区,亚太地区)进行采购时,将为每个地区提供独立的实施。在同一区域内交付多个实施时,Active Directory和DNS可在这些实施之间共享。

相关内容:托管私有云
获取访问权限
对于不同的应用场景,需要访问MPC Core:
- 交付期间的首次访问权限,以设置MPC核心服务
- 管理的平台访问权限
- 普通用户访问权限不可用时的应急访问
首次访问
首次访问MPC核心时,提供了IPSec VPN解决方案。使用此VPN,客户可以配置管理环境所需的连接。VPN解决方案的安装,配置和凭据将在履行期间提供给客户。
平台访问
客户可使用以下门户网站和服务管理MPC核心。
| 门户网站 | 目的 |
|---|---|
| VCF 操作 | vCF管理和运营 |
| VCF身份代理 | 集中验证 |
| 日志的vCF运营 | vCF平台日志记录 |
| vCenter | 虚拟机管理 |
| NSX管理器 | 软件定义网络 |
| HCX管理器 | 迁移工具 |
| ESX虚拟机管理程序 | 虚拟机控制台访问权限 |
在履行期间,MPC核心门户网站的IP地址和FQDN将与客户共享,以便进行环境设置。要访问门户网站,请更新防火墙配置,以便执行以下操作:
| 角色 | 方向 | 目的 | 允许的服务 |
|---|---|---|---|
| DNS | 入站 | 从客户到MPC DNS服务器的DNS名称解析 | DNS (TCP,UDP/53),ping |
| DNS | 出站 | 从MPC到客户DNS服务器的DNS名称解析 | DNS (TCP,UDP/53),ping |
| NTP | 入站 | 从客户到MPC时间服务器的网络时间同步 | ntp (TCP,UDP/123),ping |
| VCF 操作 | 入站 | 客户访问VCF运营门户网站 | HTTP (TCP/80),HTTPS (TCP/443),ping |
| VCF身份代理 | 入站 | 客户对身份中介门户网站的访问权限 | HTTPS (TCP/443),ping |
| VCF身份代理 | 出站 | Identity Broker对客户LDAP的访问权限 | TCP/636,TCP/3269,ping |
| 日志的vCF运营 | 入站 | 客户访问VCF Ops for Logs门户网站 | HTTPS (TCP/443),ping |
| vCenter | 入站 | 客户对vCenter门户网站的访问权限 | HTTP (TCP/80),HTTPS (TCP/443),ping |
| NSX管理器 | 入站 | 客户对NSX Manager门户网站的访问权限 | HTTPS (TCP/443),ping |
| HCX管理器 | 入站 | 客户对HCX Manager门户网站的访问权限 | HTTPS (TCP/443),ping |
| ESX | 入站 | 客户访问ESX虚拟机管理程序以访问虚拟机控制台 | HTTPS (TCP/443),ping |

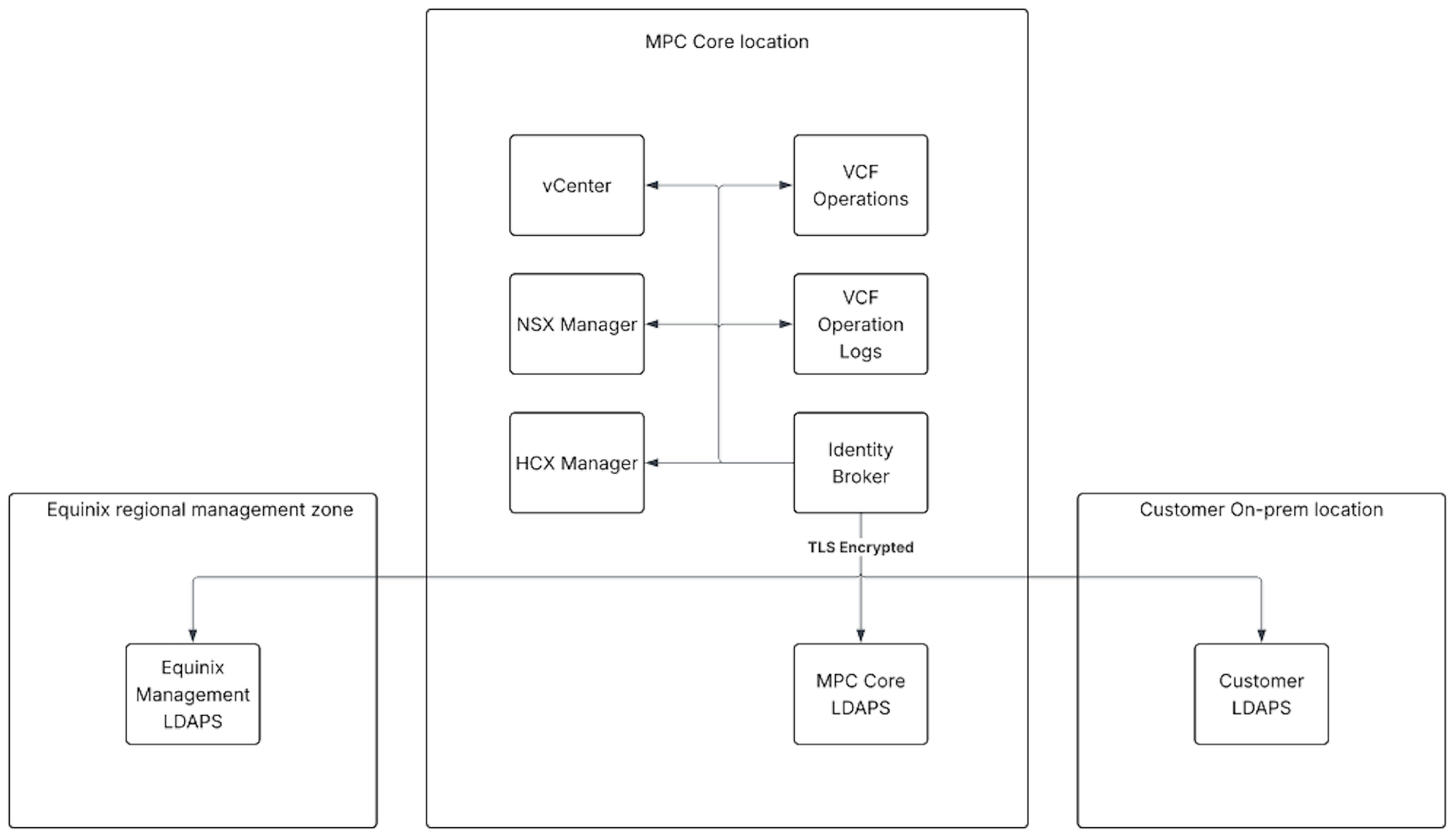

配置门户访问权限
为授予客户组织的用户访问MPC核心环境的权限,了解可用的身份和访问管理(IAM)选项和限制非常重要。在客户的目录服务中管理用户,该目录服务通过LDAPS连接到MPC核心身份中介程序。身份中介程序是VCF组件,它使用客户组根据预定义的角色授予对MPC核心环境的访问权限。vCenter和VCF运营等VCF组件的验证通过身份中介程序进行。
客户必须在目录服务中定义组。这些组将导入到Identity Broker中,并用于身份验证和授权。

身份经纪人
身份中介程序是VMware VCF组件,用于管理整个平台的单点登录(SSO)。身份中介程序提供对以下服务的访问:
- NSX管理器
- VCF 操作
- vCenter
- 日志的vCF运营
- HCX管理器
访问管理协议
支持的身份和访问管理协议为LDAPS。客户可以使用LDAPS连接其自己的身份提供商(IDP)。要使用LDAPS,请配置DNS转发。在订单履行期间提供部署程序。
设置用户,组,角色和权限
在履行期间,客户组被分配到MPC核心角色。客户必须通过自己的目录服务提供组。履行团队负责在MPC核心环境中配置角色和组。
更改权限或组分配可通过提交服务请求来请求。建议客户:
-
为分配给MPC角色的每个组使用唯一的名称。为每个VCF组件提供最高访问权限角色的组。否则,客户无法管理该组件。
- 例如:vCF操作员,vCenter管理员,NSX管理员
-
对于每个VCF组件(例如vCenter或NSX),请勿将同一组件的用户分配给多个组。
- 例如:不要将单个用户同时分配给“vCenter管理员”和“vCenter ReadOnly”组。vCenter使用最小权限模型,因此适用最低权限级别。
| MPC核心角色 | 成分 | 客户组示例 | 状态 | 目的 |
|---|---|---|---|---|
| 客户_VCF_操作员 | VCF 操作 | ADM_VCF_Operator | 必填 | 允许客户使用操作员权限管理VCF平台的角色 |
| 客户_VCF_ReadOnly | VCF 操作 | 不适用 | 可选 | 允许客户使用只读权限管理VCF平台的角色 |
| vCenter_Admin | vCenter | ADM_vCenter_Admin | 必填 | 允许客户以有限的管理员权限管理vCenter的角色 |
| Customer_vCenter_Operator | vCenter | 不适用 | 可选 | 允许客户使用操作员权限管理vCenter的角色 |
| 客户_vCenter_User | vCenter | 不适用 | 可选 | 允许客户使用用户权限管理vCenter的角色 |
| Customer_vCenter_ReadOnly | vCenter | ADM_vCenter_Monitor | 可选 | 允许客户使用ReadOnly权限管理vCenter的角色 |
| 客户_vCenter_备份-管理员 | vCenter | ADM_vCenter_Backup | 需要客户备份集成时,此项为必填项 | 为在VCF平台上运行的客户工作负载执行备份的客户服务账户的角色 |
| Customer_vCenter_Replication-管理员 | vCenter | 不适用 | 需要客户复制集成时,此选项为必填项 | 为在VCF平台上运行的客户工作负载执行复制的客户服务账户的角色 |
| 客户HCX_租户 | HCX (迁移) | ADM_HCX_租户 | 需要HCX时为必填项 | 允许客户管理HCX (网络配置文件管理除外)的角色 |
| 客户_NSX_Admin | NSX | ADM_NSX_Admin | 必填 | 允许客户以有限的管理员权限管理NSX的角色 |
| Customer_NSX_Operator | NSX | 不适用 | 可选 | 允许客户使用操作员权限管理NSX的角色 |
| Customer_NSX_ReadOnly | NSX | 不适用 | 可选 | 允许客户使用ReadOnly权限管理NSX的角色 |
配置LDAP
Equinix在身份中介程序上配置LDAPS,作为初始MPC核心部署流程的一部分。 要建立安全的LDAPS连接,MPC Core必须使用其DNS名称并验证关联的证书来访问客户身份提供商(IDP)。DNS名称解析必须在MPC核心与客户环境之间的双向配置。
将MPC核心连接到客户的IDP需要执行以下步骤。
防火墙规则和DNS转发
客户必须在Equinix提供MPC核心源IP地址的客户环境中启用所需的防火墙规则。
客户DNS和LDAP服务器
客户必须提供以下系统的IP地址和FQDN:
- 客户DNS服务器
- 客户LDAP服务器
- 客户Active Directory域控制器(如适用)
CA证书
客户必须提供签署LDAP服务器使用的证书的CA证书。此证书通常是根CA证书,不包含私钥。证书必须以PEM格式提供,并包含开始证书和结束证书行。
LDAP参数
客户必须提供以下LDAP参数。
| 参数 | 价值 |
|---|---|
| 域FQDN | customer.com |
| 基本DN | DC =客户,DC = com |
| 绑定用户名 | CN=<LDAP Service Account>, OU=<Active Directory OU>, OU=<Active Directory OU>, DC =<Customer AD Name>, DC =<Customer AD TLD> 示例: cn=ldap-sa, OU=服务账户, OU=组, DC =客户, DC =com |
| 绑定用户密码 | <Password via secure media> |
访问VCF门户网站
MPC Core提供客户对VCF门户网站的直接访问权限。此访问需要在MPC核心环境和客户网络之间进行路由。建立连接后,客户可以通过此连接访问VCF门户网站。
服务访问概述
该服务在基于VMware的专用平台上运行,该平台包含vCenter和NSX等组件。所有平台和服务组件都驻留在分段管理子网中。 平台跨组件使用主机名,因此客户必须配置DNS解析并建立证书信任,才能访问平台服务和门户网站。
DNS解析
客户必须配置DNS转发,以便内部DNS解析器能够到达MPC核心DNS服务器。配置DNS解析:
- 接受MPC Core通告的路由,以便客户的DNS服务器可以到达MPC核心DNS服务器。
- 在客户DNS服务器上为MPC核心DNS区域配置条件转发器。
- 在客户DNS服务器上为MPC Core公布的每个网络创建反向DNS区域。
证书信任
MPC核心使用证书颁发机构(CA)。这可确保所有MPC核心组件(如vCenter和NSX Manager)使用由中央服务器颁发和续订的证书。作为托管服务的一部分,Equinix负责执行证书续约。
为确保MPC核心证书可信,客户必须将MPC核心根CA证书添加到其内部系统中。这样可以防止证书警告消息出现在客户浏览器中。所有MPC核心证书均使用以下命名标准:xxx.mpc-core.com
添加MPC核心根CA证书
客户通常可以通过以下方式之一将MPC核心根CA证书添加到设备中:
-
通过设备管理分发根CA证书
- 在大多数环境中,Microsoft Active Directory组策略等工具用于分发受信任根证书。其他供应商的设备管理解决方案可能提供类似的功能。
-
在每台设备上手动安装证书
-
将CA链导入客户的信任存储区
- 导入Equinix提供的.cer或.crt格式的根CA证书和任何中间CA证书。
- 将证书导入:
- 操作系统信任存储区(Windows: 本地计算机→受信任根/中间;Linux:系统信任存储(如适用);macOS:系统密钥链)。
- 浏览器信任(Chrome/Edge/Firefox在大多数平台上继承操作系统信任;如果您的策略隔离了浏览器信任,请同时导入其中)。
- 非浏览器客户端(自动化工具,SDK,PowerShell模块,API客户端)(如果它们维护独立的信任存储)。
-
CRL和OCSP可达性
- 如果强制执行证书撤销检查,请确保您的系统可以到达证书中指定的CRL/OCSP端点。如果无法从您的网络访问,请相应配置策略,或联系Equinix支持部门索取脱机CRL文件。
-
协议政策
- 确保客户安全基准允许TLS 1.2或更高版本和通用现代加密套件。
-
结果
浏览器和客户端将信任平台端点(例如vCenter,NSX Manager),不会发出警告,从而启用安全访问。

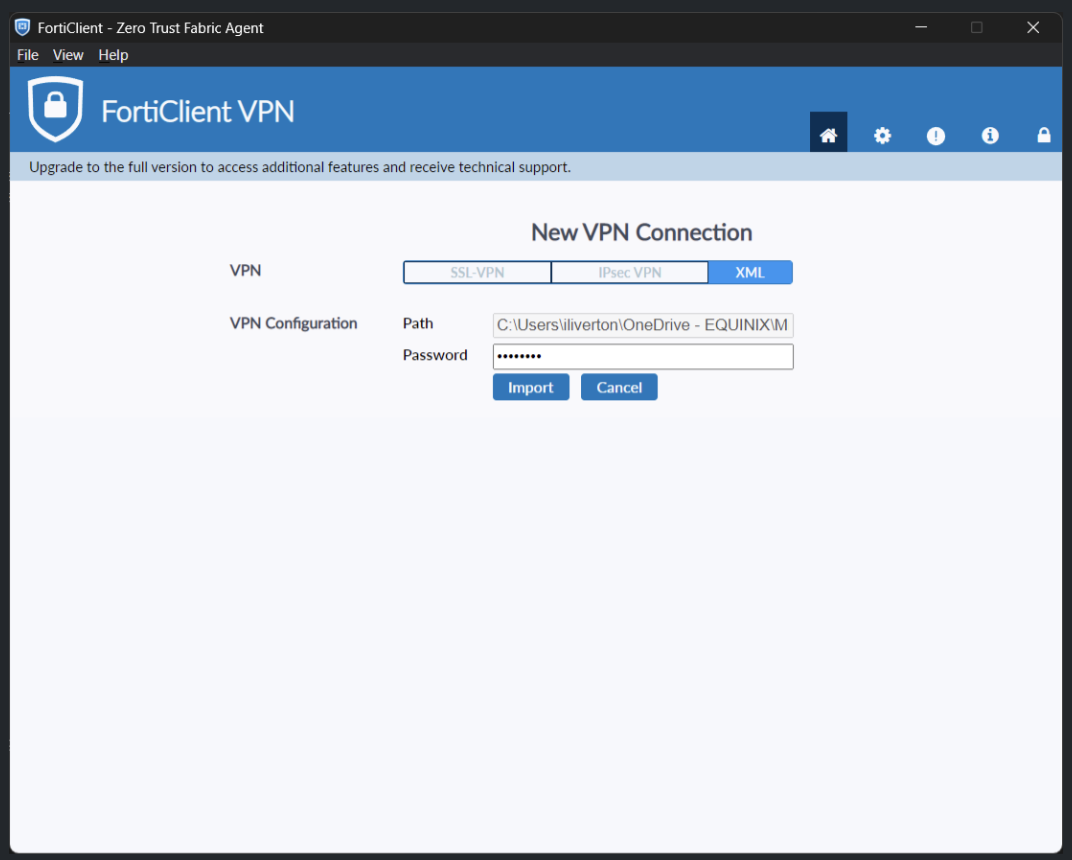

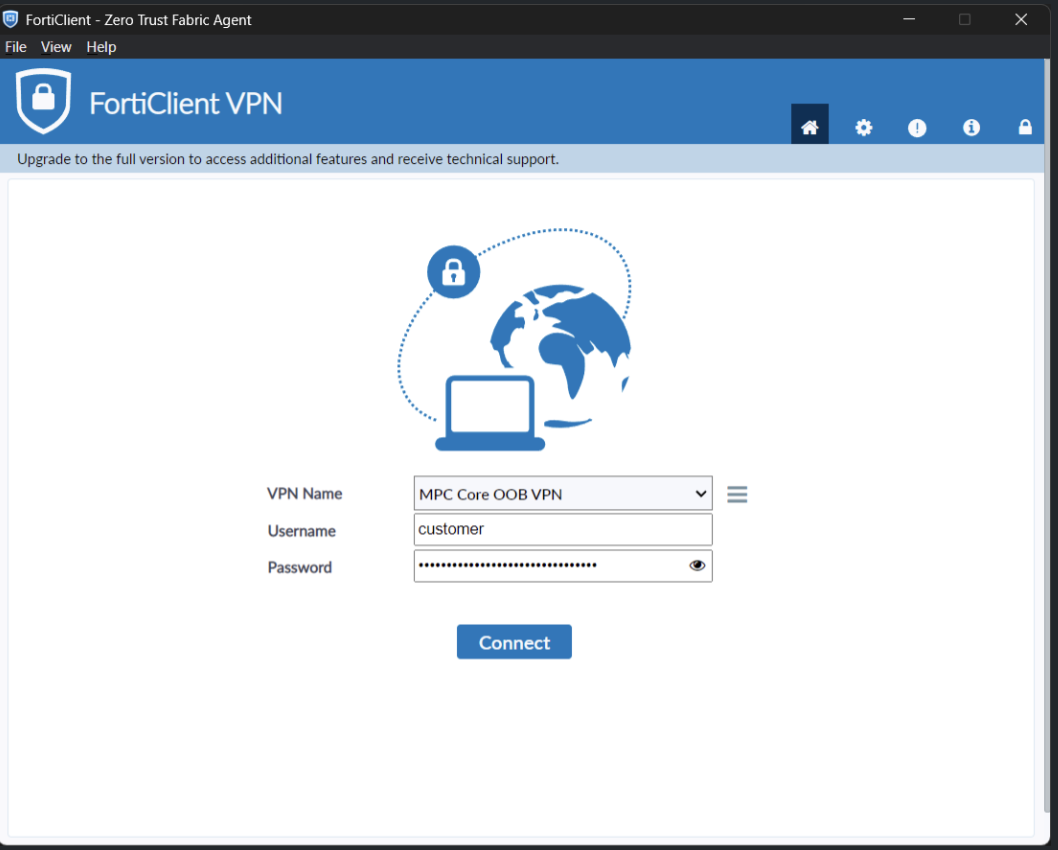

应急访问

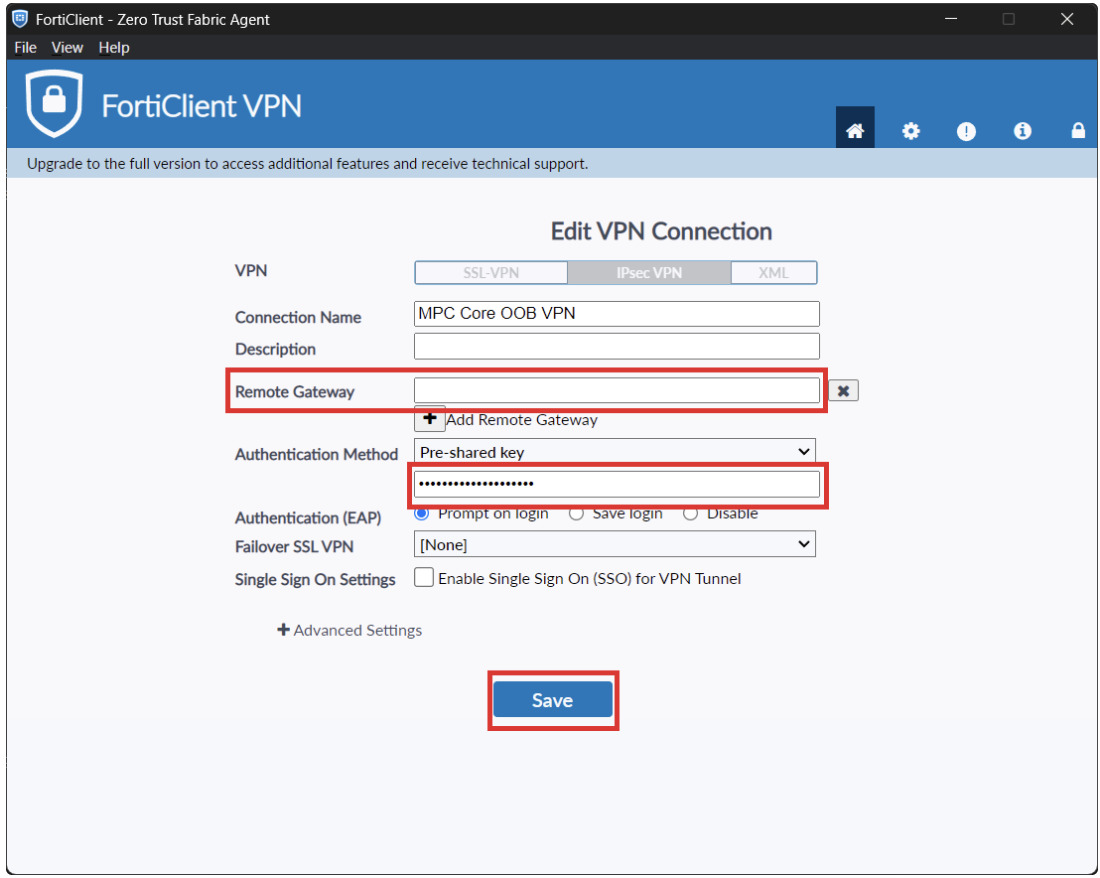

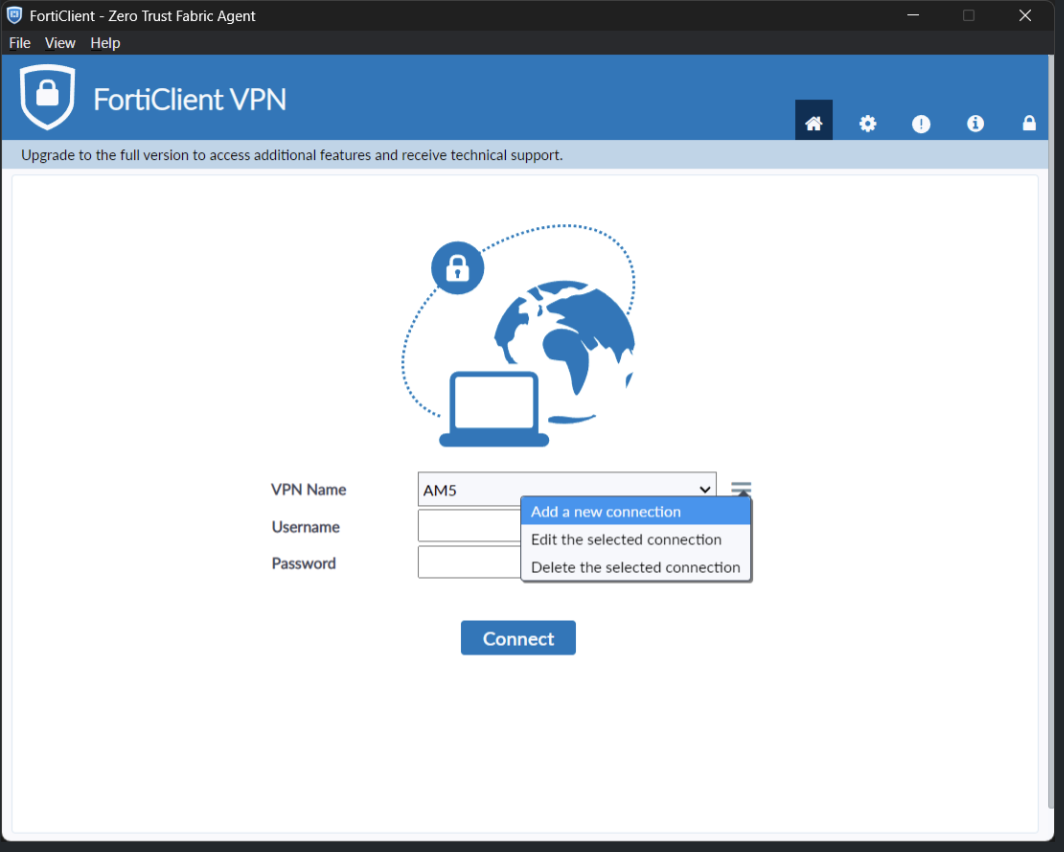

无法正常访问MPC核心时,客户可以使用应急VPN解决方案访问环境。客户必须下载并安装VPN软件,并对其进行配置,以访问MPC核心。要使用此服务,客户必须提供白名单的IP范围。




外部连接
MPC核心可以使用1 Gbps,10 Gbps或25 Gbps的单模光纤通过Cross Connect,Metro Connect或Fiber Connect连接到客户环境。这些连接可配置为单一非冗余连接。冗余配置需要LACP。
Equinix Fabric连接通过1 Gbps或10 Gbps的单模光纤提供。Fabric可以在单个或冗余配置中配置,方法是在不同端口上使用单个虚拟电路(VC)或两个虚拟电路。
下表显示了可用的连接选项和可用端口数量。
| 产品 | 支持的带宽 | 类型 | 可用端口 |
|---|---|---|---|
| Cross Connect,Metro Connect,Fiber Connect | 1 Gbps | 单模光纤 | 4 |
| Cross Connect,Metro Connect,Fiber Connect | 10/25 Gbps | 单模光纤 | 2 |
| Fabric | 10 Gbps | 单模光纤 | 4 |
默认情况下,外部连接(VLAN)在Equinix提供的NSX Edge上终止。客户也可以使用自己的虚拟设备来终止外部连接。此配置可在服务交付后应用。如果不需要Edge,客户可以通过VCF门户网站中的自助服务将其移除。
VLAN系列
对于第2层服务连接,2000-4000范围内的64个连续VLAN预留给外部连接。这些VLAN支持Metro Connect和Cross Connect等第2层连接服务,并允许未来扩展。如果客户未指定起始VLAN范围,Equinix将分配2000-2063个VLAN。此选择为最终选项,以后无法更改。VLAN仅在一个外部连接上配置,以防止第2层环路。
IP范围
对于Equinix管理工具,客户必须提供/18 IP范围,以便正确路由服务。此标准分配:
- 防止服务部署与客户IP地址计划之间的重叠。
- 无需NAT即可直接访问服务,包括vCenter,NSX Manager,模板上传,IDP集成,以及其他集成。
- 允许服务环境在不受IP地址约束的情况下增长。
如果客户未指定IP范围,Equinix将从RFC1918,172.16中选择IP范围。此选择为最终选项,以后无法更改。
应用集成
MPC Core支持与客户应用程序(如备份和灾难恢复工具)集成。为维持服务可用性,不支持以下集成方法:
- 超级管理程序的根访问权限。
- 需要在虚拟机管理程序上安装客户提供的软件的应用程序。
MPC核心蓝图
MPC核心设计基于单一站点的VMware VCF蓝图VCF Fleet,占用空间极小,并在管理组件级别启用了高可用性(集群实施)。vCF管理组件和客户资源在单一集群中运行。该蓝图提供了一个管理域,其中包含一个集群,其中包含一个用于管理组件的资源池和一个用于客户资源的资源池。
管理域还配备了VCF Operations HCX,以支持迁移到MPC核心平台。管理域由Equinix控制。资源池包含客户资源,可用容量取决于已安装的管理组件,集群中的主机数量和主机类型。
存储由vSAN提供。对于连接,客户可以使用NSX和/或安装自我管理的路由设备。客户还可以使用托管防火墙服务,该服务是一种由Equinix管理的防火墙产品,必须单独订购(选件连接托管防火墙)。

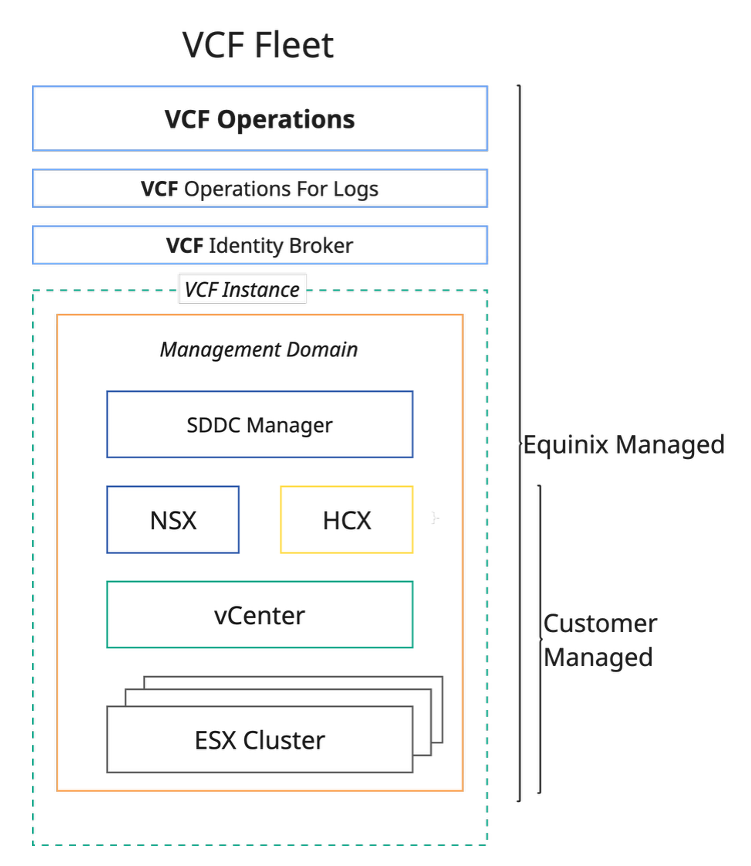

车队

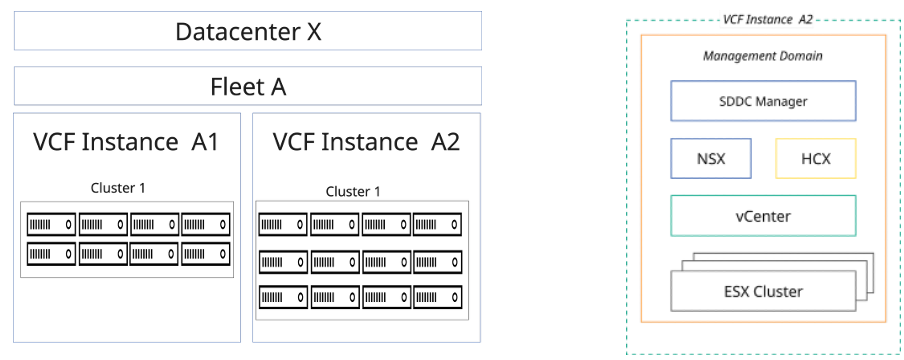

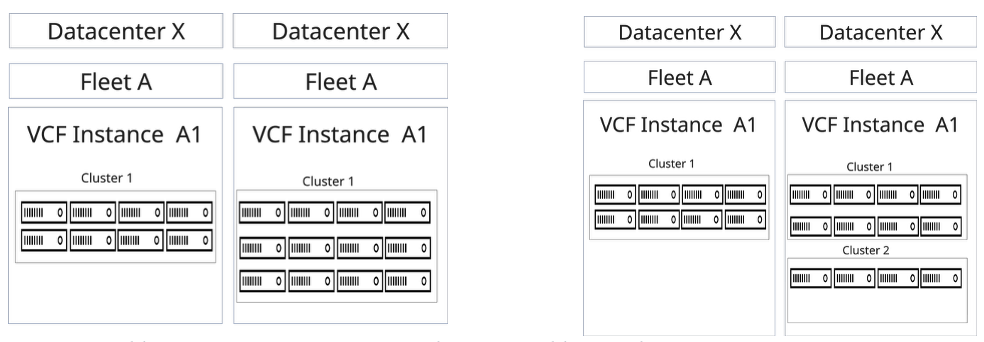

Fleet是一种将多个VCF实例分组的架构结构,以支持集中式管理和自助运营。数据中心中的第一个MPC核心实例是包含单个VCF实例的VCF系列。默认情况下,此设计最多支持5个集群,100台主机或1000台虚拟机。需要额外的扩展能力时,必须增加某些管理组件的规模,并从客户资源池中扣除此容量。

单站点 MPC Core VCF 集群中包含的已安装软件有:
- VCF安装程序
- VCF车队管理
- VCF 操作
- vcf运营云代理
- vCenter
- NSX 经理
- NSX Edges
- VCF 日志操作
- VCF身份代理
- VCF 操作 HCX
- 核心管理基础架构(Active Directory 域服务、DNS、证书颁发机构、NTP 监控、跳转主机)
MPC核心机柜
MPC核心由专用Secure Cabinet Express中的Equinix数据中心交付。集群可跨越多个机柜,具体取决于集群的大小。机柜和电源包含在主机价格中。机柜和访问权限由Equinix管理,不适用于客户设备。每个机柜的主机数量上限取决于电源可用性以及服务器的数量和功耗。

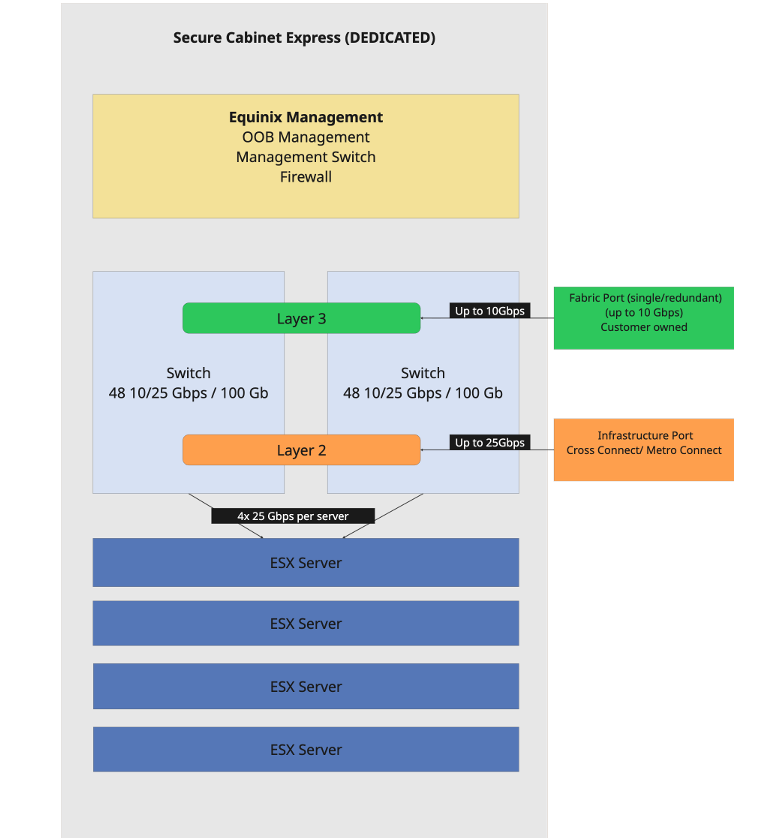

MPC核心基础设施
MPC核心的管理,第一个机柜配备了管理防火墙,Out‑of‑频段(OOB)管理功能和管理交换机。每个机柜包括两个冗余交换机,带有2×48 25 Gbps端口,用于外部连接和服务器连接。每台服务器使用每台交换机的两个端口进行冗余。交换机由Equinix管理。部署两个机柜时,交换机在机柜之间进行冗余互连,提供400 Gbps的带宽。
MPC核心集群
- 集群- MPC Core 环境包含至少 7 台主机的集群配置,其中 6 台主机可供使用,1 台主机保留用于维护和高可用性(N + 1 原则)。
- 主机- MPC Core 提供了一个基于 CPU、核心数、RAM 和存储的主机类型目录。
| 主机 | 主机类型 | 计费类型 | 描述 |
|---|---|---|---|
| AL-16L05V4#4 | 通用主机 | 基准线 | 16C,512GB内存,4*3.84TB NVMe |
| AL-16L05V6#4 | 通用主机 | 基准线 | 16C,512GB内存,6*3.84TB NVMe |
| AL-32L05V8#4 | 通用主机 | 基准线 | 32C,512GB内存,8*3.84TB NVMe |
| AL-32L05V6#8 | 通用主机 | 基准线 | 32C,512GB内存,6*7.68TB NVMe |
| AL-32L05V8#8 | 通用主机 | 基准线 | 32C,512GB内存,8*7.68TB NVMe |
| AL-32L05V6#15 | 通用主机 | 基准线 | 32C,512GB内存,6*3.68TB NVMe |
| AHL-32L10V8#4 | 通用主机 | 基准线 | 32C,1024GB内存,4*15.36TB NVMe |
| AL-32L10V6#8 | 通用主机 | 基准线 | 32C,1024GB内存,6*7.68TB NVMe |
| AL-32L10V8#8 | 通用主机 | 基准线 | 32C,1024GB内存,8*7.68TB NVMe |
| AL-32L10V6#15 | 通用主机 | 基准线 | 32C,1024GB内存,6*15.36TB NVMe |
| AL-64L10V8#8 | 通用主机 | 基准线 | 64C,1024GB内存,8*7.68TB NVMe |
| AL-64L10V6#15 | 通用主机 | 基准线 | 64C,1024GB内存,6*15.36TB NVMe |
| AL-64L20V8#8 | 通用主机 | 基准线 | 64C,2048GB内存,8*7.68TB NVMe |
| AL-64L20V6#15 | 通用主机 | 基准线 | 64C,2048GB内存,6*15.36TB NVMe |
**注意:**集群主机承诺在整个合同期内有效。每个MPC核心集群都必须使用相同类型的主机。平台的MPC核心限制在VCF解决方案级别定义。
集群大小
集群规模应基于所需的计算容量和可用性。集群由以主机数量(N)表示的净消耗容量组成,并包括用于可用性,恢复和维护的备用容量。所需的备用容量取决于集群规模。
- 最小集群规模为 7 台主机 (N+1)。
- 集群规模超过 15 台主机时,需要第二个备用主机 (N+2)。
未来的产品更新可能会增加运营服务所需的基础设施资源。如果这些需求超出集群的可用容量,客户应负责获取额外资源。提供此类额外容量不在本服务范围内。
集群规模和净容量
备用服务器的容量已预留,以确保可用性。当所有活跃节点保持运行状态时,无法使用备用节点,且其提供的容量不包括在计算的可用容量中。下面的概述描述了集群大小示例,包括最小和最大大小,以及以CPU核心和GB RAM表示的相关可用净容量。供应商的‑开销必须从第一个集群的容量中减去。建议的规模基于供应商建议:
-
计算
- N = N+1
- 虚拟机管理程序开销
- CPU 和内存平均使用率最高可达 80%。
-
存储
- vSAN 重建和运维储备的开销
| MPC核心集群大小 | 虚拟机管理程序服务器模型 | 备用服务器 | 可用容量 | 建议容量 |
|---|---|---|---|---|
| 最小值为7 (6+1) | 16C,512 GBRAM | 1 | 42个CPU核心 1350 GBRAM | 39个CPU核心 1220 GBRAM |
| 32C,512 GBRAM | 1 | 90个CPU内核 1350 GBRAM | 77个CPU核心 1220 GBRAM | |
| 32C,1024 GBRAM | 1 | 90个CPU内核 2850 GBRAM | 77个CPU核心 2450 GBRAM | |
| 64C,1024 GBRAM | 1 | 180个CPU内核 2850 GBRAM | 154个CPU核心 2450 GBRAM | |
| 64C,2048 GBRAM | 1 | 180个CPU内核 5700 GBRAM | 154个CPU核心 4910 GBRAM | |
| 14 (13+1) | 16C,512 GBRAM | 1 | 182个CPU内核 5850 GBRAM | 167个CPU核心 5320 GBRAM |
| 32C,512 GBRAM | 1 | 390个CPU内核 5850 GBRAM | 333个CPU内核 5320 GBRAM | |
| 32C,1024 GBRAM | 1 | 390个CPU内核 12350 GBRAM | 333个CPU内核 10640 GB RAM | |
| 64C,1024 GBRAM | 1 | 780个CPU内核 12350 GBRAM | 666个CPU核心 10640 GB RAM | |
| 64C,2048 GBRAM | 1 | 780个CPU内核 24700 GBRAM | 666个CPU核心 22930 GBRAM | |
| 16 (14+2) | 16C,512 GBRAM | 2 | 196个CPU内核 6300 GBRAM | 180个CPU内核 5730 GB |
| 32C,512 GBRAM | 2 | 420个CPU核心 6300 GBRAM | 359个CPU核心 5730 GB | |
| 32C,1024 GBRAM | 2 | 420个CPU核心 13300 GBRAM | 359个CPU核心 11460 GB | |
| 64C,1024 GBRAM | 2 | 840个CPU核心 13300 GBRAM | 717个CPU核心 11460 GB | |
| 64C,2048 GBRAM | 2 | 840个CPU核心 26600 GBRAM | 717个CPU核心 22930 GBRAM |
**注意:**MPC核心管理堆栈和VCF开销(虚拟机管理程序,vSAN,NSX)将从可用容量中扣除。调整规模的目标利用率应最高达到80%,以避免未来的增长限制。
MPC核心存储
在MPC Core中,存储包含在主机中,并基于vSAN技术。集群的原始容量可供客户使用。数据冗余策略取决于集群中的主机数量。供应商的‑管理费用必须从集群容量中扣除。客户可以选择首选的RAID配置。vSAN配置为静态加密和传输中加密。客户有责任确保有足够的空间用于维护操作。
下表列出了基于每台服务器中六个磁盘的保证容量。‑平台平均值和供应商推荐政策,‑通用虚拟机数据特性,可压缩性以及未经客户加密的数据,预期容量最多可高出1.2倍。
| 集群中的服务器 | 容量(以磁盘大小为单位,单位为TB)(3.84) | 容量(以磁盘大小为单位,单位为TB)(7.68) | 保护 |
|---|---|---|---|
| 4 | 24.6 | 53.43 | RAID-5(单奇偶校验/2+1 方案/50% RAID 开销) |
| 5 | 34.09 | 73.47 | RAID-5(单奇偶校验/2+1 方案/50% RAID 开销) |
| 6 | 52.29 | 112.19 | RAID-5(单奇偶校验/4+1方案/25% RAID开销) |
| 7 | 53.06 | 113.53 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 8 | 62.55 | 133.56 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 9 | 72.03 | 153.59 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 10 | 81.51 | 173.62 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 11 | 90.99 | 193.65 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 12 | 100.47 | 213.68 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 13 | 109.95 | 233.71 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 14 | 119.43 | 253.74 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
| 15 | 128.91 | 273.77 | RAID-6(双奇偶校验/4+2方案/50% RAID开销) |
VMware许可
MPC Core‑使用客户自有的Broadcom/VMware VCF许可或Equinix提供的许可证。“自带‑您自己的‑‑许可证(BYOL)的使用受Broadcom合规性要求约束。要对MPC核心实例使用BYOL许可,许可证必须与Equinix共享并包含在Equinix向Broadcom报告中。
MPC核心连接
将MPC Core集成到客户(多)云架构中,它可以连接到不同的连接选项。确定MPC核心与外部资源的连接方式时,必须考虑两个方面:
- 连接类型(第 2 层或第 3 层)
- 路由(Equinix 提供或客户提供)
MPC Core 外部连接支持以下功能:
-
基于BGP的第3层 a. 使用 Equinix Fabric™、Equinix Cloud Router™ 或 Equinix Network Edge™ 进行 Equinix 路由 b. 客户提供的路由,使用 Cross Connect™、Metro Connect™ 或 Infrastructure Port™
-
通过基础设施端口™,Cross Connect™或Metro Connect™建立第2层 a. 使用单个连接的非冗余 b. 冗余设计,使用基于 LACP 的双连接,而非通过 Fabric。
单个 MPC 核心实现同时支持第 2 层和第 3 层连接。
| 产品 | 第3层 | 第二层 | 二层冗余,采用 LACP |
|---|---|---|---|
| Fabric | X | X | - |
| Network Edge | X | X | - |
| 云路由器 | X | X | - |
| Cross Connect | X | X | X |
| Metro Connect | X | X | X |
-
连接路由- 在该变体中,VCF套件中包含的NSX网络解决方案用作路由和虚拟网络功能。Equinix在‑资源池中安装了两个大规模部署的NSX Edge设备,并使用客户提供的BGP进行配置。所有第‑3层连接均在NSX Edge路由器终止。Edge使用两个VLAN进行外部连接。第‑2层连接在vCenter的端口组中终止。连接路由后,可用网络功能仅限于无状态防火墙。
当需要有状态防火墙或分布式防火墙时,可以订购其他服务选项,包括网关防火墙和分布式防火墙。
-
客户路由的连接- 在此变体中,客户提供了一个许可的路由设备。NSX组件仍按照VCF部署的要求安装。路由的‑连接均在客户提供的路由设备中终止。设备使用两个VLAN进行外部连接。第‑2层连接在vCenter的端口组中终止。
使用客户提供的路由,分布式防火墙可以作为一项可选功能,通过服务选项获得许可。
-
IP寻址和VLAN - Equinix为MPC核心实例使用默认IP范围和VLAN。客户可以提供自己的IP地址和VLAN。如果发生冲突,Equinix将与客户协商后分配备选范围。
该服务使用IPv4进行配置。如果VMware VCF解决方案支持,客户可以将IPv4和IPv6用于其工作负载。
NSX 网络功能
VCF和NSX提供网络功能目录。VCF许可证中包含了一些功能,而其他功能则需要额外的每‑核心许可。
| 类型 | 描述 | 需要边缘集群 | 额外许可证 |
|---|---|---|---|
| Edge | 基本网络功能 | 是 | 否 |
| 网关防火墙 | 状态防火墙 | 是 | 是 |
| 分布式防火墙 | 东西向保护 | 否 | 是 |
要使用NSX网络功能,必须选择Connectivity Routed (连接路由)选项。通过此配置,客户可以使用NSX功能。Edge部署在客户集群中,并占用该集群的资源。Edge类型决定了可用的功能和性能。
| 边缘类型 | 尺寸 | 用例 |
|---|---|---|
| Edge Medium | 两台边缘节点组成高可用性集群,每台节点配备 4 个虚拟 CPU、16 GB 内存和 300 GB 存储空间。 | L2–L4功能 -预期带宽高达2 Gbps - L3–L4防火墙 - NAT -路由 |
| Edge较大 | 两台边缘节点组成高可用性集群,每台节点配备 8 个虚拟 CPU、16 GB 内存和 300 GB 存储空间。 | L2–L4功能 -预期带宽高达10 Gbps - L3–L4防火墙 - NAT -路由 -建立关联 - VPN - TLS检查 |
| Edge 特大号 | 两台边缘节点组成高可用性集群,每台节点配备 16 个虚拟 CPU、32 GB 内存和 300 GB 存储空间。 | - L2–L7功能 - L3–L4防火墙 - NAT -路由 -建立关联 - VPN - TLS检查 - L7访问配置文件(URL过滤) - IDS / IPS 恶意软件防范 |
网关‑提供软件定义的第2–7层防火墙,旨在保护私有云中的虚拟化工作负载安全。它支持状态防火墙和威胁防护功能。高级威胁防护(ATP)结合了多种检测技术,包括入侵检测和防御(NDR) IDS,网络沙盒和网络流量分析(NTA),以及来自网络检测和响应(NDR)的聚合,关联和上下文引擎。此功能需要额外的许可证,这些许可证可通过网关防火墙服务选项订购。所需许可证数量取决于Edge的大小。
| 类型 | 许可证数量 |
|---|---|
| Edge Medium | 24 |
| Edge较大 | 48 |
| Edge 特大号 | 96 |
‑式防火墙提供软件定义的第2–7层防火墙,旨在保护私有云中的虚拟化工作负载,容器和裸‑服务器的安全。它可在每个工作负载上应用,以分段东‑西流量并防止威胁横向移动。要使用分布式防火墙,必须选择服务选项分布式防火墙(DFW)。所需许可证数量取决于核心中集群的大小,每个核心都必须获得许可。
访问 MPC Core
MPC Core 提供多种用户界面用于操作:
- VCF 操作
- VCF 日志操作
- NSX
- vCenter
- VCF 操作 HCX(仅在迁移期间可用)
对于身份和访问管理,MPC Core包含一个身份代理,必须通过安全LDAP连接到客户的Active Directory。客户Active Directory中的用户和组用于在MPC Core中分配权限。在履行流程中,客户定义的组映射到预定义的角色。更改权限模型的请求可通过服务请求请求。
权限
MPC Core区分三种类型的权限:
| 姓名 | 描述 |
|---|---|
| 受限制的 | 只有 Equinix 拥有访问权限并决定服务可用性所需的配置。 |
| 有限的 | 只有 Equinix 拥有访问权限,但客户可以通过服务请求来申请参数更改。 |
| 免费 | 客户可通过控制台使用各项功能。 |
应用集成
对于某些应用程序或集成,需要访问管理环境。常见使用案例包括:
- 集成备份
- 灾难恢复工具集成
- VDI解决方案集成
- 自动化CI/CD和基础设施即代码集成
对于应用程序集成,客户Active Directory服务账户将在MPC Core中分配预定义角色。这些角色不得在管理系统中授予完全的管理或根权限。
服务扩展
扩展 MPC Core 服务可以通过以下几种方式实现:
- 向现有集群添加更多相同的服务器
- 每个实例最多可扩展至 5 个集群
- 启动一个新的 VCF 实例

计算集群需要严格分离资源时,可以在同一个机队中创建第二个实例。额外的VCF实例包括其自己的管理堆栈。

服务选项
MPC Core包含多个可单独订购的服务选项。
备份还原
MPC资源的备份和恢复通过托管专用备份服务提供(需单独订购)。服务包括使用共享备份平台备份虚拟机数据或应用程序数据。
软件许可
提供了适用于MPC的非‑许可软件ISO目录。此目录列出了可在MPC核心部署中运行的虚拟机中使用的软件。许可软件可通过软件许可产品购买。采购完成后,ISO可在目录中找到。
客户也可以自带软件许可证。使用“自带许可证(BYOL)”时,必须验证是否符合软件供应商的许可条款。
对于所有许可,客户负责满足软件供应商的合规要求。
支持计划
支持计划提供额外服务,包括服务请求,增强支持,报告和设计协助。
- Managed Solutions卓越支持计划是一项预付费计划,以折扣费率提供月度或年度(一次性支付)支持小时块。
- 支持时间以15分钟为增量计算。
- 如果没有预付费计划,支持将按卓越支持服务标准费率按小时收取,以15分钟为增量计算。
| 购买单位 | 类型 | 收费类型 | 单位 | 订购和账单 |
|---|---|---|---|---|
| 技术支持计划 | 每月 | 基准线 | 小时 | 每月预留技术支持工时 |
| 技术支持计划 | 年度的 | 基准线 | 小时 | 每年预留技术支持工时 |
支持计划适用于所有Managed Solutions产品,而非一个特定产品。
如果计划中的所有小时都用完,额外小时将按卓越支持服务每小时费率(标准小时费率)收取。
月度或预付费的Managed Solutions卓越支持计划小时数不会延续,如果未使用,将被没收。除非申请升级,否则超出预购买分配金额的预付费Managed Solutions卓越支持计划使用将按常规“卓越支持服务”费率收取费用。
该计划因国家而异,无法关联到特定的IBX数据中心。
迁移支持
将工作负载从本地‑环境,其他Colocation设施或基于公共‑云‑的VMware平台(如AWS或OCVS)迁移到MPC核心,Equinix提供了迁移工具,‑无需重构应用程序即可实现自助式工作负载迁移。该工具支持在vSphere,Hyper‑V和其他虚拟化平台上运行的工作负载,方法包括虚拟机管理程序‑级和‑客户操作系统迁移。
为实现vSphere工作负载迁移,客户将收到VCF Operations HCX设备,该设备安装在客户环境中,并在配置期间与MPC核心环境配对。该工具支持异步复制。
-
VMotion迁移-此方法使用VMware vMotion协议将虚拟机移至远程站点。
- 专为一次迁移单个虚拟机而设计
- 在不中断服务的情况下迁移虚拟机状态
- 需要 250 Mbps 或更高的吞吐量
- 延迟 < 150毫秒
- 最低MTU:1150
- 每个操作的虚拟机数量上限:1
-
冷迁移-此方法使用VMware NFC协议,并在源虚拟机关闭时自动使用。
- 需要 250 Mbps 或更高的吞吐量
- 延迟 < 150毫秒
- 最低MTU:1150
- 每个操作的虚拟机数量上限:1
-
批量迁移-此方法使用VMware vSphere Replication将虚拟机移至目标站点。
- 专为并行迁移多个虚拟机而设计
- 可以安排在预定时间完成
- 虚拟机在源端运行,直到故障转移开始(服务中断类似于重启)。
- 需要 50 Mbps 或更高的吞吐量
- 延迟 < 150毫秒
- 最低MTU:1150
- 支持最多 1000 个并发迁移(取决于 HCX 管理器设备的大小)
-
复制辅助vMotion (RAV)-复制辅助vMotion结合了批量迁移(并行操作,弹性,排程)和vMotion (零‑停机状态迁移)的优势。
- 需要 250 Mbps 或更高的吞吐量
- 延迟 < 150毫秒
- 最低MTU:1150
- 支持最多 1000 个并发迁移(取决于 HCX 管理器设备的大小)
轻松迁移需要在Cross Connect中设置专用Fabric电路或VLAN。 迁移完成后,迁移工具将被移除。
服务划分
下面显示了客户与 Equinix 之间的责任划分。
| 地区 | 责任 | 详细信息 |
|---|---|---|
| 客户数据 | 客户 | 数据治理和数据访问权限管理 |
| 账户和访问管理 | 客户 | 用户帐户管理、身份 MFA/ID、多因素身份验证 |
| 数据保护 | 客户 | 防病毒软件、客户端和服务器数据加密、网络流量加密 |
| 应用程序 | 客户 | 功能和技术应用管理 |
| 数据库 | 客户 | MySQL,Microsoft SQL,Oracle,PostgreSQL |
| 中间件 | 客户 | 企业服务总线,Tomcat,.NET Framework |
| 操作系统 | 客户 | Windows 和 Linux 操作系统管理 |
| 计算虚拟化 | Equinix Managed Solutions | VMware ESXi 虚拟机管理程序、vCenter 配置 |
| 网络虚拟化 | Equinix Managed Solutions | VMware NSX 平台、NSX 配置(防火墙、边缘)、连接性 |
| 计算 | Equinix Managed Solutions | 专用计算资源 |
| 存储 | Equinix Managed Solutions | vSAN 存储、vSAN 配置 |
| 数据中心连接 | Equinix Managed Solutions | 冗余交换机 |
| 数据中心设施 | Equinix Managed Solutions | 安全柜速递、电源、冷却、门禁控制、物理安全 |
购买单位
MPC 服务按月收费,收费方式有两种:一种是按基准值收费,另一种是按基准值加超额费用收费。
- ****订单中定义的服务计量单位的特定体积。
- 超额-超额-超出合同基线体积的服务消耗量。
采购单元目录
该表格列出了托管私有云的采购单位,包括计量单位和计费方式:
| 类别 | 购买单位 | 单位 | 安装费 | 计费方式 | 超额 |
|---|---|---|---|---|---|
| MPC服务 | 连接性 | 每份 | 否 | 基准线 | 否 |
| MPC计算 | <Host Type> | 主机 | 是 | 基准线 | 否 |
| MPC 服务选项 | 网关防火墙<n> 尺寸边缘 | Edge | 否 | 基准线 | 否 |
| 分布式防火墙 | 主机 | 否 | 基准线 | 否 |
角色与职责
在服务履行和交付期间,Equinix与客户分担责任。以下部分概述了这些职责。
租户配置
| 活动 | Equinix | 客户 |
|---|---|---|
| 安排/执行项目启动会议 | RA | CI |
| 安排/执行客户入职流程 | RA | CI |
| 根据设计蓝图和订单交付集群中的主机 | RAC | 我¹ |
| 按设计交付存储容量 | RAC | 我¹ |
| 根据订单交付连接服务 | RAC | 我¹ |
| 根据设计提供约定的网络功能(可选) | RAC | C |
| 为选定的应用程序设置服务帐户 | RAC | C |
| MPC操作控制台的交付 | RAC | 我¹ |
| 根据客户需求交付用户组 | RAC | 我¹ |
投入使用
一旦入职流程完成,测试将确认产品已成功交付并可以开始计费。
| 活动 | Equinix | 客户 |
|---|---|---|
| 测试对 docs.equinix.com 上 MPC 文档的访问权限 | CI | RA |
| 测试不同组对不同控制台的访问权限 | CI | RA |
| 根据所提供的证据确认 MPC 是否满足要求 | CI | RA |
| 检查交接文件 | CI | RA |
| 将产品设置为对客户内部系统启用 | RA | I |
运营
启用托管私有云服务后,将处理以下操作事项:
| 活动 | Equinix | 客户 |
|---|---|---|
| 服务的技术管理(整体) | RAC | 我* |
| 软件的修补和LCM:vCF运营,vSphere,NSX,vSAN,HCX | RAC | 我* |
| MPC基础设施监控和维护 | RA | I |
| 确保与 MPC 集成的应用程序符合 MPC Core 版本要求 | 我* | RAC |
| 服务中客户环境的功能管理(总体) | 我¹ | RAC |
| 管理集群中的计算和存储容量。 | 我¹ | RAC |
| 创建、导入和管理虚拟机和虚拟应用程序 | 我¹ | RAC |
| 保持 VM 工具更新 | 我¹ | RAC |
| 扩大和缩小虚拟机的规模 | 我¹ | RACI |
| 管理虚拟机快照 | RACI | |
| 用控制台管理对虚拟机的访问 | RACI | |
| 要求性能统计 | RACI | |
| 创建“库”并填充客户自己的 ISO/OVA 文件 | RACI | |
| 分开或分组虚拟机以提高可用性或性能 | 我¹ | RAC |
| NFV:虚拟二级网络 | 我¹ | RAC |
| NFV:标准防火墙 | 我¹ | RAC |
| NFV:路由(静态) | 我¹ | RAC |
| NFV:路由(动态 OSPF/BGP) | 我¹ | RAC |
| NFV:北约 | 我¹ | RAC |
| NFV:DHCP | 我¹ | RAC |
| NFV:负载平衡 | 我¹ | RAC |
| NFV:VPN (IPsec,客户端) | 我¹ | RAC |
| 设置和管理脚本及自动化功能 | RACI |
**注意:**RACI 代表负责任、有问责、咨询和知情。
I¹只有对影响用户环境运行的任务具有一定影响的通知。
I²仅当对服务运营和/或管理有影响的任务时,才需要通知。
事件管理
事件管理包含在服务支持中。所有事件均根据优先级处理。Equinix根据所提供的信息报告和评估事件后确定优先级。
| 优先级 | 影响/紧迫性 | 描述 |
|---|---|---|
| P1 高 | Equinix根据服务说明交付和管理的服务或环境因中断而意外不可用。客户无法履行对自身用户的义务。由于此功能不可用,客户会遇到直接明显的影响。 | 必须立即恢复服务;由于平台范围中断,生产环境无法使用。 |
| P2 中等 | 服务无法提供完整功能,或部分功能运行,或性能下降,导致对用户的影响。由于功能可用性有限,客户会遇到直接明显的影响。 | 服务必须在同一工作日内修复;管理环境不可用。 |
| P3 低 | 该服务目前仅对部分用户可用,并且已制定了相应的解决方法。 | 维修时间安排需与报案人协商确定。 |
注意:本分类不适用于例如由用户特定应用程序、用户操作或依赖于第三方造成的中断。事件可通过Managed Solutions下的客户门户网站提交。P1事件需要通过电话提交。
服务请求
服务请求用于报告服务问题,或在实施或配置更改过程中请求协助。标准配置更改可通过MPC自助‑服务门户网站即服务请求申请。24×7×365天提供支持。提供两种类型的服务请求:
- ****服务范围内且不产生额外费用的服务请求。
- 额外-超出服务范围并产生额外费用的服务请求。
| 请求名称 | 包含/附加 |
|---|---|
| 创建新的权限组 | 包括 |
| 移除权限组 | 包括 |
| 向 MPC Core 实例添加 VLAN | 包括 |
| 从 MPC Core 中删除 VLAN | 包括 |
| 创建边缘集群 | 额外 |
| 删除边缘集群 | 额外 |
| 调整边缘簇大小 | 额外 |
上面未列出的更改可通过选择服务请求模块中的“更改”来请求。Equinix将执行影响分析,以确定可行性,成本和交货时间。与服务请求相关的费用将从卓越支持计划余额中扣除。如果余额不足,将按通行汇率开具费用发票。影响基准容量,订购数量或任何影响月度服务费的更改的请求,必须通过Equinix销售团队申请。
报告
作为服务的一部分,客户将收到每月服务报告,内容涵盖以下主题:
- 已提交工单与 SLA 参数的对比情况
- 每OVDC容量
服务水平
服务水平协议(SLA)定义了适用于MPC服务的可测量性能水平,并指定了如果Equinix未能满足这些水平,客户可采取的补救措施。以下列出的服务信用是未能达到本节定义的服务水平阈值的唯一排他性补救措施。
| 优先级 | 响应时间¹ | 分辨率时间² | 工作执行 | SLA³ |
|---|---|---|---|---|
| P1 | < 30分钟 | < 4小时 | 24小时全天候 | 95% |
| P2 | < 60分钟 | < 24小时 | 24小时全天候 | 95% |
| P3 | < 120分钟 | < 5天 | 24小时全天候 | 95% |
¹响应时间是从提交故障单的那一刻起计量,直至Equinix Managed Solutions专家提供正式响应为止。
T Ü V ²时间衡量从工单创建到关闭,取消或移交给IBX支持。
³服务水平协议适用于响应时间,有关服务水平协议的详细信息可在产品政策中找到。
MPC服务的可用性级别反映集群的可用性。当由Equinix管理的基础设施导致工作负载集群进入中断客户服务的错误状态时,该服务被视为不可用。
| 可用性服务级别 | 描述 |
|---|---|
| 99.95%+ | 每个自然月不可用时间少于 22 分钟 |
服务信贷制度适用于产品政策中定义的可用性服务水平协议。MPC服务的可用性不包括数据恢复。客户负责恢复其数据。签订托管专用备份后,可使用托管专用备份运营控制台通过自助服务恢复数据。如果托管专用备份并未签约,则数据还原是客户的责任。
