端口类型

订购 Fabric 端口时，您可以选择使用 802.1Q 或 802.1ad 封装的基于 VLAN 的以太网虚拟专用线路 (EVPL)，或者选择未标记的基于端口的以太网专用线路 (EPL)。

EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.
EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

注意

最大传输单元 (MTU) - Equinix Fabric 上的端口默认 MTU 大小为 9100 字节。

以太网虚拟专线 (EVPL) 端口

Equinix Fabric 使用基于 VLAN 的 802.1Q (Dot1q) 或 802.1ad (Q-in-Q) 封装，在同一物理端口上实现了多个互连。

IEEE 802.1Q – 也称为 Dot1q，这是业界标准的网络中继协议，支持在同一物理接口上配置多个 VLAN，并定义了如何在以太网帧上使用 VLAN 标记来创建逻辑上独立的网络。客户必须为每个 VC 分配一个 VLAN ID 才能实现流量分离。虽然可能性不大，但 Fabric 客户实际上可以使用所有可用的 VLAN，从一个 Dot1q 端口创建最多 4094 个 VC。
IEEE 802.1ad – 也称为 Q-in-Q、VLAN 堆叠和双标记。该协议基于 802.1Q，但使用两个 802.1Q 标签，而不是一个。它包含一个外部标签或 s 标签（有时称为服务标签或服务提供商标签），以及一个内部标签或 c 标签（也称为客户标签，802.1ad）。Q-in-Q 通常由服务提供商使用，仅使用一个服务提供商标签即可扩展最多 4094 个客户 VLAN。

流量将被切换到Equinix Fabric中配置的相应虚拟连接 (VC)。如果流量带有未映射到 VC 的 VLAN 标签，或到达时未添加标签，则流量将在入口处被丢弃。

Equinix Fabric 本质上是一个二层交换结构，因此您可以在 VLAN 上创建连接，Equinix 会根据 VLAN 在目标以太网段（z 侧）的定义方式，自动将其转换为目标以太网段（z 侧）上的 VLAN。

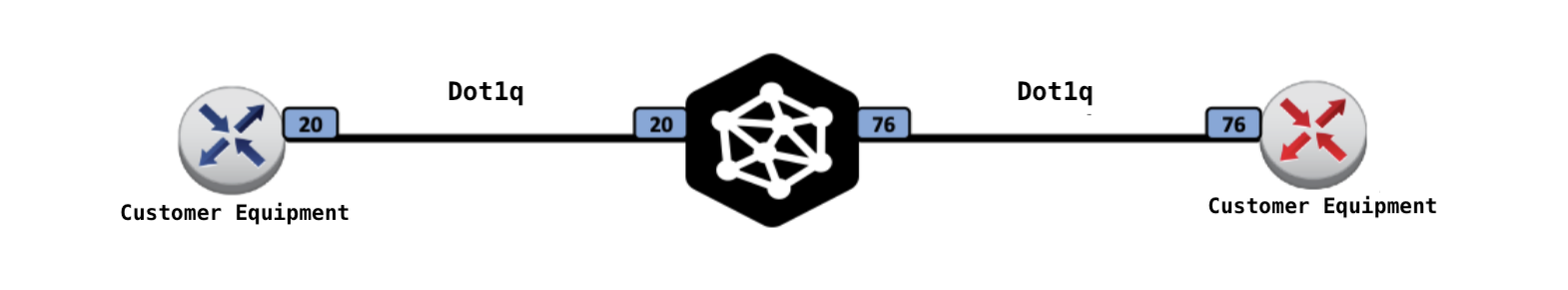

Dot1q 到 Dot1q

Equinix 翻译 A 面和 Z 面 Dot1q 标签。

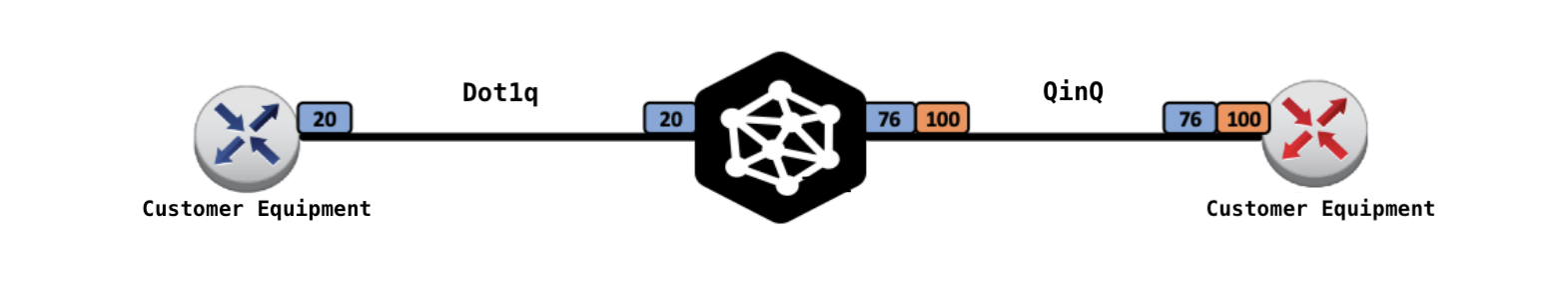

Dot1q 到 QinQ

A 侧 Dot1q 标签被弹出，帧通过 Z 侧接口发送出去，并将 Z 侧定义的 s-tag.c-tag 组合推送到帧上。

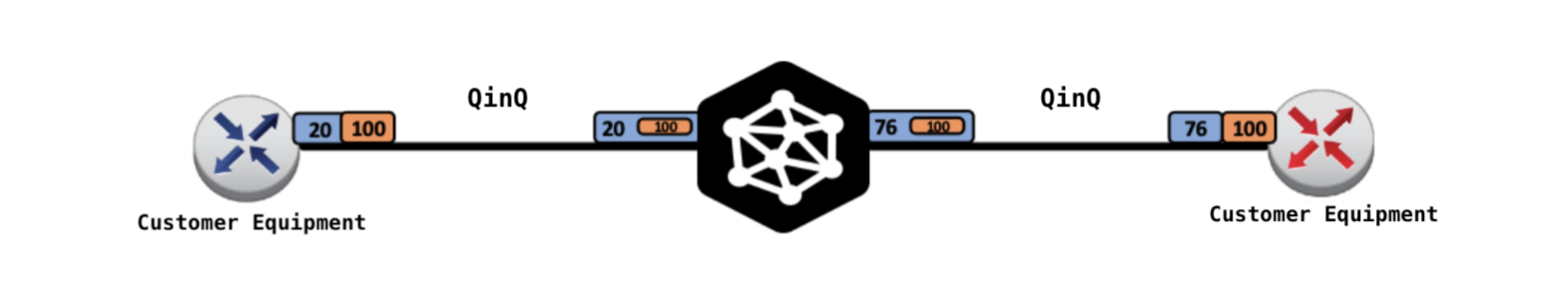

QinQ 到 QinQ

帧通过隧道传输，S-Tag（外部 VLAN）被转换，封装的帧得以保留。

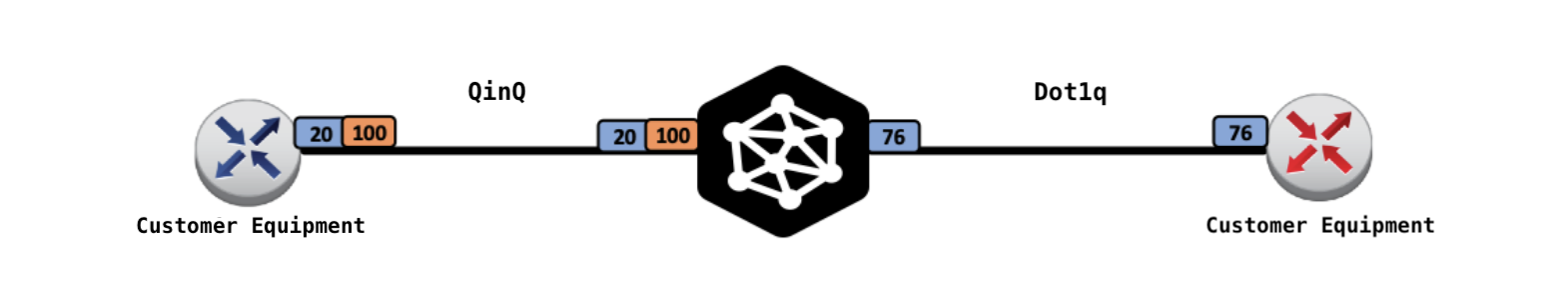

QinQ 到 Dot1q

A 侧的 s-tag.c-tag 组合被弹出，帧被发送到 Z 侧接口，Z 侧的 Dot1q 标签被推到帧上。

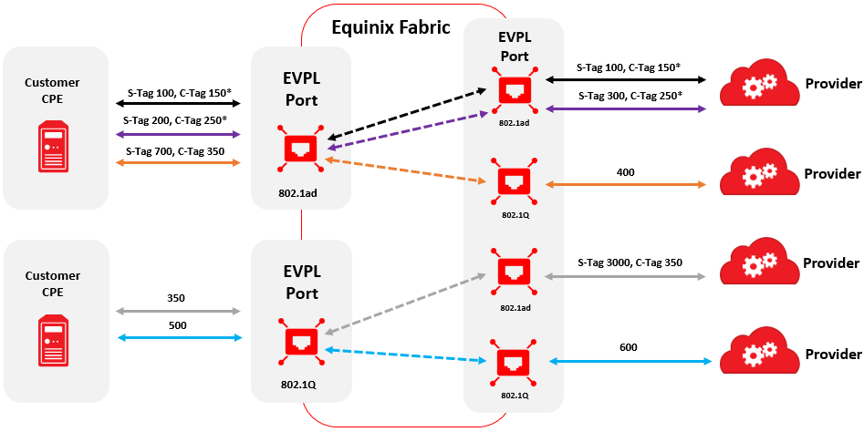

下图是一个复杂的例子，显示了为802.1ad和802.1Q配置的两个EVPL，其特点如下。

多个标签可以转给同一个供应商。
多个标签可以转给不同的供应商。
未标记的流量被丢弃。
没有目的地的标签被放弃。
在两个 802.1ad 端口之间创建 VC 时， Equinix Fabric对内部标签（客户标签，又名 C-Tag）视而不见 - Fabric 仅匹配外部标签（服务标签，又名 S-Tag）。
Equinix Fabric可以翻译所有标签，除了在两个 802.1ad 端口之间传输时（Equinix Fabric无法识别内部标签，因此无法翻译它们。）

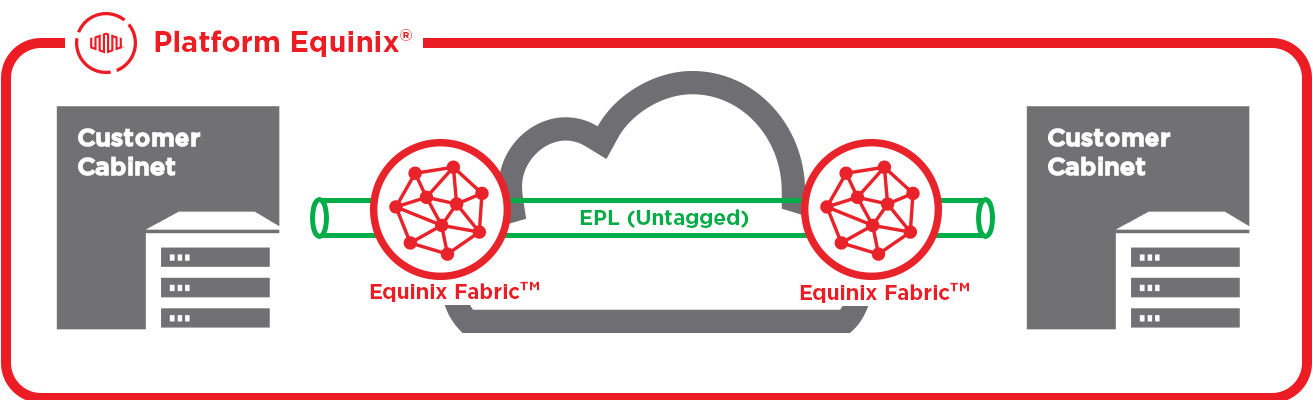

在 EPL 端口上，VLAN 标记的流量、未标记的流量或两者的组合流量都会按原样在两个端口之间传输。

每个 EPL 端口只允许一个连接，流量之间没有隔离。用户可以通过 EPL 连接传递多个 VLAN，但 Equinix 只会传递这些 VLAN，而不会对其进行任何处理。

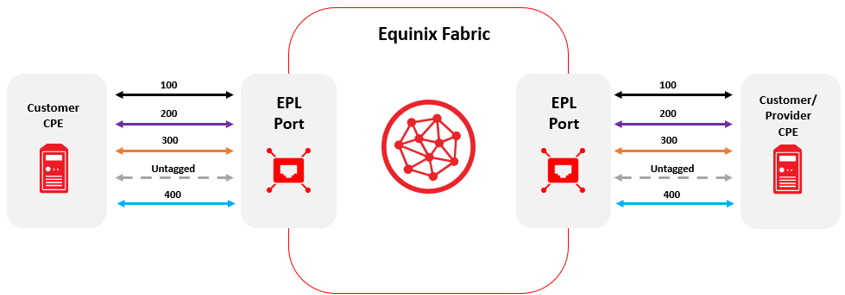

下图是一个复杂的例子，显示 EPL 在 Equinix Fabric 上的使用。EPL VC 具有以下特点。
