连接器

注意

传统三层服务（连接器、路由实例和订阅）即将停止服务。要了解 Fabric 提供的全新三层服务，请参阅Fabric 云路由器文档了解更多信息。

连接器将其他两个组件连接在一起。在基本的第三层服务的背景下，这是在一个端口和一个RI之间，尽管它可以而且将来会有其他功能。如果端口是一个标记的接口，连接器就用一个VLAN来做这个。端口和RI的性质或设置通常不相关，不影响连接器的配置，除非下面提到的限制。

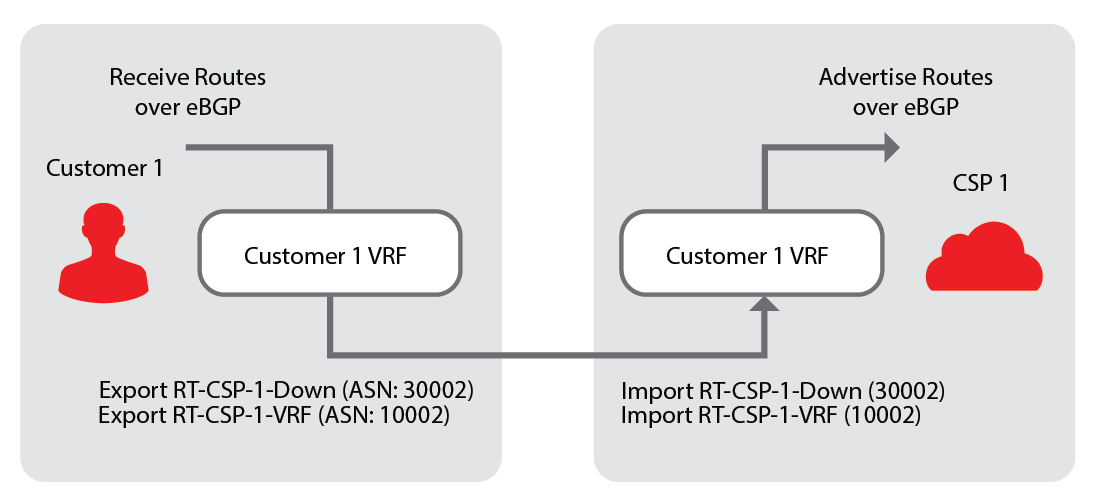

将一个端口和一个 RI 连接在一起，允许用户在下图的任何一端使用 eBGP 与 Equinix 对等：

限制条件​

  • 连接器组件仅限于将一个端口和一个RI连接在一起。用户应该知道，连接器是一个通用组件
  • 一旦配置完毕，分配的IP地址将出现在连接器的详细信息中，以便用户创建自己的配置。
  • 尽管用户可以从同一个或多个端口创建多个连接器到同一个区域接口，但系统不允许从一个以上的机箱组到同一个区域接口的连接器。

创建连接器​

  1. 登录客户门户 > Fabric 控制面板。

  2. 转到“库存”，选择“查看连接器”，然后单击“创建连接器”。

  3. 为连接器的基本配置填写所有字段。

  • 选择要连接连接器的路由实例
  • 选择端口来连接连接器
  • 连接器名称 - 这将默认为[端口名称]到[RI名称]，但用户可以输入一个对他们的账户来说是唯一的值，并且该地铁
  • 条件(C-Tag) - 如果所选端口是Dot1Q或Q-in-Q端口，用户输入一个有效的VLAN值（如果端口是无标记的，则不输入VLAN）。
  • 有条件的(S-Tag) - 如果所选端口是Q-in-Q端口，用户输入一个有效的VLAN值（如果端口是无标记的，不输入VLAN）。
  • 一个将收到关于此组件的通知的电子邮件地址

可选的网络服务​

可选的网络服务允许云交换用户通过特殊的配置、额外的信息或定制的工作流程来增加或增强组件或解决方案的功能。该组件在没有这些服务的情况下可以正常运行，除非系统显示需要一个或多个服务。

注意

在添加或编辑之前，一定要阅读并理解服务描述。它可能会改变这个或相关组件的功能。

  • 流量策略器 - 此选项允许您为连接器速度设置上限。您可以为任何连接添加流量策略器，将流量速率限制在所连接端口的容量以下，并使用 VLAN 作为子接口。所有进出路由实例的流量（包括所有非专用订阅）都将限制在此速度下。此外，连接的计费层级也是基于此速度计算的。

    首先，确定你是要选择标准层还是自定义速度。选择你想要的类别旁边的单选按钮。

    • 如果你选择了一个标准速度，你现在可以选择你想分配的计费等级。如果你选择了一个自定义速度，你需要输入速度和单位。你会被分配到适当的计费层级

    • 如果某项服务规定了一个速度，那么Policer就成了强制性的。

  • 双向转发检测 (BFD) - 此功能启用连接器与参考接口 (RI) 关联时使用的特定协议。BFD 协议允许检测 BGP 信号，通常用作监控功能，以确定特定链路上的活动对等连接。

管理连接器​

连接器组件用于连接端口和一个路由实例，以便数据可以在它们之间传递。

信息

对于已过渡到 Equinix 身份和访问管理 的组织，创建和管理第 3 层组件的权限继承自第 2 层连接权限设置。

转到“库存”并单击“连接器”。

注意

要查找连接器，请在“搜索连接器”字段中输入连接器的名称。便捷的自动完成功能可帮助您缩小列表范围。

提示

过滤栏帮助你用有用的选项来分类和缩小你的搜索结果。你可以根据状态、名称和创建日期对你的连接器进行排序。要对你的结果进行排序，你只需点击每个类别的下拉菜单。

港口标签​

  1. 你可以选择让一个端口不被标记或被标记。

  2. 对于 Dot1Q 端口，您可以选择“已标记”并输入其 VLAN ID（范围为 2-4094）来标记端口。

  3. 对于QinQ端口，你必须为你的sTag和cTag输入一个数字，这个数字应该在2-4094之间。

  4. 端口封装（Dot1Q或QinQ）在这个阶段不能被修改。

注意

在“连接器”窗口中，单击要查看详细信息的连接器。详细信息窗口将显示有关该连接器及其所连接的参考接口 (RI) 的更多信息。

编辑一个连接器​

  1. 转到连接器，编辑连接器的名称、可选网络服务和联系信息。

  2. 点击要修改的部分旁边的编辑按钮。

  3. 编辑完成后，点击更新保存更改。

克隆一个连接器​

你可以复制或克隆一个现有的连接器。

  1. 转到“连接器”，然后单击“克隆连接器”。此时将显示一个预先填充的“创建连接器”请求窗口，其中所有参数均已复制，但名称和 VLAN ID 除外。以下设置将复制到新连接器中：

    • 地点
    • 路由实例
    • 港口
    • 标签设置
    • 双向转发设置
    • 警员速度

  2. 要修改参数，请单击下一步。您可以查看并提交克隆连接器请求。

删除一个连接器​

  1. 要删除连接器，请点击删除连接器。系统会提示您确认提交。

  2. 一旦你确认，你会得到一个成功通知。

当连接器的状态显示为“正在取消配置”时，您将无法再编辑此连接器。
