云相关示例

这些示例描述了Equinix Fabric Cloud Router 的一些典型云相关用例：

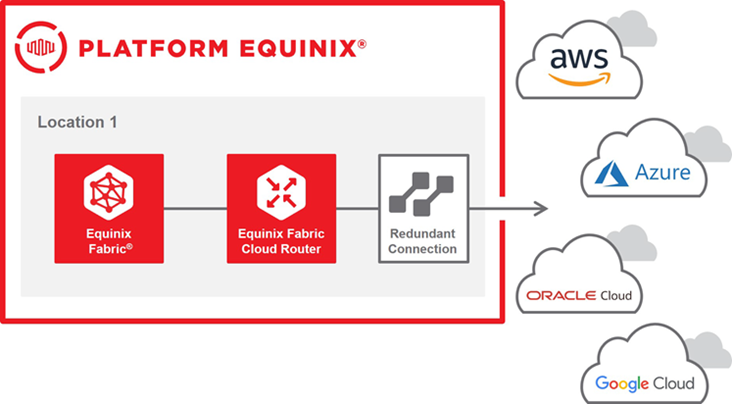

云到云的路由​

Fabric Cloud Router的这个用例展示了如何提高应用程序性能并降低成本。

  • 在运行需要在不同云提供商之间传输数据的云应用程序时，它是理想之选。您可以在本地路由流量，而不是通过最近的数据中心。
  • 在需要的地方使用私有的本地化云到云路由，避免流量回程。这样可以减少延迟，而无需投资物理部署。
  • 绕过公共互联网，提高可靠性和安全性，减少出口费用。
  • 在几分钟内完成设置和配置，然后轻松进行管理。您不需要运行 BGP 或拥有 ASN，而且可以上下调整带宽。
  • 享受内置弹性。配置冗余连接时，会分配一个不同的虚拟路由器。无需部署冗余虚拟路由器。

示例： Google Cloud 和 Azure 之间的网络连接​

您可以使用Fabric Cloud Router与Google Cloud 之间以及Fabric Cloud Router与Microsoft Azure 之间的快速连接来验证云到云路由是否已经建立。

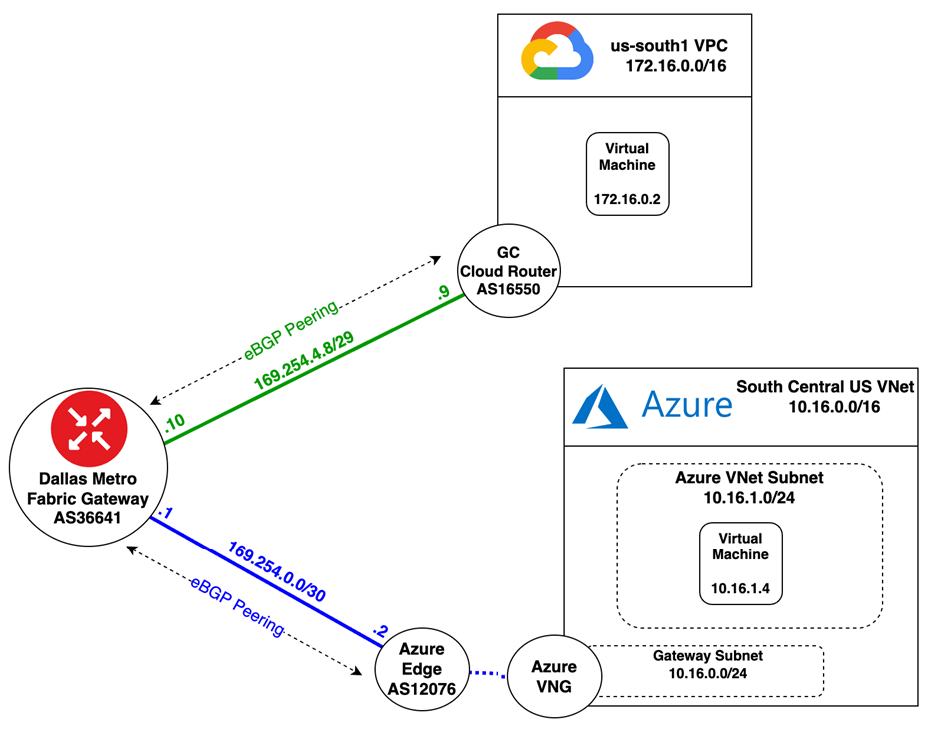

以下是一个位于达拉斯都会区的 Fabric 云路由器的示例，它连接到 Google Cloud 的 us-south1 区域和 Microsoft Azure 的 South Central US 区域的基础设施。以下流程中将使用这些值。

组成部分​

  • 需要在相关的 Equinix 城域网中部署一台现有的 Fabric 云路由器，以建立所需的云到云网络连接。（请参阅创建 Fabric 云路由器。）
  • 已配置好所需的路由详细信息，并已建立与 Google 的快速连接。（请参阅与 Google Cloud Platform 的快速连接。）
  • 已建立与 Azure 的连接，并配置了所需的路由详细信息。（请参阅连接到 Azure。）
  • 在每个各自的云服务提供商（CSP）中的所有所需配置，通过连接到相关基础设施的混合云网络结构来宣传和接受路线。
  • 每个云服务提供商 (CSP) 中都需要一台处于活动状态且正在运行的虚拟机 (VM)，并具备所需的管理访问权限和登录权限。（这是通过云到云流量进行外部验证中描述的外部验证步骤所必需的。）

使用客户门户进行验证​

  1. 登录 Equinix 客户门户 并导航至 Fabric。

  2. 如果您的 Fabric 帐户已迁移到 Equinix 身份和访问管理 (IAM) 平台，请使用上下文切换器下拉列表访问您的项目及其资产。有关更多信息，请参阅身份和访问管理。

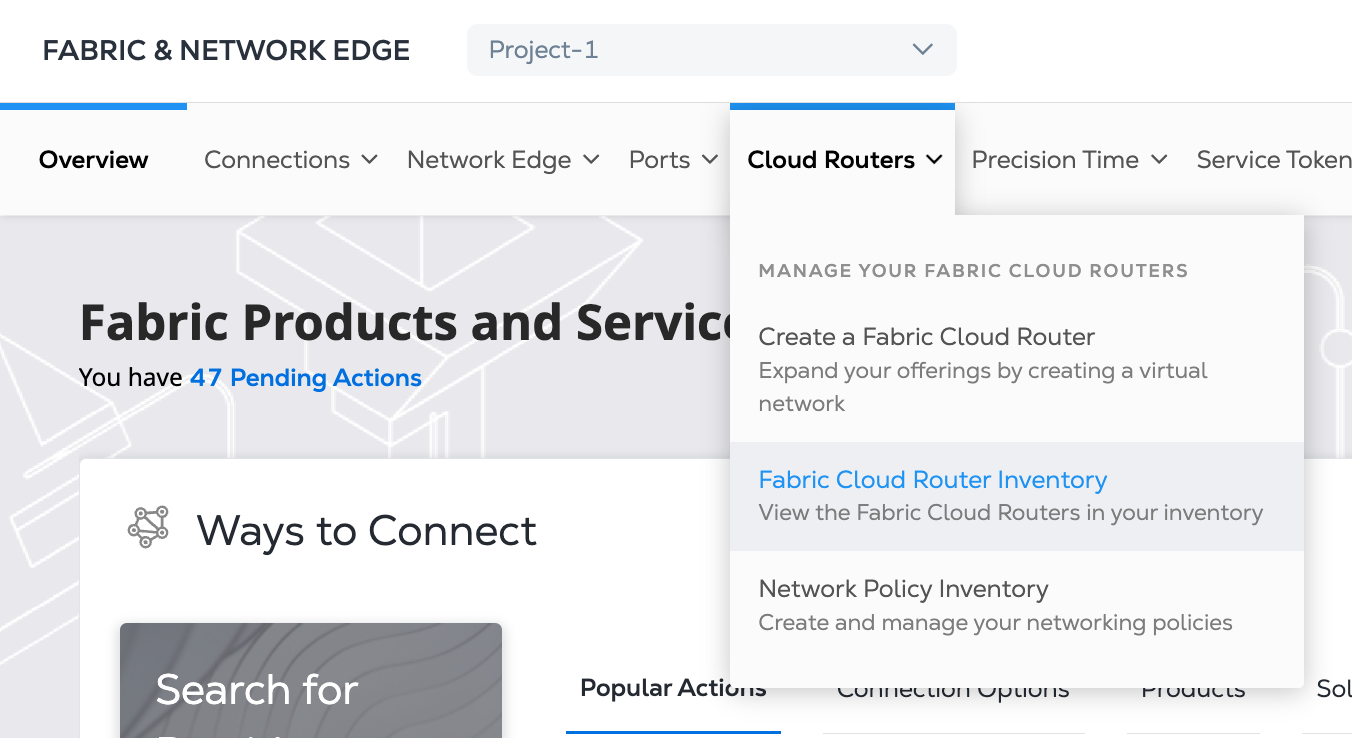

  3. 从“云路由器”菜单中，选择“Fabric 云路由器清单”。

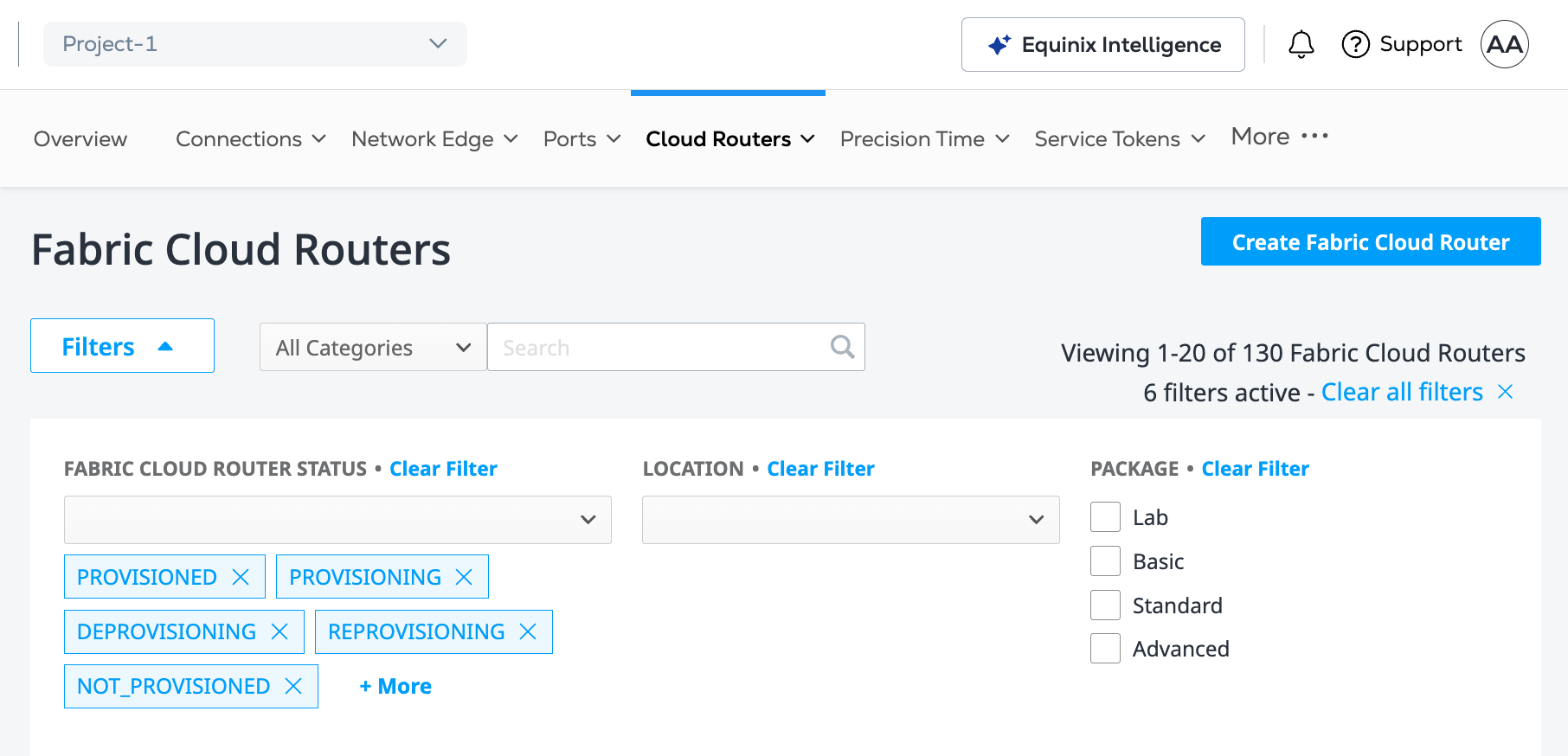

  4. 从连接清单中，找到Fabric Cloud Router名称。您可以使用筛选选项，根据特定条件缩小搜索范围。

  5. 单击相关的 Fabric Cloud Router 名称，即可显示其详细信息的概述，包括状态、位置和唯一 ID。

  6. 点击“活动路由”选项卡。确认来自每个 CSP 的预期路由都显示在路由表视图中。

  7. 如果您最近配置了一个或多个连接的路由详细信息，请单击“加载活动路由”刷新显示。

通过云到云流量传递进行外部验证​

您还可以通过将网络流量从其中一个互连的 CSP 中的基础设施传输到另一个互连的 CSP 中的基础设施目的地来验证Fabric Cloud Router是否正常工作。

您可以使用 Linux ping 实用程序从Google Cloud 中的虚拟机向 Azure 中的目标虚拟机发送 ICMP 回显请求。接下来，在Google Cloud 中的虚拟机上监听来自 Azure 中虚拟机的 ICMP 回显回复。

  1. 登录到与通过云端路由器连接的基础架构关联的每个相应 CSP 中运行的两个虚拟机之一。

  2. 使用您当前未在其他 CSP 中登录的另一个 VM 的私有 IP 的目标地址执行 ping 命令。

    [user@cloud-gateway-documentation-instance ~]$ ping 10.16.1.4
    PING 10.16.1.4 (10.16.1.4) 56(84) bytes of data.
    64 bytes from 10.16.1.4: icmp_seq=1 ttl=61 time=14.6 ms
    64 bytes from 10.16.1.4: icmp_seq=2 ttl=61 time=12.2 ms
    64 bytes from 10.16.1.4: icmp_seq=3 ttl=61 time=12.6 ms
    64 bytes from 10.16.1.4: icmp_seq=4 ttl=61 time=13.1 ms
    64 bytes from 10.16.1.4: icmp_seq=5 ttl=61 time=12.6 ms
    ^C
    --- 10.16.1.4 ping statistics ---
    5 packets transmitted, 5 received, 0% packet loss, time 4006ms
    rtt min/avg/max/mdev = 12.184/13.013/14.565/0.830 ms

  3. 确认你在执行命令后收到了ICMP回波的回复。

成功接收回复表明从一个 CSP 到另一个 CSP 的流量正在按预期通过云路由器路由。

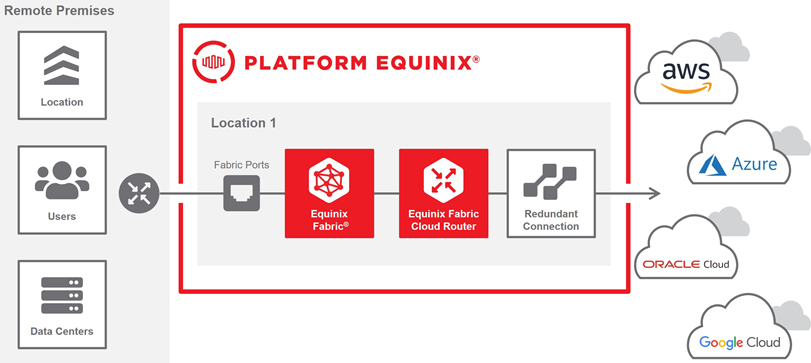

云迁移​

此Fabric Cloud Router用例演示了如何在云提供商或私有云之间传输数据和应用时快速重新平衡云服务。您的网络可以通过使用与云无关的连接来适应不断变化的业务战略，该连接可让您灵活地扩展或缩减规模以满足短期或长期使用需求。

  • 您可以方便快捷地建立专用连接，执行数据传输，只需支付所需费用。
  • 避免供应商锁定，以便在云之间轻松迁移，并消除与物理基础设施相关的资本支出成本。
  • 使用覆盖超过 55 个市场的Equinix全球网络部署高速带宽，高效地将应用程序和数据迁移到任何地方。
  • 绕过公共互联网，提高可靠性和安全性，减少出口费用。

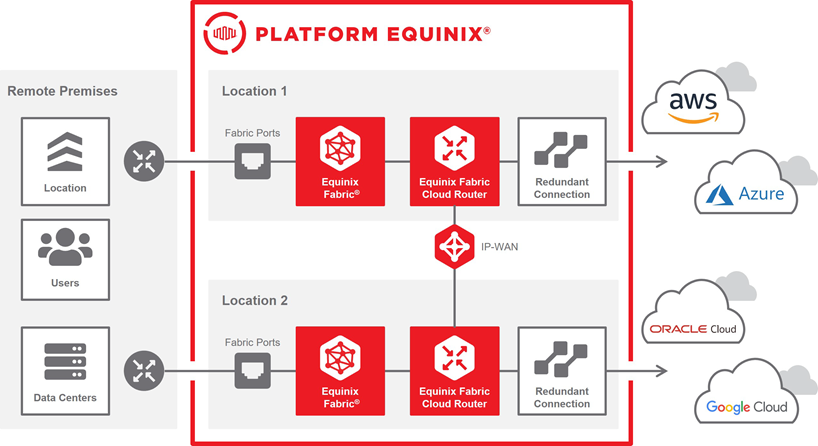

混合多云应用​

正如此用例所示， Fabric Cloud Router可帮助您无缝管理需要在云、边缘站点和数据中心之间传输数据的混合多云应用的增长。为了降低成本并扩展现有功能，Cloud Router 通过集中式、可扩展的服务高效地管理跨云环境和位置的工作负载，轻松扩展和扩充您的网络。

  • 通过快速启动新的虚拟路由器来避免回程流量，并使用 IP-WAN 将它们连接起来，创建自己的多点网络。
  • 通过客户门户中的警报、事件日志、连接使用情况和操作控制集中管理和监控您的网络。
  • 使用 API 或 Terraform 自动连接。
  • 使用灵活的服务选项可获得更高的可扩展性，无需预定义带宽承诺级别，或每个虚拟路由器无需虚拟连接最大值。
