API - 连接到Microsoft Azure ExpressRoute

建立与 Microsoft Azure 的直接第 2 层连接以访问 Azure 云基础设施和其他 Azure 云服务。

注意

本文档介绍如何通过 API 从端口、服务令牌或云路由器创建连接。有关如何通过 API 从虚拟设备创建连接的信息，请参阅Network Edge 到 Azure ExpressRoute。

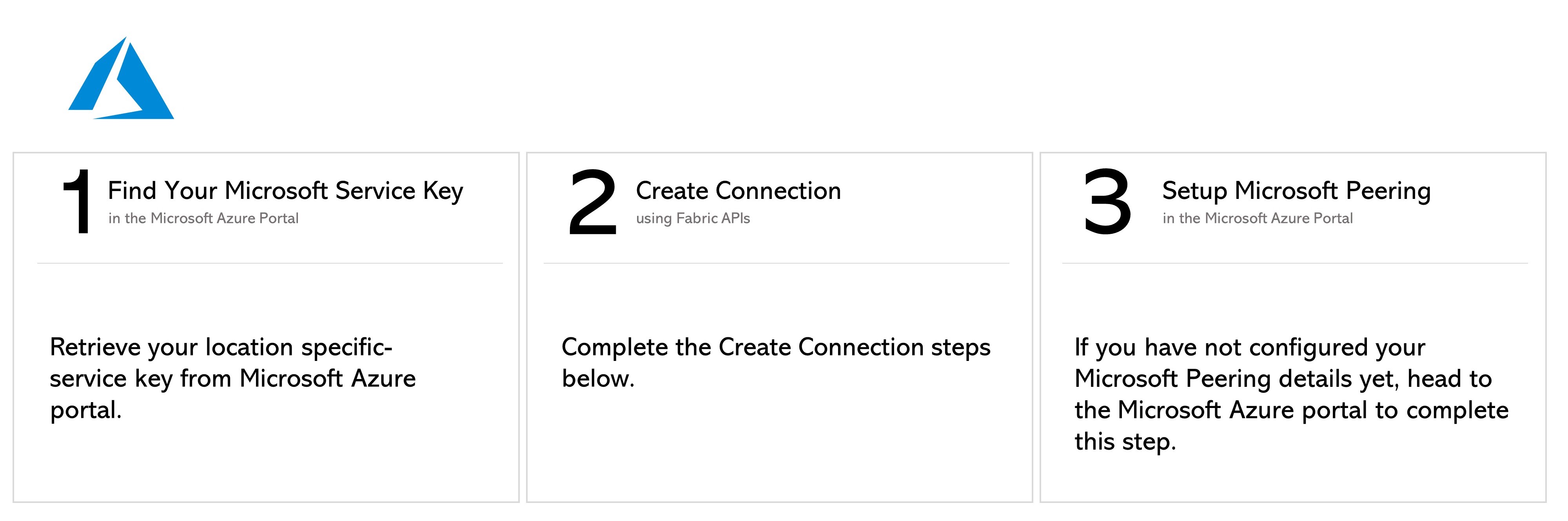

先决条件

身份验证 - 提交您的 OAuth2 用户凭据、客户端 ID 和客户端密钥身份验证。请参阅API身份验证以获取有关如何调用OAuth API来验证和认证您的凭据的说明。
确定您的 A 面信息。您可以：
- 要获取 Equinix Fabric 端口信息，请向 /fabric/v4/ports 端点发送 GET 请求。您需要端口 UUID 和链路协议类型（DOT1Q 或 QINQ）。
或者
- 要获取您的 A 端服务令牌，请向 /fabric/v4/serviceTokens 端点发送 GET 请求。您需要令牌的 UUID。A 端令牌提供配置连接 A 端所需的必要信息。
或者
- 确定您的 Fabric 云路由器信息。通过向 /fabric/v4/routers/search 端点发送 POST 请求来检查可用的云路由器。您需要路由器的 UUID。
确定 Azure ExpressRoute 服务配置文件信息。有关应选择哪个服务配置文件的更多信息，请参阅 Azure ExpressRoute 概述页面。
- Azure ExpressRoute - a1390b22-bbe0-4e93-ad37-85beef9d254d
- Azure 政府 ExpressRoute - 0de4e413-edd7-4325-912f-7c8a4428e156
识别并验证您的 ExpressRoute 服务密钥。向 /fabric/v4/connections/validate 端点发送 POST 请求，以验证您的 ExpressRoute 服务密钥是否可用于创建与给定都市中选定服务配置文件的连接。

从 DOT1Q端口连接

要从 DOT1Q 端口创建到 Azure ExpressRouter 的连接，请向 /fabric/v4/connections 终结点发送 POST 请求。连接类型为 EVPL_VC。

请在 aSide 对象中提供您的端口信息，包括：

accessPoint.type as COLO
将端口的 UUID 提供给 port.uuid
linkProtocol.type 为 DOT1Q
向 linkProtocol.vlanTag 提供 VLAN ID

请在 zSide 对象中提供您的 Azure ExpressRoute 详细信息和位置详细信息，包括：

将 accessPoint.type 设置为 SP。
将 profile.type 设置为 L2_PROFILE。
在 profile.uuid 中指定要连接的 Azure ExpressRoute 服务配置文件。
在 location.metroCode 中指定您要连接的 Equinix Metro 位置。
将 authenticationKey 设置为您的 ExpressRoute 服务密钥。
根据您使用连接的服务，将 peeringType 设置为 MICROSOFT 或 PRIVATE。有关详细信息，请参阅配置对等互连。
（可选）将 linkProtocol.type 设置为 QINQ 并指定 linkProtocol.vlanCTag。这将设置用于对等互连的 ExpressRoute VLAN ID。您也可以在创建连接后在 Azure 门户中设置此值。

请在请求正文中指定其他连接配置详情，包括bandwidth和redundancy。有关参数及其说明的完整列表，请参阅API 参考。

示例 cURL 请求：

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
  "type": "EVPL_VC",
  "name": "<your_connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
    "priority": "<redundancy_code>"
  },
  "aSide": {
    "accessPoint": {
      "type": "COLO",
      "port": {
        "uuid": "<your_port_uuid>"
      },
      "linkProtocol": {
        "type": "DOT1Q",
        "vlanTag": <vlan_id>
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<service_profile_uuid>"
      },
      "location": {
        "metroCode": "DC"
      },
      "linkProtocol": {
        "type": "QINQ",
        "vlanCTag": <vlan_id>
      },
      "peeringType": "<peering_type>",
      "authenticationKey": "<expressroute_service_key>"
    }
  },
  "order": {
    "purchaseOrderNumber": "<purchase_order_number>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact_email>"
      ]
    }
  ]
}

从 QINQ端口连接

要从 DOT1Q 端口创建到 Azure ExpressRouter 的连接，请向 /fabric/v4/connections 终结点发送 POST 请求。连接类型为 EVPL_VC。

请在 aSide 对象中提供您的端口信息，包括：

accessPoint.type as COLO
将端口的 UUID 提供给 port.uuid
linkProtocol.type 为 QINQ
将内部标签 ID 提供给 linkProtocol.vlanCTag
将外部标签 ID 提供给 linkProtocol.vlanSTag

请在 zSide 对象中提供您的 Azure ExpressRoute 详细信息和位置详细信息，包括：

将 accessPoint.type 设置为 SP。
将 profile.type 设置为 L2_PROFILE。
在 profile.uuid 中指定要连接的 Azure ExpressRoute 服务配置文件。
在 location.metroCode 中指定您要连接的 Equinix Metro 位置。
将 authenticationKey 设置为您的 ExpressRoute 服务密钥。
根据您使用连接的服务，将 peeringType 设置为 MICROSOFT 或 PRIVATE。有关详细信息，请参阅配置对等互连。
（可选）将 linkProtocol.type 设置为 QINQ 并指定 linkProtocol.vlanCTag。这将设置用于对等互连的 ExpressRoute VLAN ID。您也可以在创建连接后在 Azure 门户中设置此值。

请在请求正文中指定其他连接配置详情，包括bandwidth和redundancy。有关参数及其说明的完整列表，请参阅API 参考。

示例 cURL 请求：

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
  "type": "EVPL_VC",
  "name": "<connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
    "priority": "<redundancy_code>"
  },
  "aSide": {
    "accessPoint": {
      "type": "COLO",
      "port": {
        "uuid": "<port_uuid>"
      },
      "linkProtocol": {
        "type": "QINQ",
        "vlanSTag": <vlan_id>,
        "vlanCTag": <vlan_id>
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<service_profile_uuid>"
      },
      "location": {
        "metroCode": "<metro_code>"
      },
      "authenticationKey": "<expressroute_service_key>"
    }
  },
  "order": {
    "purchaseOrderNumber": "<purchase_order_number>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact_email>"
      ]
    }
  ]
}'

使用服务令牌进行连接

要从 DOT1Q 端口创建到 Azure ExpressRouter 的连接，请向 /fabric/v4/connections 终结点发送 POST 请求。连接类型为 EVPL_VC。

将您的服务令牌 UUID 提供给 aSide 对象。服务令牌提供建立连接所需的所有其他信息。

请在 zSide 对象中提供您的 Azure ExpressRoute 详细信息和位置详细信息，包括：

将 accessPoint.type 设置为 SP。
将 profile.type 设置为 L2_PROFILE。
在 profile.uuid 中指定要连接的 Azure ExpressRoute 服务配置文件。
在 location.metroCode 中指定您要连接的 Equinix Metro 位置。
将 authenticationKey 设置为您的 ExpressRoute 服务密钥。
根据您使用连接的服务，将 peeringType 设置为 MICROSOFT 或 PRIVATE。有关详细信息，请参阅配置对等互连。
（可选）将 linkProtocol.type 设置为 QINQ 并指定 linkProtocol.vlanCTag。这将设置用于对等互连的 ExpressRoute VLAN ID。您也可以在创建连接后在 Azure 门户中设置此值。

请在请求正文中指定其他连接配置详情，包括bandwidth和redundancy。有关参数及其说明的完整列表，请参阅API 参考。

示例 cURL 请求：

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
  "type": "EVPL_VC",
  "name": "<connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
    "priority": "<redundancy_code>"
  },
  "aSide": {
    "serviceToken": {
      "uuid": "<your_aside_service_token>"
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<service_profile_uuid>"
      },
      "location": {
        "metroCode": "<metro_code>"
      },
      "authenticationKey": "<expressroute_service_key>"
    }
  },
  "order": {
    "purchaseOrderNumber": "<purchase_order_number>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact_email>"
      ]
    }
  ]
}'

从Fabric Cloud Router连接

要从您的网络边缘设备创建到 AWS 的连接，请向 /fabric/v4/connections 端点发送 POST 请求。连接类型为 IP_VC。

在 aSide 对象中定义 Fabric 云路由器，包括：

将 accessPoint.type 设置为 CLOUD_ROUTER。
将 router.uuid 设置为路由器的 UUID。

请在 zSide 对象中提供您的 Azure ExpressRoute 详细信息和位置详细信息，包括：

将 accessPoint.type 设置为 SP。
将 profile.type 设置为 L2_PROFILE。
在 profile.uuid 中指定要连接的 Azure ExpressRoute 服务配置文件。
在 location.metroCode 中指定您要连接的 Equinix Metro 位置。
将 authenticationKey 设置为您的 ExpressRoute 服务密钥。
根据您使用连接的服务，将 peeringType 设置为 MICROSOFT 或 PRIVATE。有关详细信息，请参阅配置对等互连。
（可选）将 linkProtocol.type 设置为 QINQ 并指定 linkProtocol.vlanCTag。这将设置用于对等互连的 ExpressRoute VLAN ID。您也可以在创建连接后在 Azure 门户中设置此值。

请在请求正文中指定其他连接配置详情，包括bandwidth和redundancy。有关参数及其说明的完整列表，请参阅API 参考。

curl -X
POST 'https://api.equinix.com/fabric/v4/connections'
-H 'content-type: application/json'
-H 'authorization: Bearer <token>'
-d '{
  "type": "IP_VC",
    "name": "<connection_name>",
  "bandwidth": <connection_speed>,
  "redundancy": {
    "priority": "<redundancy_code>"
  },
  "aSide": {
    "accessPoint": {
      "type": "CLOUD_ROUTER",
      "router": {
        "uuid": "<router_uuid>"
      }
    }
  },
  "zSide": {
    "accessPoint": {
      "type": "SP",
      "profile": {
        "type": "L2_PROFILE",
        "uuid": "<service_profile_uuid>"
      },
      "location": {
        "metroCode": "<metro_code>"
      },
      "authenticationKey": "<expressroute_service_key>"
    }
  },
  "order": {
    "purchaseOrderNumber": "<purchase_order_number>"
  },
  "notifications": [
    {
      "type": "ALL",
      "emails": [
        "<contact_email>"
      ]
    }
  ]
}'

监控连接状态

向 fabric/v4/connections/{connectionId} 端点发送 GET 请求以监控连接状态。

Equinix Connection States		Azure States
`equinixStatus` attribute values	`providerStatus` attribute values	Provider Status	Peerings Status	Description
`PROVISIONING`	`PROVISIONING`	Not provisioned	Not provisioned	Connection request has not been sent to Microsoft yet.
`PENDING_BGP_PEERING`	`PENDING_BGP`	Provisioned	Not provisioned	The connection has been approved and awaits for the customer to configure Microsoft peering on the Microsoft Azure portal. If you are connecting to Azure ExpressRoute from a Port, the status remains `PENDING_BGP_PEERING` until peering is completed in the Microsoft Azure portal and the status only changes to `PROVISIONED` once Equinix Fabric syncs with Microsoft. If you want to synchronize the BGP peering instantly, use Connection Actions API endpoint. If you are connecting to Azure ExpressRoute from a Fabric Cloud Router, you also need to configure your routing details for the connection in the Equinix Customer Portal.
`PROVISIONING`	`PROVISIONED`			Provisioning completed at Microsoft's end and the connection is provisioning at Equinix's end.
`PROVISIONED`	`PROVISIONED`			Connection established.
