与IBM云直接链接（2.0）连接

Equinix Fabric客户可以使用 IBM Cloud™ Direct Link 将本地资源连接到云资源。

在以下情况下， Equinix Fabric IBM Cloud Direct Link 非常适合与 IBM Cloud 配合使用：

  • IBM云在VPC上的部署
  • 混合工作负载
  • 跨供应商的工作负荷
  • 大量或频繁的数据传输
  • 私人或监管的工作量

当你需要时，IBM云直接链接连接比IBM云直接链接专用更合适。

  • 为关键任务的工作负载提供更快速的连接
  • 连接带宽的高度细化和灵活性
  • 以5Gbps或以下的速度进行连接
  • 在一个存在点（PoP）中可使用不同的端口

技术方面的考虑​

在部署之前，请审查这些技术考虑。

架构​

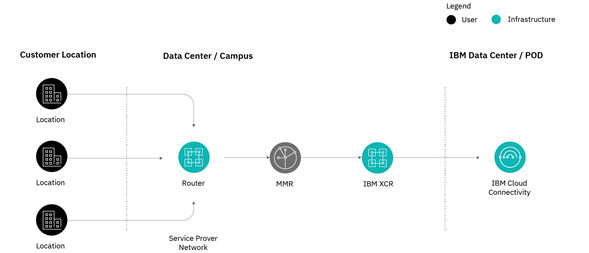

在此图中，“服务提供商网络”指的是 Equinix Fabric。

IP地址​

如果您使用经典 IaaS，请注意 IBM 基础架构使用 10.xxx 网络。您不能将本地主机与 IBM Cloud 或 IBM Cloud 服务网络 10.0.0.0/14、10.198.0.0/15 和 10.200.0.0/14 重叠。有关更多信息，请参阅Direct Link 先决条件（第 7 项）。

如 IBM Cloud Direct Link on Classic BGP 配置说明中所述，以下网络将被过滤掉，无法接受：10.0.0.0/14、10.198.0.0/15、10.200.0.0/14、169.254.0.0/16 和 224.0.0.0/4。

BGP互连网​

在部署之前，验证参数是否满足IBM云的限制。

BGP对等互联子网可以在定义IBM Cloud Direct Link Connect参数时自动或手动分配。

如果选择自动选择 IP，则会自动在 169.254.0.0/16 中分配一个 /30 子网。IBM Cloud 使用第一个 IP，而本地路由器使用第二个 IP。

如果您选择手动选择 IP，则可以在以下范围内分配互连 CIDR：

  • 10.254.0.0/16
  • 169.254.0.0/16
  • 172.16.0.0/12
  • 192.168.0.0/16
  • 任何公共 IP 地址

自治系统号（ASN）​

私有 ASN 和公共 ASN 均可用于本地路由器。默认 ASN 为 64999。不允许使用以下 ASN：

  • 0
  • 13884
  • 36351
  • 64512–64513
  • 65100
  • 65201‍–‍65234
  • 65402‍–‍65433
  • 65500
  • 4201065000‍–‍4201065999

虚拟路由和转发（VRF）​

除非需要连接到 IBM Cloud Classic 环境，否则 IBM Cloud Direct Link 不需要全局 VRF。有关更多信息，请参阅以下 IBM 文档：

如果您需要在部署前将帐户迁移到 VRF，请提交支持工单。有关说明，请参阅转换为虚拟路由和转发。

注意

迁移到VRF需要一个短暂的中断窗口（最多30分钟）。在这段时间内，后端网络VLAN失去相互连接，同时它们被转移到VRF上。

要验证您的帐户是否已迁移到 VRF，请转到 IBM Cloud 控制台。选择“管理” > 账户设置 > 虚拟路由和转发。VRF 设置显示“是”或“否”。

尽管BM Direct Link服务的设计是使用多区区域（MZRs）的高可用性，但您的连接是与一个特定的位置相联系的。因此，你必须设计和部署冗余或灾难恢复架构。

  • 如Direct Link 中的多样性和冗余模型中所述，Direct Link 在交叉连接路由器 (XCR) 处不是冗余服务，因此您有责任通过 BGP 方案创建冗余。
  • 此外，如Direct Link 先决条件（第 4 项）中所述，为了通过 Direct Link 服务实现冗余，您可以在单个 IBM Cloud 网络 PoP 上的两个独立路由器上购买两个独立的 Direct Link 连接，或者您可以订购两个连接到两个地理位置不同的 Direct Link PoP 位置的单个连接。

可以用三种模式来实现冗余。

  • 在同一市场（地点和城市）中通过不同的端口和XCR配置2个IBM Direct Link Connect网关。如果所有的云资源都部署在该市场，只需要本地路由。

  • 在同一市场的不同POP上配置2个IBM Direct Link Connect网关。如果所有的云资源都部署在该市场，只需要本地路由。

    使用Equinix Fabric，可以在东京市场（POP：东京 3 和大阪 1）和达拉斯市场（POP：芝加哥 1 和达拉斯 3）实现此模型。

  • 在不同的POP和不同的市场上配置2个IBM Direct Link Connect网关。这种模式需要全局路由。

有关每种模型的图表，请参阅Direct Link 中的多样性和冗余模型。更多信息也可在Direct Link 的高可用性和灾难恢复中找到。

先决条件​

用Equinix Fabric连接到IBM Cloud Direct Link Connect需要三个阶段。

  1. 在Equinix Customer Portal上创建到 IBM Cloud Direct Link 2.0 配置文件的虚拟连接。
  2. 在 IBM Cloud 控制台上接受并完成 Direct Link Connect 网关的配置。
  3. 在本地或Network Edge路由器上配置 BGP 会话。

有关 IBM 的 Equinix 订购注意事项 中提供了更多说明。

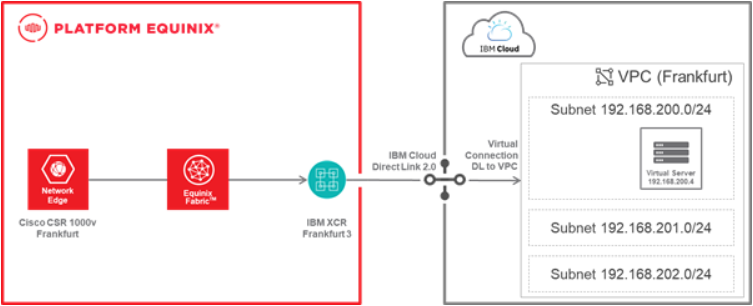

本程序的重点是企业内部路由器和 IBM 云 VPC 之间的互连。将部署以下要素。

  • IBM云直接链接2.0连接网关
  • 从IBM云直接链接网关到VPC的虚拟连接
  • 从企业内部的路由器虚拟连接到IBM云直接链接2.0

Network Edge虚拟设备是示例和图像中使用的内部路由器。

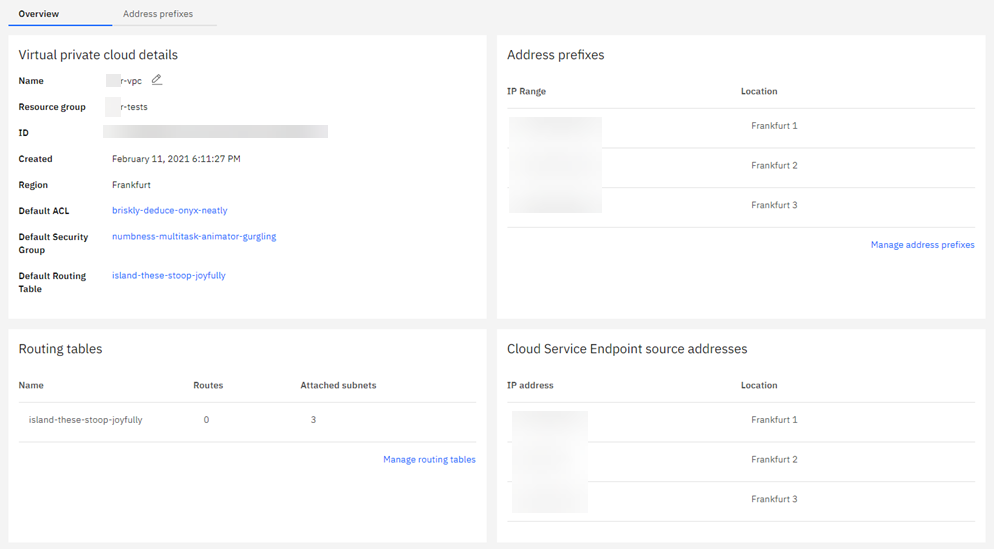

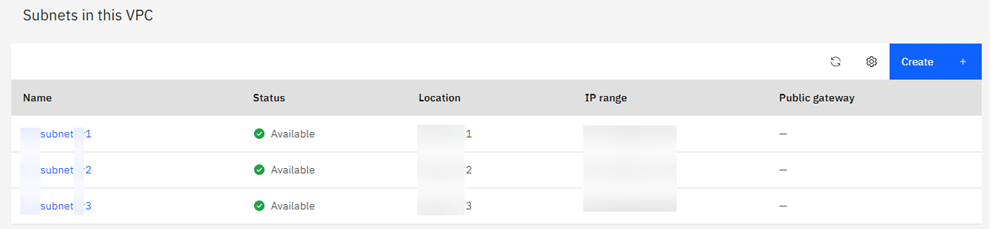

  • 此过程假设已在 IBM Cloud 中部署并配置了一个 VPC。在本例中，该 VPC 部署在法兰克福，并包含三个子网。其中一个子网中正在运行一个虚拟服务器（仅通告指向运行虚拟服务器的子网的路由）。

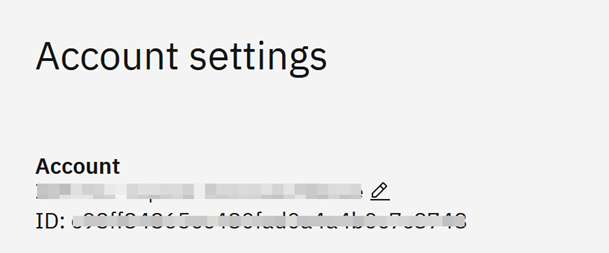

  • 要配置 Direct Link 连接，需要 32 位 IBM 帐户 ID。在 IBM Cloud 控制台中，选择“管理帐户”。 > 账户设置。

  1. 登录客户门户>Fabric Dashboard。

  2. 使用上下文切换器并选择要在其中创建连接的项目。

  3. 从_连接_菜单中，选择创建连接。

  4. 在“常用连接”部分中，单击IBM Cloud。

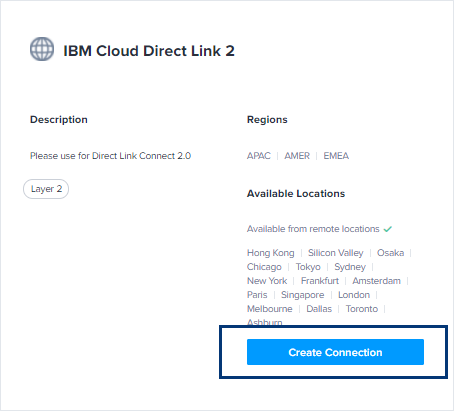

  5. 在_IBM Cloud Direct Link 2_卡上，单击创建连接。

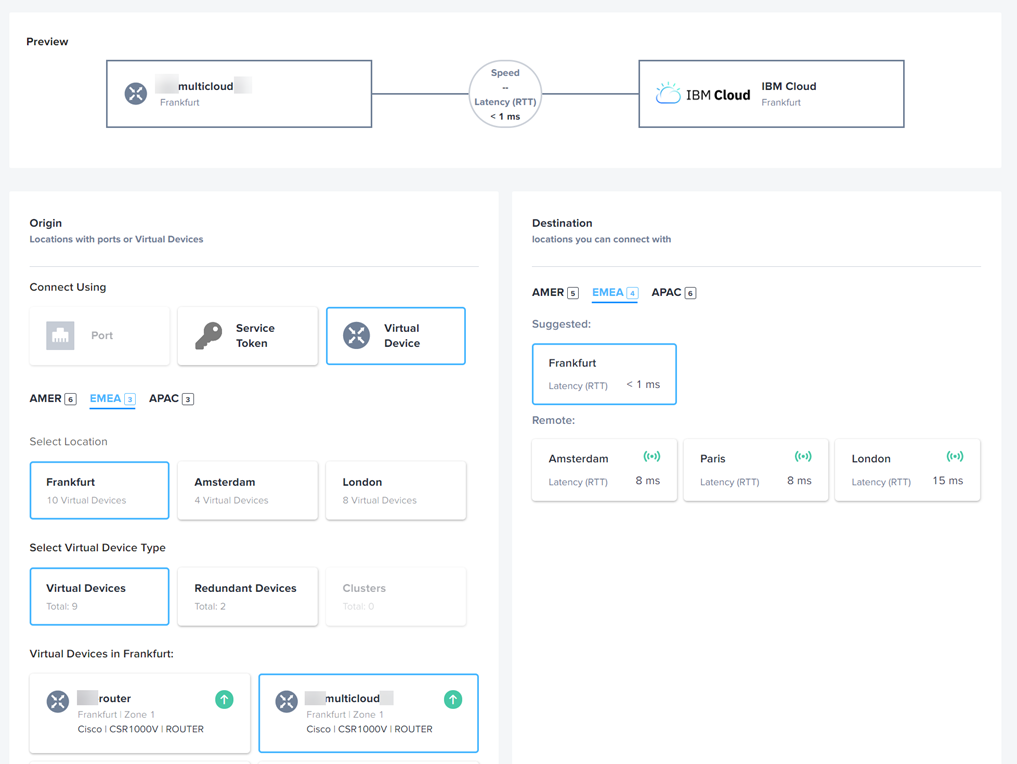

  6. 在_“源”_部分中，单击端口或虚拟设备。

  7. 选择一个位置。

  8. 选择端口或虚拟设备类型。

  9. 选择一个目的地。

  10. 单击Next(下一步)。

  11. 在“连接信息”部分：

    • 虚拟连接名称 – 输入虚拟连接的名称。
    • IBM Cloud账户–输入您的IBM Cloud账户ID。要查找此号码，请参阅先决条件。
    • 采购订单号 – 输入您的采购订单号。
    • ASN – 输入您的本地路由器的 ASN。
    • CER IPv4 CIDR 和 IBM IPv4 CIDR – 这些地址并非必填项，因为 IBM Cloud 可以自动提供。但如果您提供自己的地址，则必须填写这两个字段。

  12. 选择连接速度。

  13. 单击Next(下一步)。

请核对您的订单，然后点击提交订单。系统将显示成功信息，您还将收到一封确认邮件。

您可以转至“连接”，查看新创建的“直接链接”虚拟连接。单击连接名称以显示更多详细信息。显示 Not Available“状态”Pending Approval，“提供商状态”。

IBM专用网络服务(SNS)团队将收到您的请求并批准连接。审批的服务水平协议为24小时。如果这种情况不可接受，您可以提出支持工单。有关更多信息，请参阅Equinix订购注意事项。

  1. 登录到IBM Cloud 控制台。

  2. 转到“互连”并选择“直接链接”。

    新的直接链路网关状态为pending approval。

  3. 要在下拉菜单中查看更多详细信息，请单击与新虚拟连接匹配的新直接链接名称。

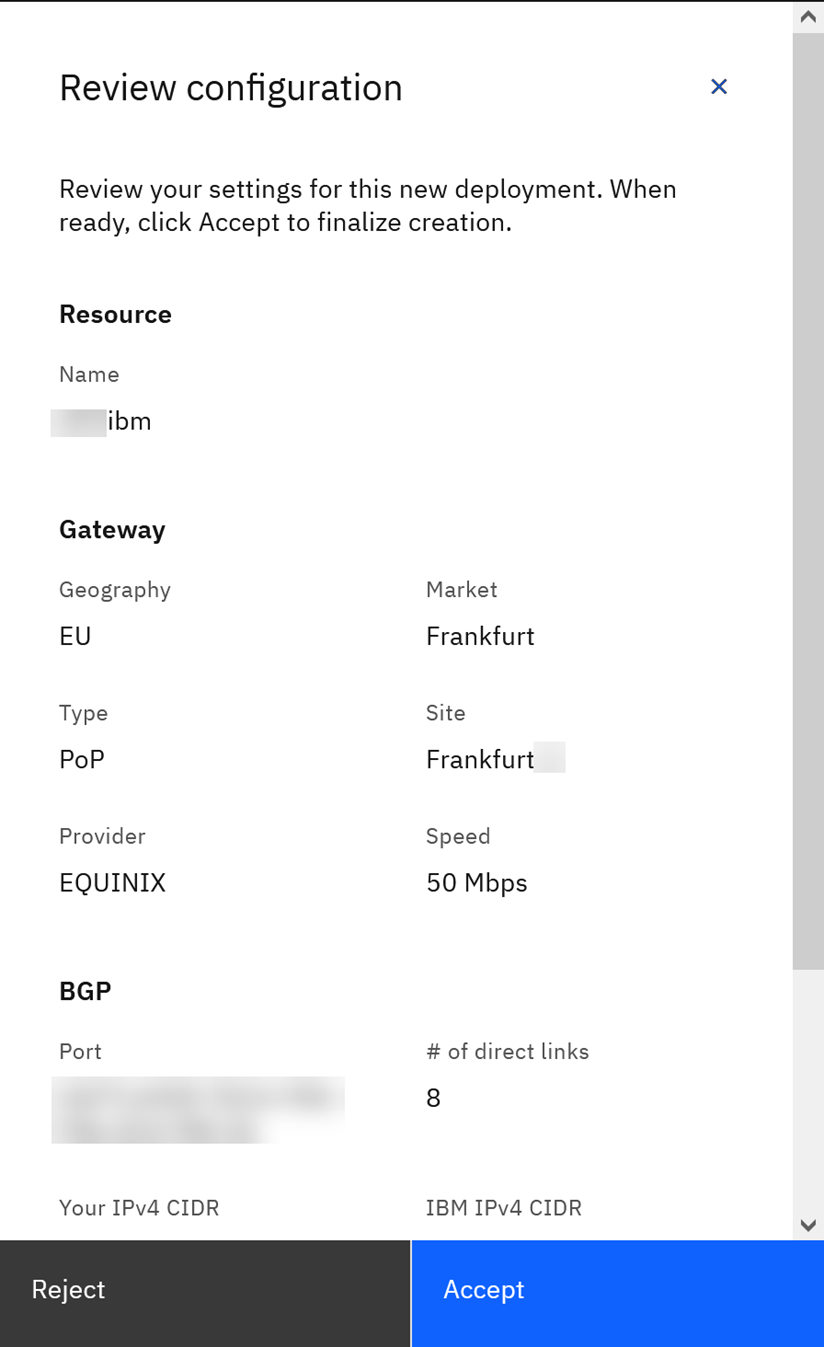

  4. 点击查看。将显示配置详情。

  5. 单击接受。

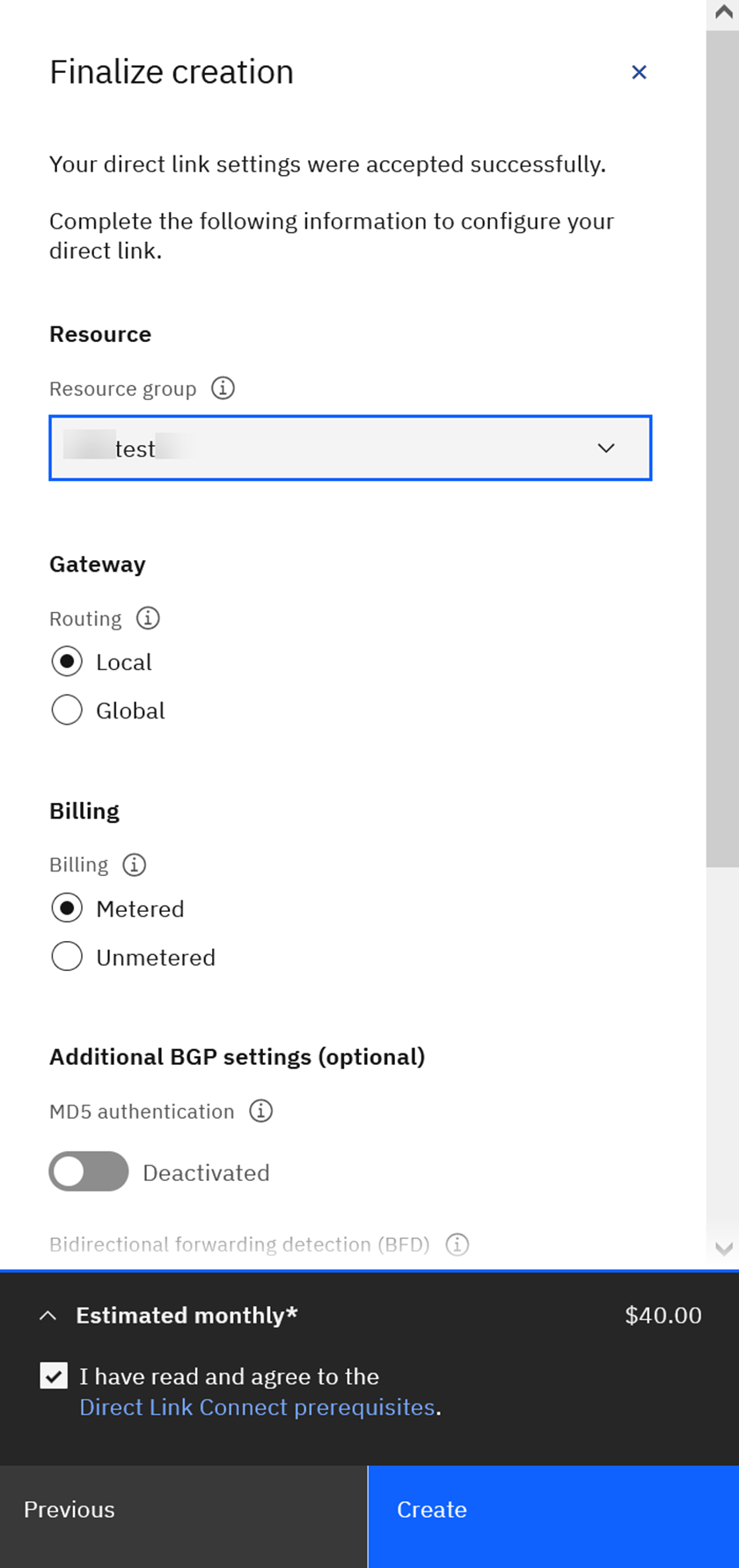

  6. 在“完成创建”表单中：

    1. 从“资源组”下拉列表中选择一个组。
    2. 在网关、计费和其他部分中选择您的选择，或保留默认设置。
    3. 查看并选择 Direct Link Connect 先决条件。
    4. 单击创建。

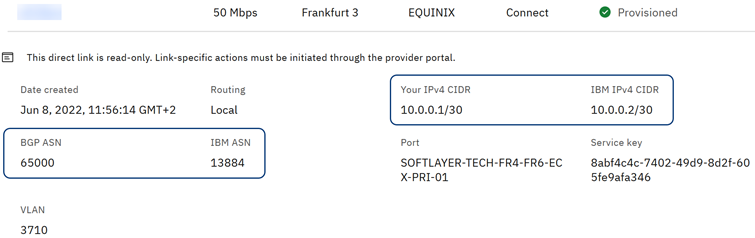

  7. 点击新的直接链接网关的名称。显示的是详细信息。

  8. 配置完成后，验证 BGP 会话是否已配置但处于空闲状态，然后向下滚动到“添加连接”。

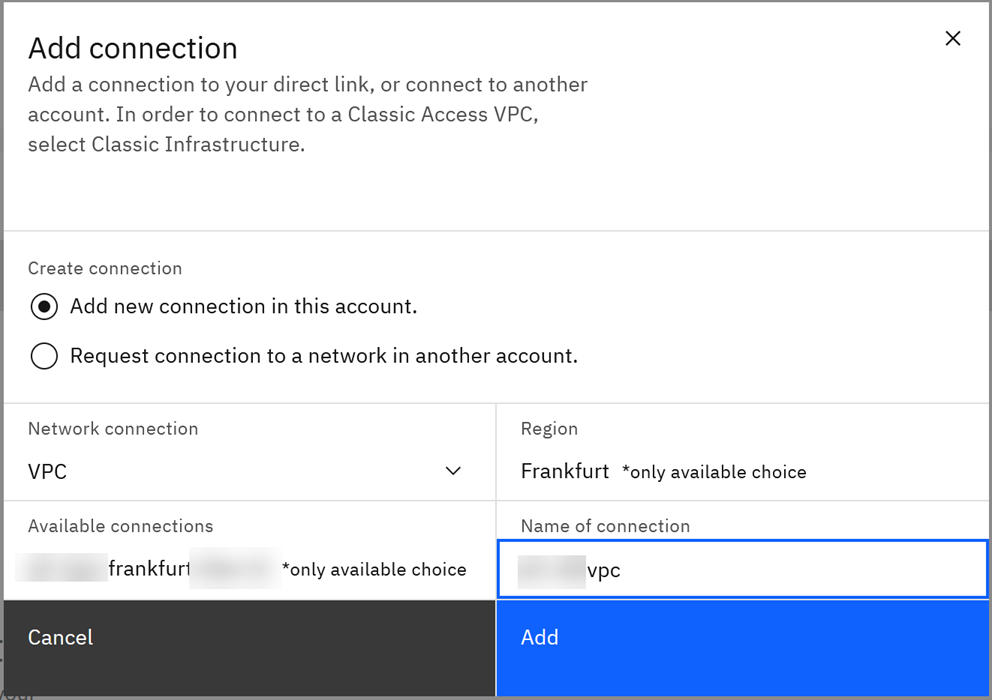

  9. 点击添加，将新建立的直接链接与 VPC 之间的虚拟连接添加进去。

在Equinix客户门户中， Equinix状态和提供商状态显示已为新连接配置。

配置BGP连接​

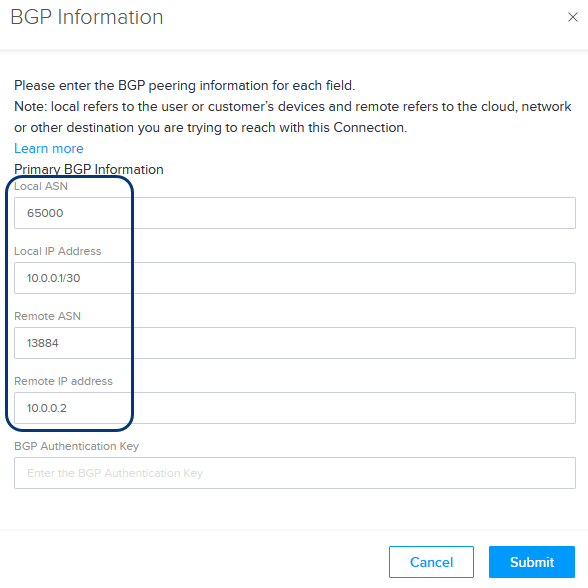

  1. 在您的本地路由器中配置 BGP 会话。如果是自动分配的，则可以在 Direct Link 连接详细信息中找到必要的数据。

    使用该数据配置本地路由器（例如，Network Edge虚拟设备）。

  2. 验证Equinix Customer Portal中的BGP会话已启动。Established“配置状态”应显示Provisioned，“BGP状态”应显示。

  3. 在IBM云控制台中验证BGP会话已启动。在_"IBM云直接链接详细信息"_中，_BGP状态_应从更改为Connect，然后更Active改为Established。

增加或减少连接带宽​

您可以增加或减少与 IBM Direct Link 的连接带宽，而无需删除或重新创建连接。要更改连接带宽：

  1. 在 Equinix 客户门户 中，在“连接清单”中选择您的连接。

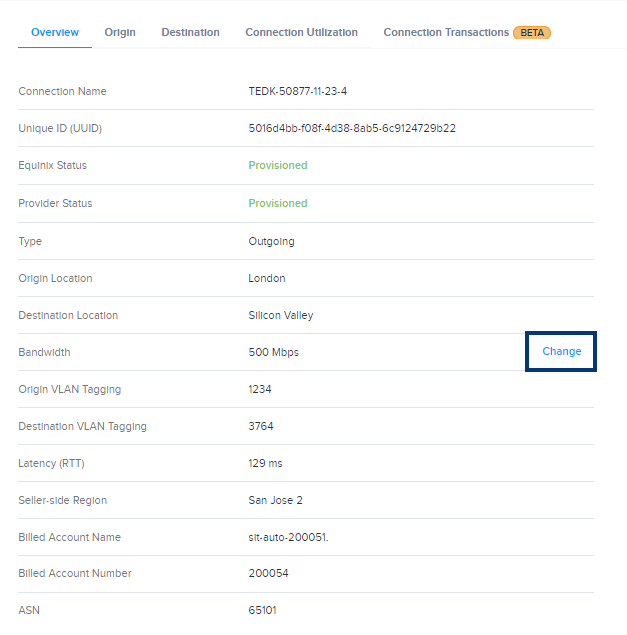

  2. 在_概述_部分中，滚动至_带宽_并单击更改。

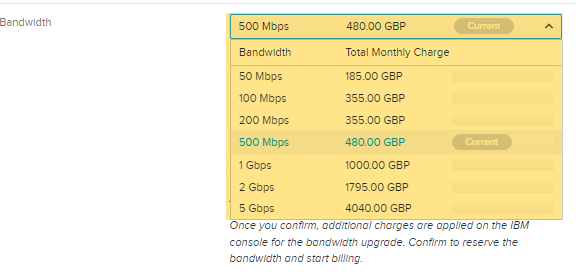

  3. 点击“带宽”下拉菜单选择新的速度。

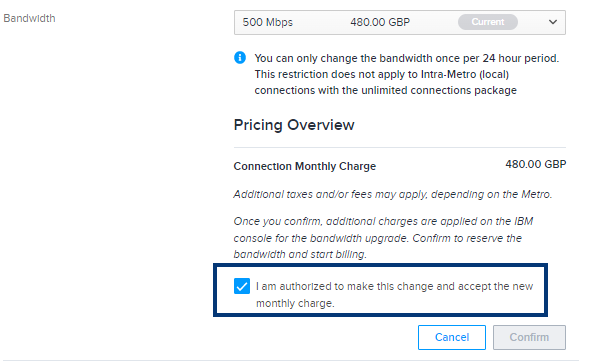

  4. 选择“我已获得授权进行此更改并接受新的月费”。

  5. 单击Confirm(确认)。

返回 IBM Cloud 控制台以批准带宽变更。变更在 IBM 控制台上获得批准后，Equinix Fabric 将配置新的带宽并开始按更新后的带宽层级收费。

故障排除​

目前无法连接到 IBM 路由器来检查 BGP 会话行为、已学习的路由或已通告的路由。如果需要这些信息，请提交支持工单（团队：ACS-Network）进行请求。

可以通过 SSH 进入本地或Network Edge路由器，验证连接、BGP 会话和到 IBM 邻居的路由来进行故障排除。

以下示例描述了一个典型的故障排除会话。在此示例中，Network Edge路由器必须使用 VRF 云。

  • 显示路由表并验证你可以到达BGP对等体和IBM云上的VPC。
show ip route vrf cloud
>
Routing Table: cloud

Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP

D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area

(...)

10.0.0.0/8 is variably subnetted, 2 subnets, 2 masks

C     10.0.0.0/30 is directly connected, GigabitEthernet4

L     10.0.0.1/32 is directly connected, GigabitEthernet4

B     192.168.200.0/24 [20/0] via 169.254.0.2, 00:54:13

在这种情况下，一切看起来都很好。如果不是，可以检查BGP会话和邻居。

show bgp vrf cloud neighbors
>
BGP neighbor is 10.0.0.2, vrf cloud, remote AS 13884, external link

BGP version 4, remote router ID 10.0.0.2

(...)

验证你是否可以到达BGP对等体（IBM云计算路由器）。

ping vrf cloud 10.0.0.2
>
Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 10.0.0.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/2 ms

列出路由器从BGP对等体学习的路由。

show bgp vrf cloud neighbor 10.0.0.2 routes
>
% Command accepted but obsolete, unreleased or unsupported; see documentation.

BGP table version is 2, local router ID is 89.202.19.34

Status codes: s suppressed, d damped, h history, \* valid, > best, i - internal,

(...)

Origin codes: i - IGP, e - EGP, ? - incomplete

(...)

Network Next Hop Metric LocPrf Weight Path

Route Distinguisher: 65000:17137 (default for vrf cloud)

\*> 192.168.200.0 10.0.0.2 0 13884 36351 i

Total number of prefixes 1

IBM云不公布与子网相关的前缀，除非服务被部署并在其中运行。在这个例子中，通过169.254.0.2接收192.168.200.0/24的路由，因为子网中有一个虚拟服务器在运行。如果没有服务器或者服务器被停止了，该路由就不会被公布。因此，其他子网的前缀（192.168.201.0/24、192.168.202.0/24）也不会被接收。

移除IBM云端直接链接连接​

要移除已创建的连接，请同时删除 IBM Cloud 控制台和 Equinix 客户门户中创建的资源。必须先在 IBM Cloud 控制台中删除连接，然后再在 Equinix Fabric 中删除。

在IBM云控制台中删除IBM云直接链接连接​

  1. 在客户门户网站中，删除直接链路连接。
    • 如果IBM Cloud控制台将连接显示为只读，请先从客户门户网站删除连接。
  2. 在客户门户网站中删除连接后，转到IBM Cloud控制台。
  3. 点击“互连性”，然后选择“直接链接”。
  4. 单击直接链接名称即可显示直接链接详细信息。
  5. 删除所有的虚拟连接。
  6. 在操作菜单中，删除直接链接。

删除Equinix Customer Portal上的连接​

  1. 在 Equinix 客户门户中，单击“连接”，然后选择“连接清单”。
  2. 找到并点击连接。
  3. 滚动到页面底部并单击“删除连接”。

接受在IBM云控制台的删除​

  1. 转到 IBM Cloud 控制台，单击互连，然后选择直接链接。
  2. 点击靠近直接链接名称的铃铛图标。
  3. 确认删除。
