Five9 冗余数据中心连接

本主题介绍在Equinix Fabric中连接到 Five9 冗余数据中心位置的步骤。该过程涉及使用双冗余 Fabric 端口和 Fabric Layer2 虚拟连接连接到 Five9。

注意

Five9 建议客户Equinix数据中心与 Five9 Equinix数据中心位于同一区域。

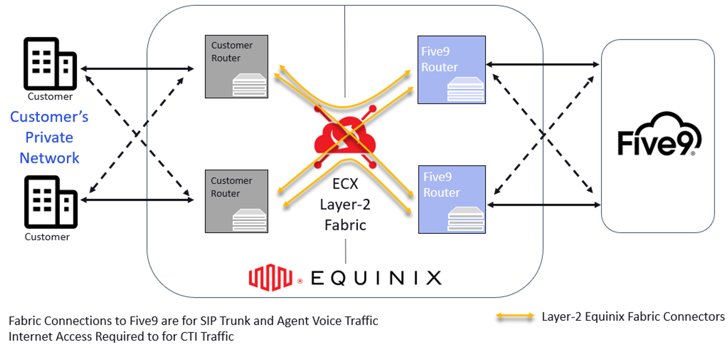

双 Five9 站点架构​

对于连接到两个 Five9 位置的客户，Five9 建议采用以下架构：

  • 架构 1 – 双站点、双端口：（推荐）：每个客户站点或位置连接到两个 Five9 数据中心，两个客户路由器连接到双Equinix Fabric端口。这可确保 99.999% 的可用性 SLA。

  • 架构 2 – 双站点、单端口：每个客户站点或位置连接到两个 Five9 数据中心，并通过单个客户路由器/交换机连接到单个Equinix Fabric端口。这可确保 99.9% 的可用性 SLA。

  • 架构 3 – 单站点、双端口：客户站点或位置连接到两个 Five9 数据中心位置，其中两个客户路由器连接到双Equinix Fabric端口。

  • 架构 4 — 单站点、单端口：客户站点或位置连接到两个 Five9 数据中心位置，单个客户路由器连接到单个Equinix Fabric端口。

单一 Five9 站点架构​

对于连接到单个 Five9 站点的客户，支持以下架构：

  • 架构 5 – 双站点、双端口、单 Five9 站点：每个客户站点或位置连接到单个 Five9 数据中心位置，其中两个客户路由器连接到双Equinix Fabric端口。

  • 架构 6 — 双站点、单端口、单 Five9 站点：每个客户站点或位置都连接到单个 Five9 数据中心位置，并且单个客户路由器连接到单个Equinix Fabric端口。

  • 架构 7 — 单站点、双端口、单 Five9 站点：客户站点或位置连接到单个 Five9 数据中心位置，其中两个客户路由器连接到双Equinix Fabric端口。

  • 架构 8 — 单站点、双端口、单 Five9 站点：客户站点或位置连接到单个 Five9 数据中心位置，其中两个客户路由器连接到双Equinix Fabric端口。

先决条件​

在使用 Fabric 端口创建与 Five9 服务的虚拟连接之前，您必须：

  • Equinix Fabric帐户，分配了以下 IAM 角色：Fabric Connections Manager。

  • 至少两个 Fabric 端口，每个端口位于不同的城域位置。

架构 1 – 双站点、双端口​

对于此架构，客户将在两个不同的站点之间创建总共 8 个虚拟连接。架构 1 的工作流程如下：

第一个客户网站​

  1. 登录到[Equinix Fabric。

  2. 从“连接”菜单中，选择“创建连接”。

  3. 单击 A 服务提供商卡，然后在搜索字段中输入 Five9。

  4. 单击“创建连接”。

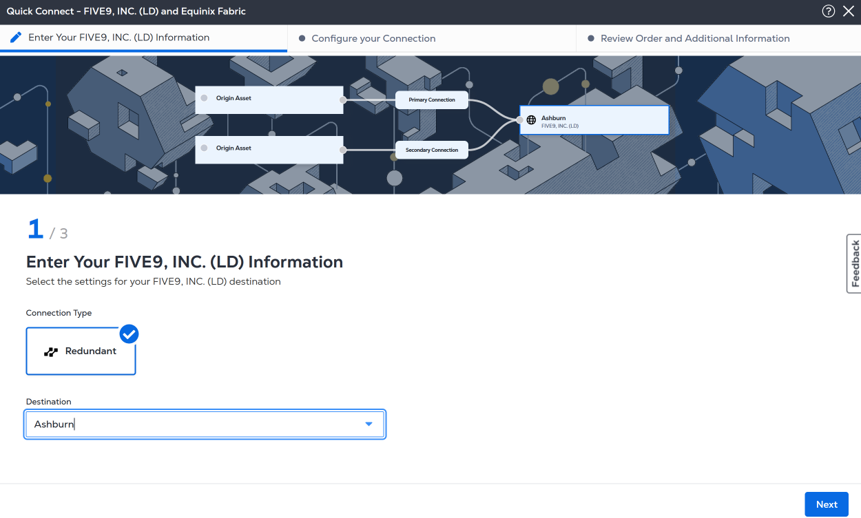

  5. 选择您想要连接的第一个 Five9 目的地位置（例如阿什本）。

  6. 单击“下一步”。

  7. 选择港口作为原产地资产类型。

  8. 在“主连接”部分下：

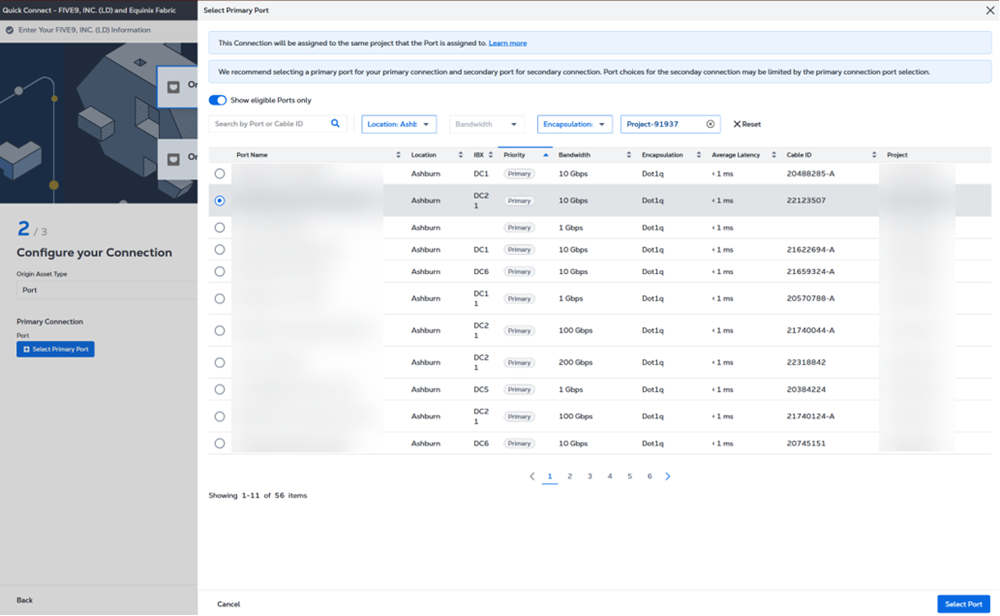

    1. 选择第一个客户所在地（例如阿斯本）的主 Fabric 端口。确保该端口具有主优先级。
    2. 输入主连接名称。
    3. 选择带宽。
    4. 输入 VLAN ID（适用于 Dot1q 端口）或客户 VLAN 标签（C-tag）和服务 VLAN 标签（S-tag）（适用于 Qinq 端口）。

  9. 在辅助连接部分下：

    1. 在第一个客户位置（例如阿斯本）选择一个辅助 Fabric 端口。确保该端口的优先级为辅助。
    2. 输入辅助连接名称。
    3. 选择带宽。
    4. 输入 VLAN ID（适用于 Dot1q 端口）或客户 VLAN 标签（C-tag）和服务 VLAN 标签（S-tag）（适用于 Qinq 端口）。

  10. 单击“下一步”。

  11. 提供接收连接状态通知的收件人的电子邮件地址。

  12. （可选） 输入或添加采购订单号。

  13. （可选） 请提供客户参考标识符，以便您在发票上识别此订单。

  14. 查看连接详细信息并单击创建连接。

注意

单击“显示订单摘要”可查看订单详细信息和连接定价信息。

连接建立完成后，拓扑结构将如下所示：

  1. 重复步骤 2 至 14。这次，选择第二个 Five9 都市圈位置（例如芝加哥）。在第一个客户站点使用相同的主 Fabric 端口和辅助 Fabric 端口。

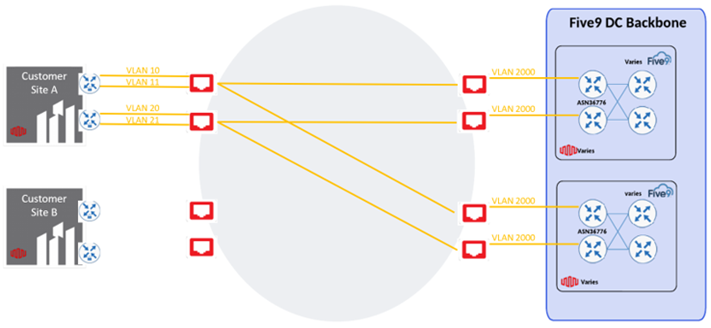

对第二对冗余连接到 Five9 重复上述步骤后，拓扑结构将如下所示：

第二个客户站点​

对于第二个客户站点，请按照与第一个客户相同的步骤操作，这次使用第二个客户位置可用的 Fabric 端口。

  1. 对第一个客户地点重复步骤 2 至 14。选择第一个 Five9 都市圈位置（例如阿什本），并在第二个客户地点选择主端口和次端口。

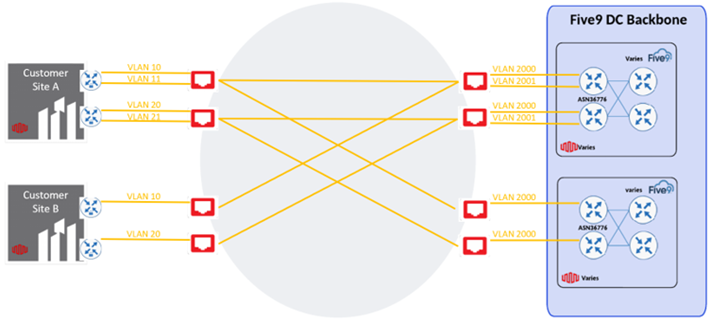

  2. 对第二个客户位置的第一对冗余连接重复这些步骤后，拓扑将如下所示：

  1. 重复步骤 2 至 14，为 Five 9 服务创建到所需位置的最后一对冗余连接。

  2. 选择第二个 Five9 都市位置（例如芝加哥）并选择第二个客户位置的主要和次要 Fabric 端口。

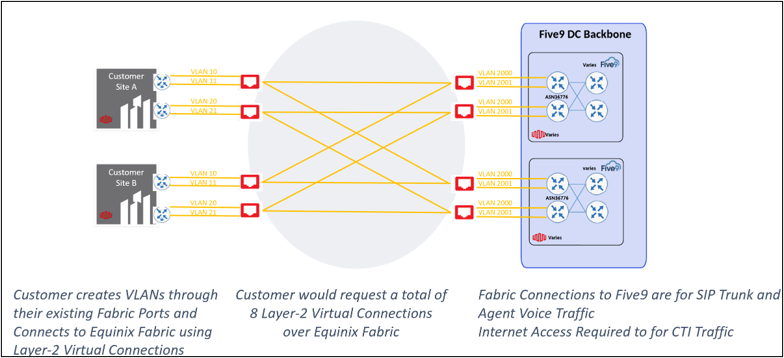

一旦从第二个客户站点到 Five9 创建了最后一对冗余连接，最终的架构拓扑将如下所示：

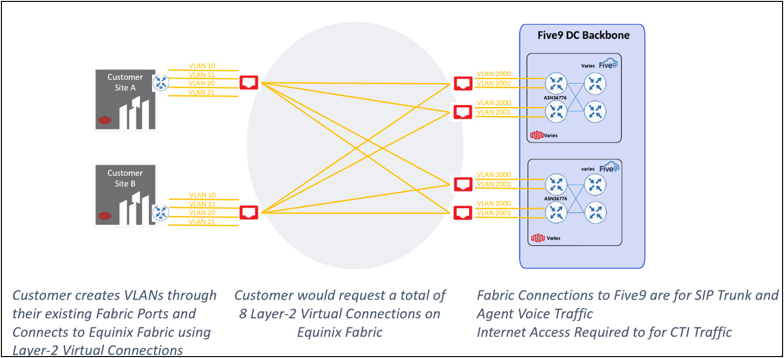

架构 2 – 双站点、单端口​

对于此架构，客户将在两个不同的站点之间创建总共 8 个虚拟连接。架构 2 的工作流程如下：

第一个客户站点​

  1. 按照 架构 1 中的前 14 个步骤的说明，创建与第一个客户站点的连接。

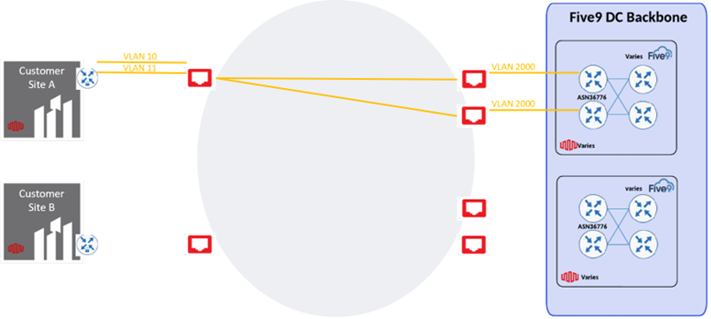

连接建立完成后，拓扑结构将如下所示：

  1. 重复步骤 2 至 14。这次，选择第二个 Five9 城域网位置（例如芝加哥）。每个连接使用相同的 Fabric 端口，但 VLAN ID 不同。

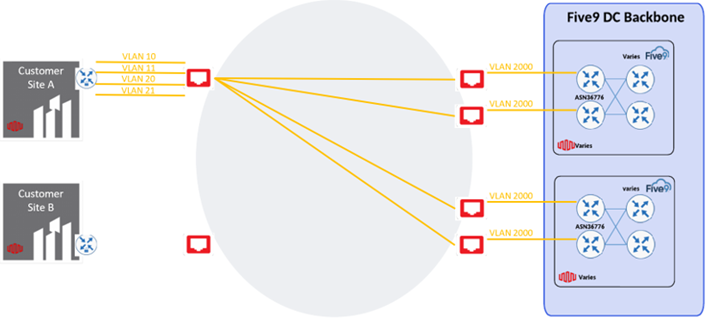

对第二对冗余连接到 Five9 重复上述步骤后，拓扑结构将如下所示：

第二个客户站点​

重复为第一个客户站点概述的连接创建步骤，但这次使用第二个客户站点上可用的 Fabric 端口。

  1. 重复步骤 2 至 14。选择第一个 Five9 城域网站点（例如 Ashburn）。每个连接使用相同的 Fabric 端口和不同的 VLAN ID。

对第二个客户位置的第一对冗余连接重复这些步骤后，拓扑将如下所示：

  1. 重复步骤 2 至 14，为 Five9 服务创建到所需第二个位置的最后一对冗余连接。这次，选择第二个 Five9 城域网位置（例如芝加哥）。每个连接使用相同的 Fabric 端口和不同的 VLAN ID。

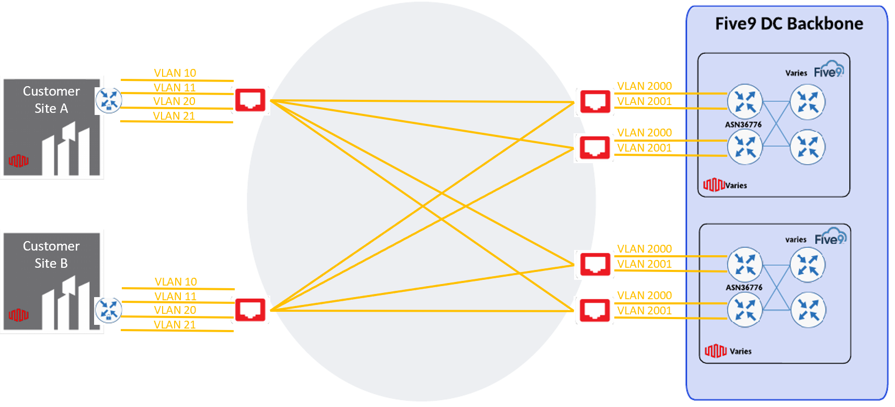

一旦从第二个客户站点到 Five9 的最后一对冗余连接创建完毕，最终的架构拓扑将如下所示：

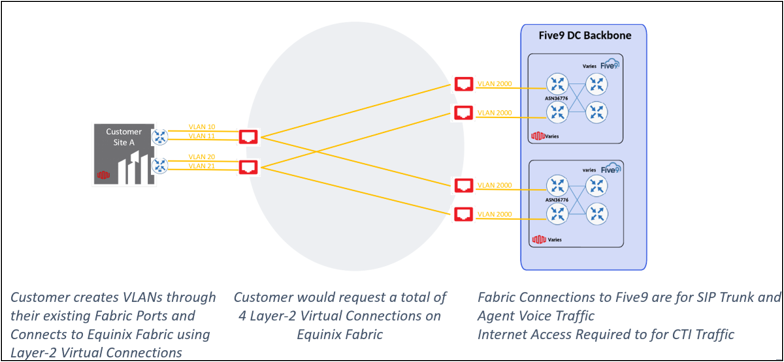

架构 3 – 单站点、双端口​

对于此架构，客户将从单个站点创建总共 4 个虚拟连接。架构 3 的工作流程如下：

单一客户站点​

  1. 按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

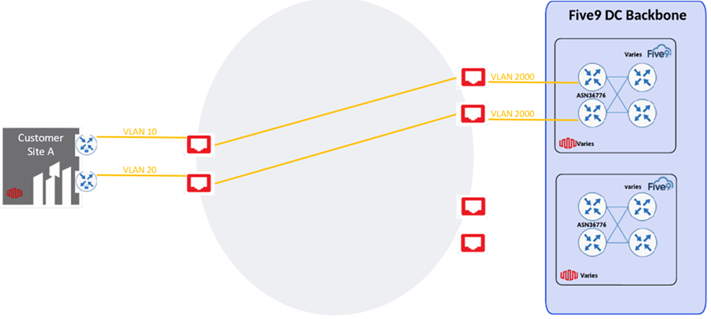

连接建立完成后，拓扑结构将如下所示：

  1. 重复步骤 2 至 14。这次，选择第二个 Five9 都市区位置（例如芝加哥）。在单个客户位置使用相同的主交换矩阵端口和辅助交换矩阵端口。

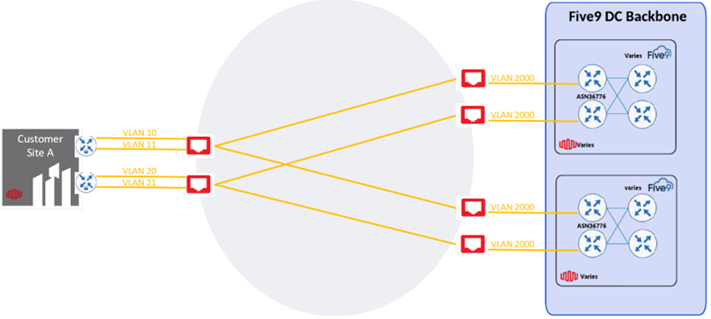

对第二对冗余连接到 Five9 重复上述步骤后，拓扑结构将如下所示：

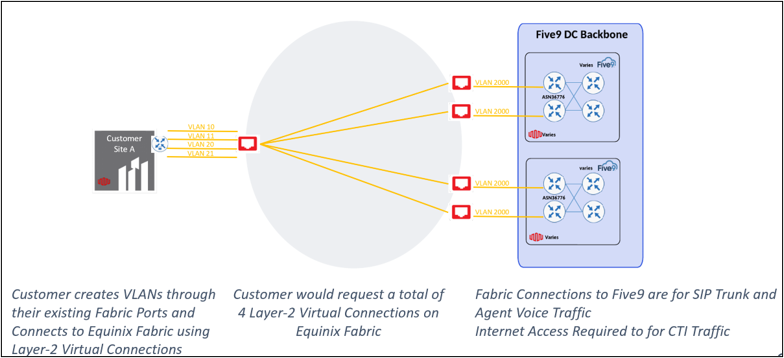

架构 4 – 单站点、单端口​

对于此架构，客户将从单个站点创建总共 4 个虚拟连接。架构 4 的工作流程如下：

单一客户站点​

  1. 按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

连接建立完成后，拓扑结构将如下所示：

  1. 重复步骤 2 至 14。这次，选择第二个 Five9 城域网位置（例如芝加哥）。每个连接使用相同的 Fabric 端口，但 VLAN ID 不同。

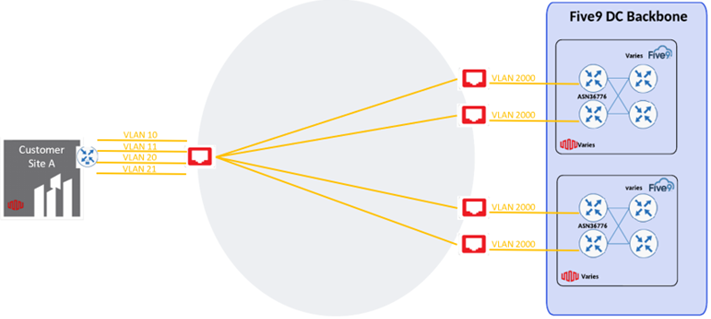

对 Five9 的第二对冗余连接重复上述步骤后，拓扑将如下所示：

架构 5 – 双站点、双端口、单 Five9 站点​

第一个客户站点​

对于此架构，客户将在两个不同的站点之间创建总共 4 个虚拟连接。架构 5 的工作流程如下：

按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

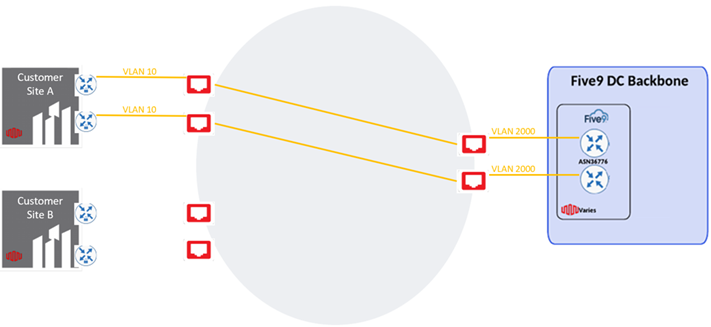

一旦创建了连接，拓扑将如下所示：

第二个客户站点​

对于第二个客户站点，客户应遵循与第一个客户站点类似的步骤，但现在使用第二个客户位置可用的 Fabric 端口。

重复步骤 2 至 14。选择 Five9 的单个都市区位置（例如 Ashburn），并在第二个客户位置选择主端口和辅助端口。

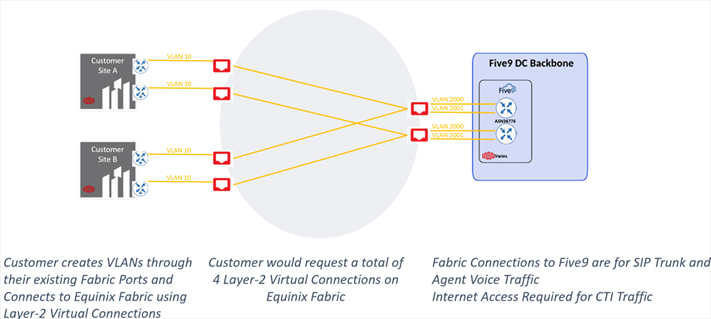

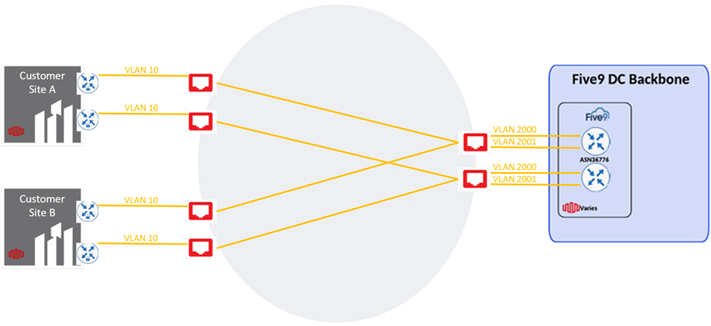

重复第二个客户位置的冗余连接步骤后，最终拓扑将如下所示：

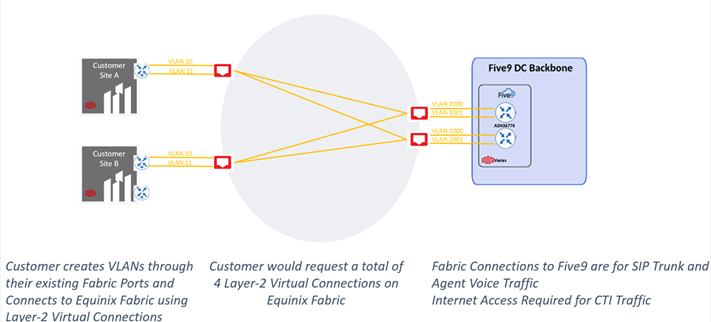

架构 6 – 双站点、单端口、单 Five9 站点​

第一个客户站点​

对于此架构，客户将在两个不同的站点之间创建总共 4 个虚拟连接。架构 6 的工作流程如下：

按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

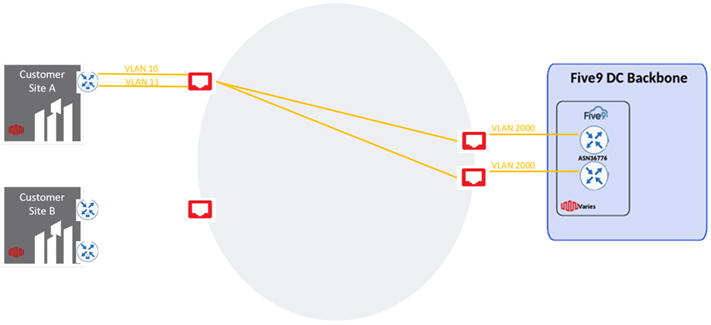

一旦创建了连接，拓扑将如下所示：

第二个客户站点​

重复第一个客户站点概述的连接创建步骤，但现在使用第二个客户站点上可用的 Fabric 端口。

重复步骤 2 至 14。选择单个 Five9 城域网站点（例如 Ashburn）。每个连接使用相同的 Fabric 端口和不同的 VLAN ID。

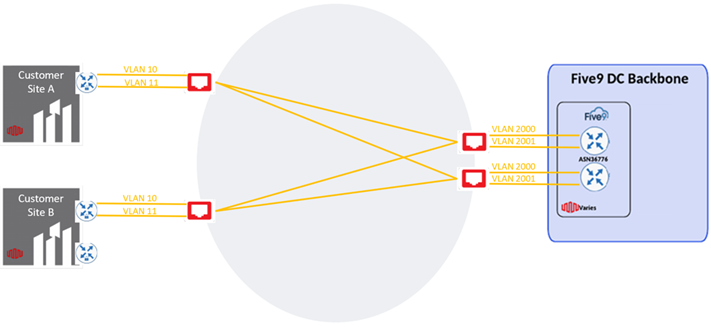

重复第二个客户位置的冗余连接步骤后，最终拓扑将如下所示：

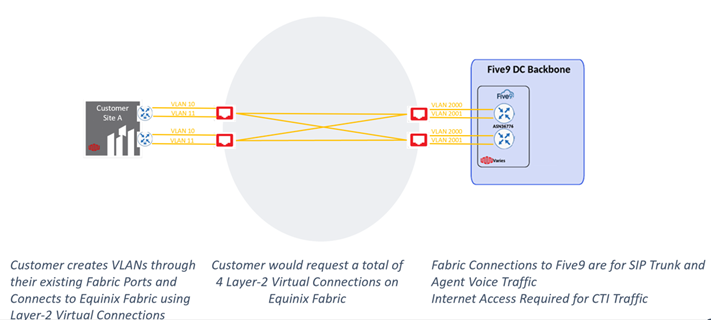

架构 7 – 单站点、双端口、单 Five9 站点​

单一客户站点​

对于此架构，客户将从单个站点创建总共 4 个虚拟连接。架构 7 的工作流程如下：

按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

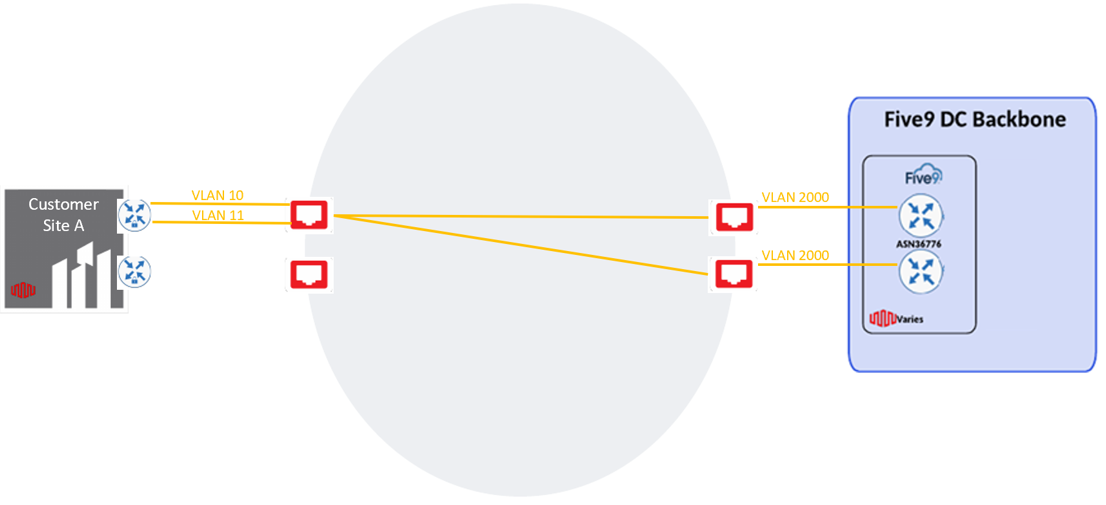

一旦创建了连接，拓扑将如下所示：

重复步骤2至14。这次，使用单个客户站点的辅助端口连接到Five9的单个站点。

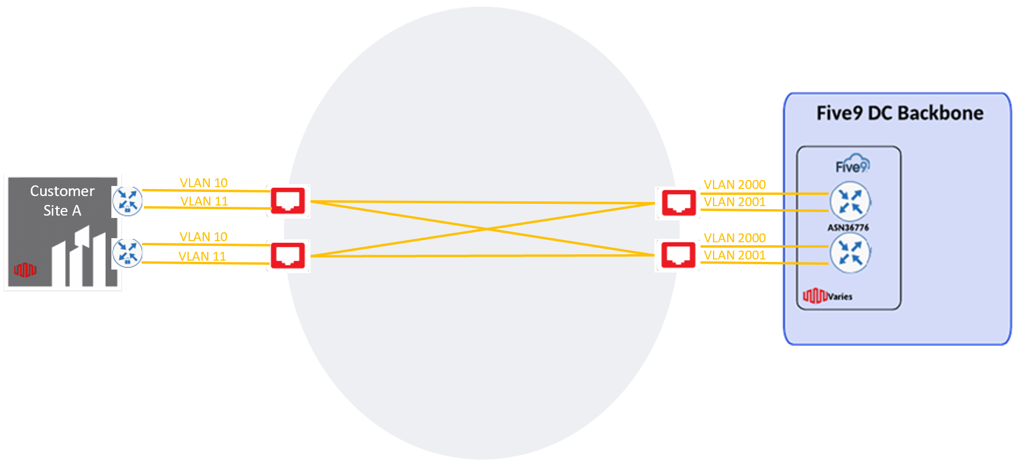

对 Five9 的第二对冗余连接重复上述步骤后，拓扑将如下所示：

架构 8 – 单站点、单端口、单 Five9 站点​

对于此架构，客户将从单个站点创建总共 2 个虚拟连接。架构 8 的工作流程如下：

按照 架构 1 中的前 14 个步骤的说明，创建与客户站点的连接。

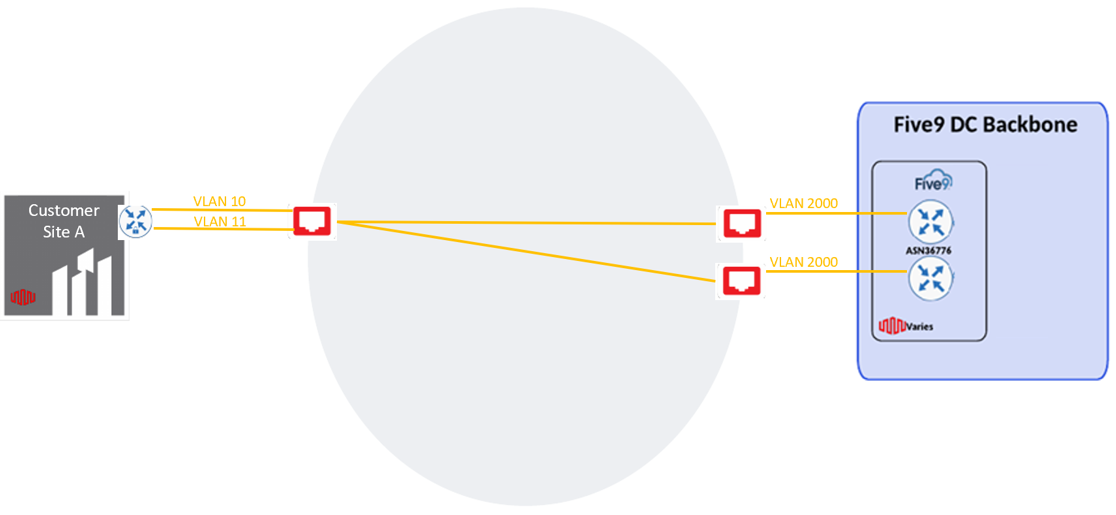

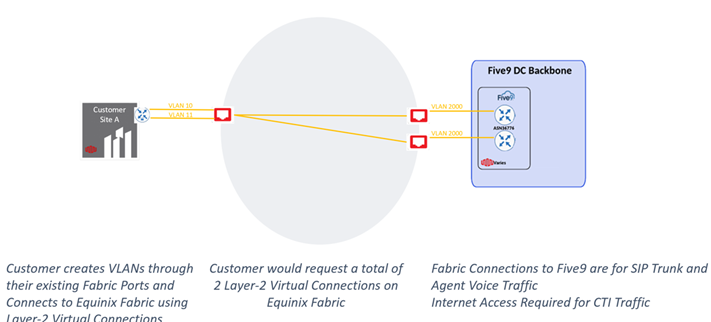

一旦创建了连接，最终的拓扑将如下所示：
