采用基于千伏安 (kVA) 的电源的Secure Cabinet

这是我们的定制机柜。该产品以稳健的服务水平协议(SLA)为后盾,允许您在大型网络之间,相互之间或通过大型网络进行连接。

配有以千伏安为单位的电源的Secure Cabinet已在全球上线,可安装在IBX数据中心的共享或Private Cage内。该产品允许您在共享IBX环境中许可一个或多个机柜并为其供电。机柜和电源根据分配给您的CABE数量和千伏安计费。兼容配件可供我们的IBX技术人员安装。Equinix公司负责所有机柜和电力线路的安装。

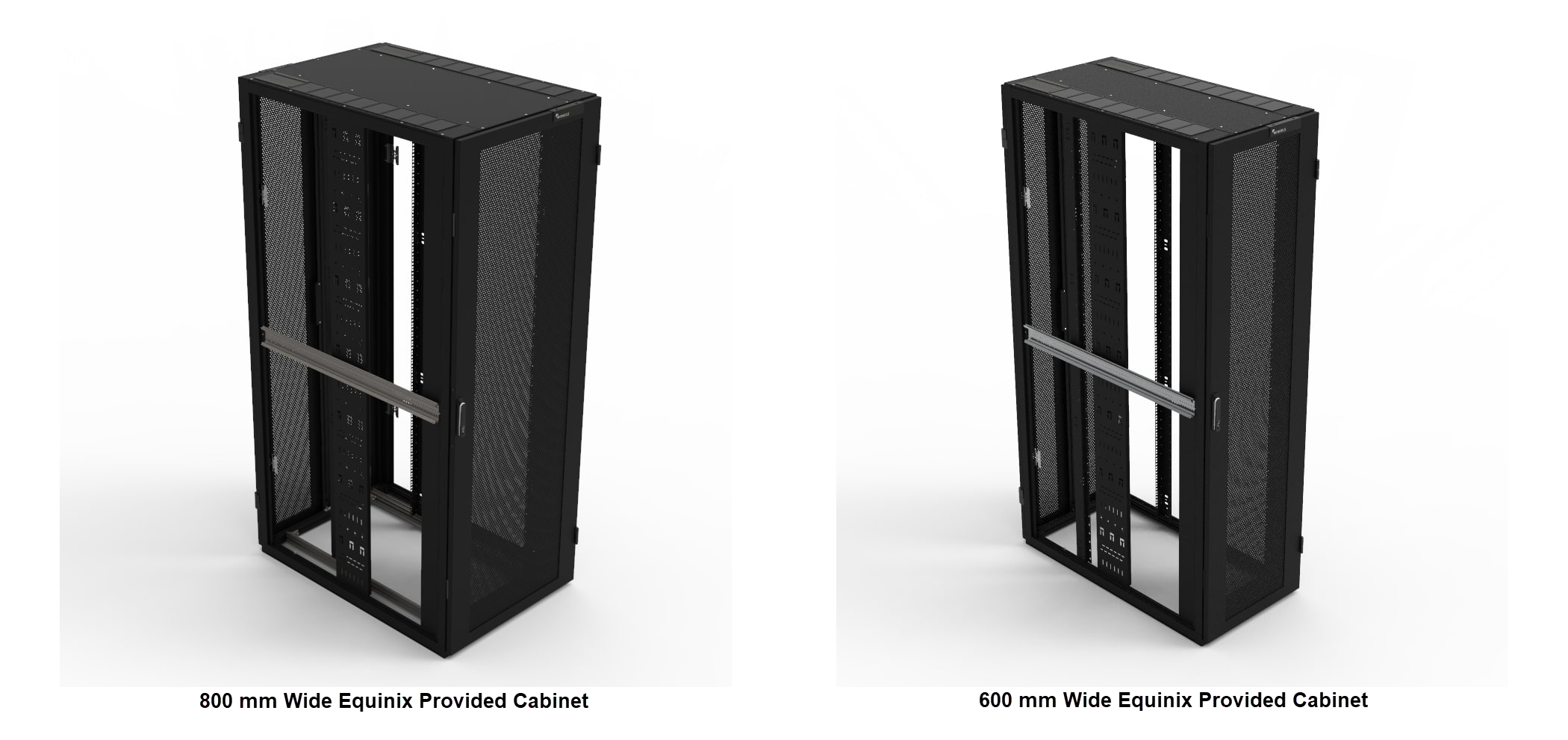

800 mm和600 mm宽的Equinix提供机柜

Secure机柜位于Colocation楼层,需考虑热通道和冷通道对齐。客户必须将设备安装在机柜中,以确保气流正常。有关更多信息,请参阅空气控制。

提示

该产品最适合有定制需求的用户。有关标准业务就绪机柜,请参阅Secure Cabinet Express。有关更高级别的自定义,请参阅Secure Cabinet -使用客户提供的机柜。

要查看有关现有Secure Cabinet部署的信息,请参阅在门户中查看Colo资产。要更改机柜部署,请参阅修改Colocation部署。

功能​

Secure Cabinet的特点包括:

  • Equinix 提供的机柜,您可以在其中安装设备,前后门均带锁。
  • 用于互连/Cross Connect的分界点(位于机柜内部)。
  • 机柜内的单模光纤配线架可实现互连产品和服务。
  • 电缆管理可以安全地支持任何介质直接到机柜内的分界点。
  • 抽取电力的能力达到合同规定的抽水上限(以千伏安计算)。
  • 你可以要求提供合理数量的电源插座。
  • 你可以根据需要要求安装或拆除电源电路。
  • 可以选择安装自己的PDU。
  • 多种电源电路/接线配置以支持您的设备电源要求
注意

可用的功率密度选项、划分和机柜/机架类型可能因IBX和国家/地区而异。

附加组件​

可作为附件的其他选项:

  • 橱柜配件,例如搁板和螺丝
  • 跳线板、电缆
  • 电源条、保险丝板
  • 封闭式机柜内的线缆管理
  • 阶梯式货架
  • 增强的安全性(例如感应卡加 PIN 安全设备和专用于机柜的视频监控)
注意

Equinix公司负责所有机柜和电力线路的安装。

综合电源​

标准Secure Cabinet包含集成冗余电源电路,可为您的关键网络需求和分布式计算工作负载提供高可用性。选择电源电路是为了支持您的电源需求——这些电路可为一系列电源负载提供现场功率密度以满足您的需求, 并确保负载得到充分支持。

电路​

  • 经过调节的交流电通过交流电源电路输送到机柜。
  • 经过调节的直流电通过直流电源电路输送至机柜。
注意

可用的电压和电流因国家/地区而异。

您可以签订单一(主要)电路,但为了提高基础设施弹性,我们建议您使用一对冗余电源电路。冗余电源电路对为:

  • 一对匹配的电路(在电压和安培数方面)。
  • 由不同的UPS系统供电

在冗余电源电路对中,您可以选择将电源负载分摊给两条电路,但负载不得超过单个电路的容量。这可确保在电路发生故障时,单个电路可以承载全负荷。

每个电路使用的插座或插座类型因国家/地区而异,电压特定,电流值特定。它要么安装在机柜上方,要么安装在某些活动地板IBX数据中心中,要么安装在机柜下方。

任何一个电路上的最大允许电流等于电路可用的千伏安,这因地区而异:

地区最大允许电流(单位:安培)
亚太地区100%的电路尺寸
欧洲、中东和非洲地区100%的电路尺寸
美洲地区电路尺寸的80%(适用于120/208V电路)电路尺寸的100%(适用于240/415V电路)

拉丝帽​

每台配有以kVA为单位的电源的Secure Cabinet都有功率上限,以kVA为单位。功率上限是Secure Cabinet可支持(且合同允许)的最大功率消耗。

注意

电力上限不会对可安装的电路数量造成限制。

对于既需要交流电又需要直流电的客户,必须在交流电和直流电之间分配抽水上限。

示例

5 kVA 抽油机可分成 4 kVA 交流电和 1 kVA 直流电。

功率上限根据机柜中的预期交流和DC功耗分为交流电源kVA和DC电源kVA。交流电源kVA加DC电源kVA必须精确等于用电上限。

如果您在一个IBX中订购多个Secure Cabinet,这些机柜可能安装在同一个安全区域,也可能不安装在同一个安全区域。安装在同一安全区域的多个安全机柜分配了总用电上限。

信息

所有一次电路的总安装容量不应超过额定容量的两倍。

机柜评级​

根据全球IBX政策,每个Secure Cabinet的机柜额定功率等于机柜允许的最大功率消耗。额定功率也表明了支持机柜所需的冷却资源。

一个IBX或一个安全区域中的多个安全机柜可能具有不同的机柜额定值。安装在同一安全区内的所有机柜的机柜额定值总和必须小于或等于总用电上限。

注意

机柜额定功率并不限制机柜内可安装的电源电路数量。

机柜等效(CABE)是一种计量单位,等同于支持一个Secure Cabinet (及其关联的热通道和冷通道空间)所需的机笼总空间。例如,一个10 cabe空间可以支持10个安全机柜。

平均CABE额定值用于确定一组安全机柜的总体功率密度。平均CAB额定值等于用电上限的商(以千伏安为单位)除以在一个安全区域安装的安全机柜数量。

示例

您在一个安全区域内许可两个安全机柜;一个机柜的机柜额定功率为4千伏安,另一个机柜额定功率为5千伏安。这两个安全机柜的总用电上限为9千伏安(4千伏安+5千伏安=9千伏安)。平均电流额定值为4.5 kVA (9 kVA÷2机柜= 4.5 kVA)。

Equinix 提供的机柜规格​

欧洲、中东和非洲地区​

可用性保加利亚,芬兰,法国,德国,爱尔兰,意大利,荷兰,阿曼,波兰,葡萄牙,西班牙,瑞典,瑞士,土耳其,阿拉伯联合酋长国(阿联酋),英国
尺寸宽度:600毫米或800毫米
深度:1000毫米或1200毫米
高度:2200毫米或2422毫米
**注意:**并非所有尺寸的机柜都适用于IBX。请与您的销售工程师核实可用性。
机架单元容量2200 mm高:47U
2422 mm高:52U
静载荷能力1500千克
接地通过中央接地点完全接地至 Equinix 接地网
内部的19英寸外形:4个垂直安装导轨,带U标记(底部第一个U)
可调节性:前垂直安装导轨,距门100毫米,无级深度调节
帧:粉末涂层铝挤压件
门前门:80%穿孔单前门
后车门:80%穿孔双后车门
锁定:带欧式钥匙锁的旋转把手(德国标配)或带组合锁的旋转把手(德国以外所有可用网点的标配)
屋顶模块化:每100 mm的模块化刀片
刀片:盖板,电缆入口导轨和刷子
气流管理80%穿孔门
侧裙
垂直安装导轨密封件
车顶电缆入口点的空白/刷
配件线缆管理:200 mm宽的电缆架,安装在距离机柜500 mm的位置
所含配件: 接地套件,通用PDU安装支架(x2),所有4条垂直安装导轨上的高度(U)指示
可选配件:200 mm宽电缆架,300 mm宽电缆架,剥离以安装VMR电缆管理和电缆导轨的电缆管理,电缆固定环(10个),钢电缆环(可安装在高度轮廓上),双PDU安装支架
兼容产品Secure Cabinet (包含在服务中)
Private Cage (作为已安装配件)
欧盟业务套间(作为已安装配件)

互连​

默认情况下,每个Secure Cabinet都包含一个由单模光纤配线架组成的网络分界点,可以从中订购Cross Connects。Cross Connect允许源用户(A侧)将物理媒体电缆连接到其他用户(Z侧)。

Equinix要求所有Cross Connects都必须通过Equinix批准的分界点交付。作为我们全球IBX数据中心的标准实践,Equinix为Secure Cabinet产品提供机柜内分界面板。

有关更多信息,请参阅Cross Connects。

内阁附加服务​

为配合安全柜产品,我们还提供一系列配件的安装、配置和维护服务,例如:

  • 封闭式机柜内的线缆管理
  • 配线架和电缆
  • 橱柜配件,例如搁板和螺丝
  • 基于机柜的电源分配单元
  • 电源插座和保险丝盒

有关通过Equinix Customer Portal在线订购配件的信息,请参阅机笼/机柜配件。

有关我们的附加机柜服务的更多信息,请参阅Smart Hands。
