Dados mecânicos
A seção Dados mecânicos exibe o status operacional quase em tempo real dos ativos mecânicos que suportam suas cages. Esta seção mostra detalhes sobre as condições de tratamento de ar e resfriamento, monitora o status de resiliência dos ativos e você a detectar qualquer fumaça ou vazamento no seu IBX.
Ver resumo

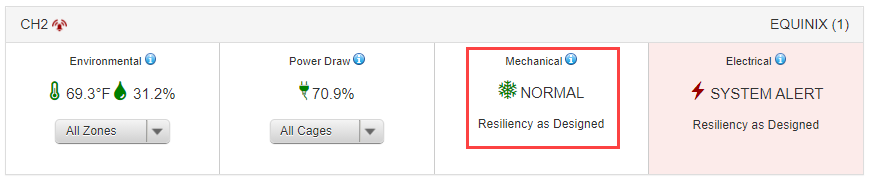

Para visualizar o resumo, selecione um bloco Mecânico em um IBX no Painel de Controle.

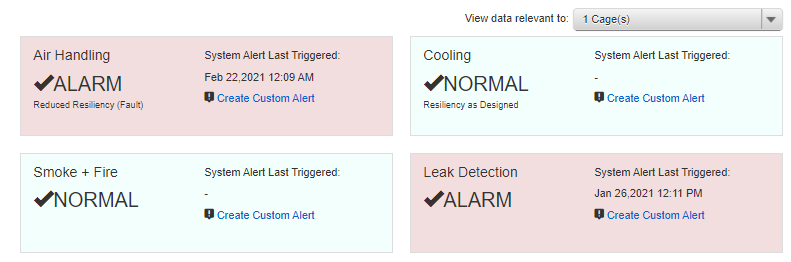

A seção Dados mecânicos exibe as condições das seguintes categorias de ativos no IBX:
- Tratamento de Ar – Os ativos no piso de colocation ou próximos a ele que distribuir ar condicionado para os corredores frios. Podem ser manipuladores de ar com água refrigerada, aparelhos de ar condicionado da sala de computadores (CRACs) ou manipuladores de ar para salas de computadores (CRAHs), dependendo do tipo de sistema mecânico utilizado pelo data center .
- Planta de Resfriamento – A planta de resfriamento central que atende a um data center inteiro. Se não houver uma estrutura de refrigeração central, os dados da Planta de Resfriamento não serão exibidos. Isso normalmente é usado em um data center que depende de CRACs descentralizados para resfriamento.
- Detecção Precoce de Fumaça + Alarme de Incêndio – O painel de incêndio e, quando aplicável, um aparelho de detecção precoce de fumaça (VESDA).
- Detecção de vazamentos – As cordas de detecção de vazamentos, normalmente instaladas na base de manipuladores de ar, CRACs e CRAHs.
Clique no filtro suspenso Exibir dados relevantes para: para mostrar apenas os ativos mecânicos que suportam um subconjunto de suas gaiolas.
Se um ativo estiver marcado como ALARME e exibido em vermelho, significa que ele está em um estado de resiliência reduzida e acionou um alerta do sistema. Um ativo marcado como NORMAL e exibido em verde possui um status de resiliência conforme projetado e não acionou um alerta do sistema.
Cada categoria de ativo exibe a data e a hora do último alerta de sistema ativado para um ativo.
Consulte Mechanical System Alerts Reference para obter uma lista completa de todas as etiquetas de dados, os valores possíveis de cada etiqueta de dados e os valores que constituem uma condição de alerta do sistema.
Ver detalhes

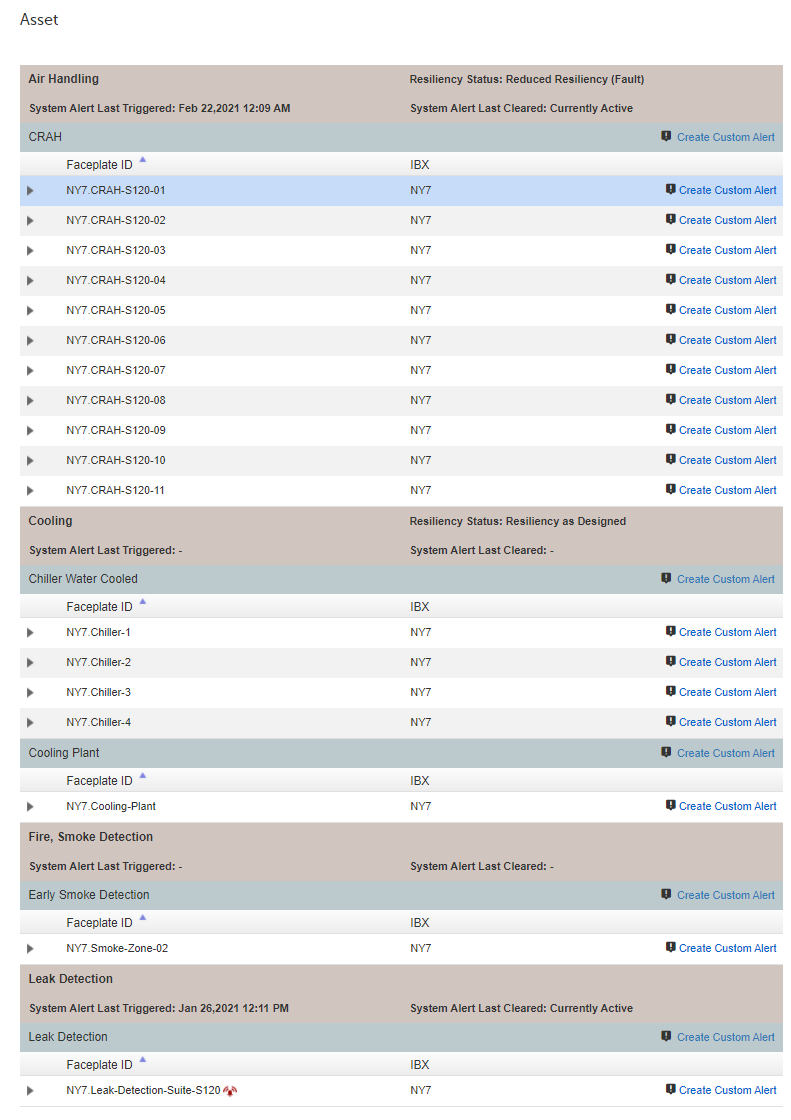

Abaixo do resumo, uma tabela exibe todos os ativos que dão suporte às suas gaiolas, agrupados por Tipo de Ativo. Para exibir apenas os ativos mecânicos que dão suporte a um subconjunto de suas gaiolas, clique no filtro suspenso Exibir dados relevantes para:.
Expanda cada ativo para visualizar os metadados do ativo, incluindo seu ID da placa frontal exclusivo, Nome do fabricante, Número do modelo do equipamento, data e hora da Última manutenção e quando o último Alerta do sistema foi gerado e resolvido.
Consulte Mechanical System Alerts Reference para obter uma lista completa de todas as etiquetas de dados, os valores possíveis de cada etiqueta de dados e os valores que constituem uma condição de alerta do sistema.

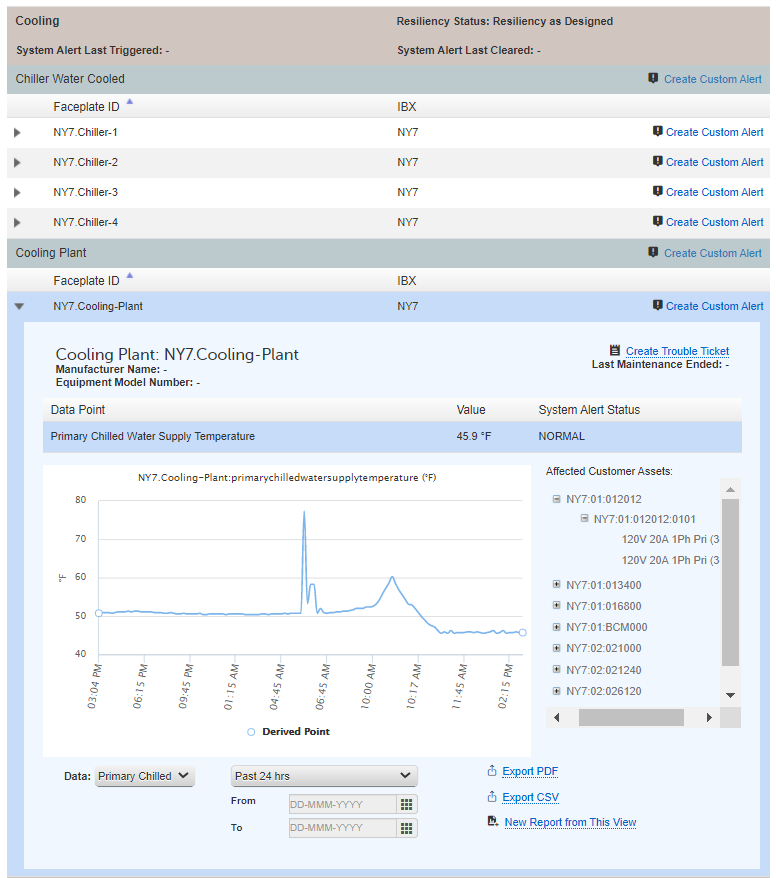

Veja as tendências dos dados
Use o componente gráfico exibido por alguns ativos para fazer uma tendência de um ponto de dados individual ao longo do tempo.
Clique no filtro suspenso Dados e escolha um período para visualizar os dados do último dia, semana ou mês. Use o calendário para personalizar o intervalo de datas.
