Dados elétricos
A seção de dados elétricos mostra o status operacional quase em tempo real dos ativos elétricos que atendem aos circuitos de energia. Esta seção exibe tendências e detalhes para as condições de todos os ativos elétricos que dão suporte aos compartimentos, gabinetes e circuitos de alimentação no IBX. Ele também exibe uma visão dinâmica da relação hierárquica entre esses ativos no data center.
Ver dados elétricos

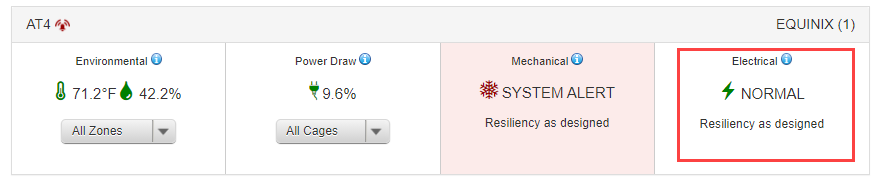

Para visualizar os dados elétricos, clique no bloco Electrical de um IBX no Painel.
Estes ativos podem incluir o seguinte:
- ATS – Chave de Transferência Automática
- ASTS – Chave de Transferência Estática Automática
- Gerador
- PDU – Unidade de Distribuição de Energia
- UPS – Fonte de Alimentação Ininterrupta
- Energia elétrica
Ver diagrama de hierarquia de ativos elétricos

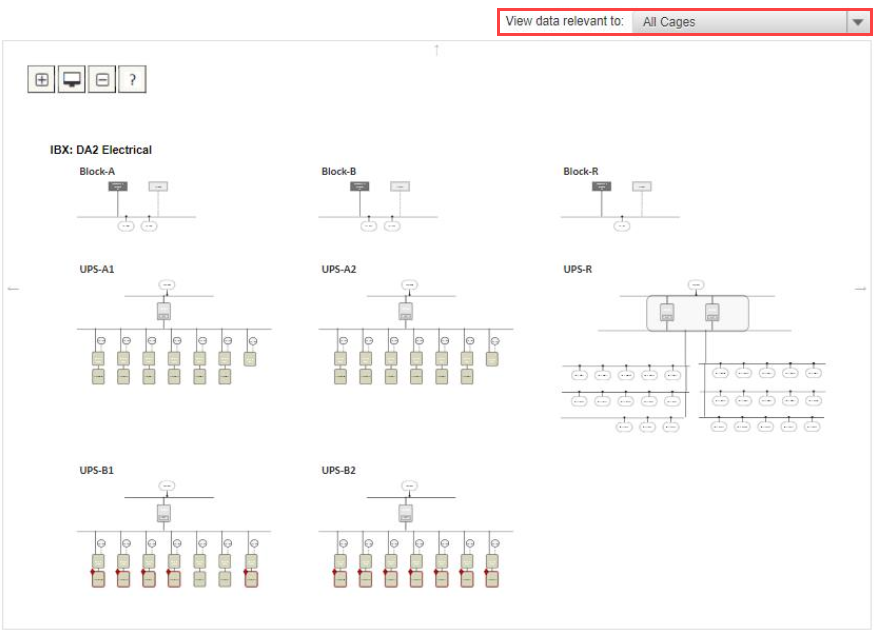

Na parte superior da página, um diagrama de hierarquia de ativos elétricos mostra um modelo relacional de todos os ativos elétricos que suportam suas gaiolas, gabinetes e circuitos de energia em um data center.
Para exibir apenas os ativos elétricos compatíveis com um subconjunto de seus compartimentos, gabinetes ou circuitos de energia, clique no filtro suspenso Exibir dados relevantes para: Acima do diagrama.
Use os ícones de zoom na parte superior esquerda do diagrama para personalizar sua visualização e ver mais ou menos do desenho de uma só vez.
Quando você move o mouse sobre um bloco de ativos, ele fica verde. Clique no bloco verde para ampliar e obter detalhes.
Entre os blocos elétricos, o mouse se transforma em um ícone de mão que permite clicar e arrastar o diagrama hierárquico para centralizá-lo novamente.
Clique nos componentes ovais para examinar a relação pai-filho entre os bens ou blocos.

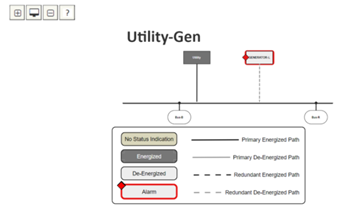

Clique no ícone da tela para redefinir sua visualização. Clique no ícone de legenda para visualizar detalhes sobre como o sistema codifica caminhos primários, caminhos secundários e alarmes.
Ver detalhes dos ativos elétricos
O sistema mostra uma lista de ativos que suportam seus compartimentos, gabinetes e circuitos de alimentação abaixo do diagrama. Cada ativo é identificado exclusivamente por um ID de placa frontal.
Para exibir apenas os ativos elétricos que suportam um subconjunto de seus compartimentos, gabinetes ou circuitos de alimentação, clique no filtro suspenso Exibir dados relevantes para: Acima do diagrama de hierarquia.
Se um ativo tiver disparado um alerta do sistema, ele exibirá um indicador vermelho e o status DO ALARME. Um status NORMAL indica que um ativo não acionou um alerta do sistema.

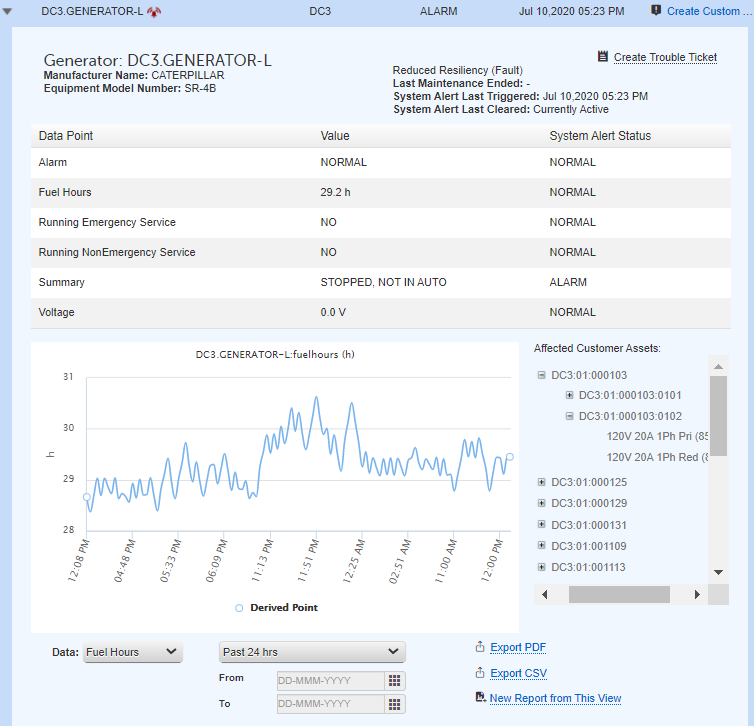

Expanda cada ativo para visualizar seus metadados, incluindo nome do fabricante, número do modelo do equipamento, resiliência, data e hora da última manutenção e quando seu último alerta do sistema foi gerado e limpo.
O sistema exibe condições operacionais quase em tempo real para um conjunto de tags de dados abaixo dos metadados do ativo.
Todos os ativos (cages, racks, circuitos) suportados pelo ativo que você está visualizando no momento são listados abaixo da tabela de tags de dados.
Consulte Referência de alertas do sistema elétrico para obter uma lista abrangente de todas as etiquetas de dados, valores possíveis de cada etiqueta de dados e os valores que constituem uma condição de alerta do sistema.
Visualizar tendências de dados
Use o componente gráfico abaixo da tabela de etiquetas de dados para fazer uma tendência de um ponto de dados individual ao longo do tempo.
Use o filtro suspenso Dados e escolha um período para definir a tendência dos dados que deseja visualizar do último dia, semana ou mês. Use o calendário para personalizar o intervalo de datas.
