Caso de uso - NTP sobre Anycast usando Network Edge

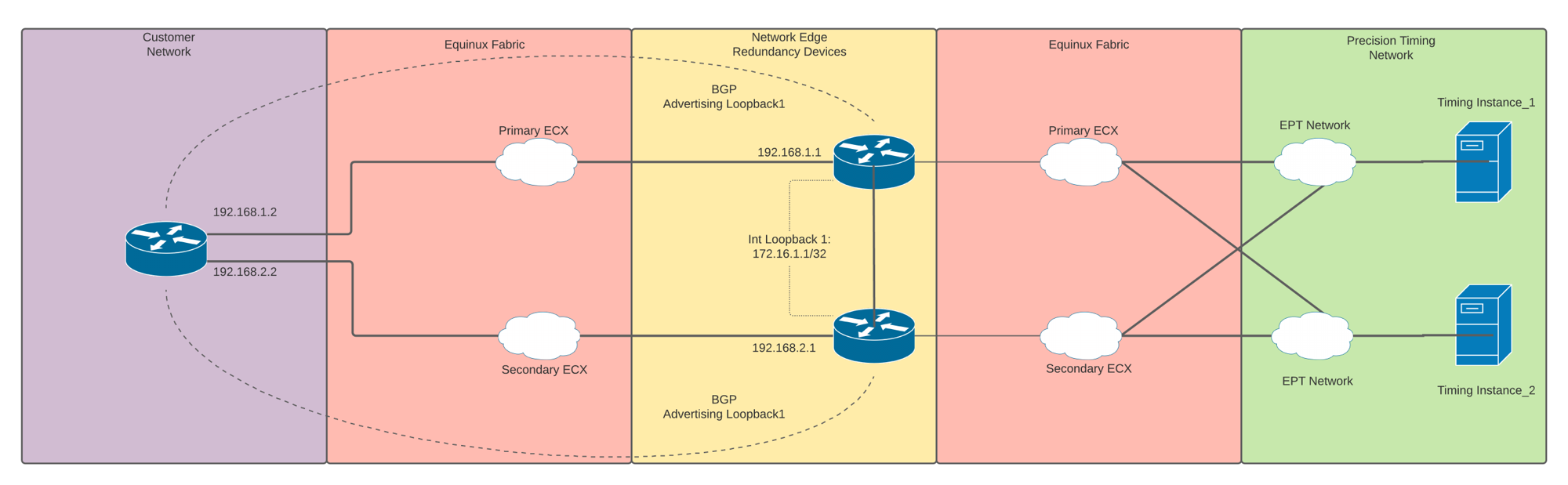

Considere este caso de uso para lidar com a distribuição de grandes volumes de serviços somente NTP em um domínio de rede . Este caso de uso descreve as etapas e a topologia que você pode usar para configurar o Anycast para NTP usando características de alta disponibilidade e redundância com o Network Edge e uma conexão com a Amazon Web Services (AWS ).

Configuração do lado da Network Edge​

  1. Configurar roteadores – Um par de roteadores Network Edge (Cisco Catalyst 8000V) no Equinix Fabric são configurados para redundância por meio do portal do cliente Equinix .

    1. No portal do cliente Equinix, clique em Network Edge. > Criar dispositivo virtual > Com um dispositivo redundante > Cisco Catalyst 8000V.
    2. Selecione área metropolitana e adicione as informações da sua licença.
    3. Selecione o recurso do dispositivo, o software, a taxa de transferência da licença, os nomes e o número de interfaces.
    4. Adicione credenciais de usuário e crie sua lista de acesso para os dispositivos.

  2. Criar conexões – Os roteadores são conectados à rede Precision Timing e os endereços IP são atribuídos às instâncias de temporização usando esses valores.

    Primary ConnectionSecondary Connection
    Additional Buyer Options
    IP address 110.10.130.1010.10.130.10
    IP address 210.10.130.1110.10.130.11
    Gateway interface10.10.130.110.10.130.2
    Network mask255.255.255.0255.255.255.0

    1. Configurar dois gateways, um por dispositivo.

    2. Configure os endereços IP das respectivas interfaces dos seus roteadores na mesma rede e teste a conectividade com os endereços IP das instâncias de temporização usando o comando ping.

    3. Se você planeja usar uma lista de acesso, deve permitir os endereços IP das instâncias de sincronização e a porta NTP 123.

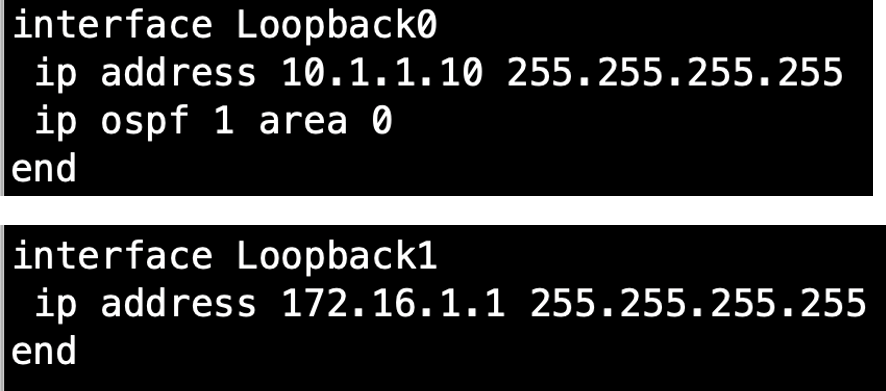

    4. Crie uma interface Loopback_0 como o router-id dos roteadores e a fonte de atualização do Border Gateway Protocol (BGP), usando o mesmo endereço IP em ambos os roteadores de borda da rede.

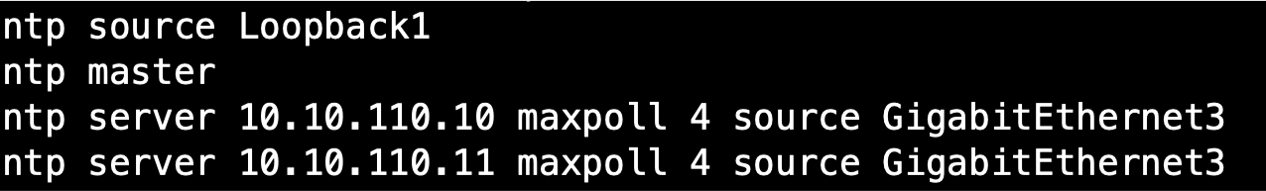

    5. Configure ambos os roteadores como servidores de tempo NTP e defina a interface Loopback_1 como sua fonte NTP. Além disso, adicione os endereços IP das suas instâncias de temporização como fontes NTP.

  3. Crie uma conexão entre os dois dispositivos redundante:

    1. No menu do dispositivo Network Edge, acesse Serviços adicionais e crie um link de dispositivo.
    2. Adicione os dois dispositivos Network Edge ao grupo para criar uma ligação entre eles.

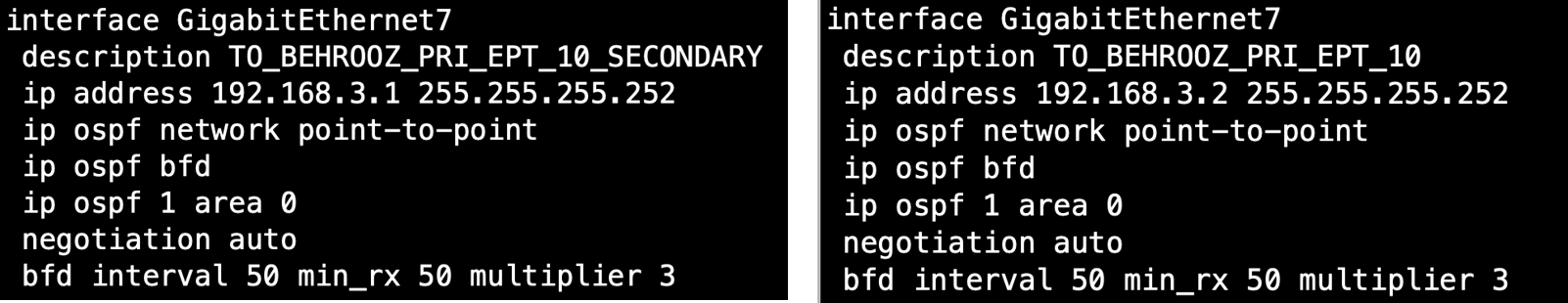

  4. Configure os endereços IP para as respectivas interfaces e teste a conectividade.

  5. Defina a capacidade de alcance para a configuração do BGP:

    1. Para estabelecer a conectividade entre os roteadores Loopbacks_0, configure um Protocolo de Roteamento Interno (IGP) nos roteadores. Este exemplo mostra o Open Shortest Path First (OSPF) como IGP.

    2. Configurar o Bidirectional Forwarding Detection (BFD) para detectar interrupções rapidamente e convergir mais rapidamente.

  6. Crie duas conexões separadas para seus roteadores físicos, switch ou firewall.

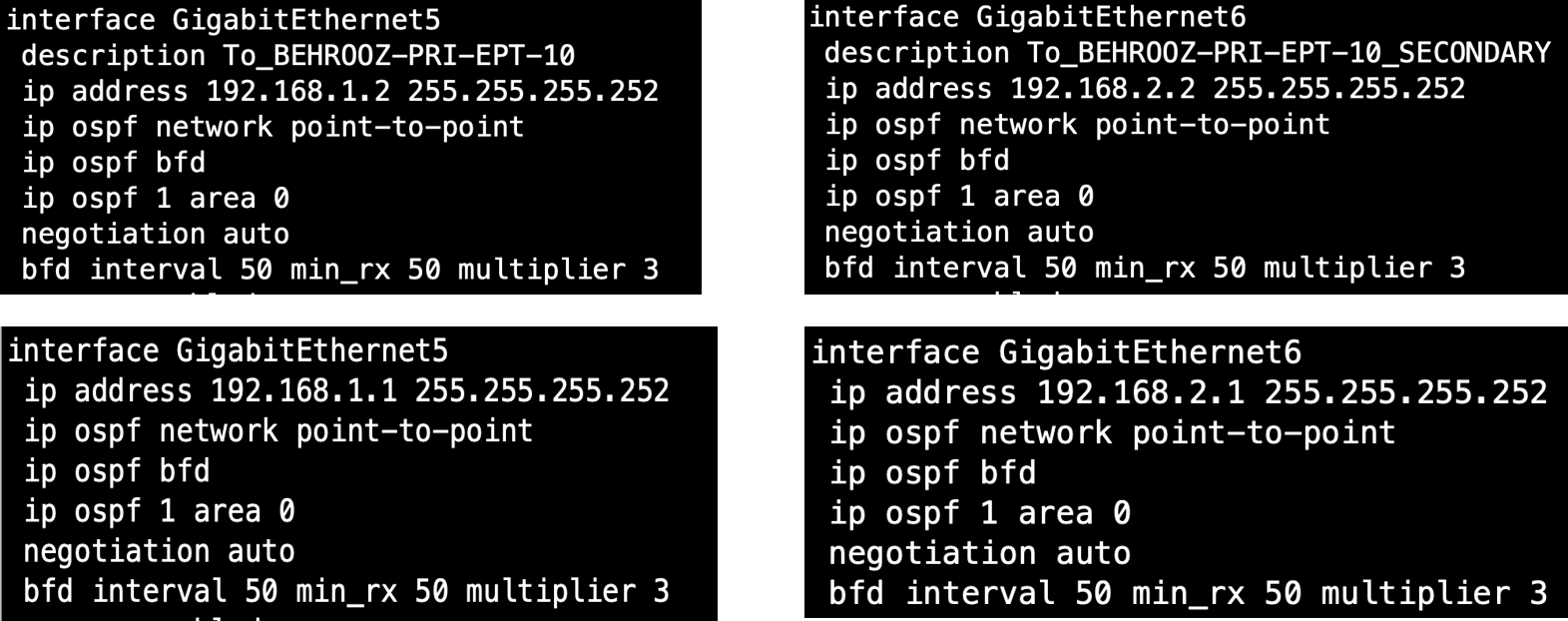

    1. Configure endereços IP e IGP mais BFD em seus roteadores físicos, switch ou firewall.

    2. Configure a respectiva configuração nos roteadores redundante do Network Edge .

  7. Configure o BGP nos roteadores do Network Edge e nos seus roteadores físicos, switch ou firewall.

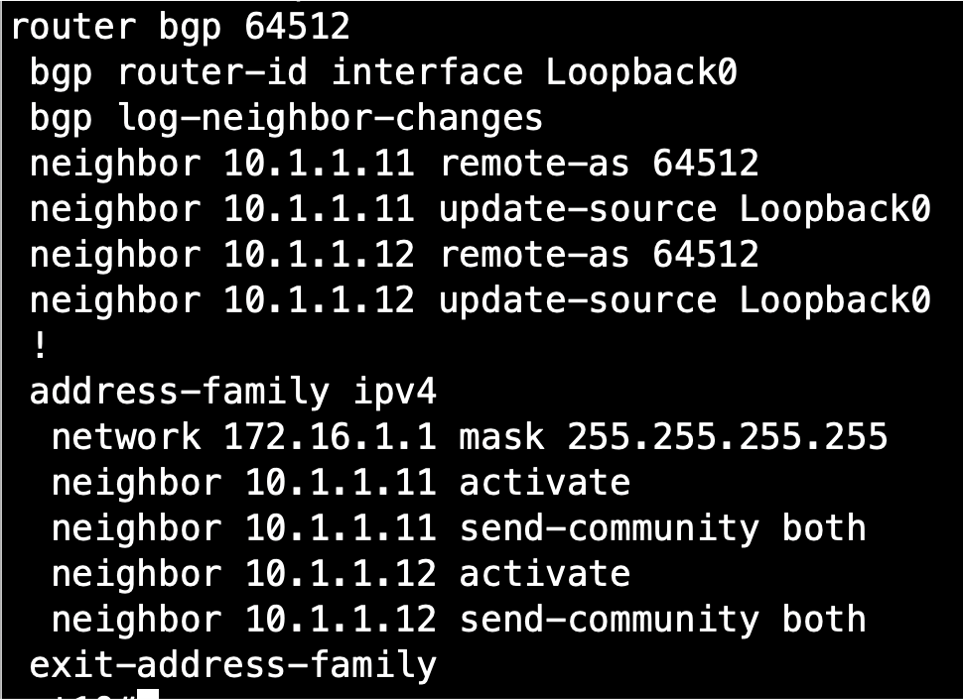

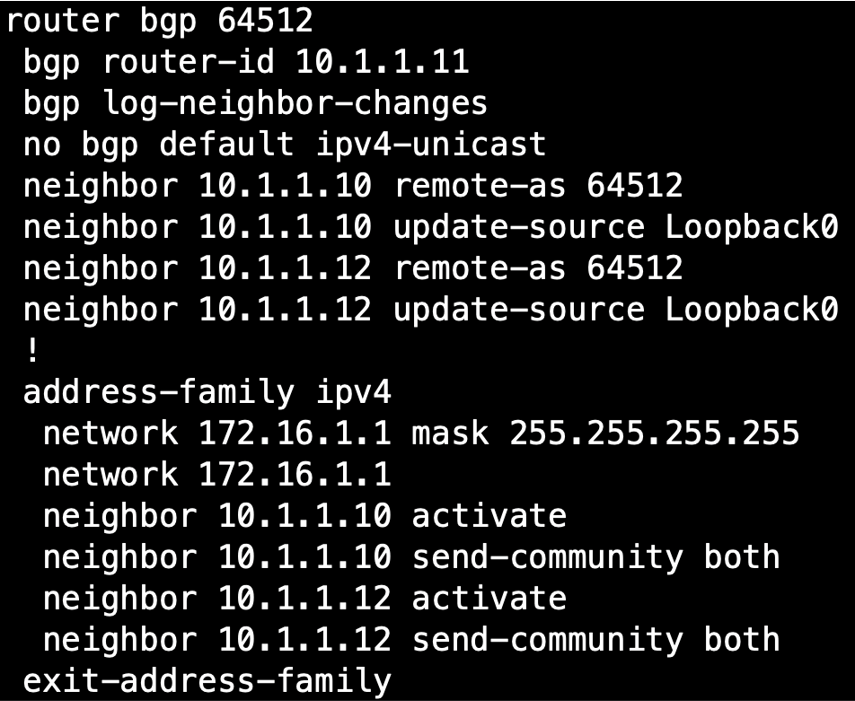

    1. Configuração BGP no NE Router_1 – Anuncie loopback_1 como sua fonte NTP.

    2. Configuração BGP no NE Router_2 – Anuncie loopback_1 como sua fonte NTP.

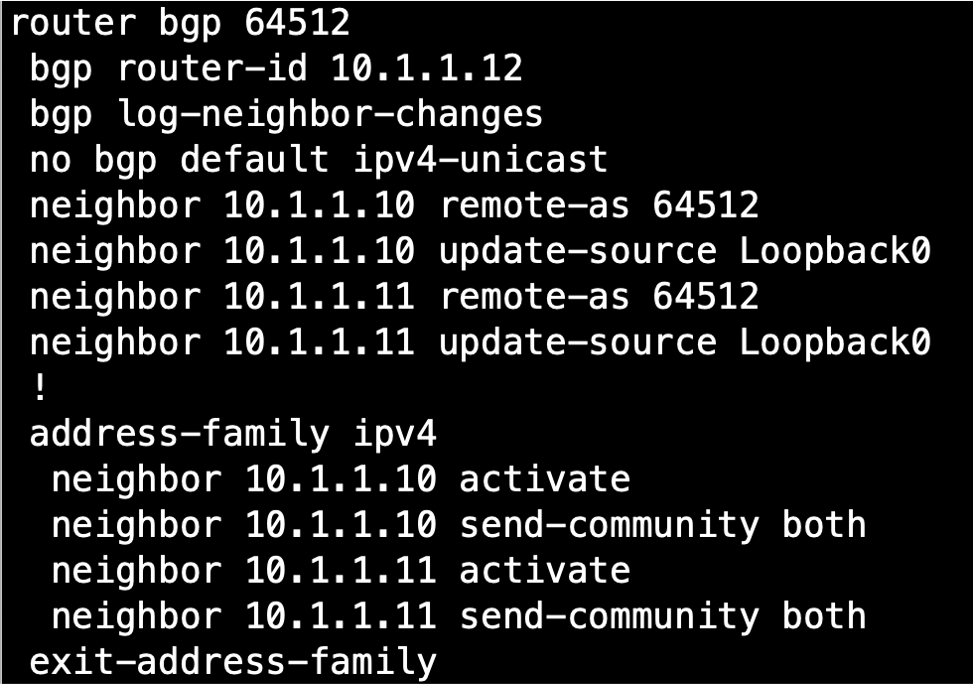

    3. Configuração BGP no seu roteador físico – Anuncie loopback_1 como sua fonte NTP.

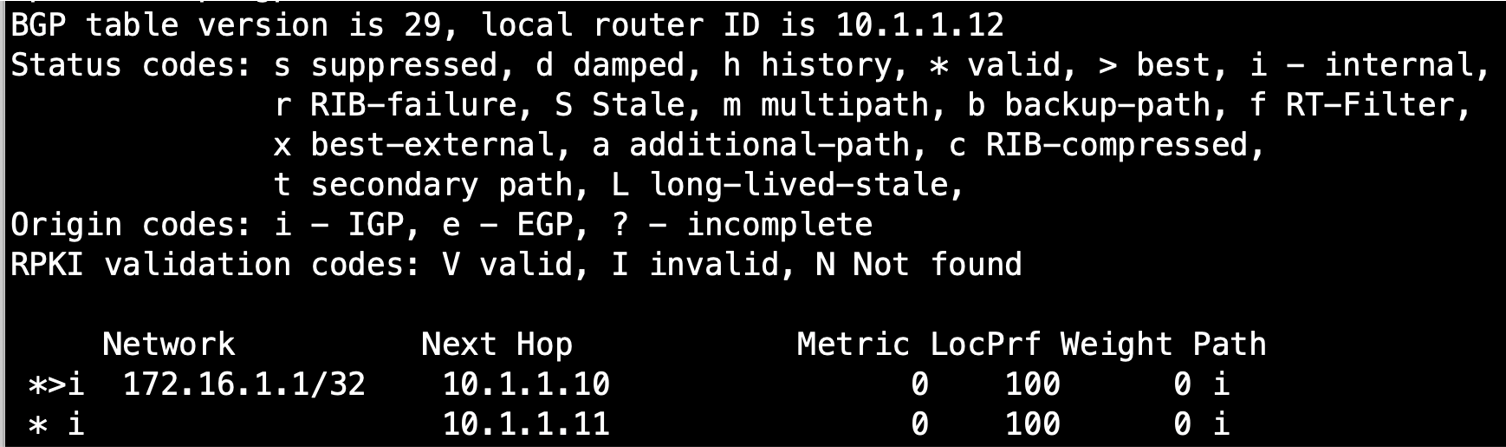

    4. Verifique a tabela BGP para confirmar se o Loopback_1 de ambos os roteadores de borda da rede está presente no seu roteador físico.

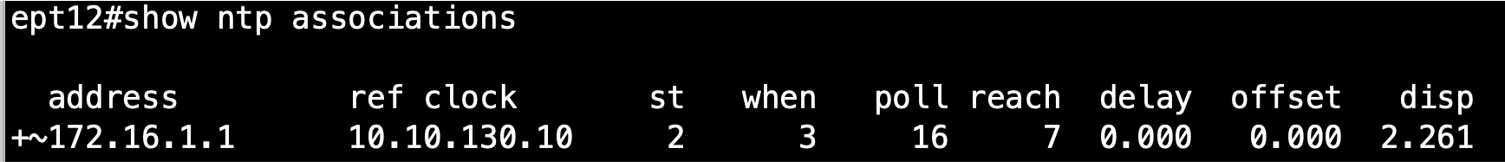

    5. Configure esse endereço IP como a fonte NTP em seus roteadores físicos, switch ou firewall:

      ntp server 172.16.1.1 maxpoll 4

Configuração de alta disponibilidade​

Na topologia Anycast para o Network Edge, a interface de loopback no dispositivo Network Edge é usada como fonte NTP para a rede cliente. Se a conectividade do roteador Network Edge primário com a fonte de temporização de precisão for perdida, a rota do cliente de temporização para a fonte de temporização de precisão não estará mais disponível.

A solução de alta disponibilidade descrita abaixo monitora e detecta automaticamente a conectividade com a fonte NTP. Com essa solução, a interface de loopback será desligada se a conectividade for perdida e, em seguida, será ativada novamente quando a conectividade for restaurada.

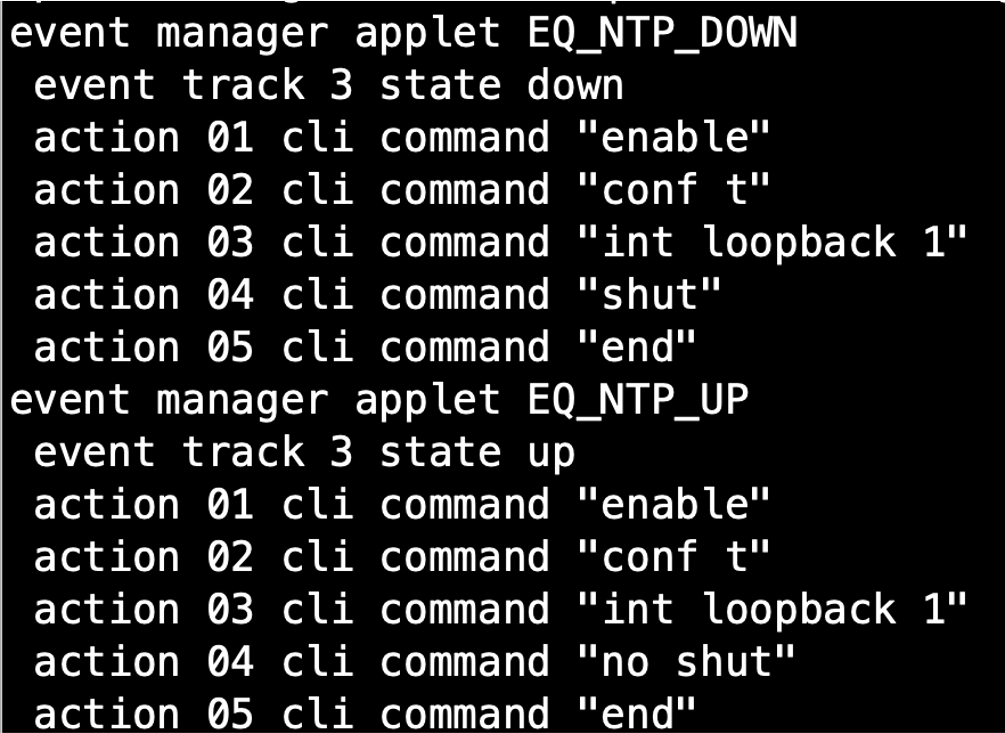

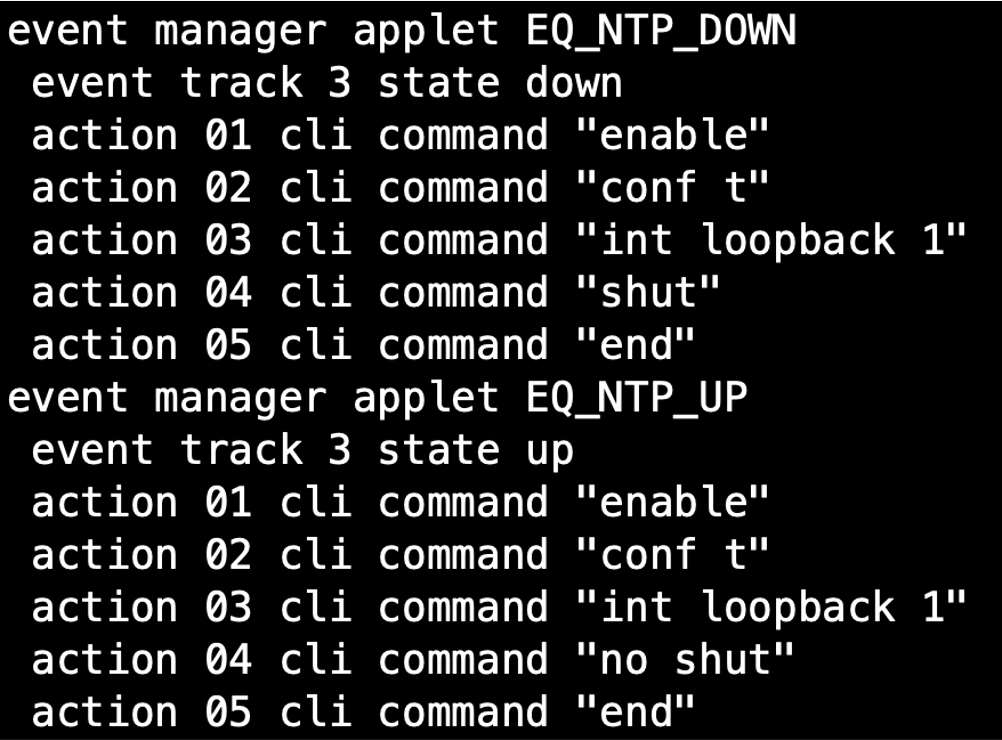

Esta solução para o roteador Cisco Catalyst 8000V usa uma combinação de IP SLA e gerenciador de eventos.

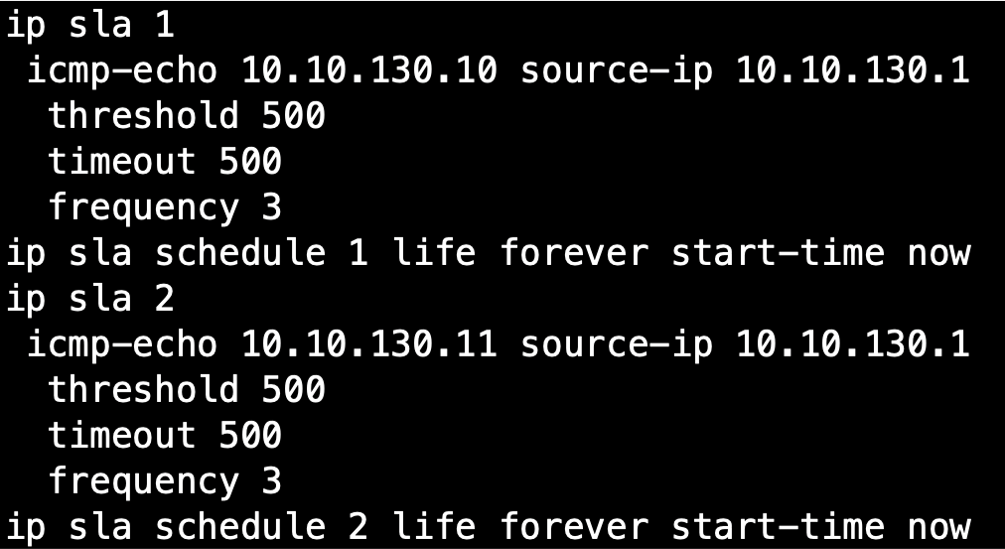

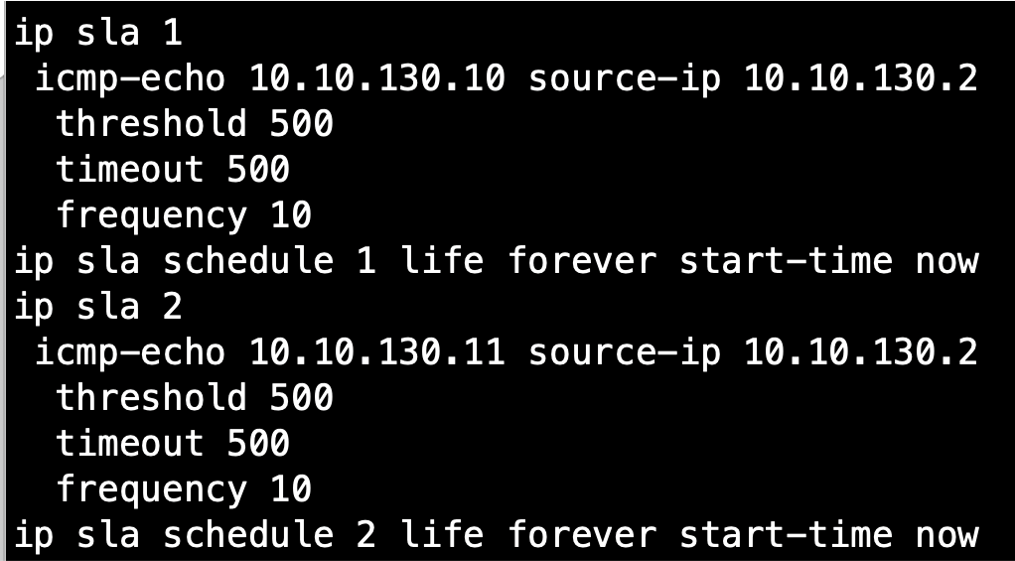

Criar três instâncias de SLA IP:

  • NE_1

  • NE_2

Conectando-se ao Amazon Web Services (AWS)​

Para se conectar à AWS, o roteador físico da sua configuração pode se conectar ao par de roteadores virtuais e à AWS por meio de outra interface do mesmo roteador físico. Mas se você usar um roteador virtual de borda de rede como seu roteador de borda e sua conexão com a AWS, a configuração BGP exigirá uma pequena diferença.

Ao configurar o roteador Network Edge através do portal Network Edge, a configuração padrão cria a família de endereços vrfcloud no roteador:

address-family ipv4 vrfcloud

Você deve criar seus relacionamentos de vizinhança e anúncios nessa família de endereços.

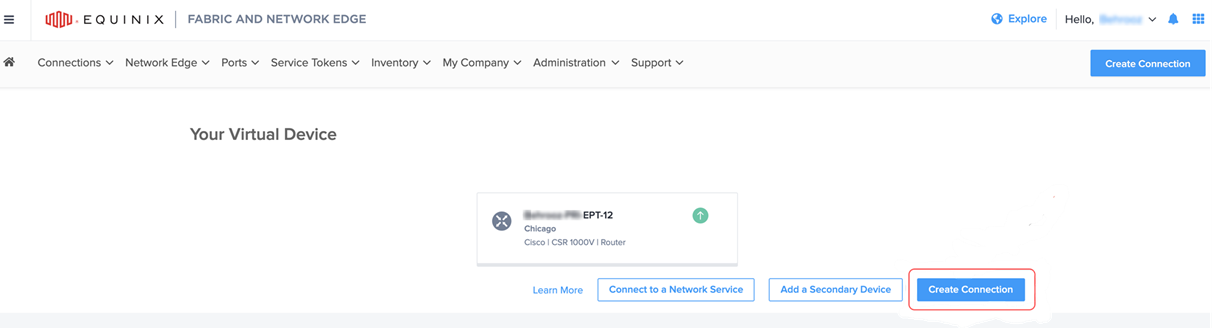

  1. No painel de controle do dispositivo Network Edge no portal do cliente Equinix, clique em Criar conexão.

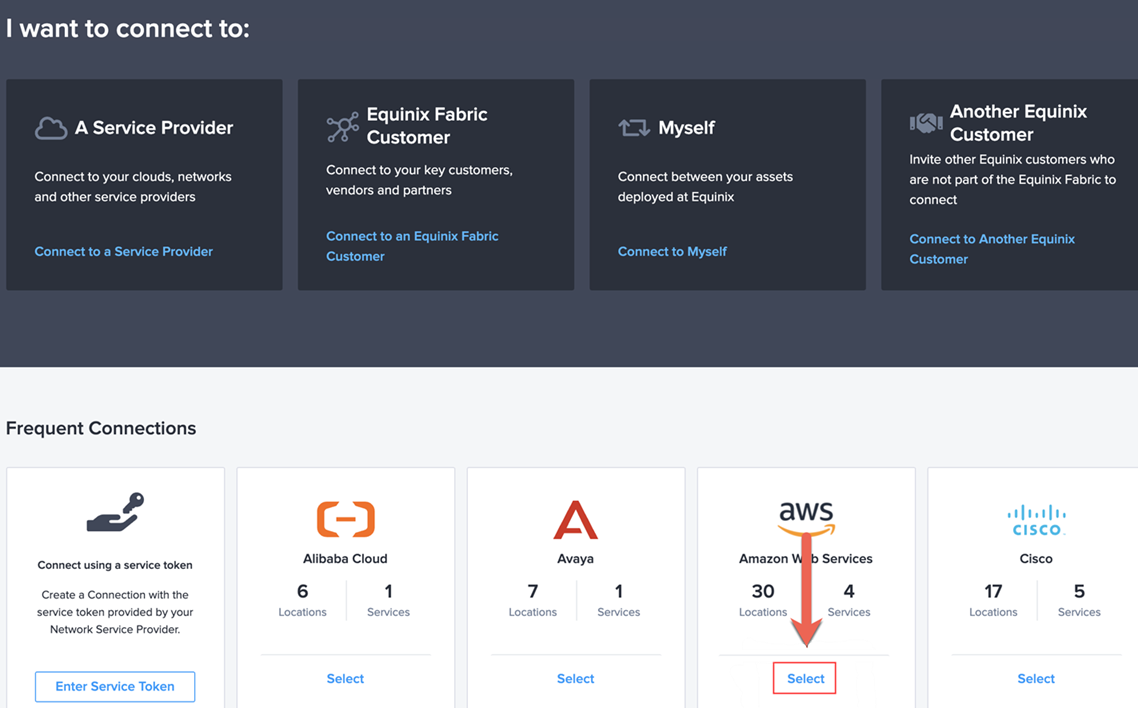

  2. Clique em Conectar-se a um provedor de serviços e selecione AWS.

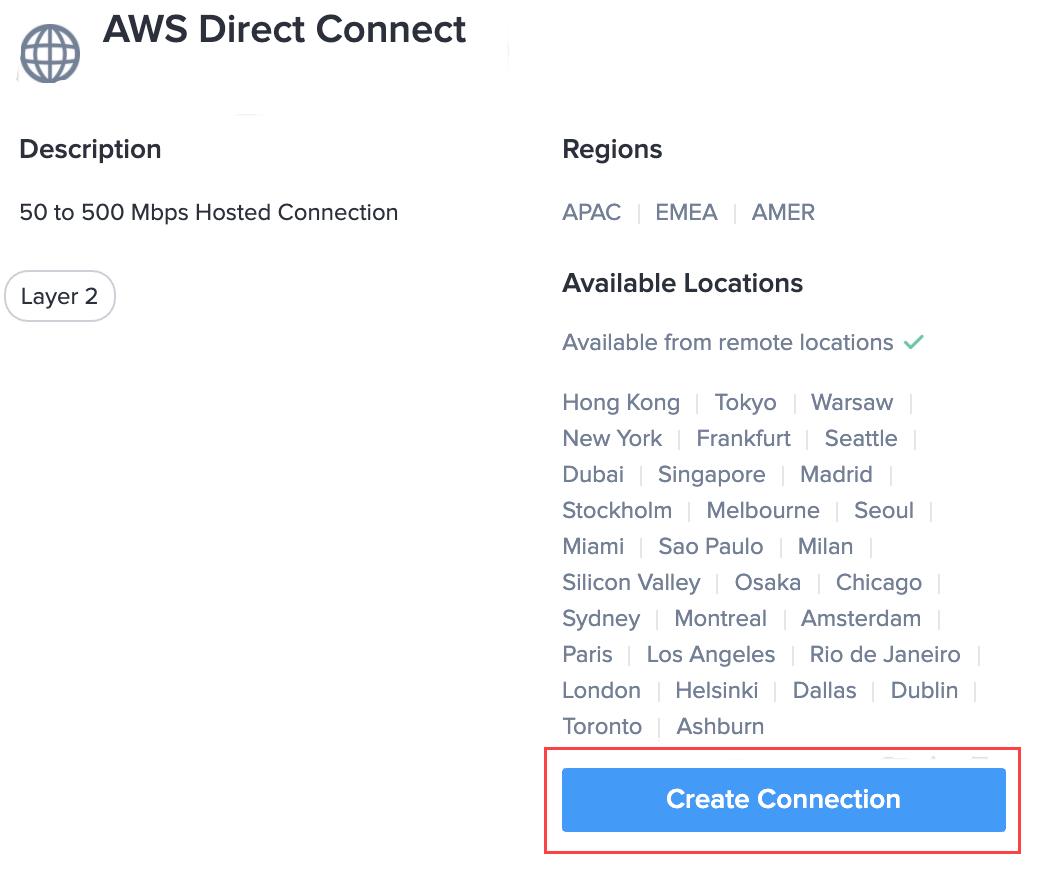

  3. No AWS Direct Connect, clique em Criar conexão.

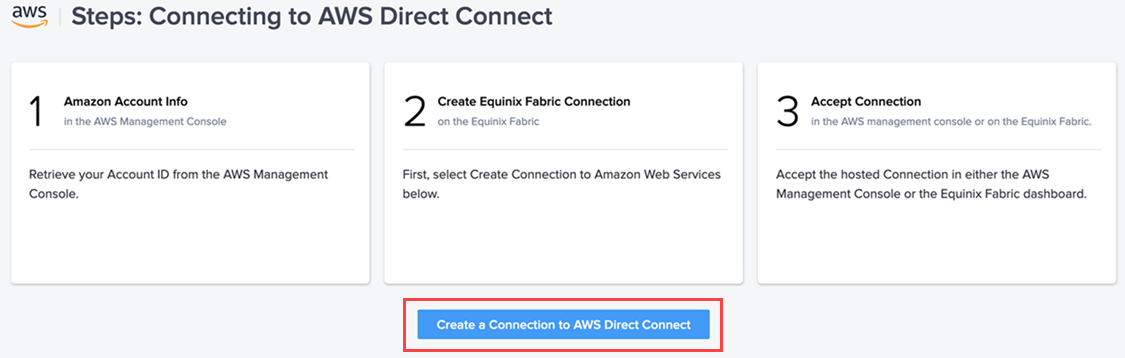

  4. Clique em Criar uma conexão com o AWS Direct Connect.

    A próxima página exibe as opções de origem e destino de sua conexão.

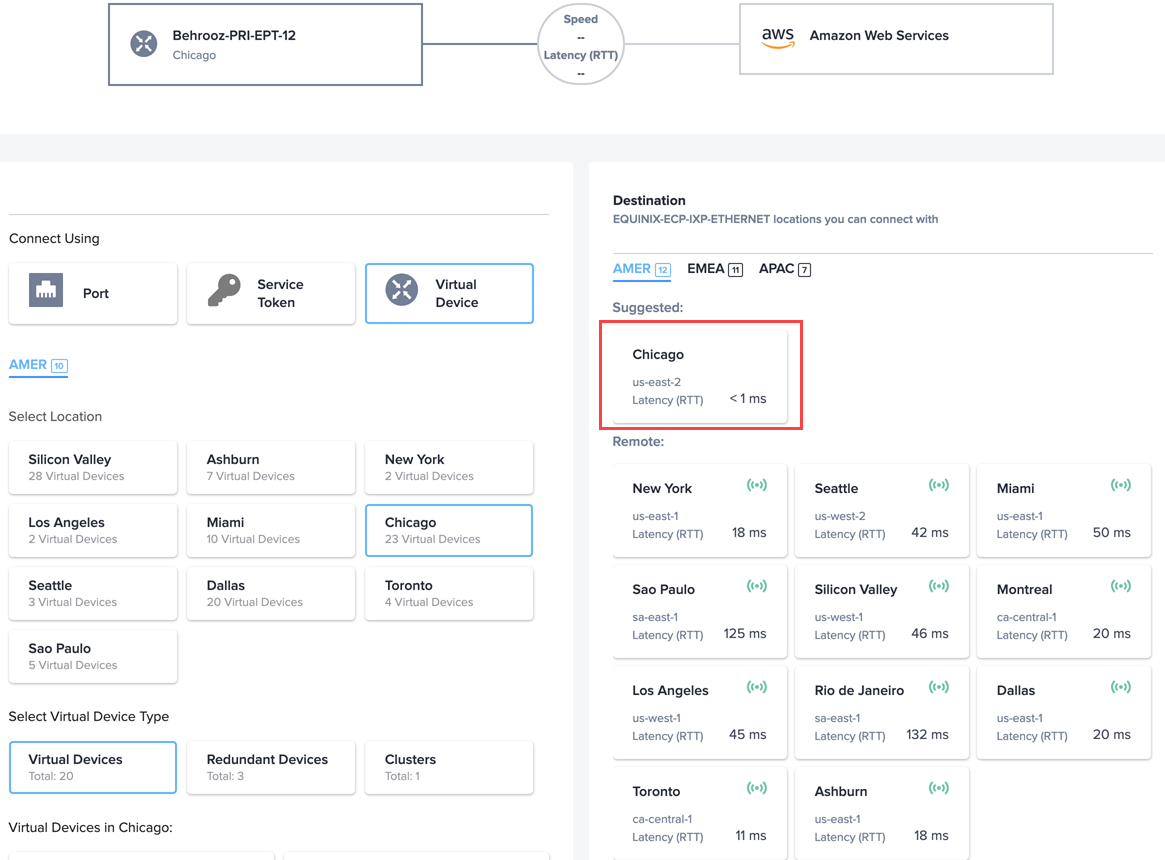

  5. No lado esquerdo da página, selecione a localização e o tipo de dispositivo do seu dispositivo virtual de borda de rede. No lado direito, selecione o destino para sua região da AWS e clique em Avançar.

  6. Na página seguinte, digite as seguintes informações:

    • Nome da conexão virtual
    • ID da conta AWS

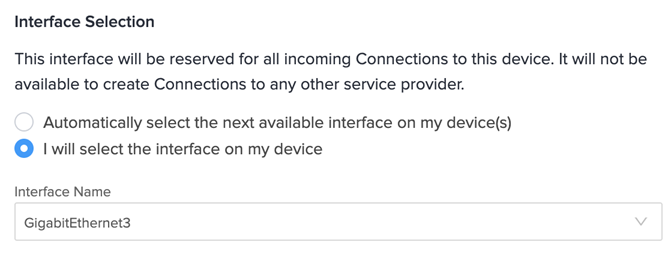

    • Seleção de interface – A interface a partir da qual você deseja criar a conexão AWS

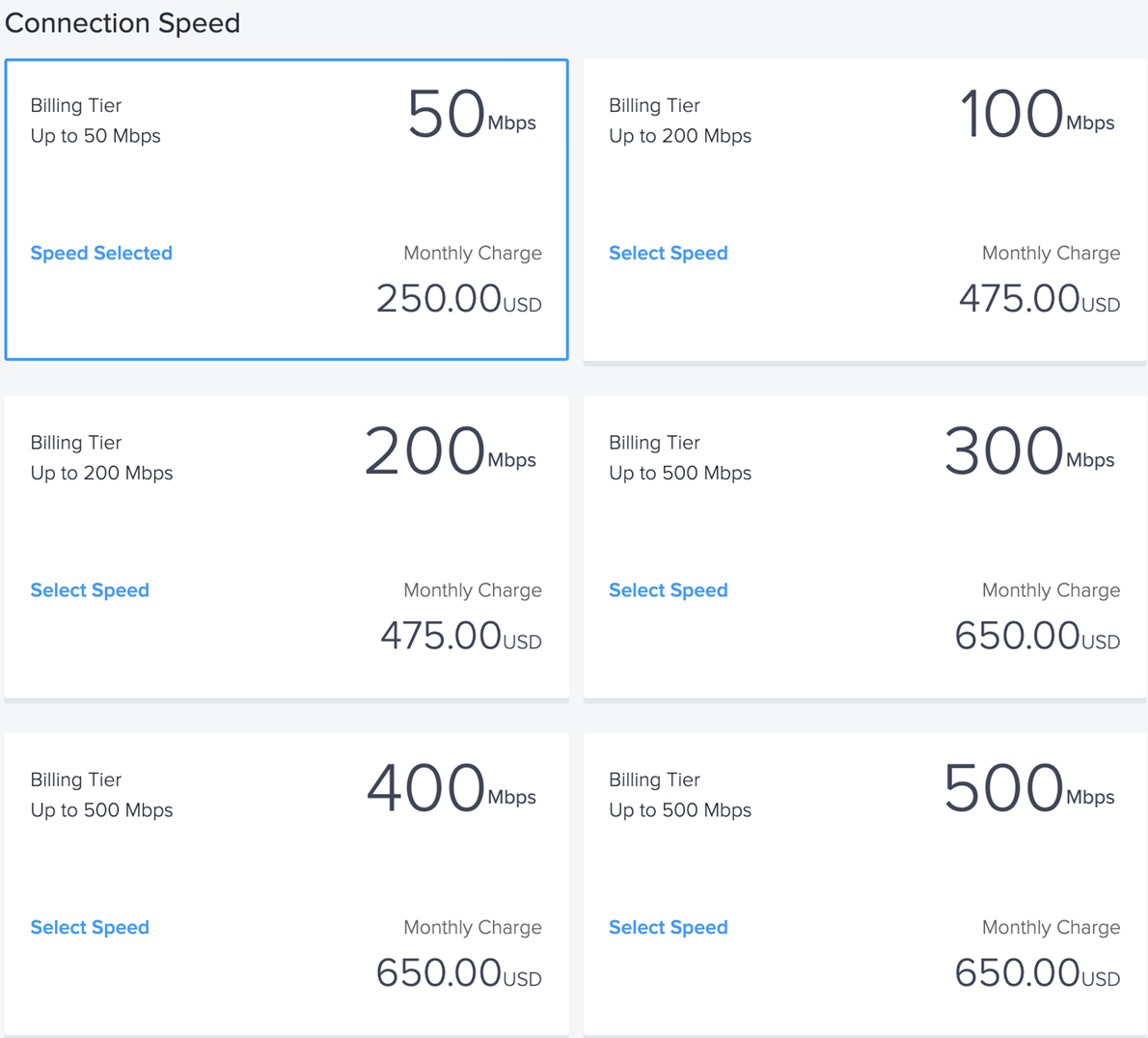

  7. Selecione a velocidade de conexão.

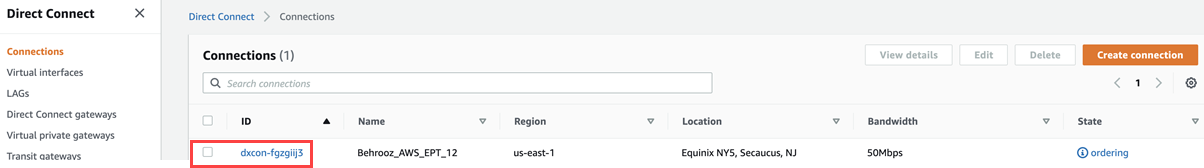

  8. Faça login na sua conta da AWS e acesse o Painel do Direct Connect. > Conexões. Clique na ordem de conexão e aceite-a.

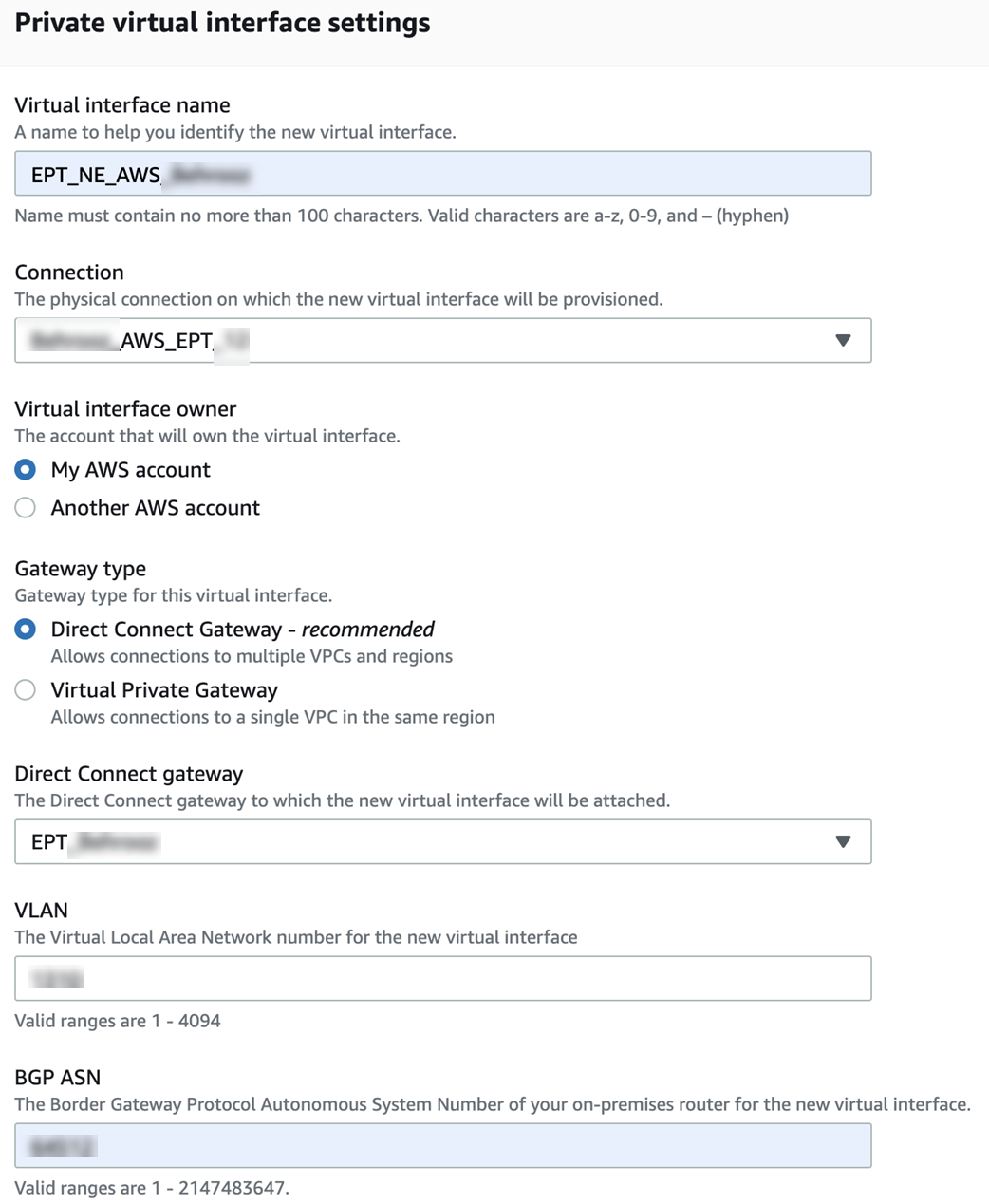

  9. Na sua conta da AWS, acesse o Painel do Direct Connect. > Crie uma interface virtual. Vincule-a à conexão que você acabou de criar no Equinix Fabric e que foi aceita em sua conta da AWS.

    1. Digite as informações necessárias.

    2. Vincule a interface virtual à conexão e ao Direct Connect Gateway para sua nuvem privada virtual (VPC).

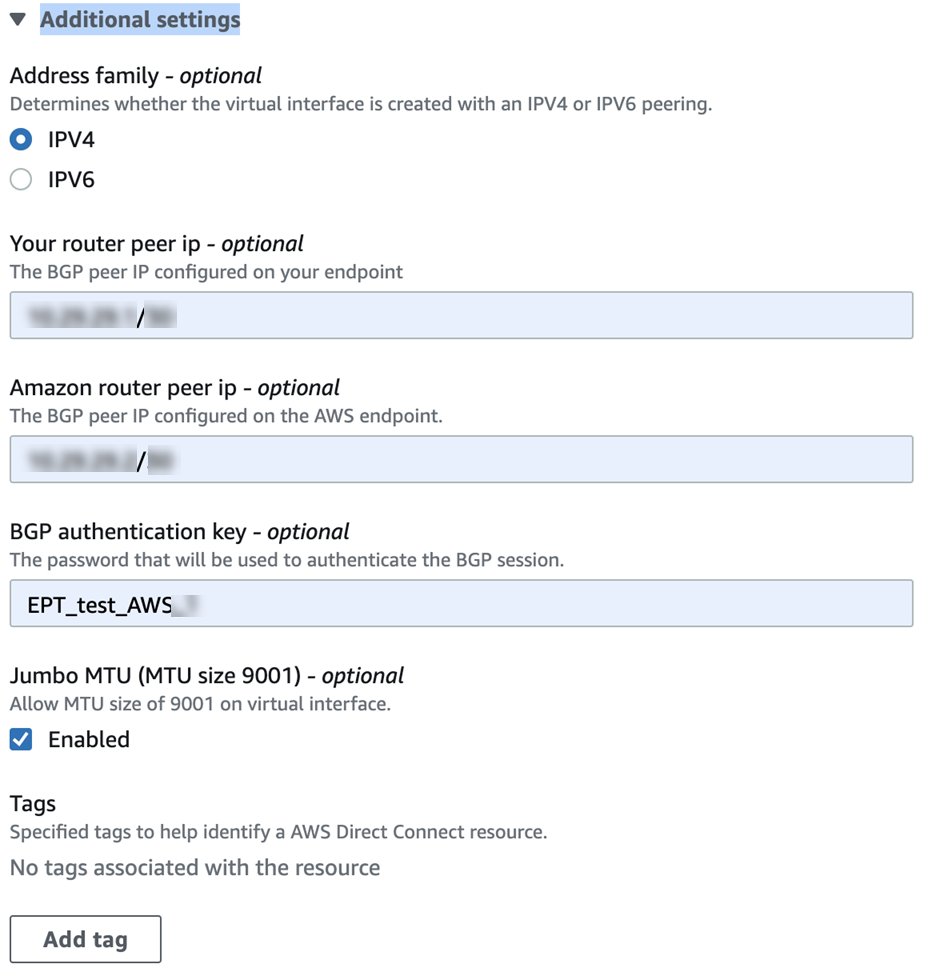

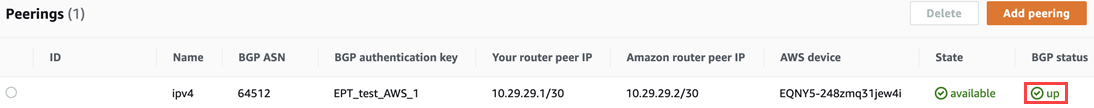

  10. Nas Configurações Adicionais, adicione as interfaces de peering e o número do seu AS BGP do AWS VGW.

    Após alguns minutos, o status do seu BGP será exibido como ativo.

    Configuração BGP relacionada à borda da rede

    Esta configuração é definida em address-family ipv4 vrfcloud:

1  | address-family ipv4 vrf cloud
2  |   network 10.12.12.0 mask 255.255.255.0
3  |   neighbor 10.0.0.10 remote-as 64512
4  |   neighbor 10.0.0.10 activate
5  |   neighbor 10.0.0.11 remote-as 64512
6  |   neighbor 10.0.0.11 activate
7  |   neighbor 10.29.29.2 remote-as 64521
8  |   neighbor 10.29.29.2 password 7 <08047C7A...>
9  |   neighbor 10.29.29.2 activate
10 | exit-address-family

Anuncie o CIDR da sua VPC como uma rota local na sua tabela de roteamento da VPC da AWS e você receberá o endereço IP Anycast NTP 172.16.1.1.
