Pré-requisitos

Antes de solicitar o Equinix Precision Time, verifique se a conectividade de rede e as permissões necessárias estão em vigor. Os seguintes pré-requisitos devem ser atendidos antes de solicitar serviços Equinix Precision Time:

• O tempo de precisão está disponível somente por meio do Equinix Fabric e do Network Edge. Outras opções de conectividade não são suportadas.

• Um VLAN está incluído no serviço. Uma porta fabric é necessária e deve ser solicitada separadamente, se ainda não estiver disponível.

• Uma porta fabric de 1 Gbps é suficiente para conexões de tempo de precisão. O serviço tem um requisito de largura de banda baixa.

• O Equinix Precision Time está disponível para data centers IBX conectados a uma porta Equinix Fabric nas seguintes regiões globais: Américas do Norte e do Sul, APAC e EMEA.

• Uma porta Equinix Fabric ou Fabric Cloud Router (FCR) é necessária para o consumo de tempo de precisão. É necessária uma conta Equinix Fabric.

• Um dispositivo virtual Network Edge é necessário ao usar o Network Edge para consumo de tempo de precisão. Consulte Configurar dispositivos Network Edge como gateways de temporização para obter mais informações.

• Determine o tipo de porta a ser usado para conectar a rede ao Precision Time:

  • Dot1q – Todas as conexões VLAN são dot1q. Esta é a opção recomendada.
  • QinQ para dot1q – O QinQ encapsula a tag VLAN com duas camadas: Uma tag interna para sua rede e uma tag externa para a rede Equinix. Se você não for obrigado a usar esse tipo de porta, recomendamos que você use o tipo de porta dot1q.

• Um ou dois VLAN IDS podem ser especificados durante a configuração, dependendo das conexões de porta usadas na rede.

• Para configurações de tempo de precisão usando PTP, todos os dispositivos cliente devem usar placas de interface de rede (NICs) que suportam carimbo de data/hora de hardware. Consulte Requisitos da Placa de Interface de Rede para PTP.

Para obter mais informações sobre os requisitos de integração, entre em contato com o Suporte da Equinix .

Permissões de conexão e porta do Equinix Fabric para Precision Time

Use o Portal do Cliente Equinix (ECP) para visualizar e definir permissões do Equinix Fabric e fazer novos pedidos para o Equinix Precision Time.

1. Faça login no Equinix Customer Portal.

   • Você precisa de uma conta neste portal.
   • Você precisa de direitos de acesso de administrador que lhe permitam visualizar e definir permissões.

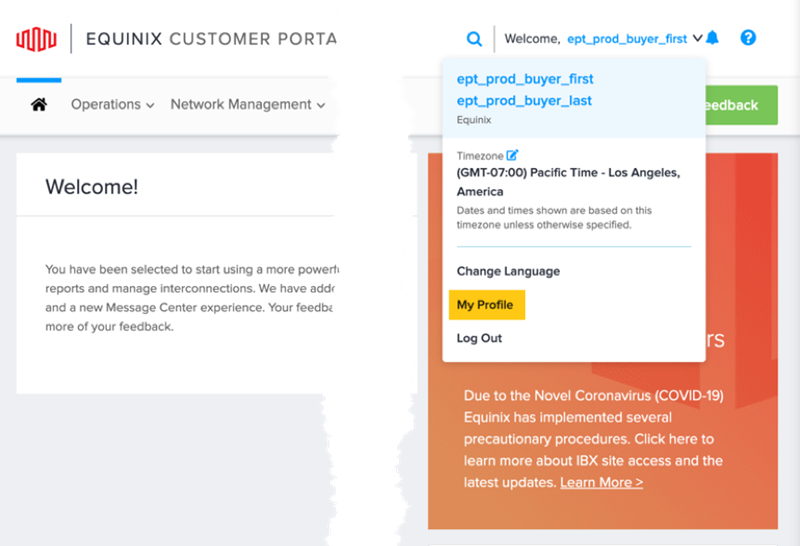

2. Selecione seu nome de usuário no canto superior direito e selecione Meu Perfil.



3. Selecione Permissões.

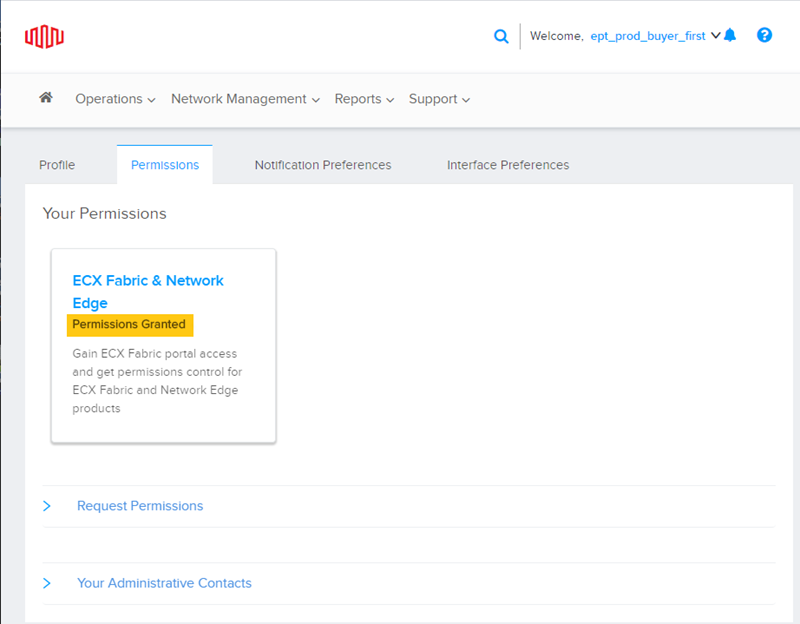

4. Clique em Equinix Fabric & Network Edge em Suas Permissões.

Se você não vir Permissões concedidas, consulte Solicitando permissões abaixo.

.

Suas permissões permitem visualizar portas, conexões e serviços. Você também pode usar a interface para solicitar conexões e ordens de serviço para seus IBXs.

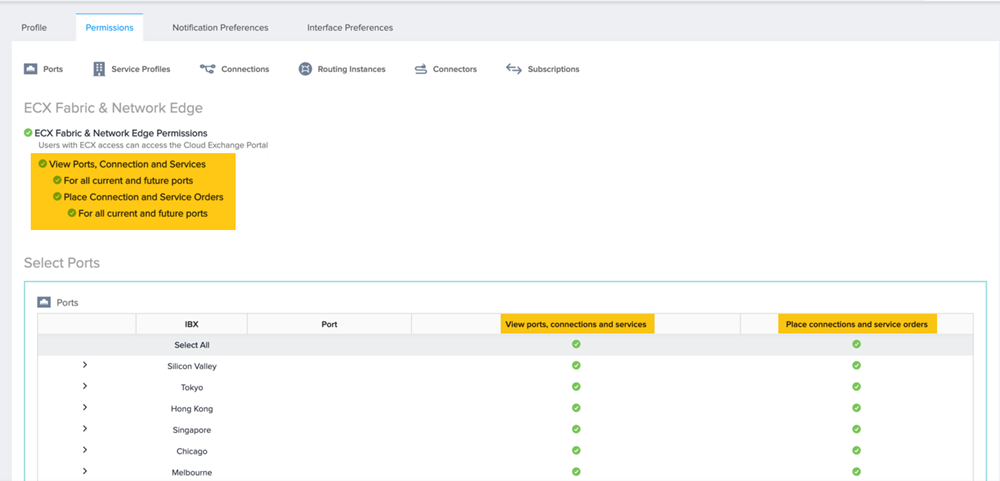

Permissões para portos de Fabric:

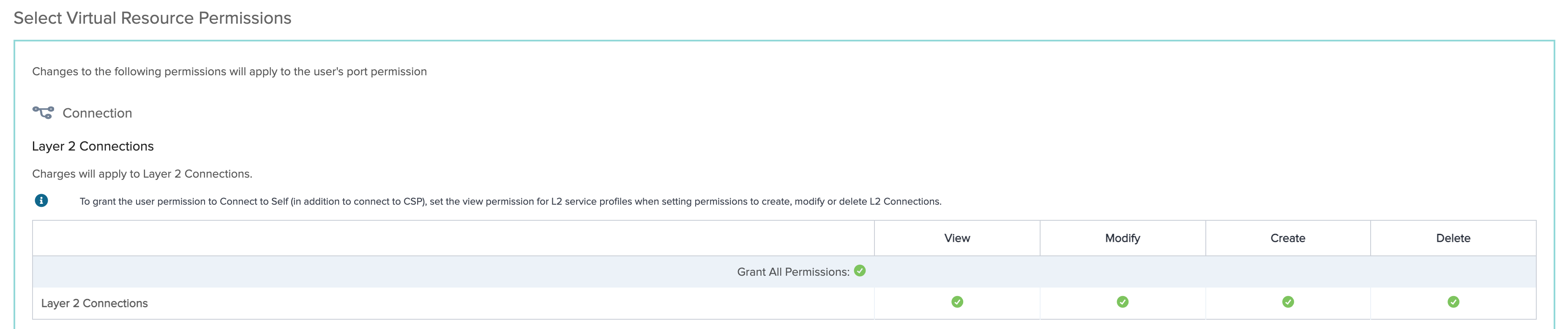

Permissões para conexões virtuais de Fabric L2:

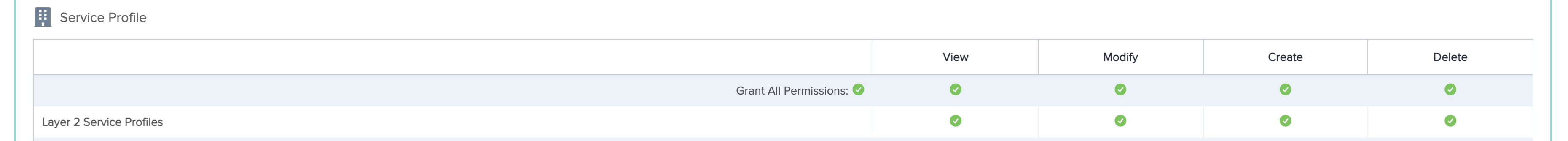

Permissões para perfis de serviço Fabric L2:

Solicitação de permissões

Se não conseguir acessar e visualizar suas permissões, você deverá solicitar permissões de administrador.

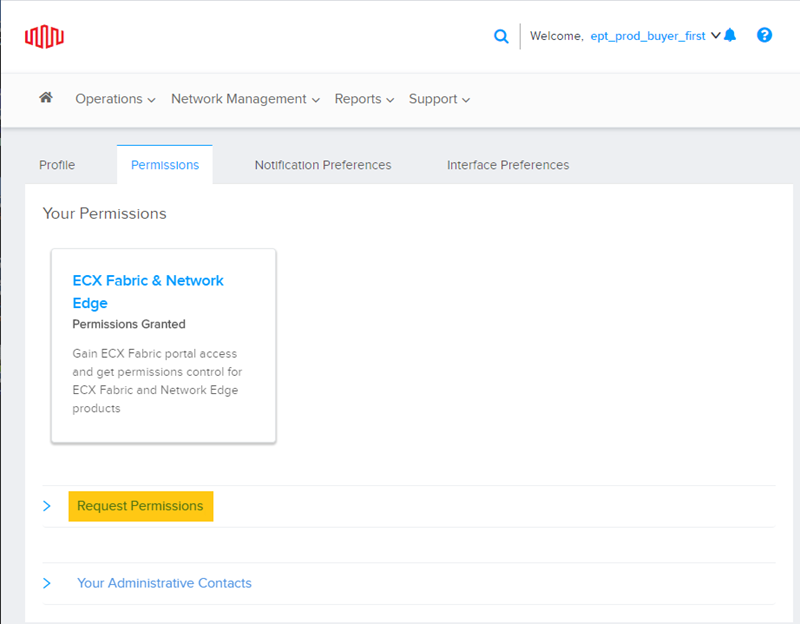

1. Clique em Solicitar permissões para visualizar e solicitar permissões para portas, Conexões e serviços.

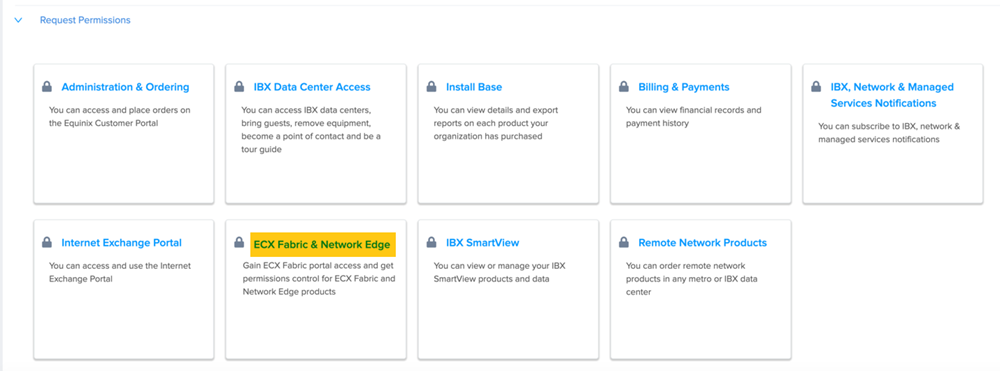

2. Clique em Equinix Fabric & Network Edge para solicitar permissões.

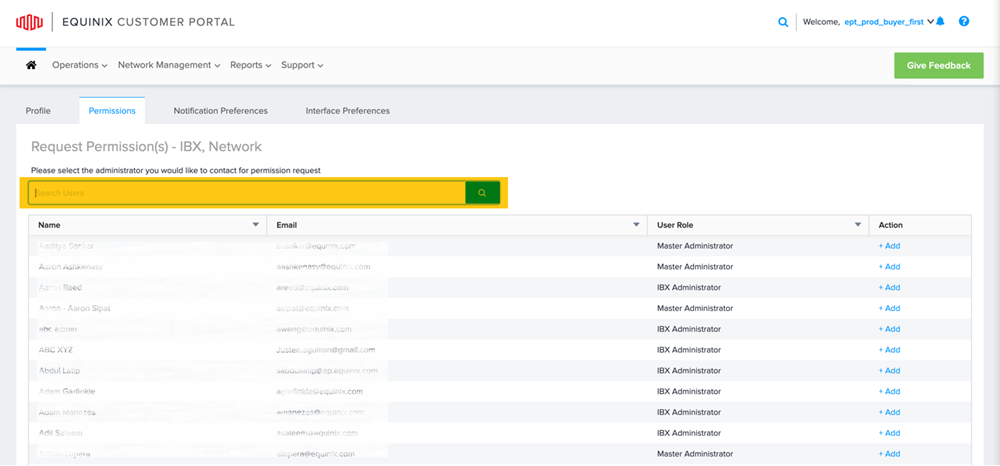

3. Encontre seu administrador e solicite acesso.



Requisitos da placa de interface de rede para PTP

Durante a integração com o PTP, os controladores de interface de rede (NICs) fornecem carimbo de data e hora preciso de pacotes de entrada e saída. Para conexões PTP, cada dispositivo na rede deve ter uma NIC com os seguintes recursos:

• Suporte a carimbo de data/hora de hardware IEEE 1588 PTP. Para obter detalhes, consulte exemplos ethtool abaixo.
• Clock PTP IEEE 1588. A NIC deve ter um PHC (Physical Hardware Clock, relógio de hardware físico), que é compartilhado entre duas portas na NIC. Para obter detalhes, consulte exemplos ethtool abaixo.

observação

A maioria das NICs atualmente no mercado suporte esses requisitos de PTP.

Teste e configuração de DNI

O daemon PTPd (Precision Time Protocol) é o software usado pelo Equinix para testar todas as NICs e a configuração de amostra usada para dispositivos cliente PTP.

PTPd é uma implementação do Protocolo de Tempo de Precisão (PTP) versão 2, conforme definido pelo Padrão IEEE 1588-2008, que fornece coordenação de tempo precisa de computadores conetados à Ethernet LAN. Ele foi projetado principalmente para instrumentação e sistemas de controle. Para obter um exemplo de configuração PTPd, consulte Exemplos de configurações.

Verificação do suporte da NIC para registro de data e hora do hardware

Use o seguinte comando ethtool para verificar se uma interface é compatível com o registro de data e hora do hardware com PTP/NTP:

ethtool -T <NIC_interface_name>

Uma interface suporta carimbo de data/hora de hardware com NTP se ethtool retornar os seguintes recursos e modo de filtro:

• SOF\_TIMESTAMPING\_TX\_HARDWARE
• SOF\_TIMESTAMPING\_TX\_SOFTWARE
• HWTSTAMP\_FILTER\_ALL

Exemplos de ettool

Os exemplos a seguir mostram interfaces válidas.

Interface física suportada por PTP

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

Interface não PTP ou uma interface virtual

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none

Restrição de localização do PTP Metro

Para pacotes PTP, uma porta fabric elegível deve estar no mesmo metrô que o local do serviço PTP. O local de serviço de destino é restrito ao mesmo metrô que a porta fabric selecionada.
