Topologia de rede

Este tópico fornece uma visão geral de como configurar conexões de rede para suporte às sub-redes do Equinix Precision Time . Seu equipamento se conecta ao Precision Time por meio do Equinix Fabric.

As discussões de topologia a seguir mostram como configurar a rede, dependendo se você está usando o Network Time Protocol (NTP) ou o Precision Time Protocol (PTP).

O servidor de tempo 1 em um local de serviço Equinix Precision Time não é o mesmo host que o servidor de tempo 1 em outro local de serviço. Cada local usa servidores de tempo separados e geograficamente distintos, proporcionando verdadeira redundância geográfica.

Configuração de rede para Equinix Precision Time e NTP​

Sua configuração de rede depende do número de sub-redes NTP em sua rede. As opções são configurar uma única sub-rede ou várias sub-redes.

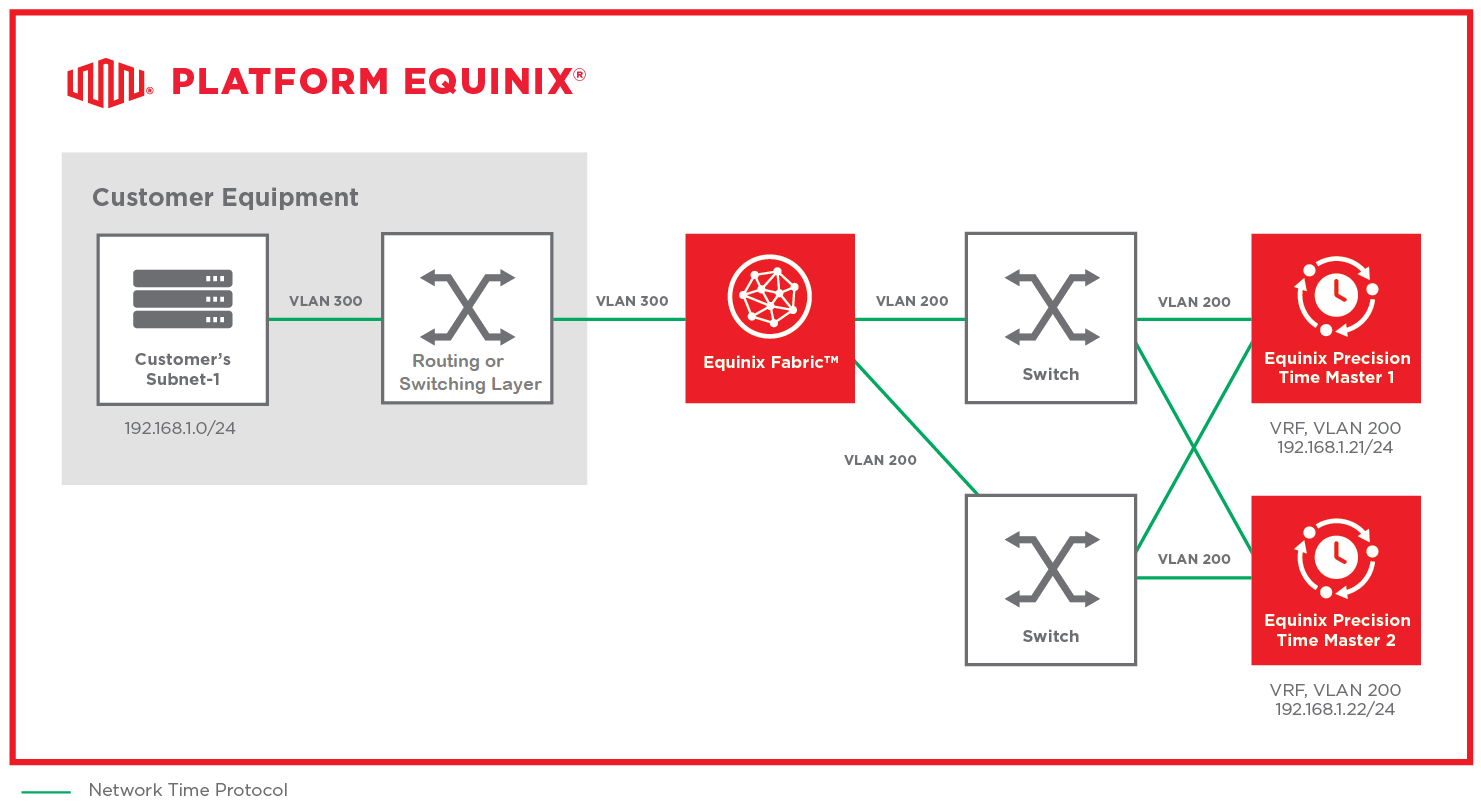

Configuração de NTP com uma rede de sub-rede única​

Esses exemplos mostram configurações de rede não redundantes para um serviço NTP com uma única sub-rede do seu lado.

Para uma configuração não redundante:

observação

Neste exemplo, se você usar a sub-rede 192.168.1.0/24, poderá usar qualquer endereço IP para o seu dispositivo final dentro dessa sub-rede, exceto os endereços IP 192.168.1.21/24 e 192.168.1.22/24 (os dois endereços IP definidos nos servidores de horário).

  1. Configure o dispositivo final que precisa ser sincronizado com um endereço IP que esteja dentro do mesmo intervalo de sub-rede daquele configurado para os servidores de horário no portal do cliente Equinix .

  2. Execute um ping no endereço IP do servidor de tempo (neste caso, 192.168.1.21 ou 192.168.1.22). A resposta deve mostrar que o servidor de tempo está na mesma sub-rede configurada para a interface do seu dispositivo (neste exemplo, 192.168.1.0/24). Continue a configuração do seu cliente NTP somente se receber uma resposta de ping bem-sucedida.

  3. Configure os dois endereços IP do servidor de tempo (192.168.1.21 e 192.168.1.22 neste exemplo) na seção de servidor do arquivo de configuração do cliente NTP.

  4. Inicie seu cliente NTP.

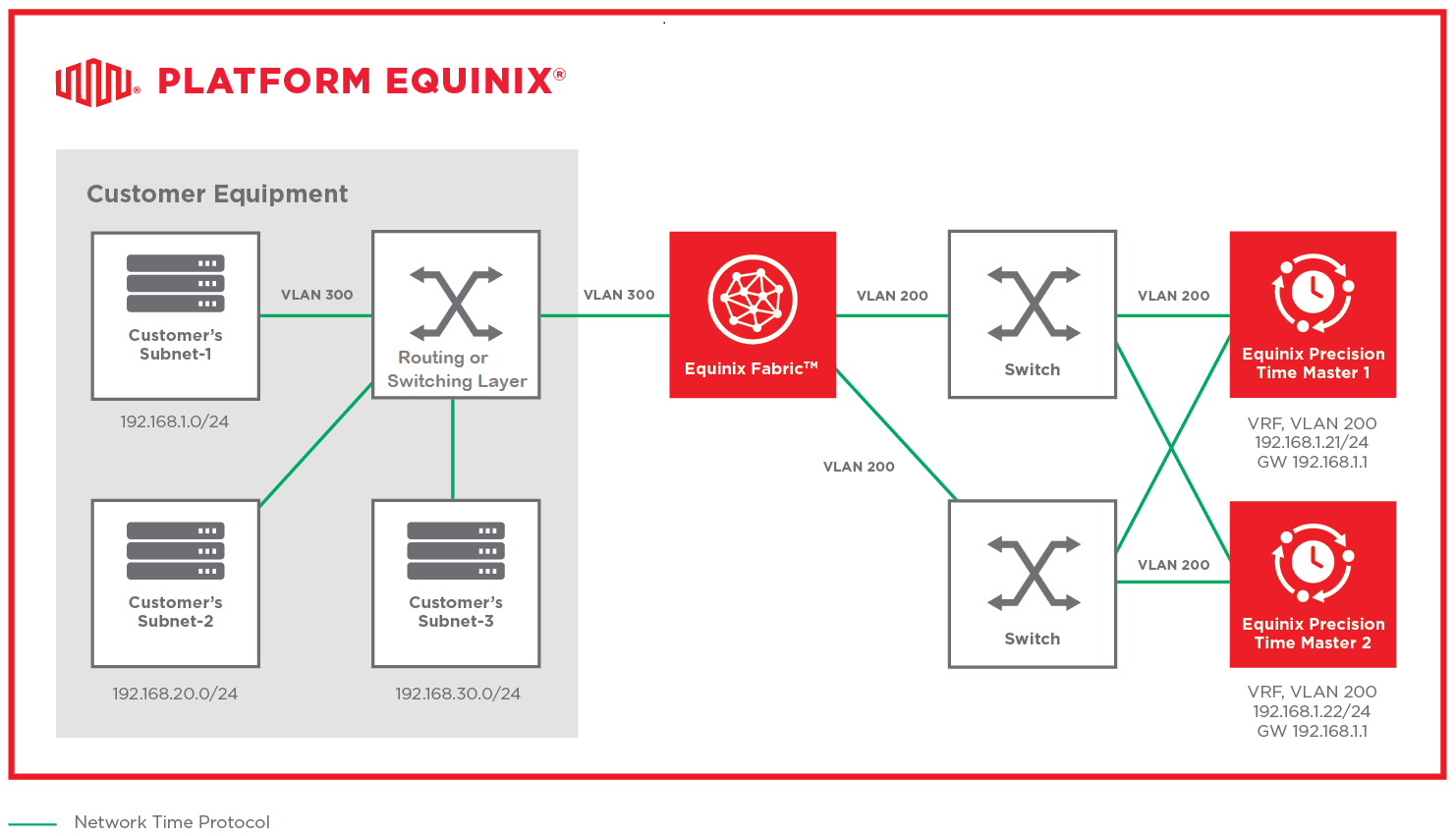

Configuração do NTP em uma rede com várias sub-redes​

Esses exemplos mostram configurações de rede não redundantes para um serviço NTP com várias sub-redes do seu lado.

Para uma configuração não redundante:

informações

Ao usar o NTP, o Equinix Precision Time oferece suporte a várias sub-redes apenas no plano de serviço Enterprise; o Precision Time não oferece suporte a várias sub-redes com o NTP no plano de serviço Standard.

  1. Forneça à Equinix as informações de configuração da sua interface de gateway para que possamos provisionar uma nova conexão de serviço no portal do cliente Equinix .

    • A interface do gateway deve estar dentro da sub-rede diretamente conectada ao serviço Equinix Precision Time .
    • A interface do gateway deve estar interconectada com outras sub-redes.

  2. Configure o dispositivo final que precisa ser sincronizado com um endereço IP que esteja dentro do mesmo intervalo de sub-rede que uma de suas sub-redes configuradas.

  3. Faça ping no endereço IP do servidor de tempo (por exemplo: 192.168.1.21 ou 192.168.1.22). Continue a configurar seu cliente NTP somente se receber uma resposta de ping bem-sucedida.

  4. Configure os dois endereços IP do servidor de tempo (aqui, 192.168.1.21 e 192.168.1.22) na seção de servidor do arquivo de configuração do cliente NTP.

  5. Inicie seu cliente NTP.

Configuração de rede para Equinix Precision Time e PTP​

O serviço PTP requer registro de data e hora por hardware em interfaces de rede e dispositivos de rede. A configuração da sua rede depende do número de sub-redes PTP na sua rede: única ou múltipla.

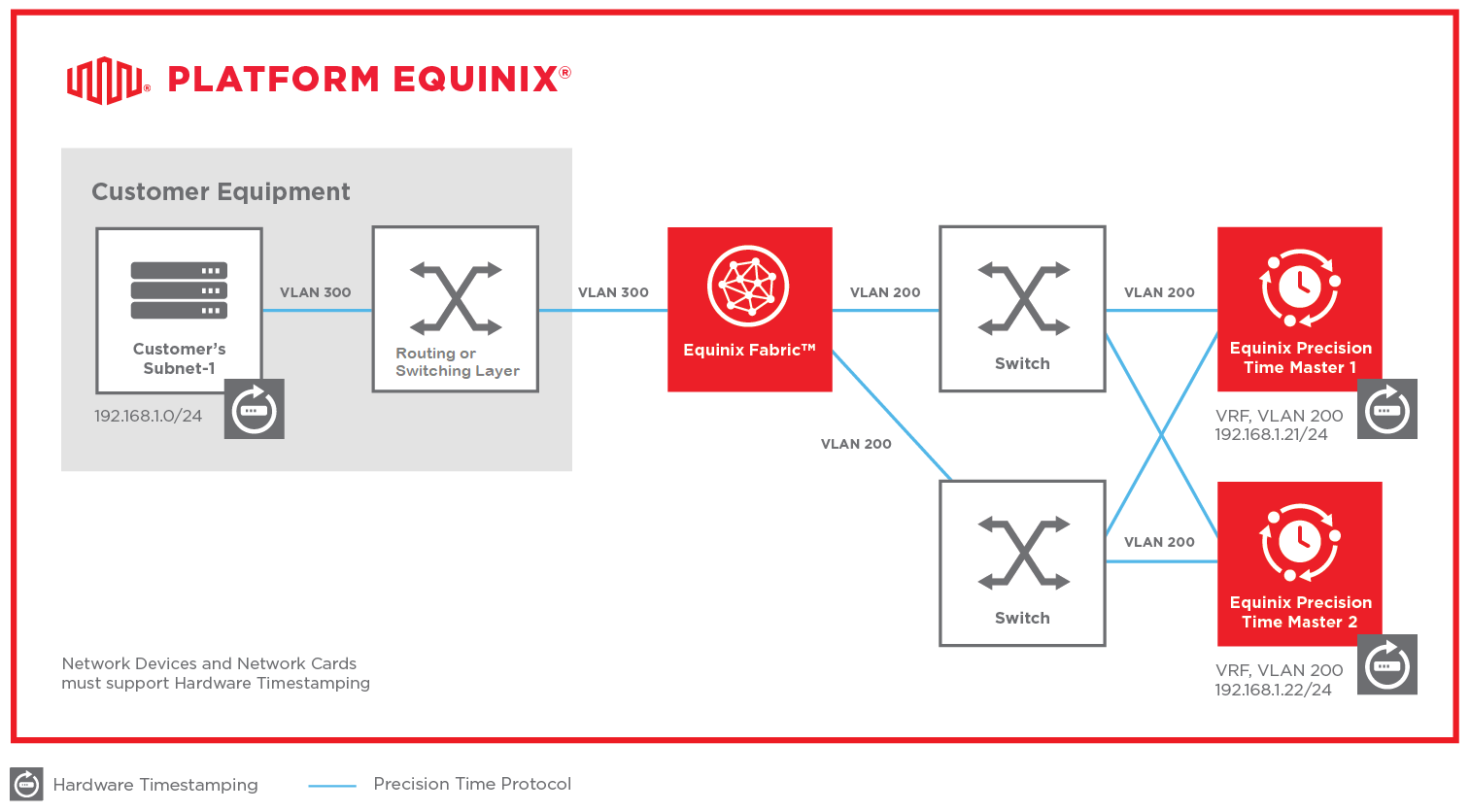

Configuração de PTP com uma rede de sub-rede única​

Esses exemplos mostram configurações de rede não redundantes para um serviço PTP com uma única sub-rede do seu lado.

Para uma configuração não redundante:

  1. Certifique-se de que todos os dispositivos na integração tenham placas de interface de rede que suportem registro de data e hora de hardware.

  2. Execute ethtool -T <interface_name> para garantir que a interface de rede suporte IEEE 1588 PTP e as opções de carimbo de tempo de hardware necessárias.

  3. Configure o dispositivo final que precisa ser sincronizado com um endereço IP que esteja dentro do mesmo intervalo de sub-rede configurado para os servidores de tempo no portal do cliente Equinix. Neste exemplo, se você usar a sub-rede 192.168.1.0/24, poderá usar qualquer IP para o seu dispositivo final dentro dessa sub-rede, exceto os endereços IP 192.168.1.21/24 e 192.168.1.22/24 (os dois endereços IP definidos nos servidores de tempo).

  4. Faça um ping no endereço IP do servidor de tempo (neste caso, 192.168.1.21 ou 192.168.1.22). A resposta deve mostrar que o servidor de tempo está na mesma sub-rede configurada para a interface do seu dispositivo final (192.168.1.0/24 no diagrama acima).

  5. Se obtiver uma resposta PING bem-sucedida, você poderá iniciar o cliente PTP no modo multicast.

observação

Você não precisa especificar um IP de relógio primário para seu cliente porque ele está sendo executado no modo multicast, então ele detecta automaticamente a fonte de tempo primária enquanto o IP do cliente e o IP da fonte primária estão localizados na mesma sub-rede.

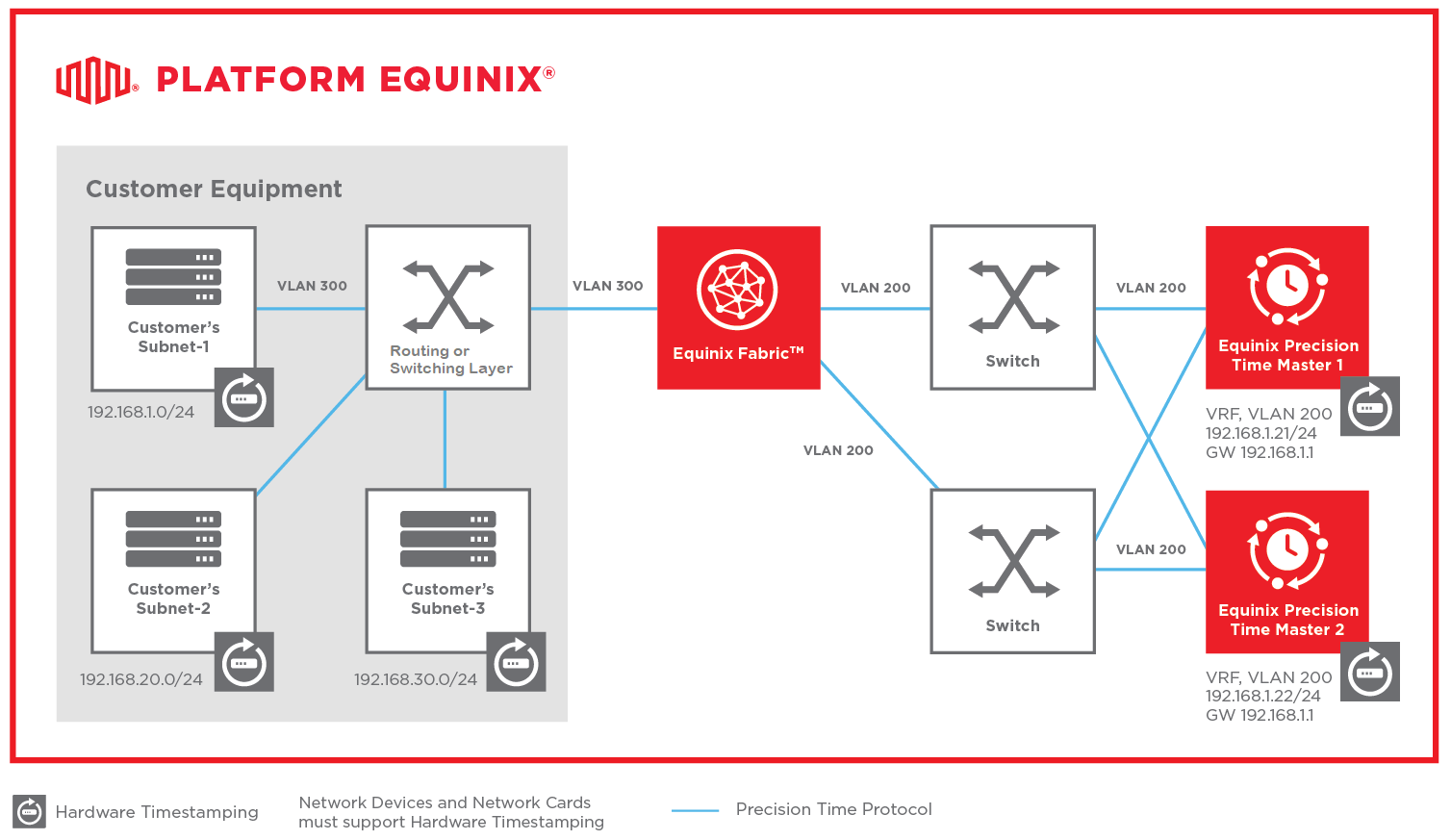

Configurando PTP com uma rede de múltiplas sub-redes​

Esses exemplos mostram configurações de rede não redundantes para um serviço PTP com várias sub-redes do seu lado.

Para uma configuração não redundante:

  1. Forneça à Equinix as informações de configuração da sua interface de gateway para que possamos provisionar uma nova conexão de serviço no portal do cliente Equinix .

    • A interface do gateway deve estar dentro da sub-rede diretamente conectada ao serviço Precision Time .
    • A interface do gateway deve estar interconectada com outras sub-redes.

  2. Se mais de um dispositivo de roteamento estiver configurado entre sub-redes, você precisará configurar o dispositivo de roteamento da interface de gateway e outros dispositivos de roteamento.

    • De preferência, eles devem ser dispositivos de hardware com suporte a PTP.
    • Os dispositivos de roteamento devem suportar o roteamento multicast, especificamente os protocolos PIM e IGMP.

  3. Os protocolos PIM e IGMP devem ser configurados em todos os dispositivos de roteamento operados entre sub-redes.

  4. Certifique-se de que todas as placas de interface de rede ofereçam suporte a registro de data e hora por hardware.

  5. Execute ethtool -T <interface_name> para garantir que a interface de rede suporte IEEE 1588 PTP e as opções de carimbo de tempo de hardware necessárias.

  6. Configure o dispositivo final que precisa ser sincronizado com um endereço IP que esteja dentro do mesmo intervalo de sub-rede que uma de suas sub-redes configuradas.

  7. Faça um ping no endereço IP do servidor de tempo (neste caso, 192.168.1.21 ou 192.168.1.22). A resposta deve mostrar que o servidor de tempo está na mesma sub-rede configurada para a interface do seu dispositivo.

  8. Se você obtiver uma resposta PING bem-sucedida, poderá iniciar o cliente PTP no modo multicast.

observação

Você não precisa especificar um IP de relógio primário para seu cliente porque ele está sendo executado no modo multicast, então ele detecta automaticamente a fonte de tempo primária enquanto o IP do cliente e o IP da fonte primária estão localizados na mesma sub-rede.
