Modelos de rede e sincronização de tempo
O Equinix Precision Time suporta vários cenários de rede. O modelo de rede de distribuição de tempo de precisão não varia entre esses modelos. No entanto, o consumo de serviços de tempo por dispositivos clientes varia entre os modelos.
Compare seu sistema com os modelos mostrados abaixo para determinar a melhor configuração de Tempo de Precisão para as necessidades da sua topologia.
Os seguintes modelos de consumo estão disponíveis:
-
Consumo direto – ideal para um pequeno número de dispositivos para sincronizar.
- Disponível para o Protocolo de Tempo de Precisão (PTP) ou para o Protocolo de Tempo de Rede (NTP).
- Oferece alta precisão a todos os dispositivos finais.
- Tem um limite superior inerente ao número de dispositivos que você pode conectar ao Precision Time em um único serviço. O limite superior é determinado pelo nível de serviço que você emprega.
-
Consumo em cascata – ideal para que milhares de dispositivos sincronizem com um único tempo de referência. Este modelo é aplicável a uma rede interna privada ou a várias redes privadas conectadas a dispositivos finais.
- Você pode conectar um ou dois dispositivos diretamente ao serviço e, em seguida, sincronizar os dispositivos da sua rede interna ou privada com esses dispositivos conectados.
- Você pode sincronizar um número ilimitado de dispositivos em um único serviço.
- Você pode adicionar quantos saltos quiser, mas lembre-se de que cada salto adicional pode afetar os níveis de precisão.
Cada conexão de serviço de tempo de precisão é isolada usando um namespace de rede dedicado e um ID VLAN. A segmentação baseada em VLAN garante que o tráfego permaneça isolado durante o transporte pela Equinix Fabric, evitando a interação entre os ambientes do cliente.
Equinix Fabric Port - topologia não redundante
Neste modelo, os dispositivos cliente se conectam diretamente ao Precision Time por meio de uma porta Fabric.
O Precision Time oferece suporte a configurações redundantes ao usar o Fabric Cloud Router, permitindo que os clientes projetem arquiteturas de sincronização de tempo de alta disponibilidade.
Uma única conexão Precision Time fornece tempo do Time Server 1 e do Time Server 2. As conexões não são mapeadas para servidores de horário individuais, e portas de fabric separadas não podem ser usadas para servidores específicos de destino.
O Equinix Fabric não suporta STP (Protocolo de árvore de otimização) e as portas de fabric não estão configuradas para operação STP. Como resultado, os modelos de redundância ativa/em espera que dependem de STP não são suportados.

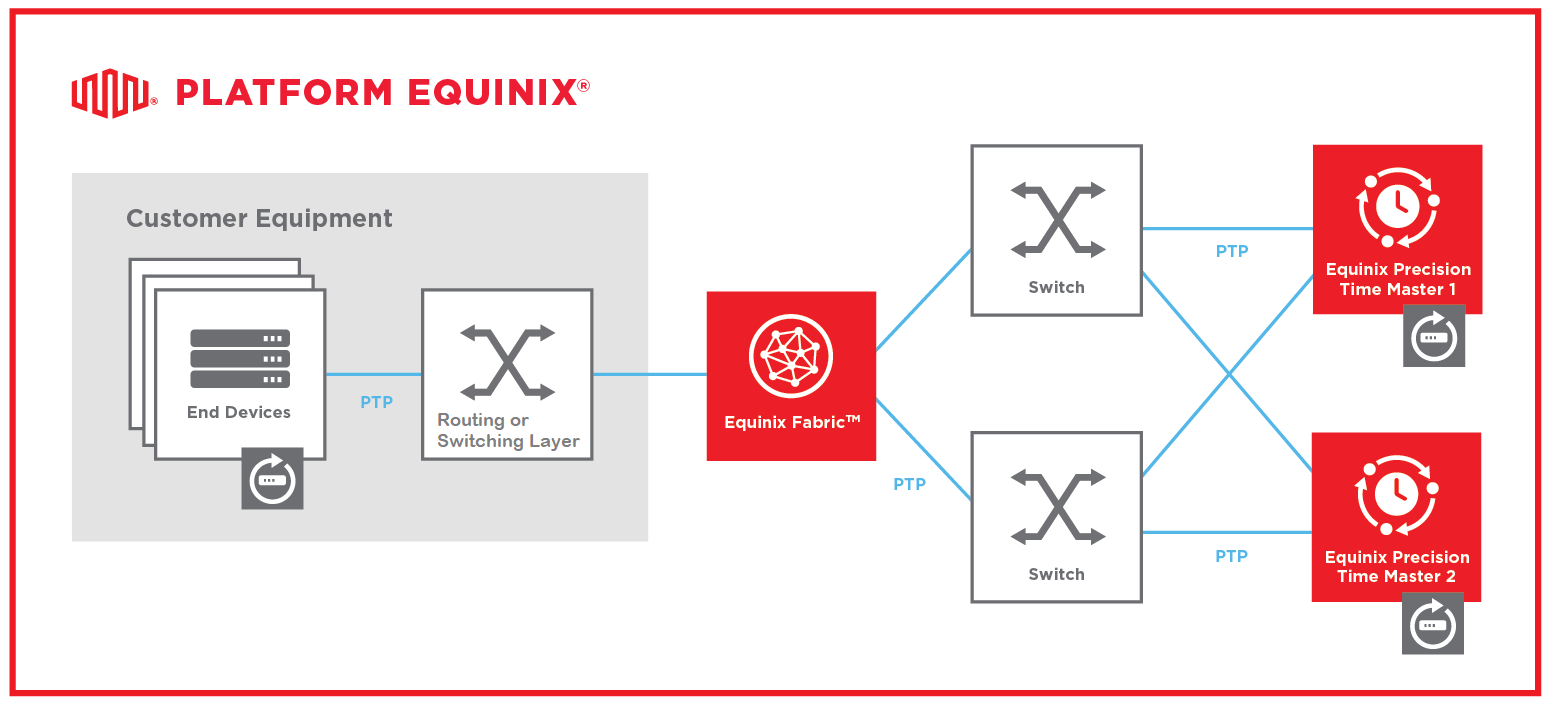

Consumo direto de PTP - Neste modelo, você recebe o PTP diretamente da Equinix Precision Time em todos os dispositivos finais.

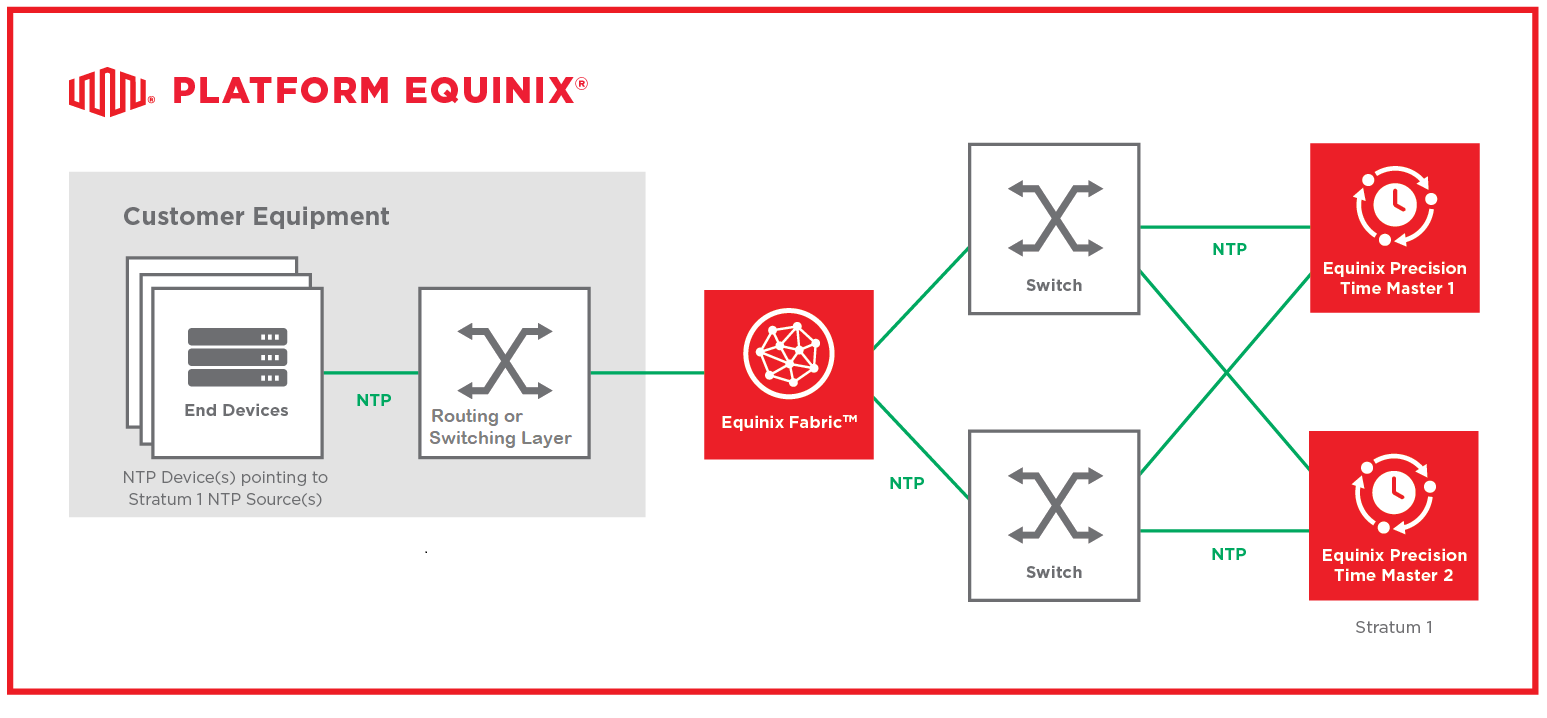

Consumo direto de NTP - Neste modelo, você recebe o NTP diretamente em todos os dispositivos finais.

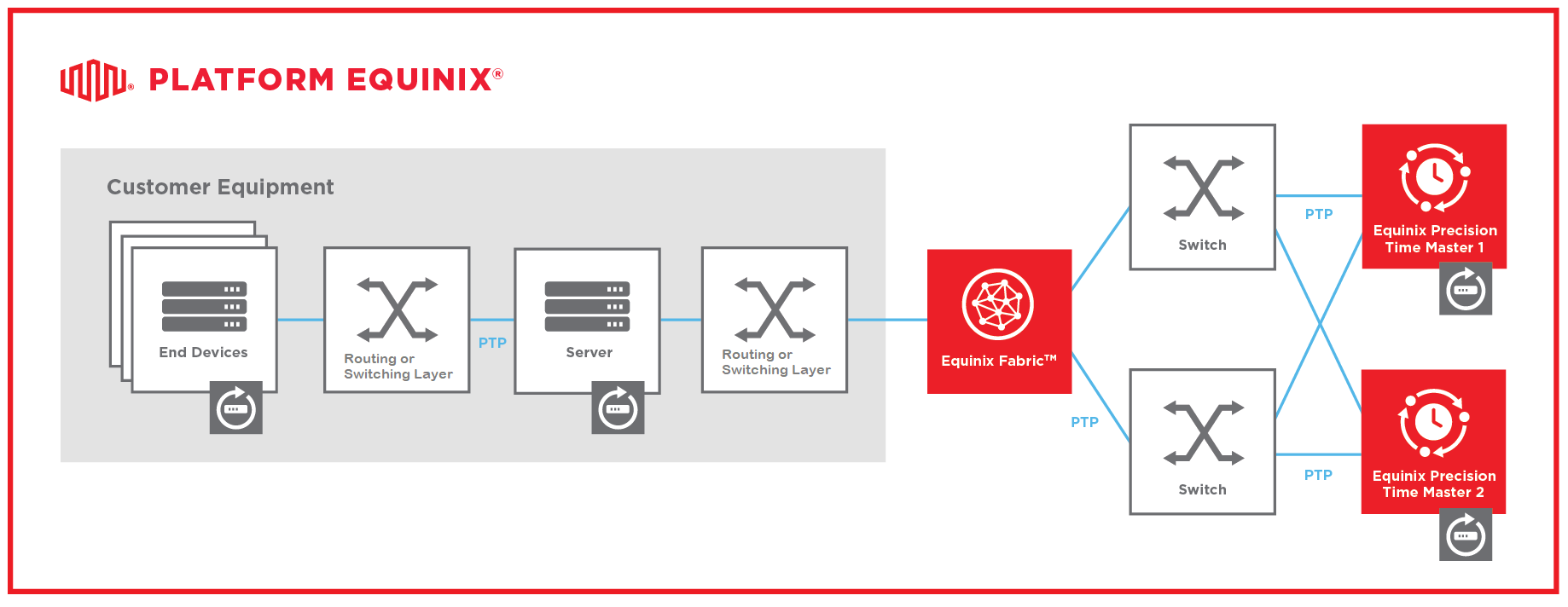

Consumo em cascata PTP para PTP - Neste modelo de consumo, primeiro você recebe o PTP do Precision Time e, em seguida, distribui o PTP.

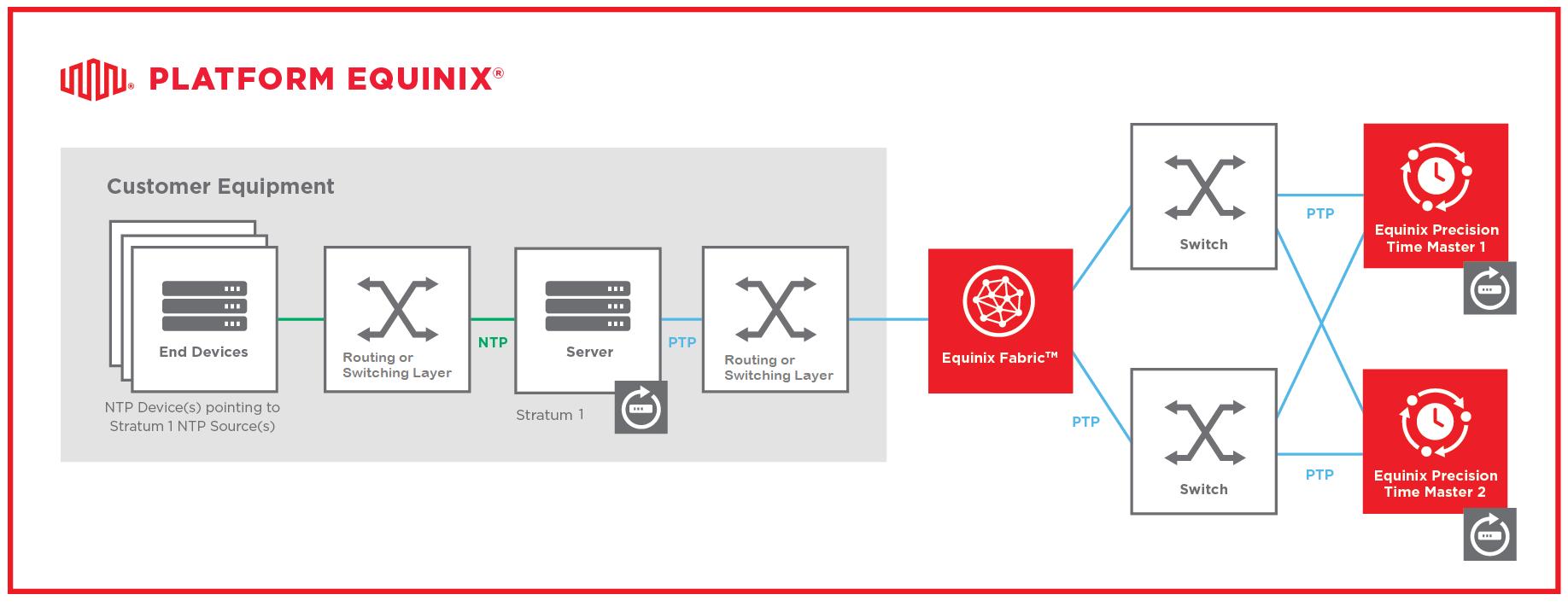

Consumo em cascata de PTP para NTP - Neste modelo, primeiro você recebe o PTP do Precision Time e, em seguida, distribui o NTP.

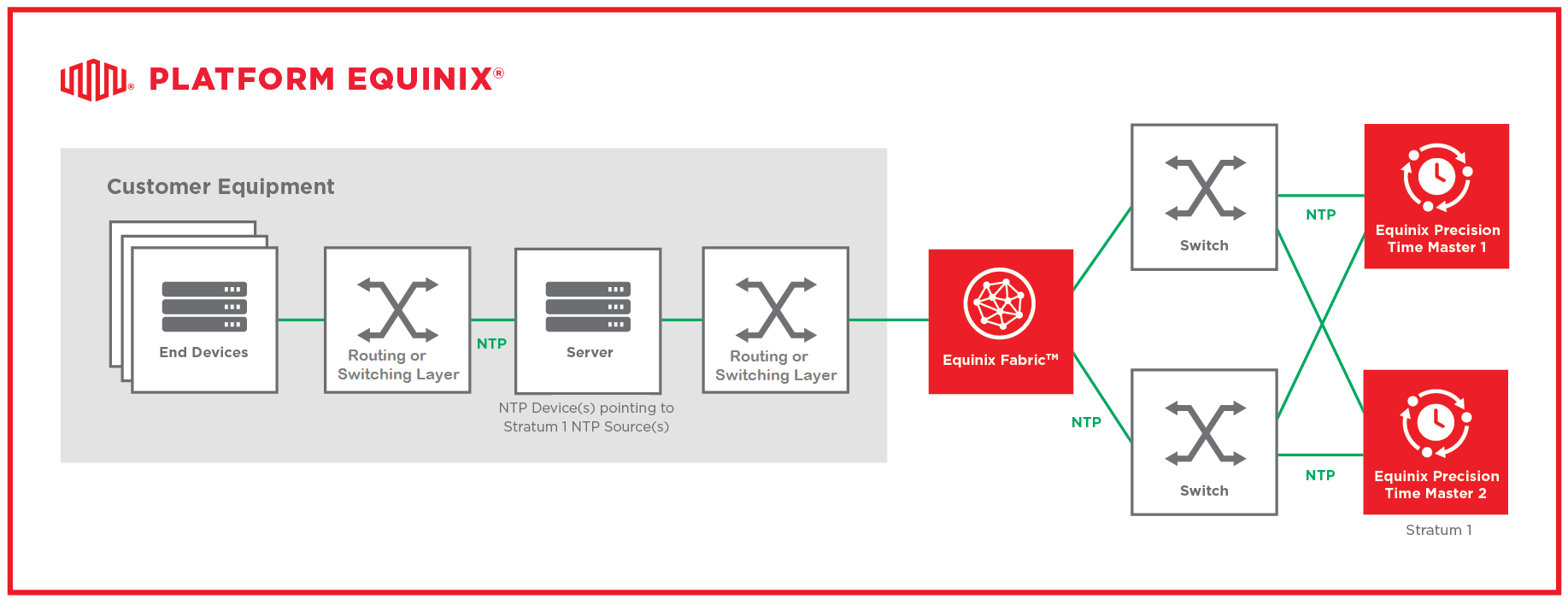

Consumo em cascata de NTP para NTP - Neste modelo, primeiro você recebe o NTP do Precision Time e, em seguida, distribui o NTP.
Seleção e latência do local do serviço
Na região EMEA, Londres (LD) ou Frankfurt (FR) pode ser selecionado como o local de serviço. A latência não afeta significativamente a precisão do tempo, pois o atraso da rede é contabilizado durante a sincronização. No entanto, selecionar um local de serviço dentro do mesmo metrô pode ajudar a reduzir a variabilidade do caminho e simplificar o projeto da rede.
O tempo de precisão é entregue por Equinix Fabric, que não é uma rede com reconhecimento de PTP. Como resultado, os dispositivos de rede intermediários não participam das funções de temporização, e a sincronização é obtida por meio de compensação de atraso de ponta a ponta dentro do protocolo PTP.
Os valores médios de atraso do caminho podem parecer altos (variando de microssegundos a milissegundos, dependendo das condições da rede). O atraso médio do caminho também pode variar entre as amostras devido às mudanças nas condições da rede. Essa variação reflete jitter normal e não indica congestionamento ou assimetria de caminho.
O PTP e o NTP compensam o atraso e a variação da rede durante a sincronização, garantindo a entrega precisa do tempo.

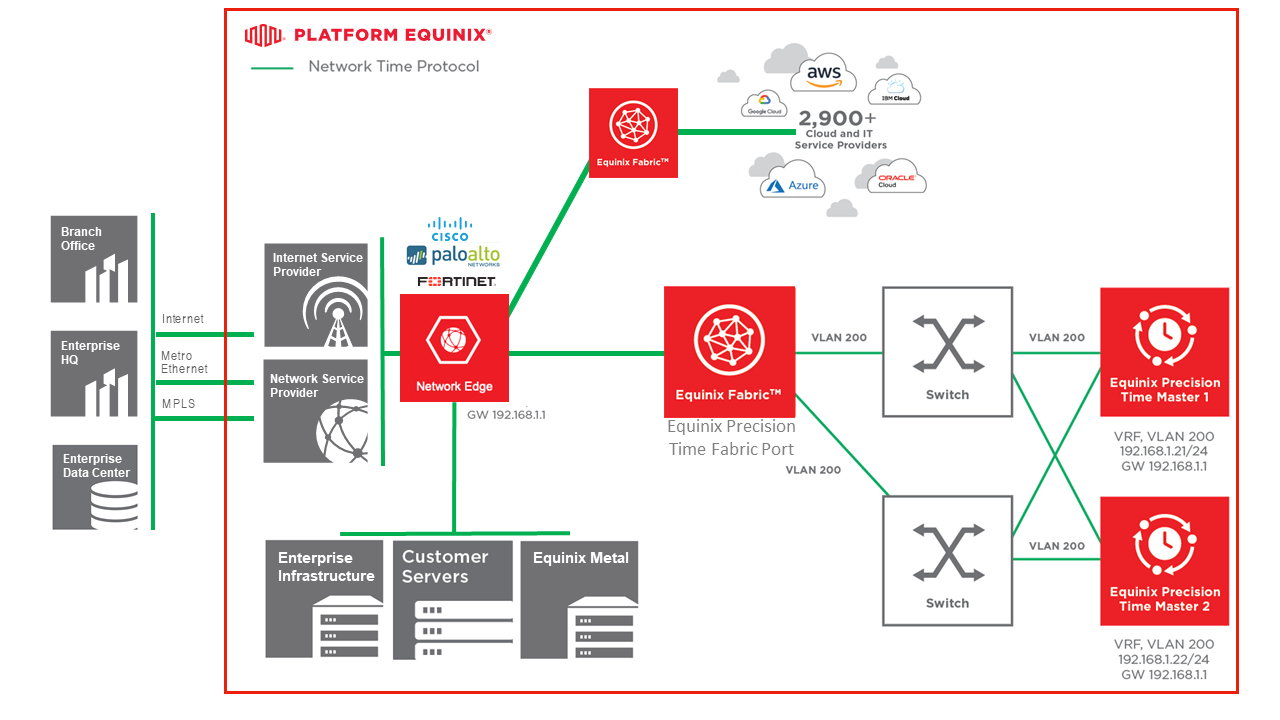

Borda de rede - topologia não redundante.
O Network Edge está disponível apenas para serviços NTP.
Neste modelo, um firewall ou roteador de borda de rede atua como gateway de temporização, conectando-se através da porta Equinix Fabric no lado do cliente.
O tempo de precisão pode ser consumido sem uma porta Equinix física usando um Fabric Cloud Router ou dispositivo virtual no lado da origem. Isso permite que as implantações somente na nuvem acessem o tempo de precisão sem exigir a infraestrutura Colocation.
