Especificações do Cisco Catalyst 8000V

Licenciamento Cisco

A tabela a seguir detalha os tipos de licenciamento disponíveis no Network Edge para VNFs da Cisco.

VNF Type	BYOL	Subscription
Catalyst 8000V Autonomous Mode	Yes	Yes
Catalyst 8000V SD-WAN	Yes	No

Para o modo autônomo do Catalyst 8000V, as opções "Traga sua própria licença" (BYOL) e "Assinatura" são suportadas. A opção BYOL requer uma licença válida. Você é responsável por adquirir e gerenciar suas próprias licenças junto à Cisco, seus parceiros ou revendedores.

Roteador Cisco Catalyst 8000V (Modo Autônomo)

• Cisco Catalyst 8000V Edge Software Data Sheet
• Cisco DNA Software for SD-WAN and Routing Ordering Guide

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package (BYOL)	DNA Essentials, DNA Advantage, DNA Premier
Software Package (Subscription)	DNA Essentials, DNA Advantage
Speed Tier (BYOL)	T0, T1, T2, T3
Speed Tier (Subscription)	T2		T2 and T3
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL / Subscription
Access Methods	SSH (CLI) HTTPS (Web Console)
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Configurando um roteador Cisco Catalyst 8000V (modo autônomo) sem um endereço IP.

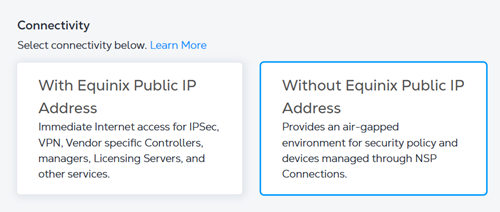

Se você criar seu roteador Catalyst 8000V (Modo Autônomo) Sem um endereço IP público da Equinix, a VNF será provisionada sem nenhum endereço IP público na interface WAN ou de gerenciamento.

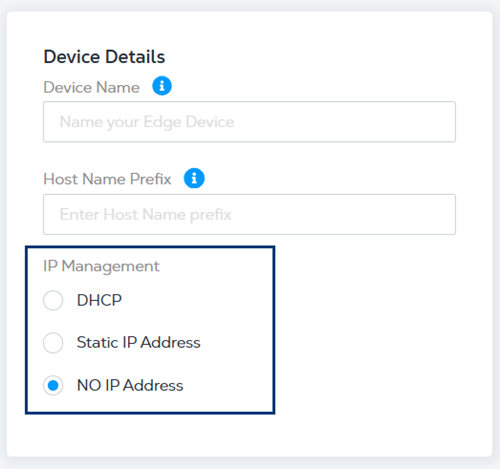

Ao inserir os Detalhes do Dispositivo, selecione uma das seguintes opções de endereço IP:

• DHCP - um protocolo de gerenciamento de rede que atribui endereços IP automaticamente.
• Endereço IP estático - insira o endereço IP, a máscara de sub-rede e o gateway padrão.
• Sem endereço IP - nenhum endereço IP será atribuído.

Criando um roteador Cisco Catalyst 8000V (Modo Autônomo)

Ao configurar um roteador Cisco Catalyst 8000V (modo autônomo), considere as seguintes opções específicas do dispositivo.

Se você estiver trazendo sua própria licença, as seguintes etapas de criação do dispositivo serão aplicadas:

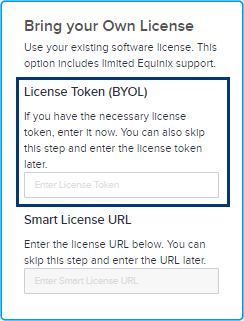

• Você pode inserir seu Token de Licença durante o processo de criação do dispositivo. Após inserir o token de licença, seu dispositivo virtual será provisionado com a licença com base no token fornecido. Caso não forneça as informações do token, seu dispositivo virtual ainda será provisionado, mas você precisará registrar manualmente sua licença no servidor inteligente usando o token de licença após o provisionamento do dispositivo virtual.

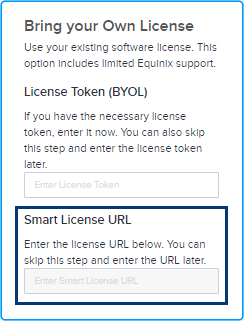

• Como alternativa, você pode inserir o URL da sua Licença Inteligente. Você precisa ter uma conta Cisco válida para concluir este processo.



  Para obter um token de licença Cisco Smart:

  • Faça login no Cisco Smart Software Manager (CSSM) com as credenciais da sua conta Cisco.com.
  • Localize as Contas Virtuais > Acesse a seção Inventário para criar um novo token.
  • O token recém-criado aparecerá na lista de tokens. Clique no token para ver os detalhes e copiar a string do token.

  Para registrar o novo token no seu dispositivo, acesse a CLI do dispositivo e insira um comando para registrar o token.

  license smart register idtoken <your_token_string>

  Para verificar o registro do seu token, digite um comando como:

  show license status

  Se você encontrar algum problema ou precisar de instruções mais detalhadas, consulte o Guia do Administrador do Cisco DNA Center ou entre em contato com o suporte da Cisco.

• É de sua responsabilidade obter suporte da Cisco ou de seus parceiros. Se você possui uma assinatura com licença da Equinix Network Edge, pode abrir um chamado de suporte com o Centro de Assistência Técnica (TAC) da Cisco para solucionar problemas de software do Cisco IOX-XE ou fazer perguntas sobre a configuração do Cisco IOX-XE no portal Network Edge. Consulte Assinatura e Suporte do Cisco Catalyst 8000V para obter mais informações.

Ao configurar os detalhes do seu dispositivo:

• Ao selecionar os recursos do seu dispositivo, certifique-se de ter determinado com sucesso a taxa de transferência máxima para esses recursos. As opções de nível de taxa de transferência são determinadas pelos recursos do dispositivo.

• Selecione um pacote de software entre: DNA Essentials, DNA Advantage ou DNA Premier.

• Insira uma Taxa de Transferência Numérica (somente BYOL) ou selecione um Nível de Taxa de Transferência. Você só pode fazer uma seleção. Não é possível inserir uma Taxa de Transferência Numérica e, em seguida, selecionar um Nível de Taxa de Transferência.



  Escolher a taxa de transferência errada pode resultar em um desempenho abaixo do ideal para o seu dispositivo. Consulte Especificações de Taxa de Transferência e Limitação no Modo Autônomo (Tabela 4) para obter mais informações. O Nível 4 listado na tabela não é compatível com o Network Edge.

  Aplicar um modelo de ACL é uma etapa obrigatória no processo de criação do dispositivo. Se você precisar criar um modelo para aplicar ao seu dispositivo, clique em Criar Modelo de Lista de Controle de Acesso. Consulte Configurar Controles de Acesso em Dispositivos Virtuais para obter mais informações.

  A ferramenta de download de imagens no Network Edge permite visualizar e baixar as versões de software disponíveis para o Cisco Catalyst 8000V (Modo Autônomo) e, em seguida, carregá-las no seu dispositivo para atualizá-lo ou fazer o downgrade. Esta ferramenta destina-se a dispositivos por assinatura com imagens certificadas pela Equinix.

1. Faça login no Portal do Cliente Equinix e navegue até Network Edge.

2. No menu Network Edge, selecione Virtual Device Inventory. Certifique-se de alternar para o nome/ID do projeto desejado antes de prosseguir.

3. Localize o dispositivo Cisco Catalyst 8000 e clique no nome do dispositivo para visualizar a página Detalhes do Dispositivo Virtual.

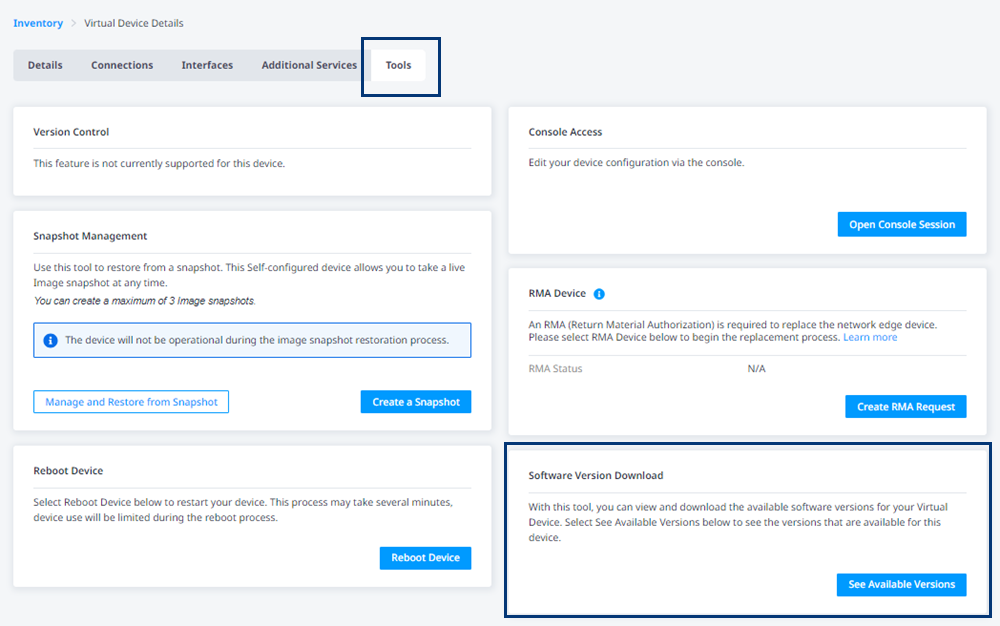

4. Clique em Ferramentas.

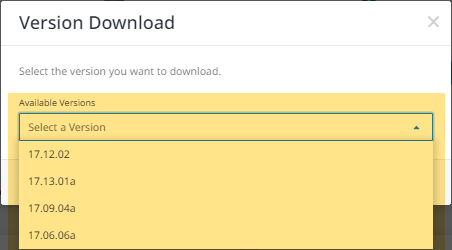

5. No cartão Download da versão do software, clique em Ver versões disponíveis.



6. No menu suspenso Versões Disponíveis, selecione a versão que deseja baixar.



7. Clique em Iniciar Download da Versão.

8. Quando a janela de download aparecer, salve o arquivo no local de sua preferência.

Roteador Cisco Catalyst 8000V (Modo Controlador)

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package	DNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL
Access Methods	HTTPS (Web Console)vManage
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Criando um roteador Cisco Catalyst 8000V (Modo Controlador)

Os pré-requisitos para implantar o Cisco Catalyst 8000V no modo Controlador SD-WAN são:

1. Credenciais de login do Cisco.com.
2. As licenças de DNA apropriadas para provisionar e operar o dispositivo Catalyst 8000V são obtidas em Cisco.com. Essa licença é instalada no vManage, não no Equinix Fabric.
3. Seu software Cisco vManage (controlador) deve estar em execução e operacional (não gerenciado pela Equinix).

Você precisará gerar um arquivo de configuração do Bootstrap.

1. Faça login no controlador SD-WAN Cisco vManage.

2. Localize o dispositivo de borda SD-WAN no controlador.

3. No menu Cisco vManage, selecione Configuração. > Dispositivos.

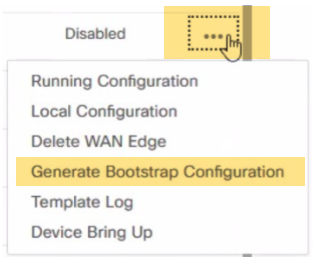

4. Selecione o SD-WAN C8000V lógico que você está usando para seu novo dispositivo de borda de rede e clique em e selecione Gerar configuração de inicialização.



   observação

   O número do chassi do seu C8000V é preenchido automaticamente ao sincronizar sua Smart Account no SD-WAN Manager após o depósito da sua licença na sua Smart Account. Selecione qualquer número de chassi não utilizado para gerar o arquivo de inicialização. É importante seguir o Passo 4 acima antes de criar um perfil.

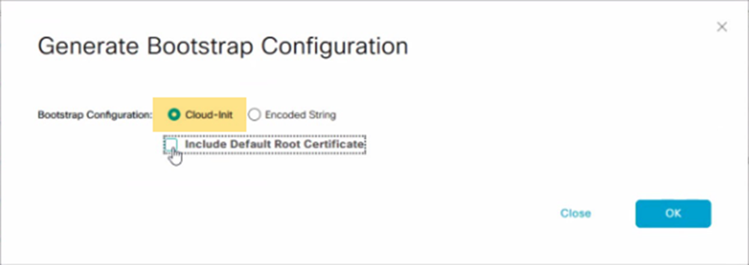

5. Na caixa Gerar Configuração de Inicialização, selecione Cloud-Init e clique em OK. Selecionar Incluir Certificado Raiz Padrão é opcional.



   A caixa "Gerar Configuração de Inicialização" exibe a configuração de inicialização, incluindo o token OTP da licença, o endereço vBond, o UUID e as informações da organização.

6. Clique em Download na caixa Gerar Configuração de Inicialização para salvar uma cópia da configuração de inicialização.

7. Valide o conteúdo do seu arquivo de inicialização para garantir que nenhuma informação extra seja incluída. O exemplo abaixo mostra o formato e os atributos válidos permitidos no arquivo cloud-init para ser carregado no fluxo de trabalho de criação do dispositivo C8000V.



   observação

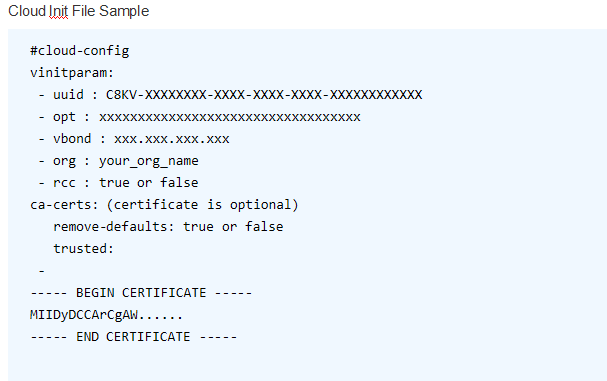

   Este é um exemplo de um arquivo Cloud Init. Use o arquivo baixado do vManage e não o modifique. Para obter a documentação mais atualizada sobre a geração do bootstrap, consulte Processo de Bootstrap para Dispositivos Cisco SD-WAN Hospedados na Nuvem.

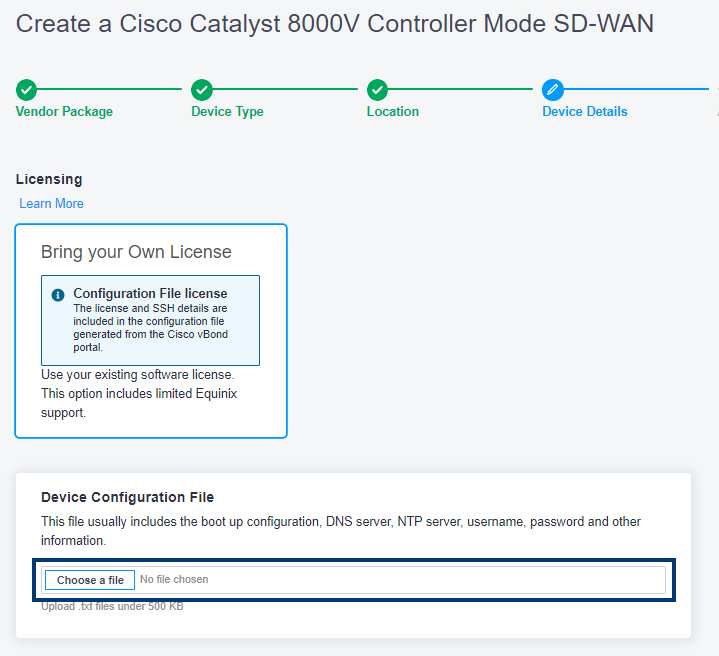

8. Ao especificar os detalhes do seu dispositivo, você fará o upload do arquivo de configuração do dispositivo.



Ative o modo FIPS (Federal Information Processing Standards) no Cisco Catalyst 8000V.

Por padrão, o modo FIPS não está habilitado nos dispositivos Cisco Catalyst 8000V, portanto, você precisará habilitá-lo manualmente.

Para ativar o modo FIPS no Catalyst 8000V:

1. Configure o modo ipse fips da plataforma.

   C8000V#conf t
   >
   Enter configuration commands, one per line.  End with CNTL/Z.
   C8000V-FIPS(config)#platform ipsec fips-mode
   Enable FIPS mode will take effect after reboot!

2. Salve as configurações.

   C8000V#copy running-config startup-config
   >
   Destination filename [startup-config]?
   Building configuration...
   [OK]

3. Reinicie o roteador.

   C8000V#reload
   >
   Proceed with reload? [confirm]

4. Verifique se o modo FIPS está ativado após o roteador estar online.

   C8000V-#show running-config | inc fips
   >
   platform ipsec fips-mode

Para obter mais informações, consulte a documentação da Cisco.

Assinatura e suporte do Cisco Catalyst 8000V

Agora está disponível uma opção de assinatura de licença para o modo autônomo do Cisco Catalyst 8000V no portal Equinix Network Edge. Para suporte a VNFs da Cisco, consulte a tabela a seguir para entender quando abrir um chamado de suporte diretamente com a Cisco.

License Type	Equinix	Cisco
Subscription Through Equinix	For license subscription through Equinix, open Equinix support tickets for issues related to licensing such as license registration.	Open a Cisco TAC case through the Network Edge portal (see the Sections below) for IOX-XE related issues or configuration related questions. Work directly with Cisco TAC without Equinix engagement.
BYOL	No support from Equinix for license related issues.	You are responsible for obtaining Cisco support from Cisco or Cisco partners. Contact a Cisco sales representative or partner to purchase a license and support contract.

Para qualquer uma das licenças, você pode abrir chamados de suporte da Equinix para problemas relacionados à infraestrutura de Network Edge, incluindo operação de VNF, problemas de conectividade e problemas com o serviço Network Edge.

informações

A opção de licenciamento por assinatura do modo autônomo do Catalyst 8000V permite solucionar problemas de software ou configuração do Cisco 8000V diretamente com o Centro de Assistência Técnica (TAC) da Cisco. Para isso, um chamado de suporte do TAC da Cisco pode ser aberto no portal Network Edge e será encaminhado diretamente para o TAC da Cisco. Se for constatado que o problema está relacionado à infraestrutura do Network Edge da Equinix, a Equinix se encarregará da solução de problemas. O Suporte da Equinix não se envolverá na resolução de problemas de software ou configuração do Cisco 8000V.

Obtenha um token de licença Cisco Smart.

Este tópico tem como objetivo fornecer os passos para obter um token de licença Cisco Smart License para o seu dispositivo Cisco Catalyst 8000V Network Edge (BYOL).

Para obter um token de licença Cisco Smart License, siga as instruções na documentação da Cisco.

Para registrar o novo token no seu dispositivo, acesse a CLI do dispositivo e insira um comando para registrar o token.

Exemplo de comando para registrar token:

license smart register idtoken <your_token_string>

No exemplo acima, você substituiria<your_token_string> com a nova sequência de tokens.

Exemplo de comando de verificação de token:

show license status

Caso encontre algum problema ou precise de instruções mais detalhadas, consulte o Guia do Administrador do Cisco DNA Center ou entre em contato com o suporte da Cisco.

Abrir um caso TAC da Cisco para a licença de assinatura do Catalyst 8000V na Network Edge

Para abrir um chamado com o Cisco TAC para sua licença de assinatura do modo autônomo do Catalyst 8000V:

1. Clique no ícone de suporte no canto superior direito do Network Edge.

2. Clique em Abrir um chamado de suporte.

3. Na lista suspensa Selecionar um produto ou serviço, selecione Network Edge e clique em Dispositivo virtual.

4. Clique em Dispositivo Existente.

5. Insira o UUID do seu dispositivo virtual ou selecione o seu dispositivo virtual Cisco C8000V existente com opção de assinatura.

6. Na lista suspensa Tipo de Caso, selecione Abrir Caso no Cisco TAC para solucionar o problema diretamente com a Cisco.

7. Uma mensagem será exibida para redirecioná-lo à página de Detalhes do Dispositivo do C8000V para fornecer mais informações. Clique em Sim, prosseguir. Uma notificação será exibida quando a solicitação for enviada com sucesso.

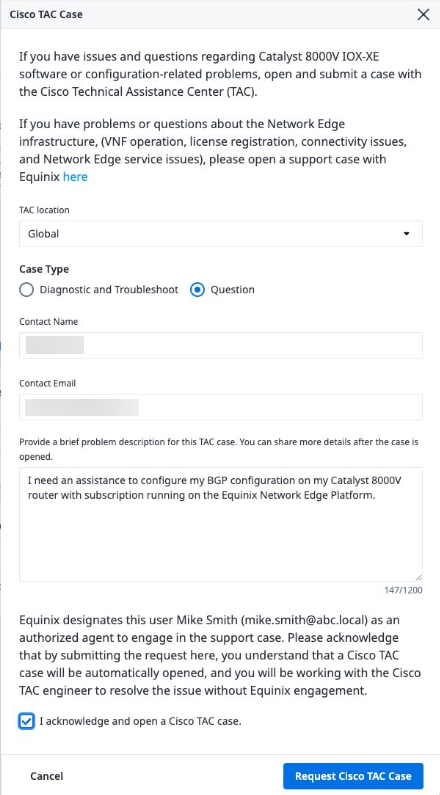

8. Na página Detalhes do dispositivo, insira as informações solicitadas na caixa Caso TAC da Cisco.



9. Clique em Solicitar um caso no Cisco TAC.

   informações

   Certifique-se de abrir um chamado no Cisco TAC para um problema de software ou dúvida de configuração do Cisco 8000V IOX-XE. Você estará em contato direto com o Cisco TAC, sem a necessidade de envolvimento da Equinix.

   Você também pode abrir o fluxo de trabalho do caso Cisco TAC clicando em Abrir caso Cisco TAC na página Detalhes do dispositivo.

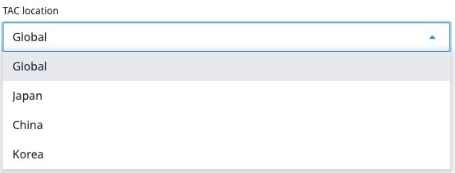

10. Primeiro, selecione a localização do TAC. Use o TAC Global, a menos que você esteja no Japão, Coreia ou China e precise obter suporte do TAC local em um idioma específico. Nesse caso, selecione a localização do TAC apropriada. O caso será aberto na localização do TAC selecionada.



11. Para Tipo de Caso:

    • Selecione Diagnóstico e Solução de Problemas se estiver enfrentando um problema com o software Cisco IOX-XE e precisar solucioná-lo com o suporte técnico da Cisco (TAC).
    • Selecione Pergunta se precisar de ajuda com dúvidas sobre a configuração do Cisco 8000V IOX-XE.

12. Insira o Nome do Contato para abrir um chamado com o Suporte Técnico da Cisco (TAC).

13. Insira seu endereço de e-mail de contato. Este será o endereço de e-mail principal usado para comunicação com o Cisco TAC.

14. Forneça uma breve descrição do problema para este caso TAC. Você poderá fornecer mais detalhes após a abertura do caso.

15. Selecione Confirmo e abro um caso no Cisco TAC.

16. Clique em Solicitar Caso TAC da Cisco para iniciar o processo de abertura de caso no TAC. Você receberá um e-mail confirmando a solicitação. O caso no TAC da Cisco será aberto e você trabalhará com os engenheiros do TAC da Cisco.
