Capturar instantâneo e restaurar - Conjunto de tecnologias de próxima geração
Este tópico descreve a função de Captura de Instantâneo e Restauração, que permite criar um instantâneo da imagem do seu dispositivo e, em seguida, restaurar a VNF reaprovisionando a imagem com um backup. É permitido um máximo de 3 instantâneos por VNF. A imagem de backup não pode ser baixada e só está disponível para restauração na infraestrutura de Borda da Rede.
Captura e restauração de imagens
As seguintes condições se aplicam para que o Snapshot e a Restauração sejam bem-sucedidos:
- Apenas 3 snapshots podem ser salvos como backup por VNF. Backups mais antigos precisam ser excluídos antes da criação de um novo, caso o limite seja atingido.
- Para implantações em cluster, serão permitidos 3 backups por nó. Ambos os nós precisam ser copiados simultaneamente.
- A função de restauração requer a exclusão da VNF atual. Se algum recurso, como Conexão e Grupo de Links de Dispositivo, for excluído após a captura da imagem, o dispositivo não será restaurado.
A disponibilidade dos recursos depende do tipo de VNF e do IBX no qual as VNFs estão provisionadas. Consulte a tabela a seguir para verificar se sua VNF oferece suporte aos recursos de snapshot e restauração. Para algumas VNFs, é necessário desativar e registrar novamente a licença devido às alterações no identificador interno durante o processo de restauração.
| VNF Type | Snapshot and Restore Support | Required User Action |
|---|---|---|
| Any VNF provisioned in the AM4, FR6, LD6, CH1, DA1, DC11, SV5, SG3, SY4 | No | N/A |
| Aruba EdgeConnect | Yes | No action required |
| Arista CloudEOS | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Arista VeloCloud SD-WAN Edge | Yes | No action required |
| Aviatrix Edge | Yes | No action required |
| BlueCat | Yes | No action required |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Cisco CSR1000v | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco CSR1000v SD-WAN | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Autonomous Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco Catalyst 8000V (Controller Mode) | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco FTDv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| Cisco ASAv | Yes (BYOL) | User should de-register and register with the smart license after restoring |
| F5 | Yes | No action required |
| Fortinet FortiGate vFW / SD-WAN | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| Infoblox NIOS | Yes | No action required |
| Infoblox Grid Manager | No | N/A |
| Gigamon V-Series | No | N/A |
| Juniper vSRX | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| NGINX Plus | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Palo Alto Networks VM-Series Firewall | Yes (BYOL) | User should de-register and register their license after restoring |
| Palo Alto Networks Prisma SD-WAN | No | N/A |
| Prisma SD-WAN | No | N/A |
| Check Point Firewall | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VERSA | Yes (BYOL) | No action required. VNF should retain the license after restoring |
| VyOS | Yes (Subscription) | No action required. VNF should retain the license after restoring |
| Zscaler | Yes | No action required |
Criar um instantâneo da imagem VNF
-
No menu Network Edge, selecione Virtual Device Inventory.
-
Selecione o dispositivo para o qual deseja criar uma captura de tela e clique em Ferramentas.
-
No cartão Gerenciamento de Instantâneos, clique em Criar Instantâneo.
-

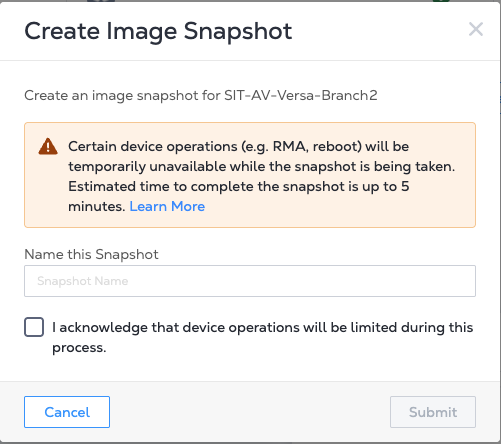

Na janela Criar Instantâneo de Imagem, insira um Nome para esta imagem de backup e selecione Estou ciente de que as operações do dispositivo serão limitadas durante este processo. Observe que o tempo estimado para concluir o instantâneo pode variar de acordo com o tamanho da VNF.
-
Clique em Enviar para iniciar o processo de captura de imagem. Outra mensagem será exibida indicando que o backup da imagem está em andamento. Clique em Voltar aos detalhes do dispositivo ou X para fechar esta janela.
Na seção Ferramentas, o cartão Gerenciamento de Instantâneos indica que o instantâneo da imagem está em andamento e mostra um tempo estimado para conclusão. O status do dispositivo indica Issutura da imagem em andamento.
-
No cartão Gerenciamento de Snapshots, clique em Gerenciar e Restaurar a partir do Snapshot para gerenciar seus backups.
-
Renomeie ou exclua sua captura de tela selecionando a imagem e clicando no ícone de edição para fazer a seleção.
Restaurar VNF
Uma vez iniciado o processo de restauração, ele não poderá ser desfeito. Recomendamos que você crie um backup do estado atual do dispositivo, caso seja necessário salvar alguma alteração na VNF.
-
No menu Network Edge, selecione Virtual Device Inventory.
-
Selecione o dispositivo para o qual deseja criar um backup de imagem e clique em Ferramentas.
-
No cartão Gerenciamento de Instantâneos, clique em Gerenciar e Restaurar a partir do Instantâneo. Todos os instantâneos serão exibidos.
-
Selecione a imagem que deseja usar para restaurar e clique em Restaurar dispositivo a partir deste instantâneo.
-
Clique em Restaurar agora na mensagem Criar um instantâneo antes de restaurar (recomendado).
Após o início do processo de restauração, seu dispositivo ficará inoperante por 15 a 20 minutos. O status do seu dispositivo indicará que a restauração está em andamento.
