A rede do seu servidor

With Metal, every bare metal server connects to a redundant pair of switches using 802.3ad link aggregation. Under normal operating conditions, a server is provided a bonded 2x25 Gbps or 2x10 Gbps interface, with uplinks that have enough capacity to use them. If a switch experiences a mechanical failure, or undergoes maintenance, a server’s bandwidth is halved, however the server remains online.

O provisionamento de servidor padrão coloca a rede do seu servidor em um modo totalmente de Camada 3, com um endereço IPv4 público definido como rota padrão para a Internet e endereços IPv4 privados para tráfego entre servidores dentro do mesmo projeto e área metropolitana. Você também recebe blocos de endereços IPv6 para aplicativos que os suporte .

Nosso software de gerenciamento de plataforma reside em dispositivos físicos isolados e seguros, separados do seu servidor. Não há hipervisores ou agentes de software complexos em execução no hardware que você fornece por nós.

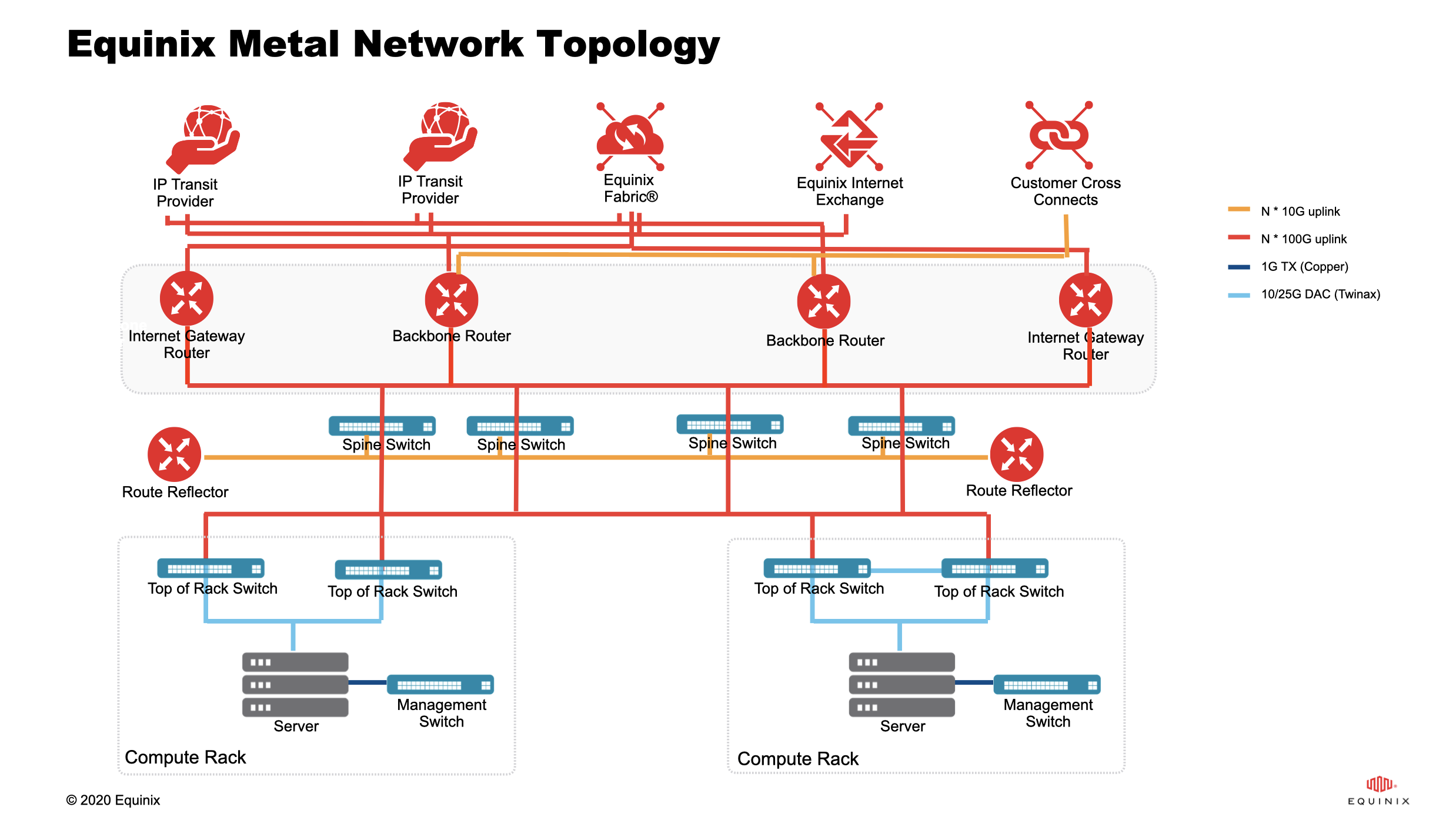

A rede no nível do rack

Cada servidor Equinix Metal é conectado a um switch topo de rack (TOR) que funciona como um dispositivo de edge, isolando o tráfego do seu servidor do tráfego vizinho ao redor.

Nossos switches topo de linha são configurados no modo ativo e enviam Unidades de Dados do Protocolo de Controle de Agregação de Link (LACPDUs) para seu servidor, independentemente da configuração de rede do servidor.

Nossa Interface de Gerenciamento de Plataforma Inteligente (IPMI) oferece funções "fora de banda", como telemetria de hardware, ciclo de alimentação e console remoto. Ela está em uma rede IPMI fisicamente separada, acessível à nossa equipe e aos sistemas de gerenciamento interno, e disponibilizamos seus características por meio do console e da API do Equinix Metal . Ela não é acessível pela internet aberta.

Ligação LACP do seu servidor

O bonding, também chamado de agregação de links, combina várias interfaces de rede (NICs) em um único link. Isso proporciona diversos benefícios potenciais, incluindo alta disponibilidade, balanceamento de carga, taxa de transferência máxima ou uma combinação desses.

Os servidores da Equinix Metal têm NICs duplas e suas interfaces de rede são vinculadas usando o Link Aggregation Control Protocol (LACP).

O vínculo LACP cria grupos de agregação que compartilham as mesmas configurações de velocidade e duplex e utiliza todos os membros do vínculo no agregador ativo, conforme especificado pelo IEEE 802.3ad: Agregação de link dinâmico.

Se você provisionar um servidor usando o modo de rede padrão de Camada 3, as duas interfaces serão agregadas em bond0. Nossos modos de rede Híbrido e de Camada 2 têm opções flexíveis para atribuir tráfego VLAN de Camada 2 à interface agregada, às interfaces individuais ou a ambas.

Detalhes técnicos

Este é um exemplo da configuração de vínculo no seu servidor.

cat /proc/net/bonding/bond0
>
Ethernet Channel Bonding Driver: v5.15.0-30-generic

Bonding Mode: IEEE 802.3ad Dynamic link aggregation
Transmit Hash Policy: layer3+4 (1)
MII Status: up
MII Polling Interval (ms): 100
Up Delay (ms): 200
Down Delay (ms): 200
Peer Notification Delay (ms): 0

802.3ad info
LACP active: on
LACP rate: fast
Min links: 0
Aggregator selection policy (ad_select): stable
System priority: 65535
System MAC address: 0c:c4:7a:86:35:b0
Active Aggregator Info:
	Aggregator ID: 1
	Number of ports: 2
	Actor Key: 9
	Partner Key: 12
	Partner Mac Address: 9c:cc:83:50:1d:a0

Política de Hash de Transmissão

Algo importante nessa configuração é a opção Transmit Hash Policy: layer3+4, que é um modo de algoritmo de balanceamento. Layer3+4 é uma política que utiliza informações do protocolo da camada superior, quando disponíveis, para gerar o hash. Isso permite que o tráfego para um determinado ponto de rede abranja vários membros do vínculo, embora uma única conexão não abranja vários membros do vínculo.

observação

A Política de Hash de Transmissão é usada na seleção de membros do vínculo apenas para tráfego de saída. Isso significa que você poderá usar toda a largura de banda da rede ao criar múltiplas conexões.

Implicações do Iperf

Ao testar a taxa de transferência de banda com iperf, será utilizada APENAS 1 interface no cliente, portanto, apenas metade da largura de banda total. Mas, se você testar com 1 servidor mestre e 2 clientes, você ver a largura de banda total sendo utilizada no servidor mestre.
