Portões de Metal

Um Equinix Metal™ Metal Gateway anexa um endereço IP de gateway a uma VLAN e fornece roteamento para uma sub-rede nessa VLAN.

Isso permite que você implante um grupo de servidores em uma VLAN que podem se comunicar entre si por meio da conectividade de Camada 2. Eles podem alcance outros hosts no Equinix Metal ou a internet por meio do Metal Gateway. Isso pode ser usado para implantações como dispositivos corporativos ou instalações ESXi que precisam de uma sub-rede com acesso à internet como uma alternativa mais barata a um firewall dedicado ou instância do Network Edge .

Quando conectado a um roteador virtual usando Roteamento e encaminhamento virtual (VRF), sua rede Metal pode alcance outros provedores de serviços em nuvem e outros destinos no Equinix Fabric.

Você provisiona um Metal Gateway com uma VLAN e um bloco de endereços IP para fornecer a sub-rede. Em seguida, você conecta seus servidores por meio de:

  • Convertendo-os para um dos modos de rede da Camada 2
  • Conectando os servidores à VLAN
  • Atribuindo a cada servidor um endereço IP do bloco

Limitações​

  • Os Metal Gateways não podem usar blocos de endereços IP Global Anycast.
  • Gateways de Metal não suporte DHCP, NAT, NACLs.
  • Para usar Metal Gateways com Fabric Virtual Connections ou Dedicated Portas, você precisará usar Virtual Routing and Forwarding (VRF).
  • O suporte para endereços IPv6 e sub-redes está disponível somente para gateways VRF.
  • O suporte ao vizinho BGP está disponível somente para gateways VRF.

Blocos de endereços IP do Metal Gateway​

Os portais de Metal podem ser criados com:

  • Blocos de endereços IPv4 públicos de suas reservas de endereços IPv4 públicos.
  • Blocos de endereços IP de VRF das reservas de endereços IP de um VRF.
  • Blocos de endereços IPv4 privados do espaço de endereços IPv4 privados 10.x.x.x do Metal.

Blocos de endereços IPv4 públicos​

Os Metal Gateways suporte blocos de endereços IPv4 de tamanho /29 a /25 (ou de 8 a 128 endereços IP) para endereços IPv4 públicos. Você pode usar qualquer bloco existente que já você disponível em seu projeto, desde que nenhum endereço no bloco esteja sendo usado para outra finalidade e que ele tenha o tamanho correto. Se você ainda não possui um bloco de endereços IPv4 públicos utilizável, você pode criar um ao criar seu Metal Gateway.

observação

Se você precisar de blocos de endereços IP maiores, suporte a IPv6 ou estiver trazendo suas próprias sub-redes, use Roteamento e encaminhamento virtual.

O Metal Gateway recebe o primeiro endereço IP utilizável do seu bloco de endereços. Por exemplo, se você provisionar um Metal Gateway com o bloco de endereços 128.66.1.0/28, o endereço do gateway será 128.66.1.1 e você poderá atribuir os endereços IP restantes do bloco aos seus servidores. Não é possível alterar o endereço IP do gateway padrão para o bloco.

Os Metal Gateways com blocos de endereços IP públicos terão uma rota para a Internet. Os servidores aos quais foi atribuído um endereço do bloco de endereços e na VLAN do Metal Gateway terão acesso à Internet, mesmo que ele tenha sido implantado anteriormente sem um endereço IP público.

Blocos de Endereço VRF​

observação

Primeiro, você deve provisionar seu Roteador Virtual do VRF com seus blocos de endereços IP e criar as reservas de endereços IP a partir desses blocos antes de criar seu Metal Gateway.

Ao criar um Metal Gateway como parte de seu VRF, use as reservas de endereço IP de seus blocos IP especificados do VRF.

As reservas de endereços IPv4 de uma VRF têm um tamanho máximo de sub-rede de /22 e um tamanho mínimo de sub-rede de /29. Você pode criar vários Metal Gateways para cada uma das reservas de endereços IPv4 da mesma VRF.

As VRFs suporte apenas sub-redes de tamanho /64. Existe um limite de uma /64 reserva de IP IPv6 por VRF.

Blocos de endereços IPv4 privados​

Metal Gateways com blocos de endereços IPv4 privados podem ser usados ​​para implantações que exigem uma sub-rede privada, como para implantar um banco de dados ou aplicativo de back-end. Metal Gateways com blocos de endereços IPv4 privados implantados NÃO terão uma rota para a internet, mas TERÃO uma rota para outros servidores dentro do Equinix Metal. Eles não podem alcance hosts da internet nem ser alcançados por hosts da internet, mas podem alcance outros hosts dentro do seu projeto e ser alcançados por eles.

Os gateways Metal suporte blocos de endereços IPv4 de tamanho /29 a /25 (ou de 8 a 128 endereços IP) para endereços IPv4 privados.

observação

Os gateways Metal com blocos de endereços IP privados criam automaticamente um bloco de endereços IP no espaço de endereços 10.x.x.x, semelhante às sub-redes de gerenciamento IPv4 privadas do Metal. Se você precisar de blocos de endereços IP maiores, suporte a IPv6 ou estiver trazendo suas próprias sub-redes, use Roteamento e encaminhamento virtual.

O Metal Gateway recebe o primeiro endereço IP utilizável do seu bloco de endereços. Por exemplo, se você provisionar um Metal Gateway com o bloco de endereços 10.1.1.0/28, o endereço do gateway será 10.1.1.1 e você poderá atribuir os endereços IP restantes do bloco aos seus servidores. Não é possível alterar o endereço IP do gateway padrão para o bloco.

Custo​

  • Não há cobrança adicional por Metal Gateways em sua conta.
  • Não há custo adicional para blocos de endereços IPv4 privados ou blocos de endereços IP VRF.
  • Blocos de endereços IPv4 públicos usados com um Gateway são cobrados na tarifa existente.
  • O uso de largura de banda de saída em blocos IPv4 públicos é cobrado de acordo com a tarifa existente.

Criando um gateway de Metal​

Os gateways Metal são definidos no nível do projeto. Para criar um gateway Metal, abra a página Gateway Metálico do projeto. Clique em **+ Adicionar Gateway Metal **.

No painel _Criar Gateway Metal, selecione a VLAN que deseja conectar ao gateway no menu suspenso. Certifique-se de que a VLAN esteja na mesma área metropolitana que os blocos de endereços IP e servidores que você deseja usar com o gateway. Se você não tiver uma VLAN elegível, clique em +Criar Nova VLAN, que o guiará pelo processo de criação de uma.

Em seguida, selecione qual tipo de endereço IP você deseja usar com o gateway.

Se estiver usando um bloco de endereços IPv4 públicos, selecione um dos blocos de endereços IP elegíveis na área metropolitana onde os servidores estão localizados ou clique em +Criar novo bloco de IP para criar um. Novamente, certifique-se de que o bloco de endereços IP esteja na mesma área metropolitana que a VLAN e os servidores que você deseja usar com o gateway.

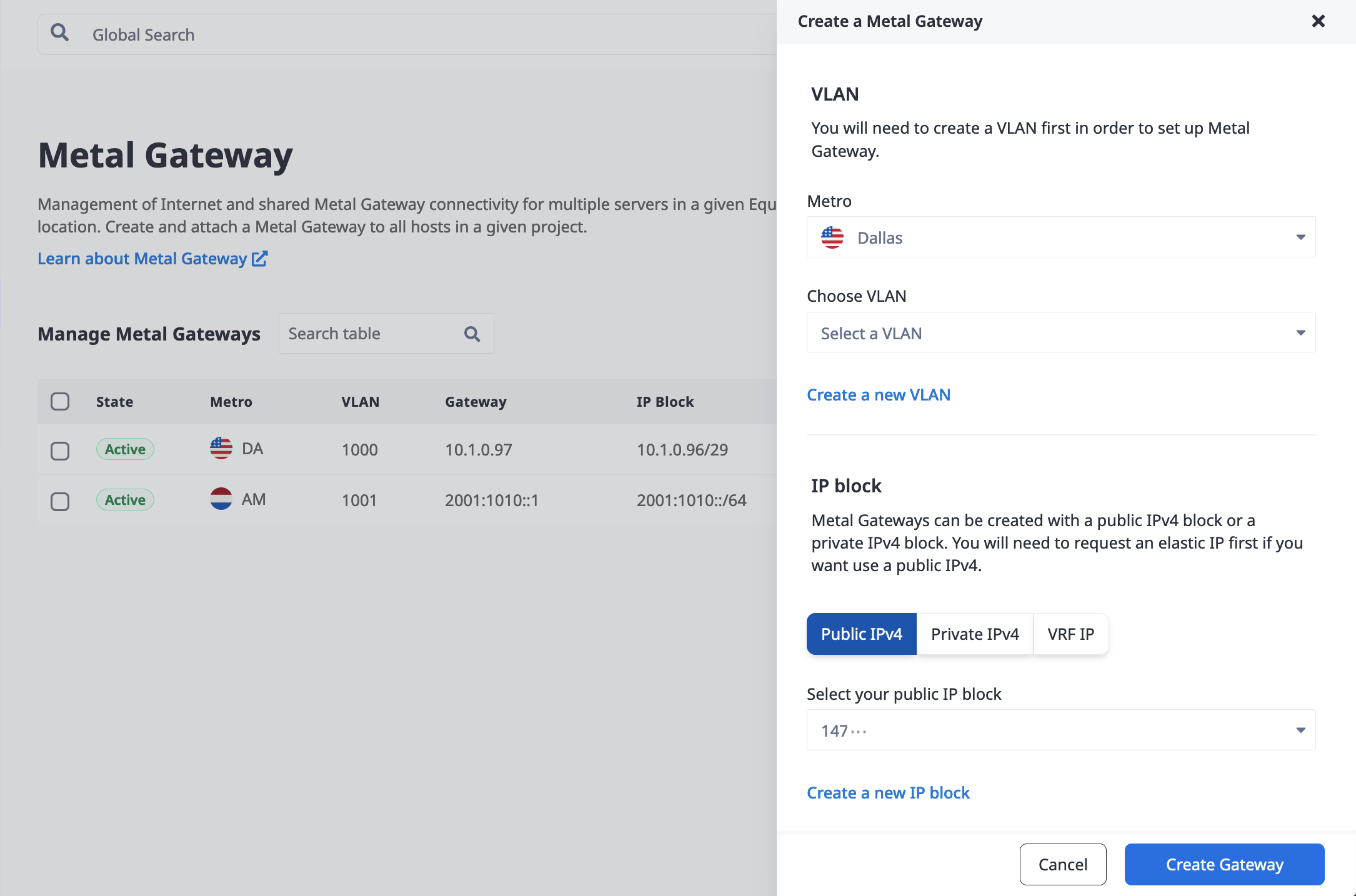

Creating a Public IPv4 Gateway

Se você usar um bloco de endereços IPv4 privados, você precisará criar um novo. Selecione o tamanho do bloco no menu suspenso e ele será criado automaticamente na mesma área metropolitana da VLAN você para o gateway.

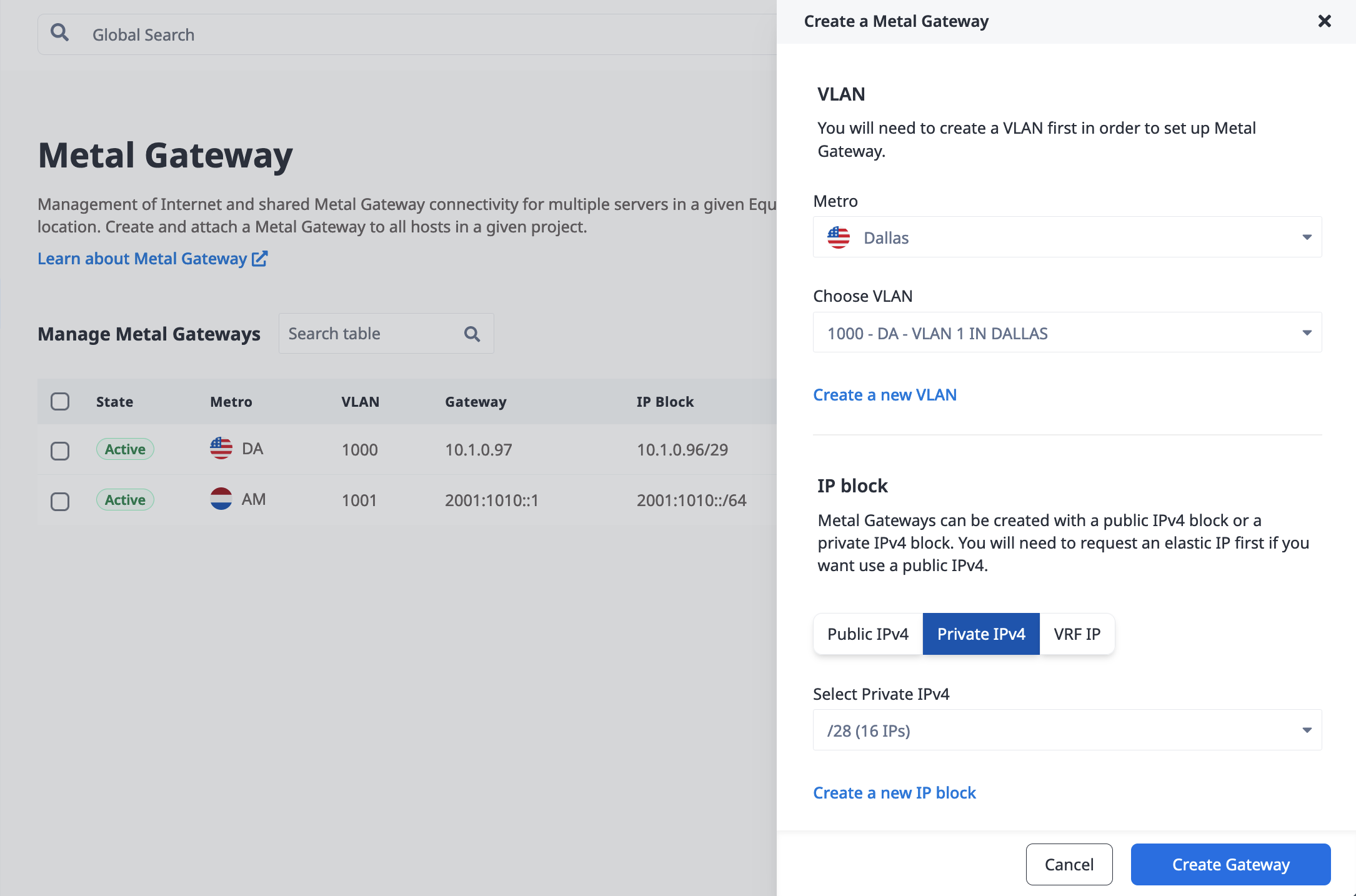

Creating a Private IPv4 Gateway

Se você estiver criando um gateway para um Roteador Virtual (VRF), selecione o VRF e a reserva de IP do VRF. Mais informações estão disponíveis na página VRF.

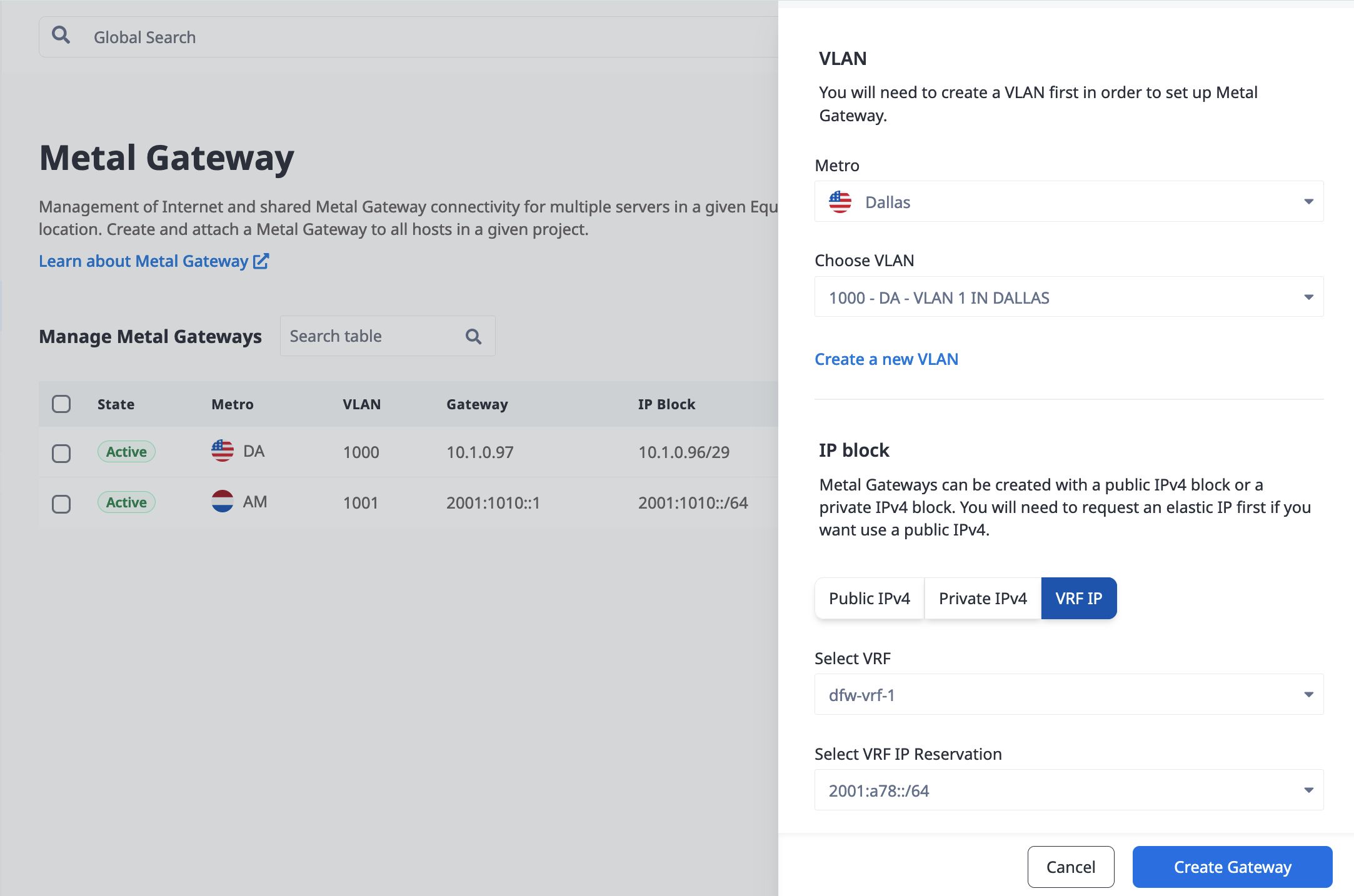

Creating a VRF Gateway

Clique em Criar Metal Gateway para iniciar o provisionamento.

Depois de você um Metal Gateway em um projeto, ele será listado na página Metal Gateways.

Detalhes do Gateway​

Após o provisionamento, os detalhes do seu Metal Gateway são listados na tabela da página Metal Gateway do seu projeto.

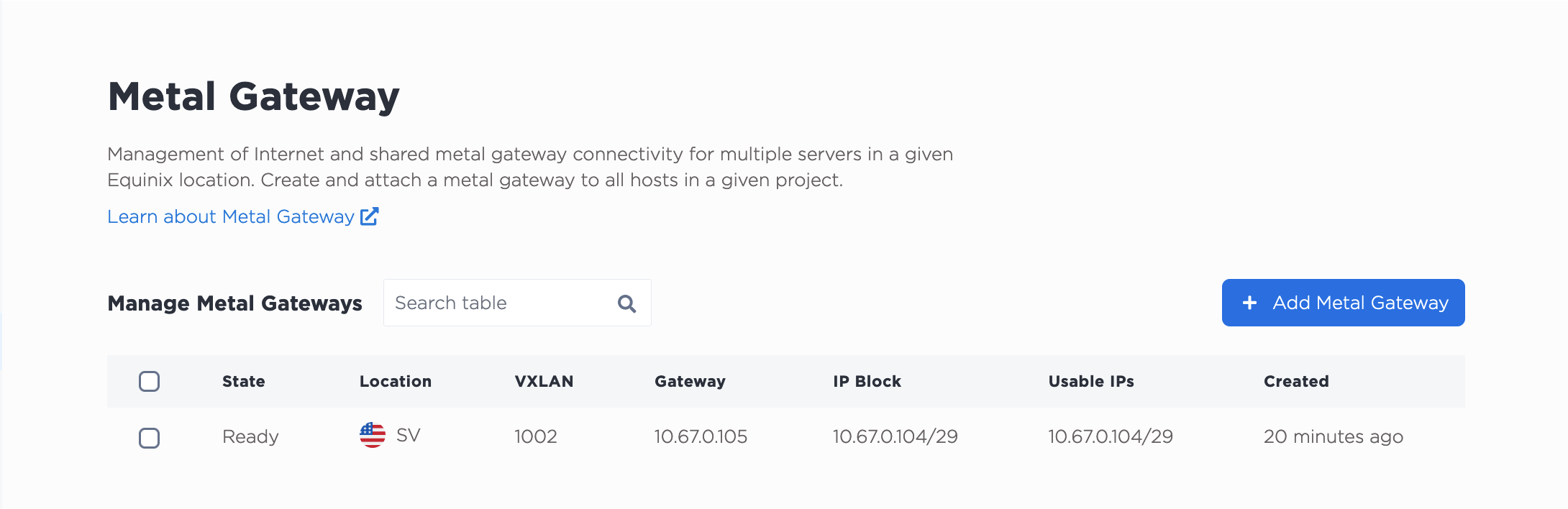

Table of Gateway Details

FieldDescription
StateThe current state of the Gateway. The possible states are:
Ready - The Gateway was successfully provisioned with the IP Address block and VLAN.
Active - The VLAN has servers attached to it and the Gateway is in use.
LocationThe Metro where the Metal Gateway is located. It will also be the Metro where the VLAN and the servers are located.
VXLANVLAN ID of the VLAN attached to the gateway.
GatewayThe IP Address of the gateway.
IP BlockThe block of usable IP Addresses available through the gateway.
CreatedDate when the Metal Gateway was created.

Exemplo de configuração do Metal Gateway​

Este exemplo utiliza um Metal Gateway configurado com uma sub-rede IPv4 pública que fornece acesso à Internet para um servidor configurado no modo de agregação de Camada 2. O servidor terá acesso à Internet apenas através do gateway. O Metal Gateway de exemplo utiliza a sub-rede 203.0.113.0/29 e o endereço IP do gateway é 203.0.113.1.

Quer você provisione seu servidor sem endereços IP públicos ou converta um servidor existente, esta configuração funcionará em ambos os casos. Certifique-se de você a senha de root e as chaves SSH do seu servidor; ambas são necessárias para usar o Console SOS/OOB.

  1. Converta o servidor para o Modo Bonded de Camada 2 . Todo o acesso à Internet e os endereços IP atribuídos Equinix Metal serão removidos do servidor.

    Screenshot of Converting to Layer 2 in the Console

  2. Adicione o servidor à VLAN do Metal Gateway.

    Screenshot of adding a VLAN in the Console

  3. Use o Console SOS/OOB para acessar o servidor via SSH e atualizar a configuração de rede no sistema operacional. Este exemplo usa o Ubuntu 20.04.

    ssh -o PubkeyAcceptedAlgorithms=+ssh-rsa -o HostKeyAlgorithms=+ssh-rsa <device_id>@sos.da11.platformequinix.com

  4. Configure os pré-requisitos para VLANs.

    modprobe 8021q
    echo "8021q" >> /etc/modules

  5. Atribua um endereço IP do intervalo de endereços IP utilizáveis ​​pertencentes ao Metal Gateway. Neste exemplo, apenas uma VLAN está associada a este servidor e pacotes não etiquetados não são suportados; portanto, configure o endereço IP atualizando bond0. (Se você estiver associando mais de uma VLAN a este servidor, você necessário usar tráfego etiquetado e subinterfaces e/ou definir uma VLAN nativa.)

    ip addr add 203.0.113.2/29 dev bond0
    ip link set dev bond0 up

    Você pode verificar se ele veio com

    ip -d link show bond0

  6. Mova a rota padrão. Como o servidor está no modo Camada 2, a rota padrão antiga não está mais em uso, então você pode removê-la e atualizá-la para o endereço IP do Metal Gateway.

    ip route delete default via <old_ip_gateway>
    ip route add default via 203.0.113.1 dev bond0

  7. Verifique a configuração da interface e a rota padrão com

    ip route
    >
    default via 203.0.113.1 dev bond0
    10.67.50.2/31 dev bond0 proto kernel scope link src 10.67.50.3
    203.0.113.2/29 dev bond0 proto kernel scope link src 203.0.113.2

  8. O resultado deve ser que você consegue executar ping no servidor no endereço IP na sub-rede que pertence ao seu Metal Gateway.

    ping 203.0.113.2
    >
    PING 203.0.113.2 (203.0.113.2): 56 data bytes
    64 bytes from 203.0.113.2: icmp_seq=0 ttl=46 time=49.347 ms
    64 bytes from 203.0.113.2: icmp_seq=1 ttl=46 time=49.664 ms
    64 bytes from 203.0.113.2: icmp_seq=2 ttl=46 time=43.281 ms
    64 bytes from 203.0.113.2: icmp_seq=3 ttl=46 time=54.083 ms
    64 bytes from 203.0.113.2: icmp_seq=4 ttl=46 time=43.737 ms
    ^C
    --- 203.0.113.2 ping statistics ---
    5 packets transmitted, 5 packets received, 0.0% packet loss
    round-trip min/avg/max/stddev = 43.281/48.022/54.083/4.050 ms

Adicionando um endereço IP a um gateway de Metal​

Aviso: Este recurso está em fase de testes e desenvolvimento ativo, estando disponível apenas para determinados usuários.

Você pode atribuir um dos seus endereços IPv4 públicos reservados a um endereço IP de destino em um Metal Gateway.

Ao atribuir o endereço IP reservado (ou intervalo de endereços) ao Metal Gateway, você também especifica o "próximo salto" ou endereço IP de destino. O endereço do próximo salto deve estar contido na sub-rede atribuída ao Metal Gateway e não pode ser o endereço de rede, gateway ou broadcast (não pode ser o primeiro ou o último endereço na sub-rede).

Observação: não há verificação de que o endereço do próximo salto selecionado esteja realmente sendo usado por algum dos seus servidores.

Em seguida, para atribuir um endereço IP reservado a um Metal Gateway, envie uma solicitar POST para o endpoint /metal-gateways/{id}/ips.

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN>" \
"https://api.equinix.com/metal/v1/metal-gateways/{id}/ips" \
-d '{
    "address": "a.b.c.d/e",
    "next_hop": "w.x.y.z",
    "tags": ["list", "of", "tags"],
    "customdata": { "customdata": "object" }
}'

Parâmetros corporais:

  • "address" (required) - An IP address (or IP Address range) contained within one of the Project's reserved IP address blocks.
  • "next_hop" (required) - An IP address contained within the Metal Gateways' IP address block.
  • "customdata" - An optional user-defined JSON object value. More on custom data fields can be found on the Custom Data documentation page.
  • "tags" - Optional list of user-defined tags. Can be used by users to provide additional details or context.

Para listar as atribuições de endereço IP reservadas do Metal Gateway, envie uma solicitar GET para o endpoint /metal-gateways/{id}/ips.

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/metal-gateways/{id}/ips

Para mostrar a atribuição de um endereço IP individual, envie uma solicitar GET para o endpoint /ips/{id}.

curl -X GET -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/ips/{id}

Para remover um endereço IP reservado de um Metal Gateway, envie uma solicitar DELETE para o endpoint /ips/{id}, especificando o ID da atribuição na solicitar.

curl -X DELETE -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/ips/{id}

Isso não removerá o endereço IP do seu projeto. O endereço ou sub-rede estará disponível para uso em outros lugares.

Excluindo um Gateway de Metal​

Selecione o Portal Metal que deseja excluir da lista na página Portais Metálicos. Clique em Excluir.

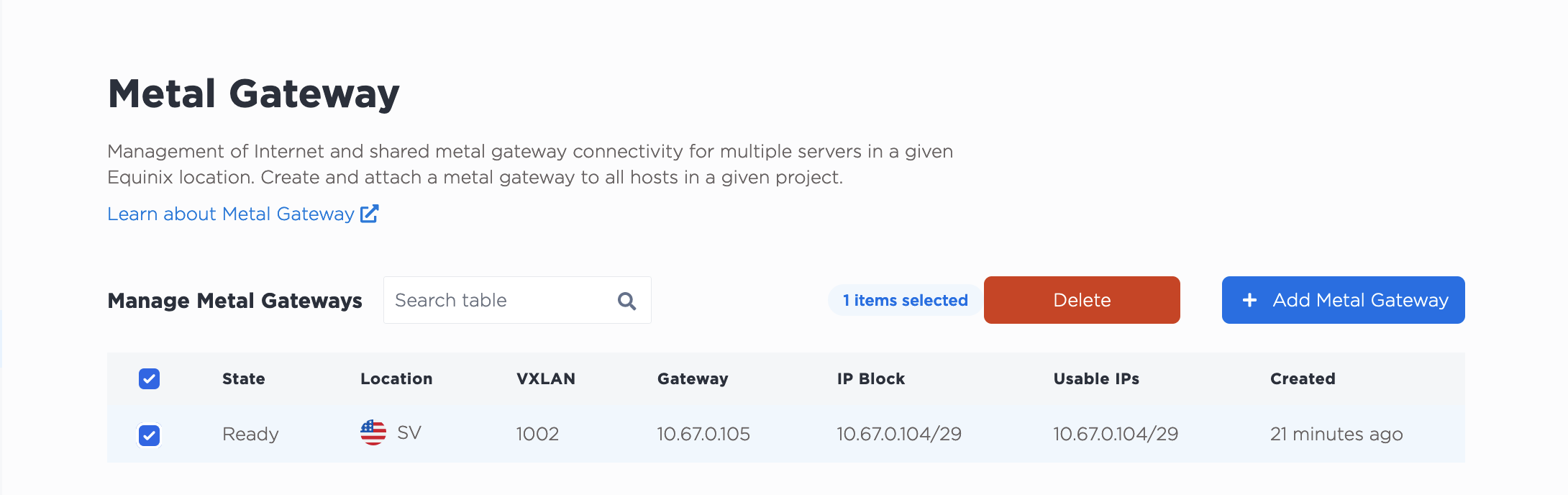

Gateway Delete Button

Ao você um Metal Gateway, os dados do gateway e das sub-redes são removidos. Se o bloco for um bloco de endereços IPv4 públicos, ele será devolvido ao Projeto e você poderá reutilizá-lo para outra finalidade. Se o bloco de endereços IP for um bloco de endereços IPv4 privados, o bloco de endereços IP será excluído. A VLAN associada ao Gateway continuará existindo e poderá ser usada para outras finalidades.

Observação: é possível excluir um Gateway "Ativo". Certifique-se de que o Gateway não esteja processando tráfego antes de excluí-lo para evitar interrupções.
