Configurando uma VLAN nativa

O recurso VLAN nativo do Equinix Metal ™ permite suporte para pacotes não marcados quando várias VLANs são configuradas na porta do servidor.

Quando várias VLANs são configuradas na porta do servidor, o recurso de VLAN nativa permite atribuir uma das VLANs como VLAN nativa, de modo que os pacotes destinados à VLAN nativa sempre serão enviados como pacotes não marcados. Da mesma forma, quando a porta do servidor recebe pacotes não marcados, eles serão automaticamente interpretados como pertencentes à VLAN nativa.

Suporte para diferentes modos de rede

• Modo de agregação de Camada 2 - No modo de agregação de Camada 2, as VLANs são atribuídas à interface bond0. Se você tiver mais de uma VLAN atribuída a bond0, uma dessas VLANs poderá ser definida como a VLAN nativa.

• Modo híbrido não-agregado - No modo híbrido não-agregado, as VLANs podem ser atribuídas à interface eth1 ou à interface bond0, mas apenas eth0 suporta a atribuição de uma VLAN nativa.

• Modo não vinculado da Camada 2 - No modo não vinculado da camada 2, as VLANs podem ser atribuídas a qualquer uma das interfaces, e cada uma pode ter uma das VLANs definida como a VLAN nativa.

A atribuição de VLAN nativa não é suportada no modo Hybrid Bonded.

Observação: A atribuição de uma VLAN nativa não é suportada em servidores NIC de 4 porta . O suporte para esse recurso em servidores NIC de 4 porta, como n2.xlarge.x86, está planejado.

Configurando uma VLAN nativa

Console

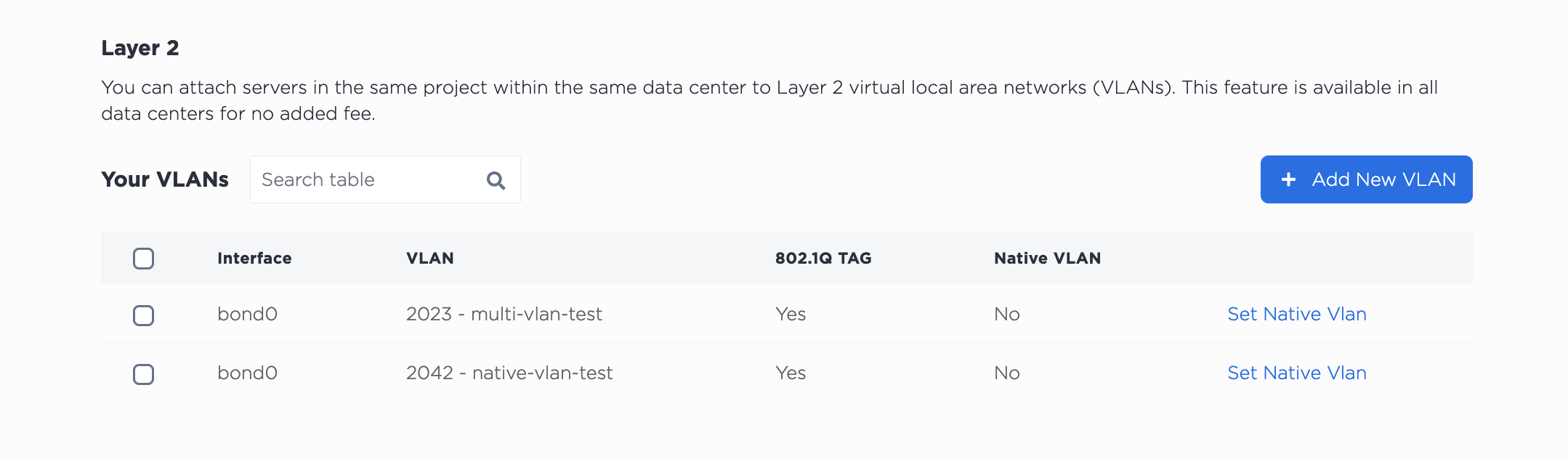

As VLANs podem ser gerenciadas na guia Rede do servidor, na seção Camada 2. Se este servidor você conectado a várias VLANs, elas serão listadas aqui. Você verá então a opção Definir VLAN Nativa.

CLI

Configure uma VLAN nativa com o comando metal port vlan. Especifique o ID da porta à qual a VLAN está conectada com --port-id e a VLAN com --native=.

metal port vlans --port-id <port_uuid> --native=<vlan>

API

Para atribuir uma VLAN nativa, envie uma solicitar POST para o endpoint /ports/{id}/native-vlan. Você precisa especificar o ID da porta à qual a VLAN está associada no caminho, e ele precisa ser o UUID dessa porta, conforme retornado pelo endpoint /devices/{id}. O ID da VLAN é enviado no corpo da solicitar e pode ser o UUID da VLAN retornado pelo endpoint /projects/{id}/virtual-networks ou o ID vxlan que está no console.

curl -X POST \
-H "Content-Type: application/json" \
-H "X-Auth-Token: <API_TOKEN> " \
"https://api.equinix.com/metal/v1/ports/{id}/native-vlan" \
-d '{
    "vnid": "c4032b18-5494-451b-a779-a7d3c536bfd7"
    }'

Desconfigurando uma VLAN nativa

Console

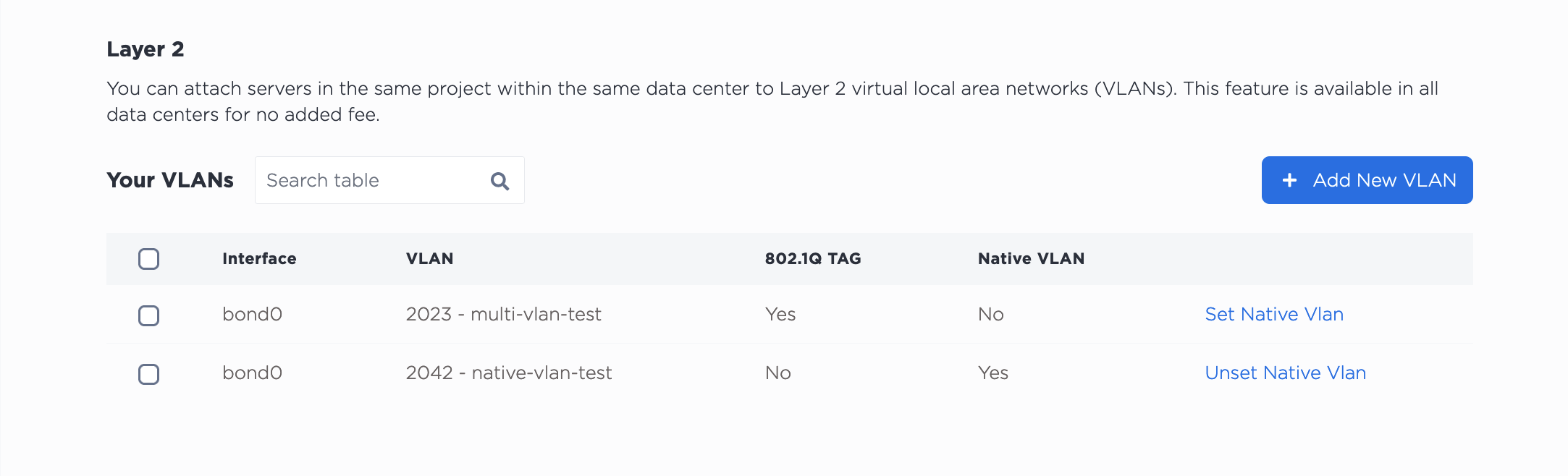

Assim como na configuração de uma VLAN nativa, você pode removê-la a partir do console, na aba Rede do servidor, na seção Camada 2. Você verá então a opção Remover VLAN Nativa.

CLI

Se você quiser remover uma VLAN nativa na CLI, use o comando metal port vlan e omita a flag --native=.

metal port vlan --port-id <port_id> --assign <vlan>

API

Na API, uma solicitar DELETE para o endpoint /ports/{id}/native-vlan irá remover a VLAN nativa.

curl -X DELETE -H 'X-Auth-Token: <API_TOKEN>' https://api.equinix.com/metal/v1/ports/{id}/native-vlan
