EBC Flex
O EBC Flex fornece uma infraestrutura compartilhada com recursos de computação, armazenamento e rede que você pode configurar e gerenciar por meio de um portal.
Computação Flex EBC
O EBC Flex Compute é um ambiente de computação onde vários usuários compartilham recursos de forma eficiente, tornando a solução econômica.
EBC vCPU
Na plataforma EBC, 1 vCPU equivale a pelo menos 2,4 GHz. Há três variantes de vCPU, cada uma com um valor de garantia específico. A variante padrão garante 25% da capacidade (0,6 GHz) e o valor de garantia dos recursos de vCPU na variante padrão é 1:4.
Os valores de garantia de vCPU disponíveis são mostrados na tabela abaixo.
| Variante de vCPU | Valor de garantia da vCPU | Estojo de uso |
|---|---|---|
| Garantia padrão EBC vCPU (Default) | 1:4 (25%) | Servidores de produção genéricos, servidores OTA |
| EBC vCPU alta garantia | 1:2 (50%) | Servidores de aplicativos de carga média |
| Garantia total do EBC vCPU | 1:1 (100%) | Servidores de terminal, servidores de aplicativos de alta carga, servidores de aplicativos sensíveis à latência |
Unidades de Compra EBC
Você pode comprar o EBC Flex Compute em unidades de compra (PUS). Uma PU é o menor componente comum dos recursos de computação, consistindo em uma (1) vCPU e quatro (4) GB de VRAM. Você pode comprar o PUS em qualquer um dos três valores de garantia de vCPU.
| Unidade de compra | Garantia | Tipo de cálculo | Descrição |
|---|---|---|---|
| 1 vCPU + 4 GB de vRAM | Padrão, Alto, Completo | Linha de base | O número de PUs conforme acordado com o cliente. |
| Excedente | Consumo adicional | Consumo adicional acima da linha de base. |
A Equinix fornece 4 GB de vRAM para cada vCPU adquirida e 1 vCPU para cada 4 GB de vRAM.
A quantidade mínima de compra do EBC Flex é de 8 PUS, que fornece 8 vCPUs e 32 GB de VRAM. O consumo adicional é limitado a 50% do número de PUS de computação.
Exemplo de cálculo
No ambiente EBC, um valor de garantia é implementado por data center virtual (VDC).
Suponha que você compre 50 PUs em seu VDC com uma garantia padrão (1:4). Isso equivale a 50 x (1 vCPU e 4 GB de VRAM). Você implantou uma VM com 5 vCPUs e 32 GB de VRAM.
- Esta VM usa 8 PUS porque a memória necessária determina o número de PUS. Uma VM com 5 vCPUs e 20 GB de VRAM usa exatamente 5 PUs.
- Você tem um total de 50 + 25 = 75 PUs disponíveis para consumo.
- Uma linha de base de 50 PUS se aplica ao acordo. A capacidade extra consumida até 75 PUS é cobrada separadamente como excedente.
Usando EBC Flex
Você pode escolher o número de pus que se adapte às suas necessidades, que é referido como a linha de base. Se você precisar de mais recursos durante o trabalho ou para crescimento regular, poderá acessar imediatamente recursos adicionais. Esse consumo adicional (excedente) é cobrado automaticamente mensalmente.
Seu gerente de conta da Equinix pode aconselhá- você sobre a compra que melhor se adapta às suas necessidades de longo prazo.
Para a variante EBC Flex, o consumo adicional é limitado a 50% do número de PUs. Quando esse limite é atingido, não é possível ativar novas VMs. Um módulo de autoatendimento está disponível no ServiceNow para aumentar o número de PUS em sua liquidação. O aumento na capacidade de computação disponível é implantado imediatamente.
Dentro dos limites do host, o EBC Flex não tem um tamanho máximo de VM para o uso de recursos de computação. Para o EBC Flex, o tamanho máximo recomendado da VM é de 8 vCPUs e 64 GB de VRAM.
Armazenamento Flex EBC
O armazenamento é uma parte fixa da plataforma EBC e está disponível em várias políticas de armazenamento que representam diferentes níveis de desempenho (níveis). Cada disco atribuído a uma VM é vinculado à política desejada na criação, que determina seu nível de desempenho.
As políticas de armazenamento são mostradas na tabela abaixo.
| Política de armazenamento | Tier | Estojo de uso | RPO=0 Replicação | IOPS/GB | Desempenho máximo |
|---|---|---|---|---|---|
| Ultra desempenho | 0 | Enterprise DB (Logs), AI, Aprendizagem de Máquina | Não | 15 | 15000 IOPS |
| Alto desempenho | 1 | DB (Logs), RDS/SBC, VDI Cargas de trabalho benéficas de baixa latência | Sim | 9 | 8000 IOPS |
| Desempenho (padrão) | 2 | VMs genéricas, serviços de aplicativos/web, serviços de arquivos de alto desempenho/armazenamento de objetos | Sim | 4 | 2000 IOPS |
| Padrão | 3 | Back-up, serviços genéricos de arquivos / armazenamento de objetos | — | 1 | 500 IOPS |
Nota: Valor máximo de IOPS a 65% de leitura/35% de gravação com tamanho de bloco de 8 KB.
RPO=0 Replicação
Uma opção para o armazenamento EBC é que os dados de um local sejam replicados continuamente para um segundo local. Essa opção é adequada quando um valor de RPO de 0 (zero) é necessário. Cada gravação nos dados é realizada imediatamente em ambos os sites. Somente quando os dados são gravados corretamente em ambos os sites, um commit ocorre. Caso o armazenamento no local A não esteja disponível, o armazenamento no local B será acessado.
O File Storage Premium só está disponível para os níveis de alto desempenho e desempenho. Em combinação com o EBC ST Premium, uma infraestrutura pode ser entregue com RPO de 0 e um RTO de 1 hora.
A implementação do armazenamento premium do EBC é a variante ativa passiva, o que significa que o local principal é sempre o AM3 do local e o local secundário é ZW1. Em caso de desastre, a escrita e a leitura podem ocorrer em ZW1.
Características do EBC Flex Storage
Os recursos a seguir se aplicam ao uso de políticas de armazenamento no ambiente do EBC:
- O tamanho mínimo recomendado do disco virtual é de 40 GB
- O tamanho máximo do disco virtual é de 8 TB
- Os valores de desempenho são limites por disco virtual alocado a uma VM
- A capacidade de armazenamento é alocada em múltiplos de 250 GB para uma política de armazenamento específica dentro do VDC
- A capacidade de armazenamento é alocada por política em um VDC e não pode ser transferida para VDCs adicionais
- Ao atingir o limite de capacidade (valor acordado + margem de 50%) de uma política de armazenamento, os ajustes que exigem armazenamento adicional não podem ser implementados
Unidades de compra (PU) de armazenamento flexível EBC
O EBC Flex Storage está disponível em unidades de compra de 1 GB, 1 TB, > 100 TB ou 1 PB por política de armazenamento. Na plataforma de armazenamento, a capacidade extra é reservada por política para qualquer consumo adicional. A reserva é de 50% do número de unidades adquiridas. Ao encomendar mais de 10 TB, a capacidade extra é determinada em consulta.
Nota: A capacidade de armazenamento é calculada com base nas seguintes premissas:
- 1 GB = 1024 MB
- 1 TB = 1000 GB
- 1 PB = 1000 TB
O armazenamento excedente é cobrado com base no pagamento conforme o uso.
| Unidade de compra | Tier | Tipo de cálculo | Unidade | Descrição |
|---|---|---|---|---|
| Armazenamento EBC |
| Linha de base |
| Número de PUs conforme acordado com o cliente. |
| Excedente |
| Consumo adicional acima da linha de base. |
Para a variante RPO=0, o preço inclui o armazenamento em dois locais, portanto, 1GB RPO=0 inclui 1GB em AM3 e ZW1.
Um módulo de autoatendimento está disponível no Service Now para aumentar o número de unidades de compra de sua liquidação. O aumento do armazenamento disponível de acordo com a liquidação é implantado imediatamente.
Consumo de armazenamento flexível EBC
Para calcular o armazenamento compartilhado, o consumo por política e a capacidade alocada de todos os discos virtuais vinculados são medidos de acordo com o uso por:
- Arquivos swap VM
- Instantâneos
- Arquivo em uma biblioteca (modelos vApp e ISOs)
Se você quiser vincular mais de 4 TB a uma ou mais VMs, a Equinix recomenda o uso do Serviço de armazenamento gerenciado (EMS) da Equinix. Por meio dos EMSS, o armazenamento pode ser vinculado às VMs do cliente sem a intervenção da plataforma EBC.
Um exemplo é o uso de um servidor de backup virtual. As vantagens podem ser que o backup da VM do EBC não interrompe seu próprio ciclo de backup e os dados não são duplicados desnecessariamente. Snapshots opcionais ou cópias extras dos dados armazenados no serviço EMSS podem ser disponibilizados em um segundo local.
Rede EBC Flex
A plataforma EBC oferece diversas funcionalidades de rede virtual que podem ser configuradas no portal EBC, além de conectividade com a internet e/ou conexões WAN oferecidas em modo single e multi-site usando o Edge.
Edge Gateway
A interface de rede entre o Virtual Data Center (VDC) e as redes externas, como Internet e WAN, tem várias opções de configuração, e a escolha exata depende da funcionalidade desejada.
As seguintes opções estão disponíveis:
- Gateway de Edge de internet compartilhada
- Gateway de Edge único
- Gateway de Edge esticado
A configuração das bordas também define as opções de rede entre vários VDCs, por exemplo, firewall distribuído e rede entre sites.
Internet compartilhada do Edge Gateway
Ao usar apenas a Internet como uma opção de conectividade com um máximo de cinco endereços IP por VDC, a Internet compartilhada do Gateway de Borda será suficiente. O produto relacionado à Internet é o ECforMS e deve ser adquirido separadamente.
Quando um bloco IP de oito ou mais endereços IP for necessário, selecione Equinix Internet Access para o produto de conexão com a Internet. No Edge Gateway Shared Internet, somente ECforMS pode ser configurado. Outras opções, como conectividade WAN com Colocation ou Nuvem pública, não estão disponíveis com esta opção de borda. Quando, em um estágio posterior, a conectividade WAN ou blocos IP maiores são necessários, uma renumeração de IP e migração para outro tipo de borda são necessários.
Gateway de Borda Único
Essa opção é mais adequada quando um VDC tem conectividade via Equinix Internet Access para a Internet e/ou conectividade com um segundo VDC, gabinete, provedor de nuvem ou local no local. O Edge Gateway está disponível em duas opções de configuração:
- Compartilhado - Esta opção oferece a funcionalidade de conectar vários roteadores à mesma conexão de Internet ou WAN usando NAT.
- Dedicado – Um único gateway Edge conecta as redes EBC à Internet e à WAN sem exigir NAT.
Quando o anúncio de rota é necessário onde as redes no VDC estão automaticamente disponíveis a partir da conexão WAN, a opção Dedicado é necessária. Isso pode ser desejável, por exemplo, se o espaço IP na nuvem pública precisar ser conectado ao mesmo espaço IP no VDC.
Em todos os outros casos, a opção Compartilhado é adequada.

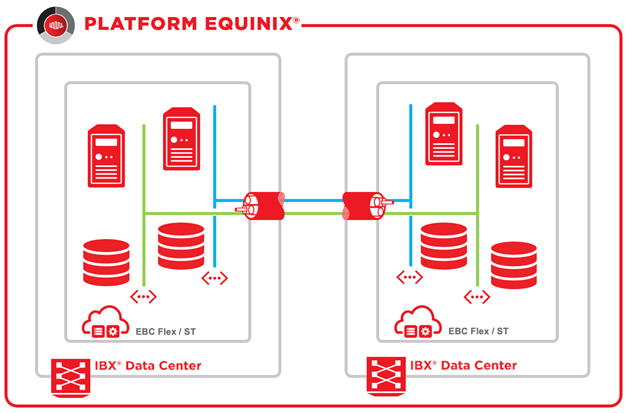

Gateway de Borda Estendido
Esta opção está disponível para compartilhar redes entre data centers em um VDC. Há um roteador disponível para conectividade com a Internet e/ou com a WAN. Essa opção suporta o uso de anúncio de rota para que as redes no VDC estejam disponíveis a partir da conectividade WAN.
Esta opção é obrigatória em dois cenários:
- EBC ST Premium onde os anfitriões estão em dois centros de dados em uma configuração de cluster esticado.
- Em um cenário de recuperação de desastres com dois VDCs e disponibilidade do EBC.
Gateway de Borda Adicional
Essa opção permite adicionar um Gateway de Borda a uma instância única do Gateway de Borda existente (aplicável a instâncias do Gateway de Borda do tipo Compartilhado). Nesse cenário, vários roteadores podem ser conectados à mesma conexão de Internet ou WAN. Por exemplo, ao usar vários VDCs para produção, teste e desenvolvimento.

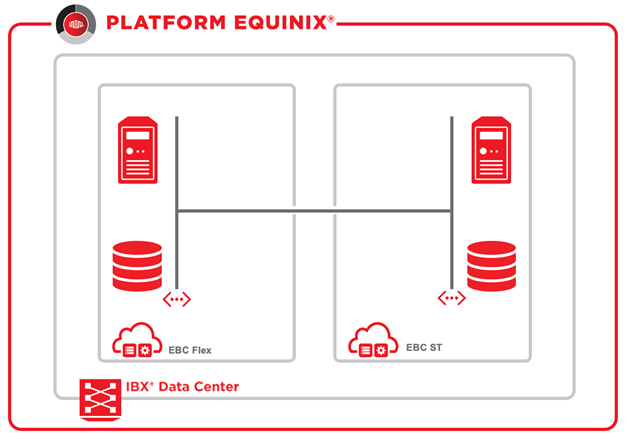

Redes internas e grupos VDC
Como parte do serviço EBC, 250 redes L2 internas por VDC estão incluídas no serviço. Você pode criar essas redes por meio da funcionalidade de autoatendimento.
Se vários VDCs forem usados e as redes internas precisarem estar disponíveis em todos os VDCs, um VDC-Group será necessário. Redes internas dentro do mesmo data center da Equinix podem ser criadas por meio de autoatendimento. As redes internas também podem ser isoladas, por exemplo, para uma rede de back-end.
Se VDCs forem necessários em vários data centers, o VDC-group pode ser solicitado com uma solicitação de serviço. As redes entre sites podem ser criadas no autoatendimento. Depois, as Redes são cobradas por rede.
Unidades de Compra da Rede EBC Flex
O consumo de serviços de rede na EBC é cobrado da seguinte forma:
| Unidade de compra | Tipo | Pedidos e faturamento |
|---|---|---|
| Licença NSX |
| A licença do NSX é cobrada por GB de VRAM das VMs em que uma função do NSX é usada. É um item de Pagamento por Uso e cobrado com base no uso no mês passado. |
| Internet compartilhada do EBC Edge Gateway | O Internet Edge Gateway é cobrado por instância e solicitado com antecedência. | |
| Gateway de borda EBC |
| O Edge Gateway é cobrado por edge. As arestas são solicitadas antecipadamente e não podem ser solicitadas por meio da opção de autoatendimento. |
| Edge Gateway Adicional EBC | Edge Gateways adicionais são cobrados por borda e podem ser criados por meio de uma solicitar de serviço. | |
| Rede entre sites do EBC | A rede NSX Multisite é cobrada como um item pago por uso e por rede; as redes podem ser criadas no portal |
A unidade de compra para licenças NSX por tipo se aplica aos níveis de recursos de rede virtual Advanced, Enterprise e Enterprise Plus. você pode encontrar a tabela com os características do NSX por Edge Gateway abaixo.
Ao usar uma instância de roteamento dedicada na variante Única ou Estendida, todas as VMs com redes conectadas ao Edge Gateway serão cobradas pelo Licenciamento Avançado do NSX.
No VDC, você pode configurar VMs e serviços de rede a seu critério.
| Tipo de Edge Gateway | Características do Selv Service Descrição | Nível de recurso do NSX |
|---|---|---|
| Nenhum | Firewall avançado (zonas de segurança baseadas em políticas por meio de microssegmentação) | Avançado |
| Redes L2 virtuais | Nenhum | |
| Internet compartilhada do Edge Gateway | Firewall padrão | Nenhum |
| Firewall avançado (zonas de segurança baseadas em políticas por meio de microssegmentação) | Avançado | |
| Roteamento, IPv4 | Nenhum | |
| NAT | Nenhum | |
| DHCP | Nenhum | |
| VPN (camada 2) | Avançado | |
| VPN IPSec camada 3 Baseado em "túnel" de site para site | Nenhum | |
| Edge Gateway Único/Alongado | Firewall padrão | Nenhum |
| Firewall avançado (zonas de segurança baseadas em políticas por meio de microssegmentação) | Avançado | |
| Roteamento, IPv4 estático e dinâmico (BGP) | Nenhum | |
| Roteamento, IPv6 estático | Nenhum | |
| Roteamento, IPv6, dinâmico (BGP) | Empresarial | |
| NAT | Nenhum | |
| DHCP | Nenhum | |
| VPN (camada 2) | Avançado | |
| VPN IPSec camada 3 Baseado em "túnel" de site para site | Nenhum | |
| Anúncio de rota (VRF) | Avançado | |
| Rede com vários locais | Empresarial |
Roteadores Próprios
Se sua organização preferir usar suas próprias soluções de roteador ou firewall, considere usar o nível de recurso Básico. Os recursos de autoatendimento NFV que exigem os roteadores virtuais não estão disponíveis para esse nível, evitando cobranças. Como os roteadores externos apresentam complexidade à solução, é necessária uma taxa para o suporte.
| Unidade de compra | Tipo | Pedidos e faturamento |
|---|---|---|
| Suporte a roteador externo | cada | Pré-pedido, taxa fixa mensal. |

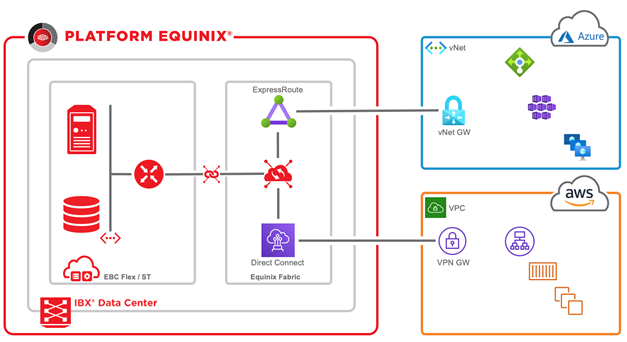

Redes externas

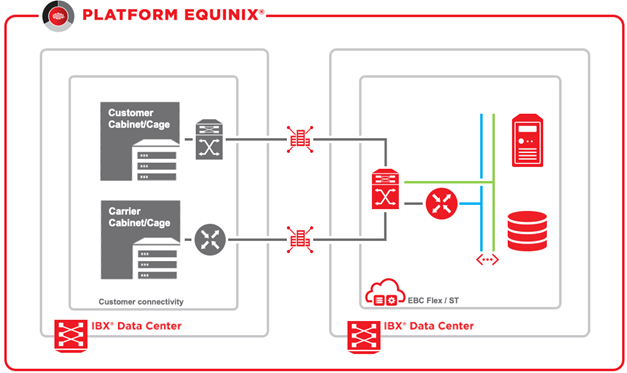

As redes externas são uma parte opcional do serviço EBC até um máximo de 25 por VCC. A rede EBC External é usada para estender as redes L2 (VLANs) fora de um VDC em um ou vários data centers.
Os exemplos incluem conexões a um gabinete ou transportador e a:
- Armazenamento gerenciado da Equinix - Arquivo
- Equinix Application Platform (plataforma de contêiner Kubernetes)
- Equinix Fabric
- Equinix Connect
As VLANs conectadas por meio de redes externas são disponibilizadas no EBC e podem ser traduzidas pela Equinix para evitar a sobreposição entre outros locatários do EBC.
Nota: Ao contrário das redes internas, as redes externas não podem ser criadas por meio de autoatendimento e devem ser solicitadas por meio de uma solicitação de serviço. As redes externas multisite estão disponíveis somente mediante solicitação especial. A capacidade máxima de largura de banda por rede externa é de até 5 Gbps.
| Unidade de compra | Tipo | Pedidos e faturamento |
|---|---|---|
| Rede externa | cada | Pré-pedido, taxa fixa mensal. |

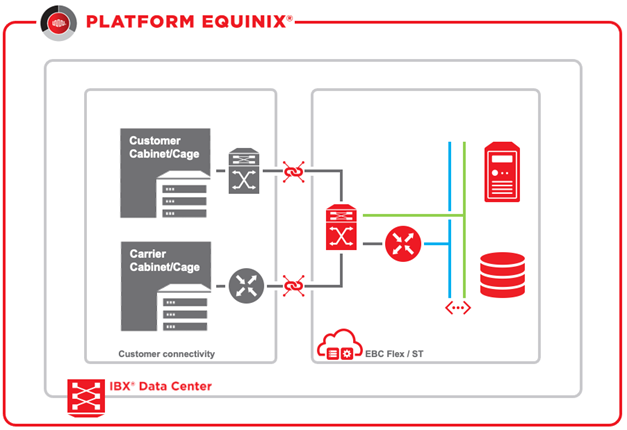

Porta de infraestrutura
Para se conectar a um gabinete, operadora, Equinix Fabric ou, em alguns casos, a um VDC em um data center remoto, é necessária uma porta de infraestrutura. Isso só é oferecido em uma configuração redundante, consiste em portas de switch configuradas de maneira redundante e inclui a conexão cruzada. Ambas as portas devem ter a mesma largura de banda, com opção entre 1 Gbps e 10 Gbps. Em combinação com outros serviços de Equinix, a Porta de infraestrutura é a base para soluções de nuvem híbrida.
EBC Flex Network (descrição do serviço obsoleto)
A plataforma EBC oferece diversas funcionalidades de rede virtual que você pode Configure por meio de autoatendimento em cinco redes. Níveis de recursos de Virtualização de Funções de Rede (NFV).
A tabela abaixo fornece uma visão geral desses recursos individuais.
| Nível de recurso NFV VDC | Descrição do recurso de autoatendimento | Roteadores virtuais Equinix necessários | Custos por VM1 |
|---|---|---|---|
| Básico (Mínimo auto-atendimento NFV) |
| N | N |
| Padrão (Recomendado) |
| Y2 | N |
| Avançado |
| N | |
| --- | Y | ||
| Empresarial |
| N / D | Y |
| Enterprise Plus |
| Y | Y |
| Nível de recurso NFV vAPP | Descrição do recurso de autoatendimento | Roteadores virtuais Equinix necessários | Custos por VM |
|---|---|---|---|
| vApp (atendendo ao tráfego de rede entre aplicativos) |
| Y3 | N |
Observação:
- Para VMs que usam recursos NFV, aplica-se uma sobretaxa, calculada sobre o número de GB vRAM nessas VMs.
- Na configuração mínima, 2 roteadores virtuais no tamanho "Large" são criados por VDC.
- Para cada rede Inter vApp, é criado 1 roteador virtual no tamanho "Compact".

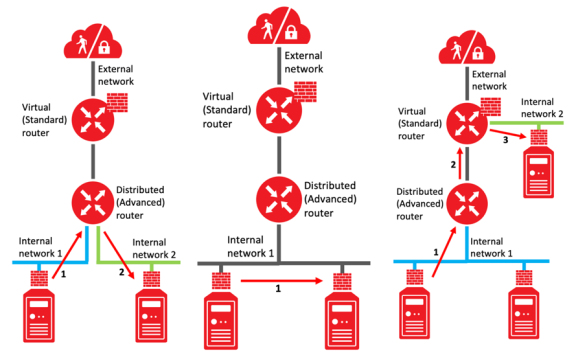

Os roteadores virtuais fornecidos pela Equinix contêm funcionalidades NFV para todas as VMs dentro do VDC.

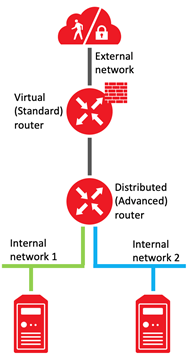

Obsoleto - Roteadores Virtuais
Para habilitar o conjunto completo de funcionalidades NFV em seu VDC, o Equinix fornece seu VDC no nível de recurso NFV "Padrão" por padrão. Isso requer que os roteadores virtuais fornecidos pela Equinix tenham pelo menos o tamanho "grande".
Os roteadores virtuais estão disponíveis em quatro níveis de desempenho e oferecem funcionalidades de autoatendimento NFV para seu VDC. Esses roteadores virtuais gerenciam fluxos de tráfego interno e externo para seu ambiente EBC. Com essas funcionalidades NFV, a política de segurança desejada para a organização pode ser implementada no nível da rede.
Os roteadores virtuais podem ser dimensionados para cima e para baixo. As funcionalidades oferecidas pelos vários roteadores virtuais Equinix são as seguintes:
- Compacto - Desempenho básico, criado automaticamente para firewalls e roteamento Inter vApp
- Grande - Desempenho padrão para firewalls, roteamento, VPN e Balanceamento de Carga
- Extra Grande - balanceamento de carga de desempenho médio e firewalls de alto desempenho, roteamento e VPN
- Quad Large - Balanceamento de carga de alto desempenho
Obsoleto - Unidades de compra da rede EBC Flex
O EBC Flex Network consiste em duas unidades de compra: Licenças do NSX por tipo em GB de VRAM e o Virtual Router por tipo.
A unidade de compra de licenças do NSX por tipo por GB de VRAM se aplica aos níveis de recursos de Rede virtual Advanced, Enterprise e Enterprise Plus. As licenças são calculadas com base na quantidade de GB de VRAM das máquinas virtuais que usam as funções de rede virtual.
Um roteador virtual também é usado para os níveis de recurso Advanced e Enterprise Plus. A unidade de compra de um roteador virtual é o número de roteadores virtuais implantados por tipo.
Exemplo de cálculo da rede EBC Flex
Você optou por Nível de Recurso Avançado no VDC. Você usa as funções de rede virtual para 4 VMs. Essas 4 VMs têm 20 GB de VRAM em uso. O roteador virtual é do tipo grande.
Nesse caso, 20 GB de vRAM são cobrados pelas licenças do NSX Advanced, além do Virtual Router Large.
Obsoleto - Consumo de Serviços de Rede
O consumo de serviços de rede na EBC é cobrado da seguinte forma:
| Unidade de compra | Tipo | Faturamento |
|---|---|---|
| Licença NSX |
| A licença NSX é cobrada por GB vRAM das VMs onde uma função NSX é utilizada |
| Roteador Virtual NSX |
| O Virtual Router é cobrado por roteador. Os roteadores são solicitados com antecedência e não podem ser solicitados por meio da opção de autoatendimento. |
No VDC, você pode configurar VMs e serviços de rede a seu critério.
Obsoleto - Roteadores próprios
Se sua organização preferir usar suas próprias soluções de roteador ou firewall, considere usar o nível de recurso Básico. Os recursos de autoatendimento NFV que exigem os roteadores virtuais não estão disponíveis para esse nível, evitando cobranças.
Obsoleto - Redes internas
Como parte do serviço EBC, 100 redes L2 internas por VDC estão incluídas no serviço. Você pode criar essas redes por meio da funcionalidade de autoatendimento. Em seguida, você pode compartilhar as redes internas entre todos os VDCs de propriedade dentro do mesmo data center da Equinix por meio de autoatendimento.
Para redes internas entre data centers separados geograficamente, podem ser usadas redes L2 estendidas.
Obsoleto - Redes externas

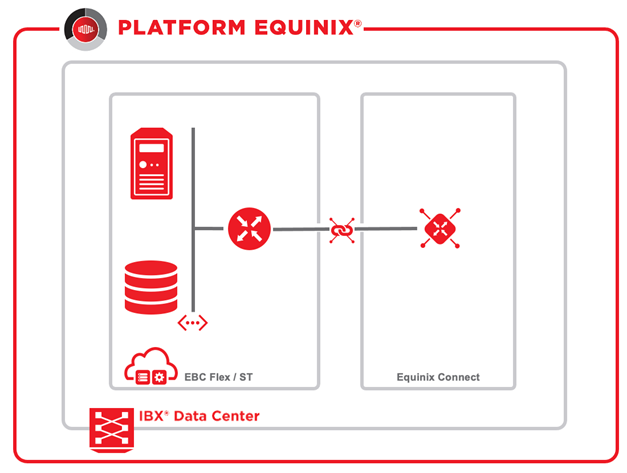

As redes externas são uma parte opcional do serviço EBC até um máximo de 25 por VCC. A rede externa EBC é usada para essa finalidade para estender as redes L2 (VLANs) fora de um VDC.
Os exemplos incluem conexões a um gabinete ou transportador e a:
- Armazenamento Gerenciado Equinix (arquivo, bloco, objeto)
- Equinix Application Platform (plataforma de contêiner Kubernetes)
- Equinix Fabric
- Equinix Connect
- Ambiente EBC em centro de dados remoto
As VLANs conectadas por meio de redes externas são disponibilizadas no EBC e podem ser traduzidas pela Equinix para evitar a sobreposição entre outros locatários do EBC.
Nota: Ao contrário das redes internas, as redes externas não podem ser criadas por meio de autoatendimento e devem ser solicitadas por meio de uma solicitação de serviço .
Obsoleto - Porta de Infraestrutura
Para se conectar a um gabinete, operadora, Equinix Fabric ou, em alguns casos, a um VDC em um data center remoto, é necessária uma porta de infraestrutura. Isso só é oferecido em uma configuração redundante, consiste em portas de switch configuradas de maneira redundante e inclui a conexão cruzada. Ambas as portas devem ter a mesma largura de banda, com opção entre 1 GB e 10 GB. Em combinação com outros serviços de Equinix, a Porta de infraestrutura é a base para soluções de nuvem híbrida.
Obsoleto - Roteadores Virtuais NFVs
Para habilitar o conjunto completo de recursos de virtualização de funções de rede (NFV), a Equinix normalmente implanta o VDC no nível de recurso NFV padrão. O conjunto de recursos padrão requer o roteador virtual EBC no mínimo do tamanho, grande, o que é suficiente na maioria dos casos.
Os roteadores virtuais EBC (ou roteadores virtuais) estão disponíveis em 3 níveis de desempenho. Dependendo das necessidades de recursos e desempenho, o roteador virtual pode ser atualizado de grande para um tamanho Quad-Large ou X-Large. O nível de recurso NFV padrão fornece funcionalidade de autoatendimento para seu VDC, gerenciando fluxos de tráfego interno e externo. Usando os recursos NFV, a política de segurança desejada para sua organização pode ser implementada no nível da rede.
Os roteadores virtuais suportam roteamento, balanceamento de carga e recursos de VPN em serviços de firewall. Um único roteador virtual suporta o roteamento de até 100 redes internas aplicando os métodos de roteamento padrão e avançado. Combinado com redes externas (para conexões com a operadora ou Equinix Fabric), um roteador virtual é capaz de realizar a maioria das configurações de rede.
Roteamento Padrão
Com o roteamento padrão, até 8 redes (internas e/ou externas) podem ser conectadas a um único roteador virtual. O roteamento ocorre dentro do próprio roteador virtual. As redes externas só podem ser conectadas por meio do método de roteamento padrão.
Roteamento Avançado
Com roteamento avançado, até 100 redes internas podem ser conectadas a uma única interface de rede de um roteador virtual e é referido como Roteamento Lógico Distribuído (DLR). Por ser um roteador lógico, as alterações na tabela de roteamento (por exemplo, adicionar/remover uma rede interna) são configuradas automaticamente pela plataforma.
O tráfego de e para redes internas roteadas avançadas permanece dentro da camada do hipervisor e não passa pelo roteador virtual, o que afeta os firewalls. O tráfego de rede entre redes roteadas padrão sempre passa pelo roteador virtual.
Os benefícios das redes roteadas avançadas (distribuídas) são principalmente a escalabilidade aprimorada das redes internas roteadas. Em segundo lugar, as redes roteadas avançadas têm um efeito positivo na largura de banda e na latência. O roteamento avançado está disponível no NFV Feature Level Standard, e até 8 redes internas e externas podem ser conectadas ao mesmo roteador virtual usando o método de roteamento padrão.
Firewall
A plataforma EBC suporta serviços de firewall stateful de camada 4 (L4) nas variantes Standard e Advanced.
Firewall padrão
Firewalls padrão são suportados da maneira típica por endereço IP, segmento IP, porta e serviço, em redes conectadas ao roteador virtual. Esse tipo de firewall requer a presença do roteador virtual.
Firewalls padrão são suportados para redes roteadas padrão. Para VMs de firewall conectadas a redes roteadas avançadas, firewalls avançados são necessários.
Firewall avançado
O suporte avançado de firewall em redes roteadas padrão e avançadas e entre elas é um importante recurso de segurança da plataforma EBC. Isso permite o uso da microssegmentação e contribui para o princípio da Rede Zero Trust .
Firewalls avançados estão disponíveis a partir do NFV Feature Level Advanced. Esse tipo de serviço de firewall também é chamado de DFW (Distributed Firewalling). A microssegmentação possibilita a aplicação de regras de firewall baseadas em grupos dinâmicos. Exemplos são regras de firewall baseadas em nomes de VM, tags e nomes de redes internas. É aplicável até mesmo ao tráfego de rede de firewall dentro de uma única rede de camada 2 (L2).
Firewalls avançados são suportados em redes roteadas padrão e avançadas, redes internas e externas e são independentes da presença de um roteador virtual. Isso ocorre porque os firewalls ocorrem na placa de rede virtual (vNIC) de uma VM, e não em uma interface de roteador.
Casos de uso de conectividade
Esses casos de uso oferecem uma visão geral das opções de conectividade do EBC, permitindo que a plataforma EBC se conecte a:
- Colo / Carrier – Conecta-se a Colo (gabinete) ou Carrier no mesmo data center ou remoto
- Equinix Fabric – Permite que qualquer empresa conecte sua própria infraestrutura distribuída à infraestrutura de qualquer outra empresa no Platform Equinix em uma rede globalmente conectada
- Conexão Equinix – Fornece acesso direto à Internet
- EBC Single-Site – Conecta-se dentro de um único site de EBC
- EBC Dual-Site – interconecta-se entre 2 sites de EBC
Conectividade de colocation/operadora
Para que o ambiente do EBC seja conectado a um Colo (gabinete) ou operadora, é necessária uma rede externa do EBC e uma porta de infraestrutura. Dessa forma, até 25 redes externas (L2) por VDC podem ser roteadas dentro do data center local, para um data center remoto (Equinix) ou para uma plataforma local.
Em muitas situações, a funcionalidade de roteamento (camada 3) é necessária. Nesses casos, a Equinix pode fornecer isso por meio de:
- Roteador virtual do EBC
- Firewall gerenciado
- Roteador gerenciado
Para evitar a sobreposição de números VLAN entre os clientes, o número VLAN de cada rede externa oferecida é convertido em um número VLAN emitido pela Equinix. O número VLAN traduzido é usado no EBC e seus serviços relacionados.
A tabela a seguir mostra quais serviços Equinix são necessários para os casos de uso.
| Opções de rede externa | EBC para Gabinete/Operadora no mesmo EQX DC |
|---|---|
| Tipo de conectividade | Conectividade dedicada |
| Serviços Equinix incluídos | 2x Cross-Connect |
| Serviços adicionais da Equinix necessários | ≥ 1x Rede externa EBC 1x Porta de infraestrutura - redundante |
| Largura de banda | 1 / 10 Gb |
| Observações | As VLANs do cliente provavelmente serão traduzidas |
| Opções de rede externa | EBC para Gabinete/Operadora em EQX DC Remoto |
|---|---|
| Tipo de conectividade | Conectividade dedicada |
| Serviços Equinix incluídos | 4x Cross-Connect |
| Serviços adicionais da Equinix necessários | ≥ 1x Rede externa EBC 1x Conexão Metro Dual-diversificada 1x Porta de infraestrutura – redundante |
| Largura de banda | 1 / 10 Gb |
| Observações | As VLANs do cliente provavelmente serão traduzidas |
Conectividade Equinix Fabric
Para conectar o ambiente EBC ao Equinix Fabric, é necessária uma combinação de serviços. Isso inclui portas Equinix Fabric, redes EBC externas e portas de infraestrutura. A maioria dos provedores conectados ao Equinix Fabric requer conexão roteada (camada 3) baseada. Para dar suporte a conexões de fabric com o ambiente EBC, roteadores baseados em BGP são necessários em geral. A Equinix pode fornecer esse tipo de roteador por meio de:
- Roteador virtual do EBC
- Firewall gerenciado
- Roteador gerenciado
As portas de fabric podem ser locais ou em um data center Equinix (metro) diferente, dependendo de qual data center Equinix o VDC está implantado. Se o EBC for implantado no AM3, ele será local. Em ZW1 e EN1, as conexões são do tipo metrô, já que o equipamento de tecido está localizado dentro da área metropolitana de Amsterdã.
As conexões de fabric são oferecidas de maneira redundante. Portanto, são necessárias 2 portas de fabric (primária e secundária) e 2 conexões virtuais (uma por porta). As próprias conexões de fabric podem ser do tipo local ou remota, dependendo de onde o provedor de serviços está localizado na região de Amsterdã. Consulte o Equinix Fabric para saber mais.
A tabela a seguir mostra quais serviços da Equinix são necessários para esses casos de uso.
| Opções de rede externa | EBC (AM3) para Fabric no mesmo EQX DC |
|---|---|
| Tipo de conectividade | Conectividade dedicada |
| Serviços Equinix incluídos | 2x Cross-Connect |
| Serviços adicionais da Equinix necessários | 2 portas Fabric ≥ 2 portas EBC de rede externa 1 porta de infraestrutura – redundante ≥ 2 conexões Fabric (locais ou remotas) |
| Largura de banda | 1 / 10 Gb |
| Observações | São necessárias 2 conexões de fabric por provedor. Para cada conexão, é necessária uma rede externa do EBC |

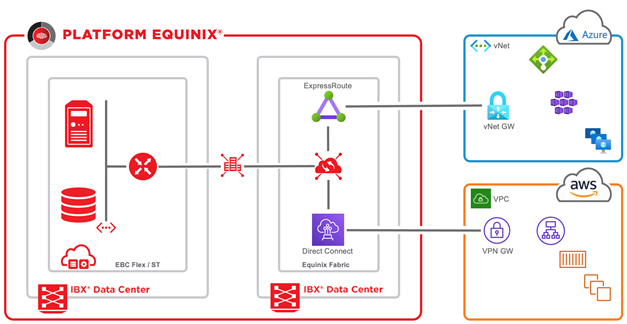

| Opções de rede externa | EBC (ZW1 / EN1) para Fabric no EQX DC remoto |
|---|---|
| Tipo de conectividade | Conectividade dedicada |
| Serviços Equinix incluídos | 4x Cross-Connect 2x Metro-Connect com proteção de caminho |
| Serviços adicionais da Equinix necessários | 2 portas de rede metropolitana Fabric ≥ 2 portas de rede externa EBC 1 porta de infraestrutura – redundante ≥ 2 conexões Fabric (locais ou remotas) |
| Largura de banda | 1 / 10 Gb |
| Observações | São necessárias 2 conexões de fabric por provedor. Para cada conexão, é necessária uma rede externa do EBC |

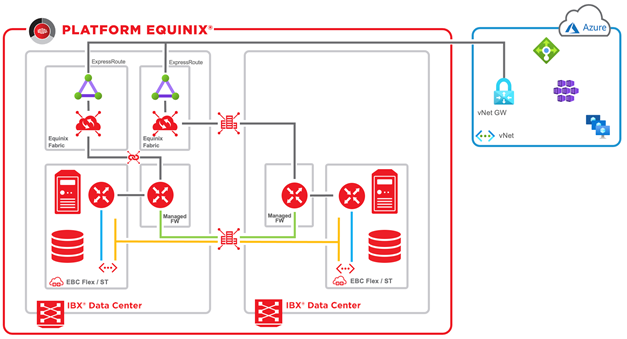

| Opções de rede externa | EBC duplo (AM3 + ZW1 / EN1) para Fabric |
|---|---|
| Tipo de conectividade | Verbinding dedicado |
| Serviços Equinix incluídos | Metro-Connect protegido por caminho 8X Cross-Connect2x |
| Serviços adicionais da Equinix necessários | 2 portas Fabric 2 portas Fabric área metropolitana 1 Metro-Connect dupla e diversificada ≥ 8 EBC rede externa 2 Porta de infraestrutura – redundante ≥ 2 conexões Fabric (locais ou remotas) |
| Largura de banda | 1 / 10 Gb |
| Observações | São necessárias 2 conexões de fabric por provedor. Para cada conexão, é necessária uma rede externa do EBC. As conexões em ambos os DC são redundantes locais. |
Conectividade Equinix Connect
Para conectar diretamente o ambiente EBC à Internet, uma conexão dedicada na forma de uma conexão Equinix (EC) pode ser necessária. Um EC dedicado é recomendado quando os requisitos incluem:
- Um link dedicado com largura de banda de 1 Gb ou superior
- Anti-DDoS
- Blocos de IP fornecidos pelo cliente (com suporte para ASN próprio, não obrigatório)
- A Equinix forneceu blocos IP de /29, /28 ou /27
A conexão EC é conectada ao ambiente EBC aplicando a rede externa EBC e a porta de infraestrutura . Isso requer roteadores baseados em BGP. A Equinix pode fornecer isso por meio de:
- Roteador virtual do EBC
- Firewall gerenciado
- Roteador gerenciado
Os seguintes serviços Equinix são necessários para esses casos de uso.
| Opções de rede externa | EBC para EC no mesmo EQX DCc |
|---|---|
| Tipo de conectividade | Verbinding dedicado |
| Serviços Equinix incluídos | 2x Cross-Connect |
| Serviços adicionais da Equinix necessários | 1 porta Equinix Connect ( multi-homed) ≥ 2 portas de rede externa EBC 1 Porta de infraestrutura – redundante |
| Largura de banda | 1 / 10 Gb |
| Observações | — |

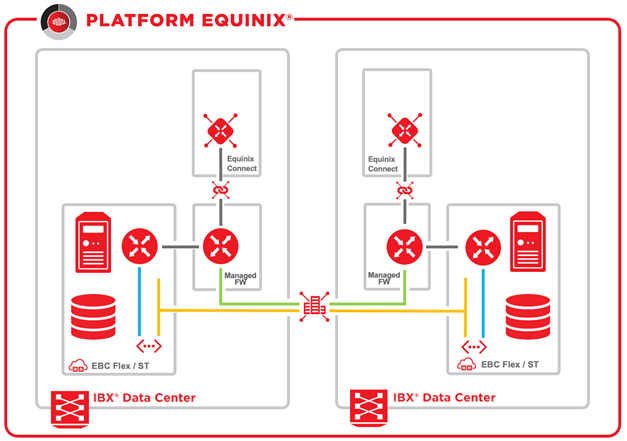

| Opções de rede externa | EBC de site duplo (AM3 + ZW1 / EN1) para EC |
|---|---|
| Tipo de conectividade | Verbinding dedicado |
| Serviços Equinix incluídos | Conexão cruzada 8X |
| Serviços adicionais da Equinix necessários | 1x Metro-Connect Dual-diverse; 2x porta Equinix Connect ( multi-homed); ≥ 8x redes externas EBC; 2x Porta de infraestrutura redundante . |
| Largura de banda | 1 / 10 Gb |
| Observações | Ambas as conexões multi-homed são redundante locais |
EBC de Sítio Único
Quando a comunicação é necessária dentro de um único local de EBC, a rede externa de EBC pode ser usada. Dessa forma, é possível a comunicação de camada 2 (L2) entre o EBC Flex, o EBC ST, o Shared Managed Storage (file, block, object) e a Application Platform (Kubernetes Container Platform).
| Opções de rede externa | EBC Single-Site |
|---|---|
| Tipo de conectividade | — |
| Serviços Equinix incluídos | — |
| Serviços adicionais da Equinix necessários | 2x rede externa EBC |
| Largura de banda | Até 10 Gb |
| Observações | Até um máximo de 25 |
EBC Dual-Site
Quando os serviços do EBC são consumidos em 2 locais, a Camada estendida compartilhada 2 e a Camada estendida dedicada 2 estão disponíveis para obter a conectividade L-2. Ambos são aplicáveis para produtos de serviços gerenciados EBC e Equinix, como armazenamento gerenciado (arquivo, bloco, objeto) e plataforma de aplicativos (plataforma de contêiner Kubernetes).
A escolha entre os dois é determinada pela quantidade de largura de banda e pelo número de redes externas necessárias.
| Opções de rede externa | Camada Esticada-2 Compartilhada | Camada Esticada-2 Dedicada |
|---|---|---|
| Tipo de conectividade | conectividade compartilhada | Conectividade dedicada |
| Serviços Equinix incluídos | 2x rede externa EBC | 4x Cross-Connect2x EBC Rede externa |
| serviços Equinix necessários | ≥ 1 Camada Esticada-2 Compartilhada | 1x Conexão Metro-Diferente Dupla 2x Porta de Infraestrutura (primária) 2x Porta de Infraestrutura (secundária) |
| Largura de banda | Até 100 Mb / 1 Gb | Para 1 Gb / 10 Gb |
| Máx. # conexões estendidas da Camada 2 por VDC | 25 | 25 |
Camada Esticada-2 Compartilhada
Esta é a melhor escolha quando menos de 10 redes externas são necessárias entre 2 locais EBC e uma largura de banda máxima de 1 Gb é suficiente.
Camada Esticada-2 Dedicada
Esta opção é a melhor escolha se forem necessárias mais de 10 redes externas e/ou 1 Gb ou mais de largura de banda.
Outras soluções gerenciadas da Equinix que oferecemos dentro da EBC são:
Medição
As Equinix Managed Solutions são cobradas das seguintes maneiras:
- Linha de base - A quantidade contratada do serviço (exemplo: unidade de compra vCPU, vRAM)
- Média - A quantidade de GB consumida acima do valor base (exemplo: a linha de base de armazenamento contratada é de 500 GB, 600 GB são utilizados e o excesso de consumo é de 100 GB)
- Pagamento por uso - Totalmente variável (exemplo: quantidade usada de GB para back-up)
Para medir a quantidade do consumo de componentes variáveis, o Equinix usa ferramentas de medição vinculadas ao ambiente de gerenciamento de serviços. Somente os dados necessários para determinar a quantidade de serviço consumido são exportados para o sistema de faturamento do Equinix. É obrigatório instalar as ferramentas VMware em cada VM na plataforma EBC.
Relatórios
No serviço, você pode usar as opções de relatórios do portal vCD para obter uma visão geral do seu próprio consumo de vCPU, GB de vRAM e armazenamento do VDC.
Licenciamento
Para problemas relacionados à licença, consulte a descrição do serviço delicenciamento.
Demarcação do Serviço
- Não é possível mover discos virtuais entre VMs por meio do portal da Web do EBC e do API. Para isso, você precisa criar um tíquete através do suporte técnico da Equinix.
- O compartilhamento de um disco virtual entre várias VMs não é suportado no EBC. Portanto, a aplicação do WSFC (Microsoft Windows Server Failover Clustering) com discos compartilhados ao EBC não é suportada.
- A aplicação de Virtualização de E/S de Raiz Única (SR-IOV) e o acesso físico à NIC da VM não são suportados.
Relações e Dependências
Backup e restauração do EBC
Além do EBC Flex, é necessário adquirir o serviço de backup e restauração do EBC. Fornecemos um serviço de backup gerenciado para EBC. Como parte do backup gerenciado, fornecemos backup e recuperação apenas de dados relacionados à VM. O faturamento do serviço é baseado no número de VMs incluídas no backup e na quantidade de armazenamento usada.
EBC Connect
Este é um serviço opcional que possibilita a conectividade de rede externa por meio de seu ambiente EBC. É necessário se você quiser se conectar ao seu gabinete a partir de outro data center da Equinix, local local local, provedor de WAN ou uma combinação desses.
O serviço EBC Connect é adquirido com base em uma conexão redundante com largura de banda de 1 Gbps ou 10 Gbps. O serviço deve ser adquirido em combinação com outros serviços de rede da Equinix para obter uma solução híbrida.
Migração EBC
O EBC Migration fornece uma infraestrutura de migração que permite migrar por meio de máquinas virtuais de autoatendimento do seu próprio ambiente VMware para o EBC. Após o aplicativo, um ambiente de migração é criado dentro do EBC, que é vinculado ao seu ambiente específico do EBC. Além disso, a conetividade organizada pode ser escolhida entre uma conexão com a Internet ou uma conexão de conexão direta.
Uma instância de Backup e Replicação da Veeam deve estar disponível em seu local. Se você ainda não estiver usando este software, uma edição padrão pode ser instalada para você. Após a entrega do ambiente, você pode especificar o Equinix como seu provedor de serviços no ambiente, após o qual os trabalhos de migração podem ser criados. Depois que um trabalho é criado, ele pode ser iniciado periodicamente.
No início de um trabalho, a replicação de dados ocorre diretamente no seu ambiente EBC. A replicação das máquinas virtuais é baseada em snapshots VMware. Depois que todas as migrações tiverem sido concluídas, você pode solicitar a remoção do ambiente.
A migração é definida com um preço por ambiente e um preço por máquina virtual.
Equinix Connect
Um serviço opcional oferecido pelo ambiente EBC é uma conexão com a Internet fornecida por nós. O produto Equinix Connect é usado em combinação com o EBC Connect. Esta combinação de serviços torna possível uma conexão de internet de um ou vários sites. Com base em suas necessidades, uma solução adequada é projetada em colaboração com um arquiteto da Equinix.
As opções de Pedindo do serviço Equinix Connect incluem:
- Anti-DDoS
- Largura de banda (incluindo confirmação)
- Endereços IP públicos fornecidos pela Equinix
- Aplique seus próprios blocos de IP em uma conexão Equinix Connect.
Para utilizar a conexão com a Internet em sua plataforma EBC Core, é necessário equipamento que possa fornecer funcionalidades de roteamento baseadas em BGP. Podemos fornecer isso por meio do roteador virtual EBC, firewall gerenciado e roteador gerenciado.
Se você tiver equipamentos com funcionalidades de roteamento baseadas em BGP, poderá usá-los na maioria dos casos.
Customer Connect
Com o Customer Connect, você pode estabelecer conectividade de rede entre sua localização e o data center da Equinix.
Cross Connect
Com o Cross Connect, você pode se conectar a outro local dentro do mesmo data center.
Metro Connect
Com o Metro Connect, você pode se conectar a outro local da EBC ou a outro data center da Equinix.
Equinix Fabric
Com o Equinix Fabric você pode se conetar a provedores de serviços de nuvem e outros terceiros presentes na Plataforma Equinix. Para estabelecer a conexão dentro de sua plataforma EBC Core, é necessário equipamento que possa fornecer funcionalidades de roteamento baseadas em BGP. A Equinix pode fornecer isso por meio do Roteador Virtual EBC, Firewall Gerenciado e Roteador Gerenciado. Se você já tiver equipamentos com funcionalidades de roteamento baseadas em BGP, o mesmo equipamento pode ser usado na maioria dos casos.
EBC Internet para Soluções Gerenciadas
O EBC Internet é uma parte opcional do serviço EBC, com um máximo de cinco endereços IP públicos e uma largura de banda de Internet de 100 Mbps. Se o VDC estiver configurado no Nível de Recurso NFV Padrão, os roteadores virtuais fornecidos pela Equinix gerenciarão o tráfego da Internet, de modo que seu VDC esteja pronto para uso após a entrega.
Um endereço IP público é atribuído quando o VDC é entregue. Se você precisar de endereços IP públicos adicionais, entre em contato com o Suporte técnico da Equinix. Endereços adicionais não são consecutivos. Em caso de dúvidas sobre o uso de largura de banda extra, serviços adicionais relacionados à Internet, como a funcionalidade Anti-DDoS ou IDS/IPS ou o uso de mais de cinco números de IP públicos, entre em contato com o gerente de conta da Equinix.
As VLANs são aplicadas para disponibilizar conectividade externa dentro do VDC. Disponibilizamos estas redes como redes externas no seu VDC.
