Roteamento direto

O roteamento direto permite que dispositivos em uma rede se comuniquem diretamente entre si, sem a necessidade de roteadores intermediários. É normalmente usado em redes pequenas, onde todos os dispositivos estão conectados ao mesmo segmento ou sub-rede de rede. Os protocolos de roteamento direto não envolvem algoritmos de roteamento complexos nem a troca de informações de roteamento entre dispositivos. Em vez disso, eles dependem do conhecimento que os dispositivos têm da topologia da rede e de sua capacidade de se comunicarem diretamente uns com os outros.

O Roteamento Direto suporta o Protocolo de Redundância de Roteador Virtual (VRRP). O Equinix Internet Access (EIA) de porta dupla foi projetado para resiliência do serviço, e não para agregação de largura de banda. O tráfego originado pelo cliente (em direção à internet) deve sempre ser enviado para o endereço IP virtual (VIP) do VRRP do EIA para garantir disponibilidade ideal. O tráfego de saída do EIA (do EIA em direção ao cliente) pode, em alguns casos, ser enviado por ambas as portas/conexões do VRRP. No entanto, os clientes não devem esperar compartilhamento total da carga do tráfego do EIA para o cliente. Ambas as portas operam como um único serviço lógico com um único compromisso de largura de banda. O design de porta/conexão dupla oferece redundância, não aumento de capacidade.

Fontes de sub-redes IP​

As opções disponíveis para as sub-redes IP da LAN usadas pelos serviços EIA são descritas aqui. Consulte Alocação de Endereços IP para obter mais informações.

Direto único​

Essa configuração utiliza uma rede plana, ou seja, não há roteamento de rede.

Para IPs atribuídos pela Equinix, os endereços IP padrão atribuídos pela Equinix são /30 para IPv4 e /64 para IPv6. O primeiro octeto é reservado para o roteador Equinix.

Para IPs atribuídos pelo cliente, use seus próprios endereços IP públicos para a LAN. Suas sub-redes devem ter no mínimo /24 para IPv4 ou /48 para IPv6. Atribua um endereço de roteador Equinix do seu intervalo de IPs.

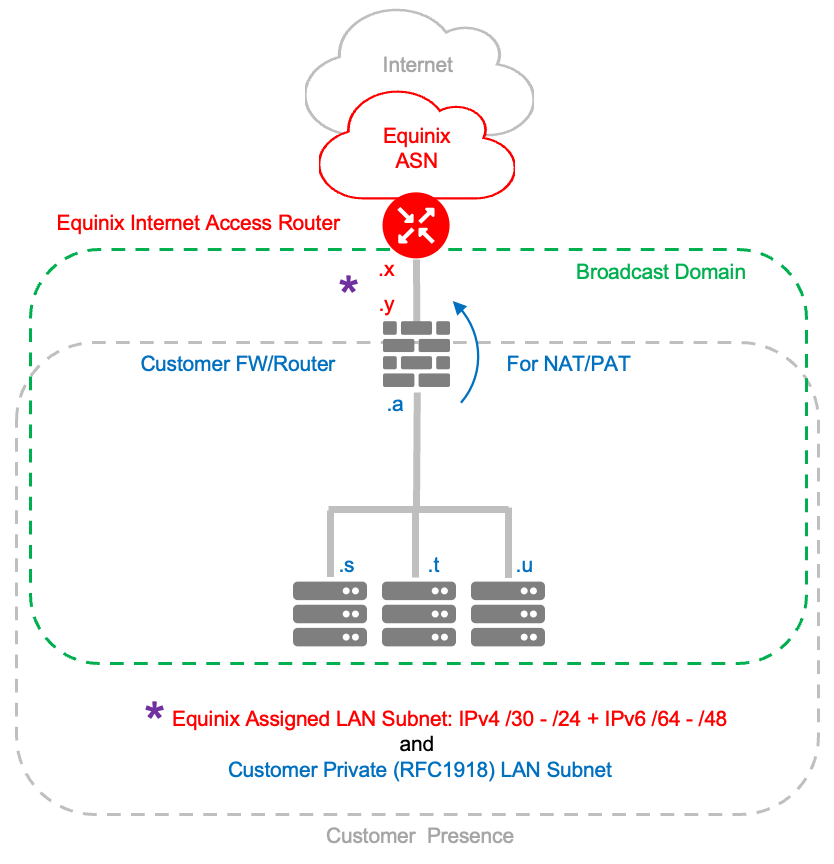

Para executar a Tradução de Endereços de Rede (NAT) ou a Tradução de Endereços de Porta (PAT), você precisa fornecer seu próprio roteador ou firewall.

Direto duplo​

Para IPs atribuídos pela Equinix, a Equinix atribui um intervalo padrão /29 para endereços IPv4 e /64 para endereços IPv6 na sua sub-rede LAN. Os três primeiros octetos são reservados para a Equinix nesta ordem: IP VRRP da Equinix, IP Primário da Equinix e IP Secundário da Equinix. O gateway do cliente aponta para o IP VRRP da Equinix.

Exemplo:

Network149.97.230.128/29
Equinix VRRP IP149.97.230.129
Equinix Primary IP149.97.230.130
Equinix Secondary IP149.97.230.131

Para IPs atribuídos pelo cliente, use seus próprios endereços IP públicos para a LAN. Suas sub-redes devem ter no mínimo /24 para endereços IPv4 ou /48 para endereços IPv6. Atribua endereços de roteador Equinix do seu intervalo de IP.

A comutação de proteção é o processo pelo qual seu equipamento alterna entre roteadores com base no monitoramento de mensagens de saudação. Você deve fornecer a rede de múltiplos acessos (comutação de camada 2) necessária para os anúncios VRRP entre o roteador principal e o cliente.

Você deve fornecer a rede de comutação entre seus switches de camada 2.

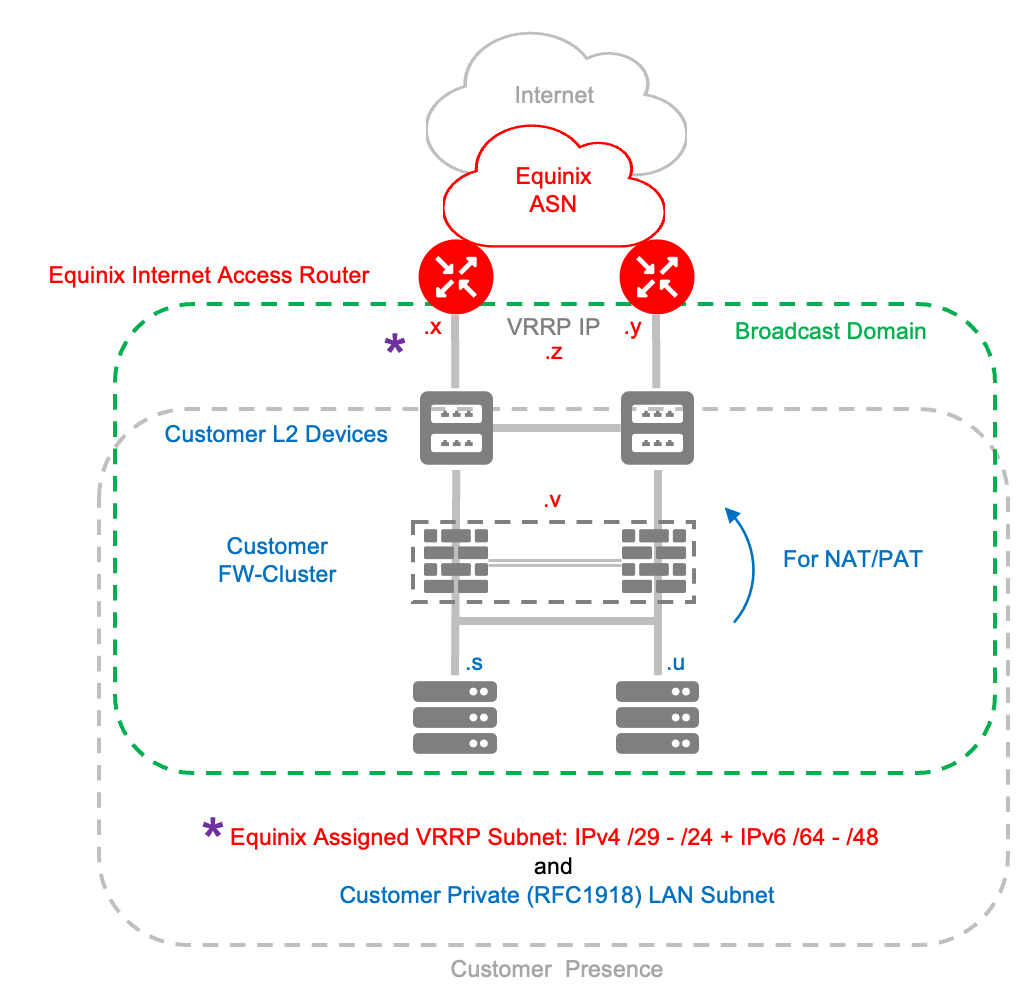

Para executar NAT ou PAT, você deve fornecer seu próprio roteador ou firewall atrás de seus switches de camada 2, conforme mostrado:
