Tipos de Porta

Ao encomendar sua porta Fabric, escolha entre Ethernet Virtual Private Line (EVPL) baseada em VLAN usando encapsulamento 802.1Q ou 802.1ad, ou Ethernet Private Line (EPL) baseada em porta sem marcação.

• EVPL ports can create multiple VCs from a Fabric port, segmenting traffic based on the VLAN assigned to the VC. You can order Fabric ports with either encapsulation option (Dot1q or QinQ) to obtain point-to-multipoint capabilities over Equinix Fabric.

• EPL ports can only create one VC between the two ports to pass traffic, including any VLANs, transparently without traffic segmentation.

observação

Unidades Máximas de Transmissão (MTU) - As portas no Equinix Fabric são configuradas com um tamanho de MTU padrão de 9100 bytes.

Portas Ethernet Virtual Private Line (EVPL)

O Equinix Fabric consegue várias interconexões na mesma porta física usando o encapsulamento 802.1Q (Dot1q) ou 802.1ad (Q-in-Q) baseado em VLAN.

• IEEE 802.1Q – Também conhecido como Dot1q, este é o protocolo de trunking de rede padrão da indústria que suporta múltiplas VLANs na mesma interface física e define como a marcação de VLAN é usada em quadros Ethernet para criar redes logicamente separadas. Os clientes devem atribuir um único ID de VLAN a cada VC para obter a separação do tráfego. Embora improvável, os clientes do Fabric podem tecnicamente criar até 4094 VCs a partir de uma porta Dot1q, usando todas as VLANs disponíveis.

• IEEE 802.1ad – Também conhecido como Q-in-Q, empilhamento de VLAN e dupla marcação, este protocolo é baseado no 802.1Q, mas utiliza duas etiquetas 802.1Q em vez de uma. Possui uma etiqueta externa ou etiqueta s (às vezes chamada de etiqueta de serviço ou etiqueta do provedor de serviços) e uma etiqueta interna ou etiqueta c (também chamada de etiqueta do cliente, 802.1ad). O Q-in-Q é frequentemente usado por provedores de serviço para estender até 4.094 VLANs de clientes usando apenas uma etiqueta de provedor de serviços.

O tráfego será redirecionado para a Conexão Virtual (VC) correspondente configurada no Equinix Fabric. Se o tráfego for marcado com uma VLAN não mapeada para uma VC ou chegar sem marcação, o tráfego será descartado na entrada.

Tradução de VLAN

O Equinix Fabric é essencialmente um Fabric de comutação de Camada 2, permitindo que você crie uma conexão em uma VLAN e o Equinix a traduza automaticamente para uma VLAN no segmento Ethernet de destino (lado z), de acordo com a definição da VLAN nesse segmento.

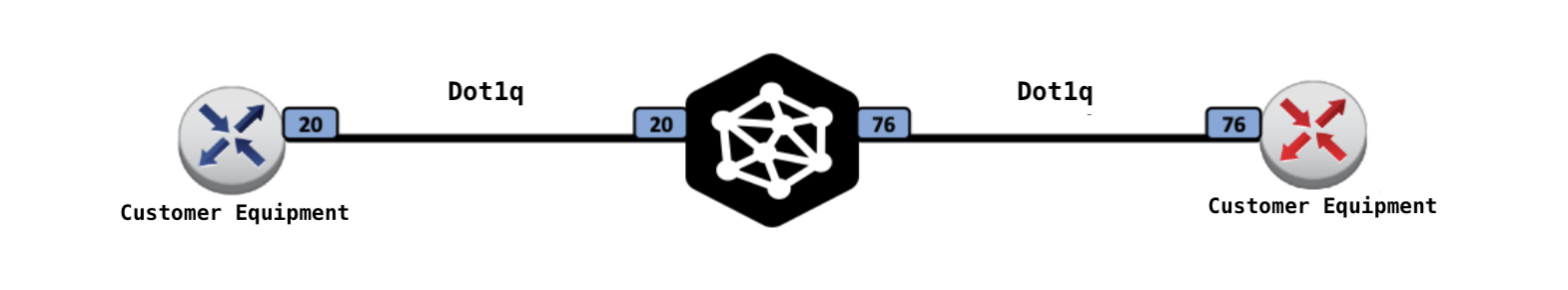

Dot1q para Dot1q

A Equinix traduz as tags Dot1q dos lados A e Z.

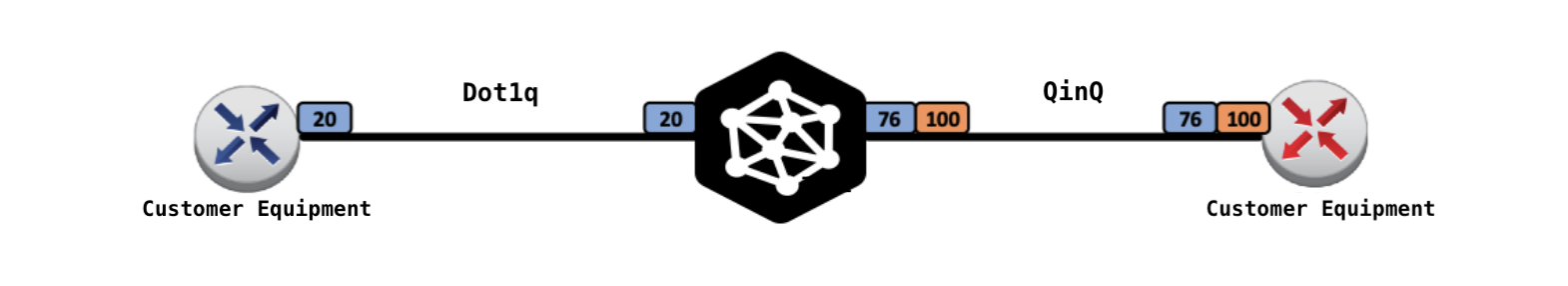

Dot1q para QinQ

A tag Dot1q do lado A é removida e o quadro é enviado pela interface do lado Z com a combinação s-tag.c-tag definida no lado Z inserida no quadro.

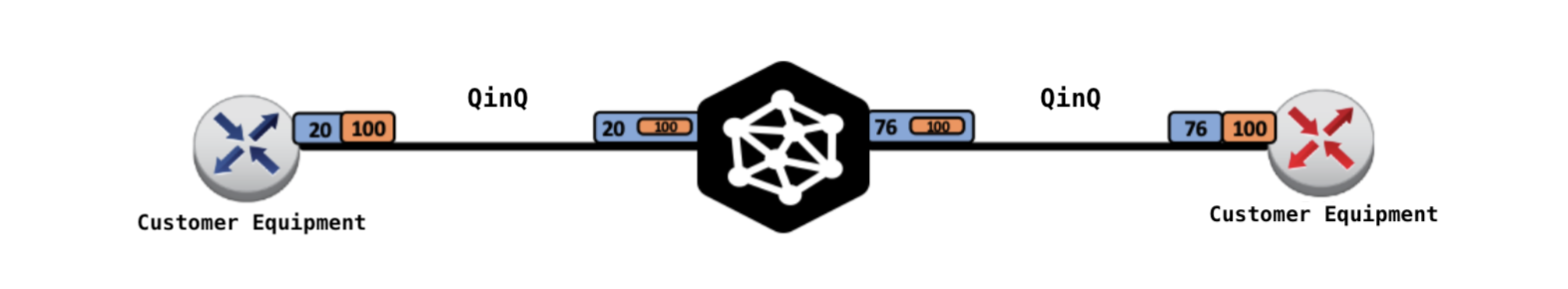

QinQ para QinQ

O quadro é tunelado, a S-Tag (VLAN externa) é traduzida e o quadro encapsulado é preservado.

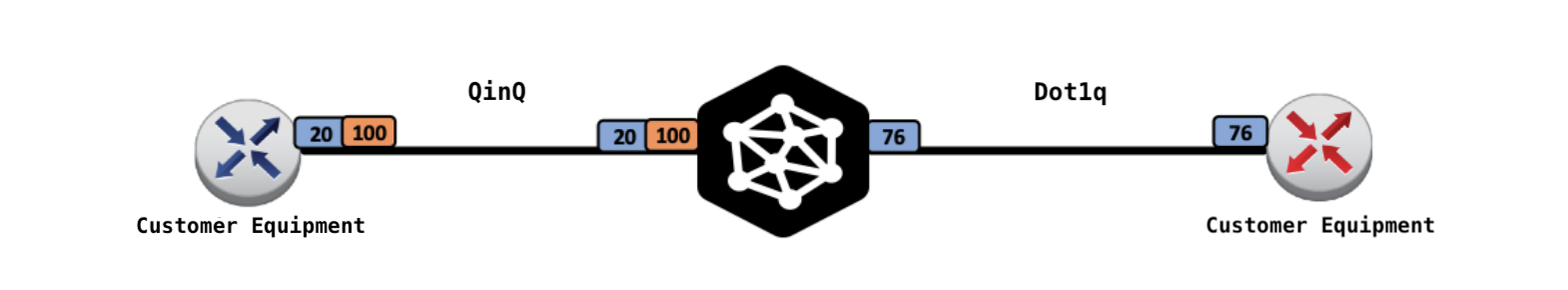

QinQ para Dot1q

A combinação s-tag.c-tag do lado A é removida e o quadro é enviado para a interface do lado Z com a tag Dot1q do lado Z inserida no quadro.

Exemplo

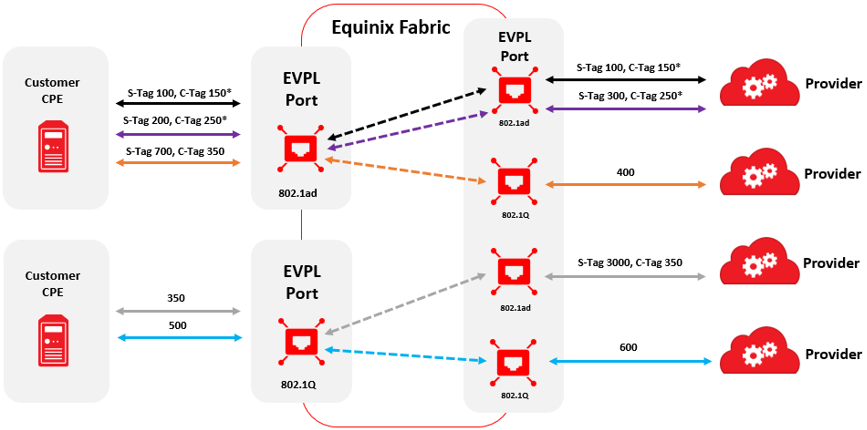

O diagrama abaixo é um exemplo complexo mostrando tanto o EVPL configurado para 802.1ad quanto o 802.1Q com as seguintes características:

• Múltiplas etiquetas podem ir para o mesmo fornecedor.
• As etiquetas múltiplas podem ir para diferentes fornecedores.
• O tráfego sem escalonamento é abandonado.
• As etiquetas sem destino são descartadas.
• O Equinix Fabric não reconhece tags internas (Customer Tag, também conhecida como C-Tag) ao criar VCs entre duas portas 802.1ad. O Fabric faz correspondências somente na tag externa (Service Tag, também conhecida como S-Tag).
• O Equinix Fabric pode traduzir todas as tags, exceto quando passa entre duas portas 802.1ad (o Equinix Fabric não reconhece as tags internas e não consegue traduzi-las).

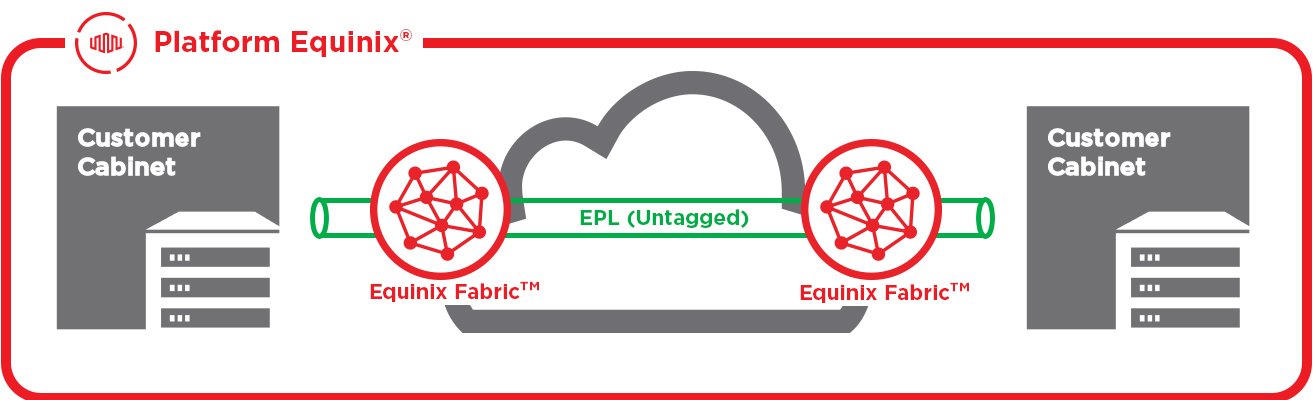

Portas Ethernet Linha Privada (EPL)

Nas portas EPL, o tráfego com VLAN marcada, sem marcação ou uma combinação de ambas é transportado tal como está entre as duas portas.

Cada porta EPL permite uma única conexão, sem separação de tráfego. Os usuários podem transmitir várias VLANs por meio de uma conexão EPL, mas a Equinix simplesmente repassará as VLANs sem processá-las.

Exemplo

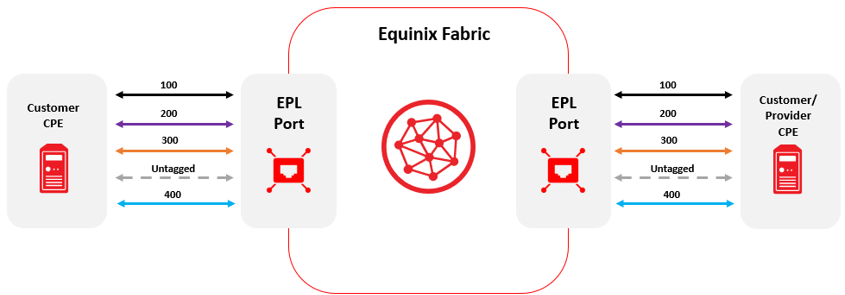

O diagrama abaixo é um exemplo complexo mostrando o uso da LPE em Tecido Equinix. Os VCs de LPE têm as seguintes características:

• Eles são altamente transparentes - todos os quadros Ethernet, exceto os quadros de pausa, passam por EPL.
• Todo o tráfego que entra num porto EPL sairá para o porto EPL de extremo extremo.
• O Equinix Fabric não reconhece todo o tráfego dentro do EPL VC; a tradução de VLAN não é suportada.
• O LPE requer dois portos e apenas dois portos.
• Apenas um VC é criado entre os portos do EPL.
