Conectividade redundante por meio da borda da rede

Aqui estão alguns exemplos de casos de uso para redundância do EquinixFabric Cloud Router fornecida por meio de conexões com o Network Edge:

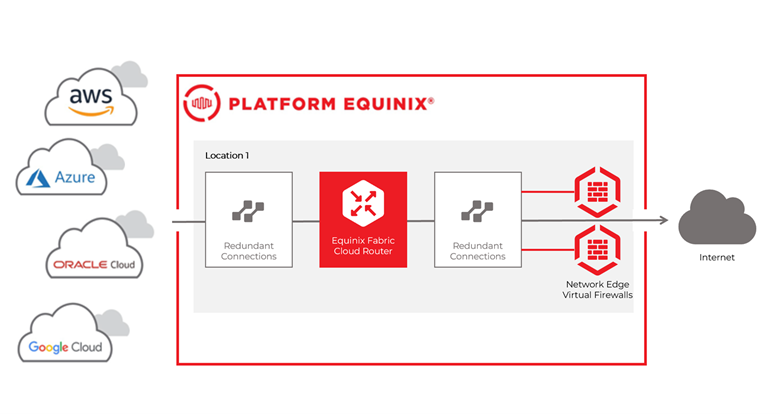

Os clientes do Fabric Cloud Router que implantam aplicativos multicloud podem querer aproveitar ao máximo um ponto de acesso seguro, redundante e centralizado em redes remotas. O Equinix Fabric permite que os usuários criem conexões redundante entre o Fabric Cloud Router e o Network Edge para dispositivo virtuais, a fim de fornecer conectividade de internet de alta disponibilidade às redes privadas conectadas ao Cloud Router.

  • conectividade local gratuita entre o Fabric Cloud Router e os dispositivos Network Edge, até 1 Gbps.
  • redundância pronta para uso na rede Equinix Fabric ao criar conexões redundante com dispositivos redundante do Network Edge .
  • Uma variedade de dispositivos virtuais e modelos de implantação do Network Edge suportados para fornecer conectividade segura e de alta disponibilidade.
  • Opções de configuração de roteamento flexíveis para gerenciar preferências de rota/ conectividade entre o Fabric Cloud Router e os dispositivos virtuais redundante do Network Edge .

Conexões com dispositivos virtuais redundantes​

Os usuários podem criar conectividade redundante para um par de dispositivos Network Edge redundantes, que atuam como dispositivos virtuais autônomos ativos/ativos. Mais informações sobre dispositivos Network Edge redundantes estão disponíveis em Opções de Alta Disponibilidade no Network Edge.

Além disso, um Grupo de Links de Dispositivos (DLG) pode ser usado para fornecer conectividade entre os dispositivos virtuais redundantes, para gerenciamento de alta disponibilidade. Consulte Link de Dispositivos para obter mais detalhes.

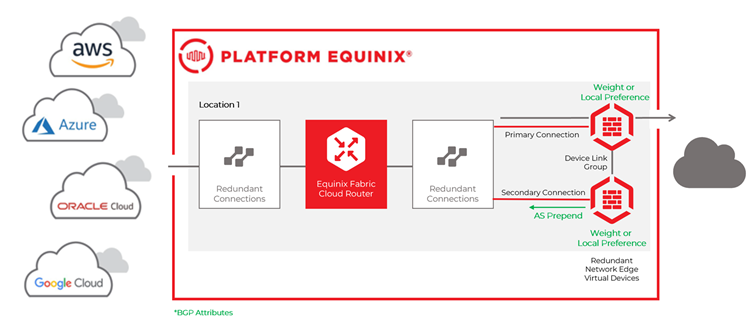

A preferência de rota entre o Fabric Cloud Router e os dispositivos virtuais pode ser influenciada pelo uso de atributos conhecidos do Border Gateway Protocol (BGP). Isso permite que os clientes garantam que todo o tráfego seja enviado na conexão primária para o dispositivo virtual primário. A conexão secundária pode ser usada como uma conexão de failover para o tráfego.

Uma maneira de garantir que a conexão primária e o dispositivo virtual tenham preferência para o tráfego é usar a seguinte configuração de BGP nos dispositivos virtuais:

  • Para influenciar o tráfego dos dispositivos virtuais para o Cloud Router:

    • Configure um Peso maior para as rotas aprendidas do Roteador na Nuvem no Dispositivo Virtual Primário.
    • Alternativamente, se o peso não for suportado no dispositivo virtual, você pode configurar uma Preferência Local maior para rotas aprendidas do Fabric Cloud Router no Dispositivo Virtual Primário.

  • Para influenciar o tráfego do Cloud Router para os dispositivos virtuais:

    • Para as rotas padrão anunciadas pelo Dispositivo Virtual Secundário, você pode usar o AS Prepend para informar ao Roteador na Nuvem que essa rota é menos preferencial.

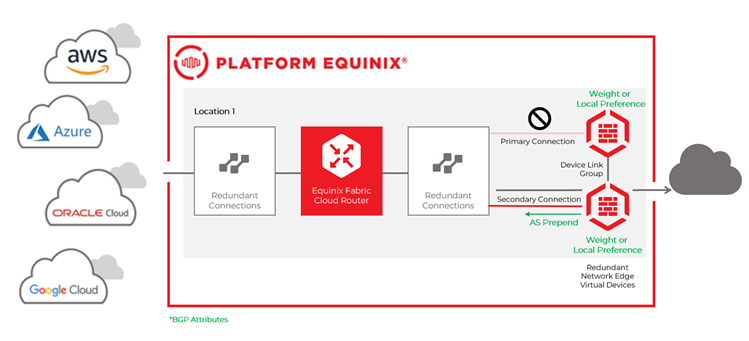

Em caso de falha do dispositivo virtual primário ou da conexão primária, o tráfego do Cloud Router falha para a conexão secundária.

Conexões com clusters de borda de rede​

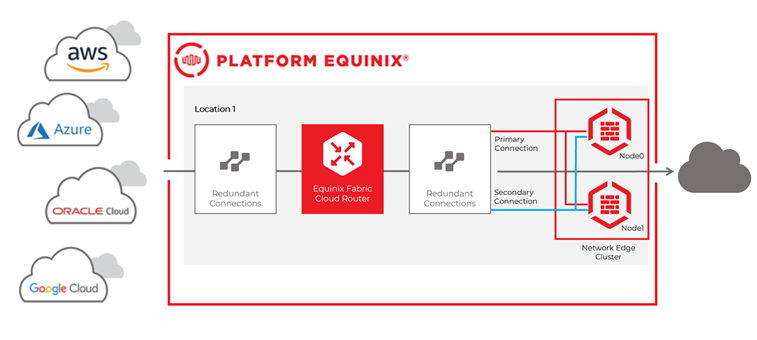

Os usuários do Cloud Router podem criar conectividade redundante com o cluster Network Edge, que atua como um par de dispositivos virtuais ativo/em espera. Mais informações sobre clusters Network Edge estão disponíveis em Opções de Alta Disponibilidade no Network Edge.

Para clientes que implantam topologias redundante usando clusters do Network Edge, o nó ativo no cluster pode ser considerado o proprietário de ambas as sessões BGP / conexões com o Fabric Cloud Router. A redundância é fornecida tanto para as conexões quanto para os nós do cluster do Network Edge .

A preferência de rota entre o Cloud Router e o cluster do Network Edge pode ser influenciada pelo uso de atributos BGP conhecidos. Isso permite que os clientes garantam que todo o tráfego seja enviado na conexão primária para o dispositivo virtual primário. A conexão secundária pode ser usada como uma conexão de failover para o tráfego. Lembre-se de que o nó ativo é o proprietário de ambas as sessões BGP, portanto, a configuração BGP em ambos os nós deve ser a mesma.

Uma maneira de garantir que a conexão primária seja a preferida para o tráfego é usar a seguinte configuração de BGP nos nós do cluster:

  • Para influenciar o tráfego dos nós do cluster para o Cloud Router:

    • Configure um Peso maior para rotas aprendidas do Cloud Router na Conexão Primária para ambos os nós.
    • Como alternativa, se o peso não for suportado nos dispositivos virtuais, você pode configurar uma Preferência Local mais alta para rotas aprendidas do Cloud Router na Conexão Primária em ambos os nós.

  • Para influenciar o tráfego do Cloud Router para os nós do cluster:

    • Para as rotas anunciadas da Conexão Secundária em ambos os nós, você pode aproveitar ao máximo o AS Prepend para informar ao Cloud Router que esse caminho secundário é menos preferencial.

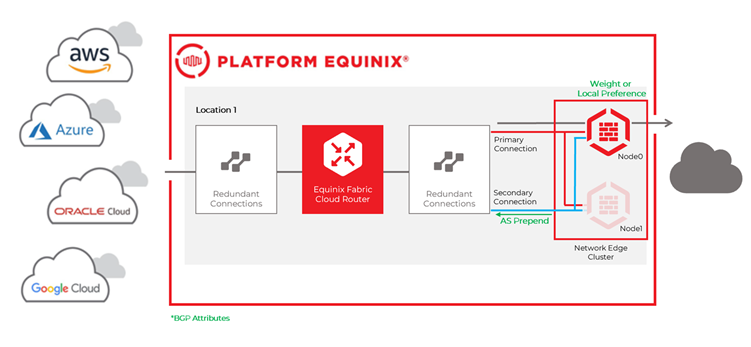

Em caso de falha da conexão primária, o tráfego do Cloud Router falha para a conexão secundária.

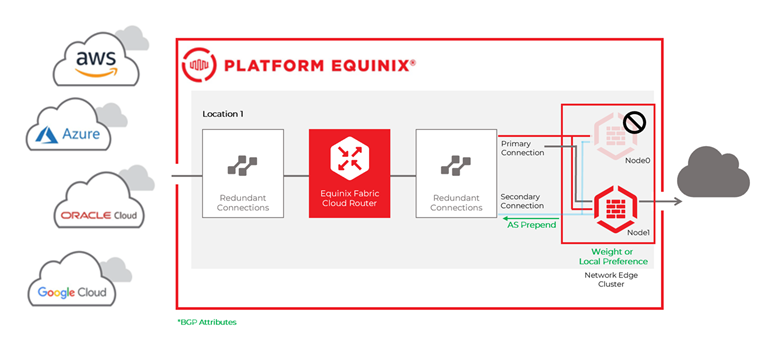

A falha do nó primário no cluster do Network Edge mantém a sessão BGP primária ativa em relação ao Cloud Router, mas agora ela está ativa no nó secundário.

Conexões com dispositivos virtuais georredundantes​

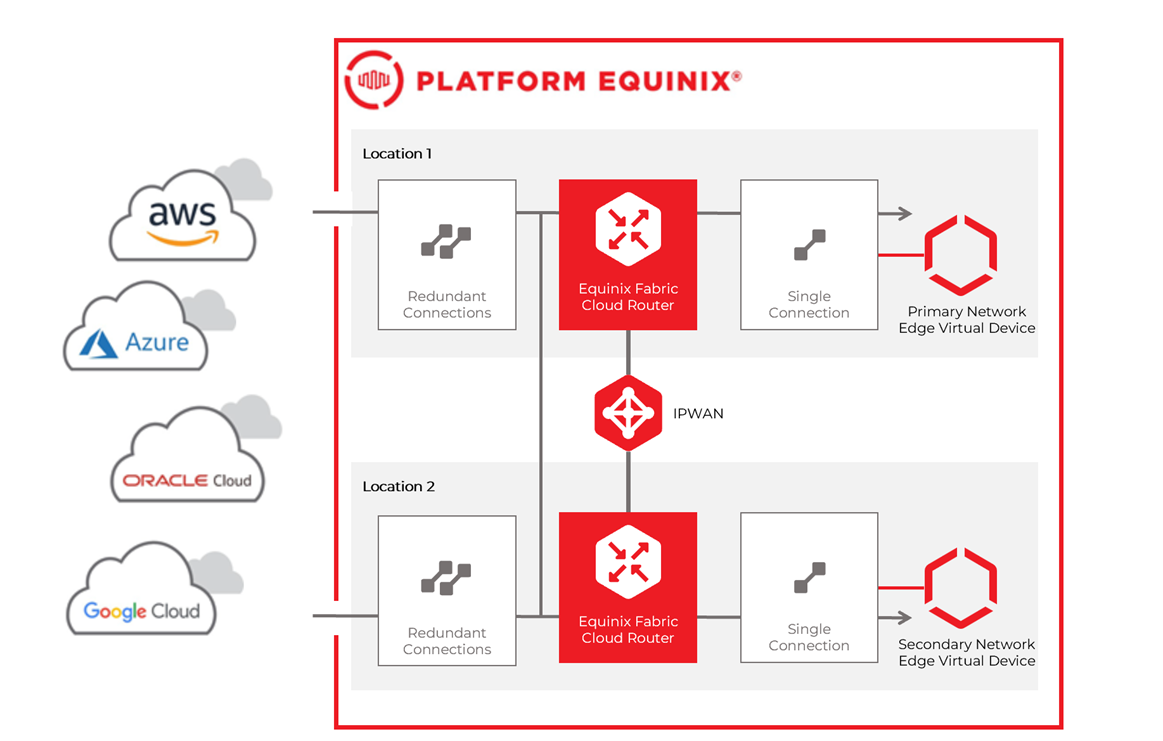

Os usuários podem aproveitar redes IP-WAN e conexões únicas de um par de roteadores Fabric Cloud para dispositivos de borda de rede redundantes localizados em diferentes regiões metropolitanas. Esses dispositivos virtuais são considerados georredundantes. Essa arquitetura de redundância visa proteger contra falhas de data center em uma determinada localização. Mais informações sobre dispositivos de borda de rede georredundantes estão disponíveis em Alcance a resiliência por meio da georredundância.

Este caso de uso permite que os usuários conectem aplicativos de cloud e outros ativos do Equinix Fabric a dispositivos virtuais redundante localizados em dois locais área metropolitana diferentes.
