Conectividade redundante de data center Five9

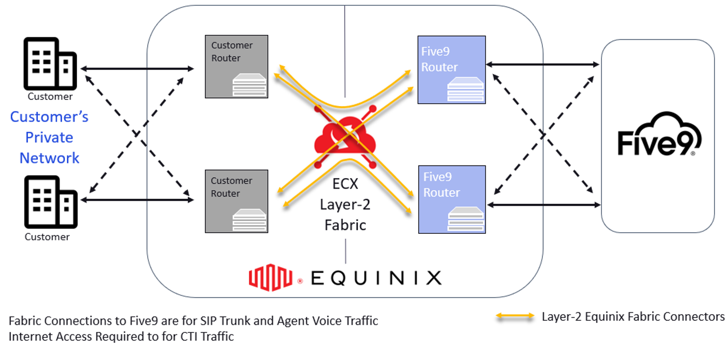

Este tópico explica as etapas para se conectar aos locais de data center redundantes Five9 no Equinix Fabric . O processo envolve a conexão ao Five9 com portas Fabric redundante duplas e conexões virtuais de camada 2 do Fabric .

observação

A Five9 recomenda que os data centers Equinix dos clientes residam na mesma região que os data centers Equinix da Five9.

Arquiteturas de sites Dual Five9​

Para clientes que se conectam a dois locais Five9, as seguintes arquiteturas são recomendadas pela Five9:

  • Arquitetura 1 – Sites Duplos, Porta Dupla: (recomendado): Cada site ou local do cliente se conecta a dois data center Five9 com dois roteadores do cliente conectados a duas portas Equinix Fabric . Isso garante um SLA de disponibilidade de 99,999%.

  • Arquitetura 2 – Sites Duplos, Porta Única: Cada site ou local do cliente se conecta a dois data center Five9 com um único roteador/switch do cliente conectado a uma única porta Equinix Fabric . Isso garante um SLA de disponibilidade de 99,9%.

  • Arquitetura 3 – Site único, Porta dupla: o site ou local do cliente se conecta a dois locais de data center Five9 com dois roteadores de cliente conectados a portas duplas do Equinix Fabric .

  • Arquitetura 4 – Site único, Porta única: o site ou local do cliente se conecta a dois locais de data center Five9 com um único roteador de cliente conectado a uma única porta Equinix Fabric .

Arquiteturas de sites Five9 individuais​

Para clientes que se conectam a um único site Five9, as seguintes arquiteturas são suportadas:

  • Arquitetura 5 – Sites duplos, Porta dupla, site Five9 único: cada site ou local do cliente se conecta a um único local de data center Five9 com dois roteadores de cliente conectados a portas Equinix Fabric duplas.

  • Arquitetura 6 – Sites duplos, Porta única, site Five9 único: cada site ou local do cliente se conecta a um único local de data center Five9 com um único roteador de cliente conectado a uma única porta Equinix Fabric .

  • Arquitetura 7 – Sites únicos, Porta dupla, site Five9 único: o site ou local do cliente se conecta a um único local de data center Five9 com dois roteadores de cliente conectados a portas Equinix Fabric duplas.

  • Arquitetura 8 – Sites únicos, Porta dupla, site Five9 único: o site ou local do cliente se conecta a um único local de data center Five9 com dois roteadores de cliente conectados a portas duplas do Equinix Fabric .

Pré-requisitos​

Antes de criar conexões virtuais com o serviço Five9 usando portas Fabric, você deve ter:

  • Uma conta do Equinix Fabric, com as seguintes funções do IAM atribuídas: Fabric Connections Manager.

  • Pelo menos duas portas Fabric, cada uma em locais área metropolitana separados.

Arquitetura 1 – Sites duplos, Portas duplas​

Para esta arquitetura, os clientes criariam um total de 8 Conexões Virtuais entre dois sites diferentes. O fluxo de trabalho para a Arquitetura 1 é o seguinte:

Primeiro local do cliente​

  1. Faça login no [Equinix Fabric.

  2. No menu Conexões, selecione Criar conexão.

  3. Clique no cartão Provedor de Serviços e digite Five9 no campo de busca .

  4. Clique em Criar conexão.

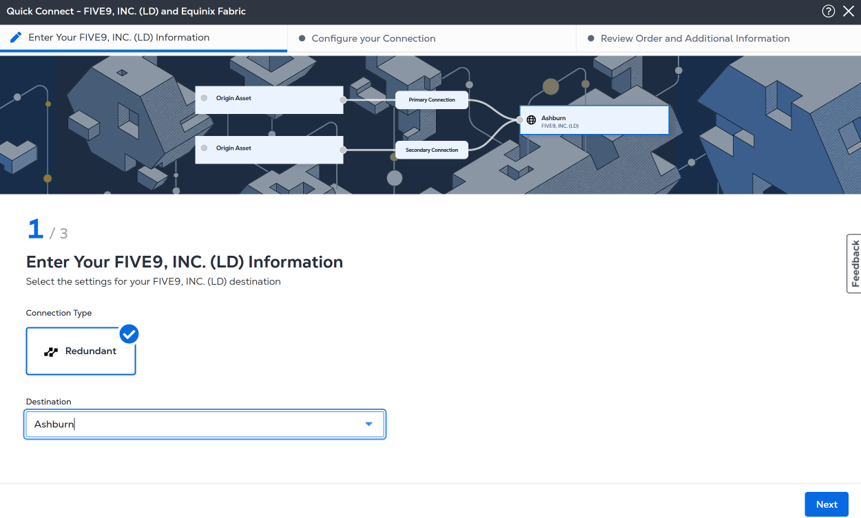

  5. Selecione o primeiro local de destino Five9 ao qual você gostaria de conectar a (por exemplo, Ashburn).

  6. Clique em Avançar.

  7. Selecione Porta como Tipo de Ativo de Origem.

  8. Na seção Conexão primária:

    1. Selecione a Porta de Fabric Primária no primeiro local do cliente (por exemplo, Asburn). Certifique-se de que a porta seja de prioridade Primária.
    2. Digite o nome da conexão principal.
    3. Selecione uma largura de banda.
    4. Insira uma ID de VLAN (aplicável às portas Dot1q) ou uma Tag de VLAN do Cliente (tag C) e uma Tag de VLAN de Serviço (tag S) (aplicável às portas Qinq).

  9. Na seção Conexão Secundária:

    1. Selecione uma Porta de Fabric Secundária no primeiro local do cliente (por exemplo, Asburn). Certifique-se de que a porta seja de Prioridade Secundária.
    2. Digite o nome da conexão secundária.
    3. Selecione uma largura de banda.
    4. Insira uma ID de VLAN (aplicável às portas Dot1q) ou uma Tag de VLAN do Cliente (tag C) e uma Tag de VLAN de Serviço (tag S) (aplicável às portas Qinq).

  10. Clique em Avançar.

  11. Forneça os endereços e-mail dos destinatários para serem notificados sobre o status da conexão.

  12. (Opcional) Insira ou adicione o número do pedido de compra.

  13. (Opcional) Forneça um identificador de referência do cliente, que ajudará a identificar este pedido na sua fatura.

  14. Revise os detalhes da conexão e clique em Criar conexão.

observação

Clique em Mostrar resumo do Pedido para ver detalhes do pedido e informações sobre preços de conexão .

Após a criação das conexões, a topologia ficará assim:

  1. Repita as etapas 2 a 14. Desta vez, selecione o segundo local área metropolitana da Five9 (por exemplo, Chicago). Use as mesmas portas de Fabric Primário e Secundário no primeiro local do cliente.

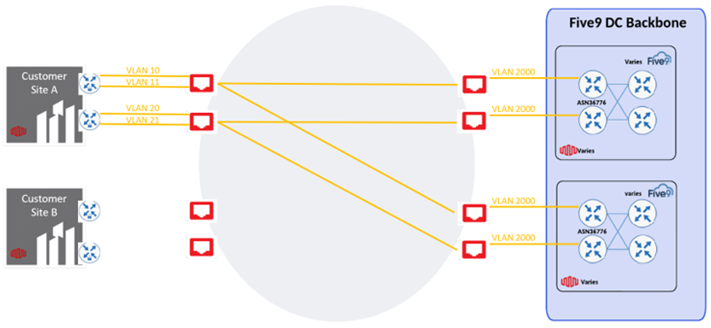

Após repetir os passos para um segundo par de conexões redundantes com o Five9, a topologia será a seguinte:

Segundo local do cliente​

Para o segundo site do cliente, siga as mesmas etapas para o primeiro cliente, desta vez usando as portas do Fabric disponíveis no local do segundo cliente.

  1. Repita os passos 2 a 14 para o primeiro cliente. Selecione a primeira localização área metropolitana da Five9 (por exemplo, Ashburn) e selecione as portas primária e secundária no segundo cliente.

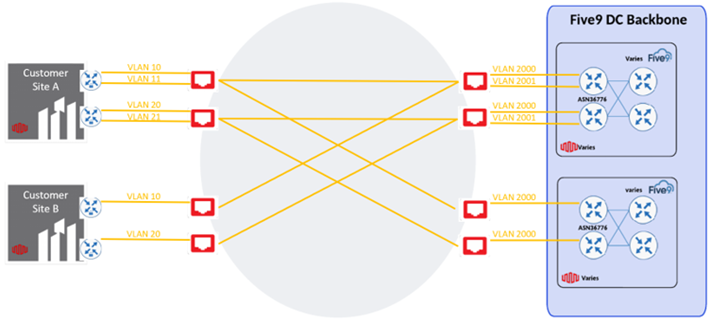

  2. Após repetir as etapas para o primeiro par de conexões redundante do segundo local do cliente, a topologia será a seguinte:

  1. Crie o último par de conexões redundante para o local desejado para os serviços Five 9 repetindo as etapas 2 a 14.

  2. Selecione o segundo local área metropolitana Five9 (por exemplo, Chicago) e selecione as portas de Fabric primária e secundária no segundo local do cliente.

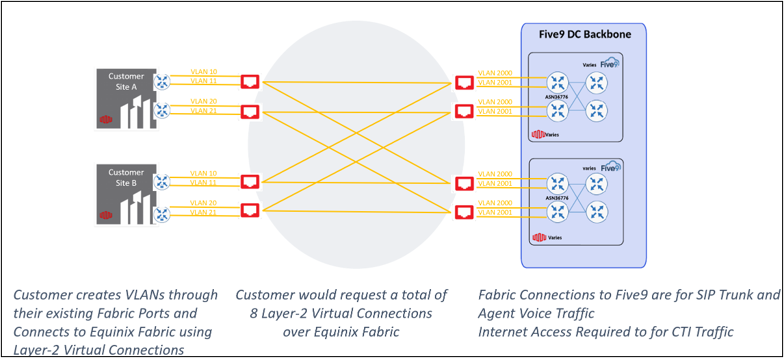

Depois que o último par de conexões redundante do segundo site do cliente tiver sido criado em direção ao Five9, a topologia de arquitetura final aparecerá da seguinte forma:

Arquitetura 2 – Sites duplos, Porta única​

Para esta arquitetura, os clientes criariam um total de 8 Conexões Virtuais entre dois sites diferentes. O fluxo de trabalho para a Arquitetura 2 é o seguinte:

Primeiro Site do Cliente​

  1. Crie as conexões com o primeiro site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

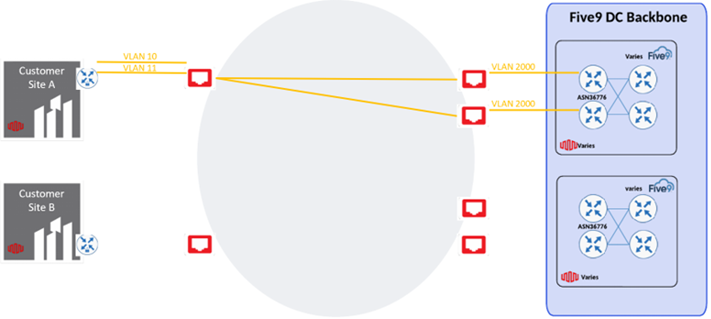

Após a criação das conexões, a topologia ficará assim:

  1. Repita os passos 2 a 14. Desta vez, selecione a segunda localização metropolitana da Five9 (por exemplo, Chicago). Use a mesma porta de malha e IDs de VLAN diferentes para cada conexão.

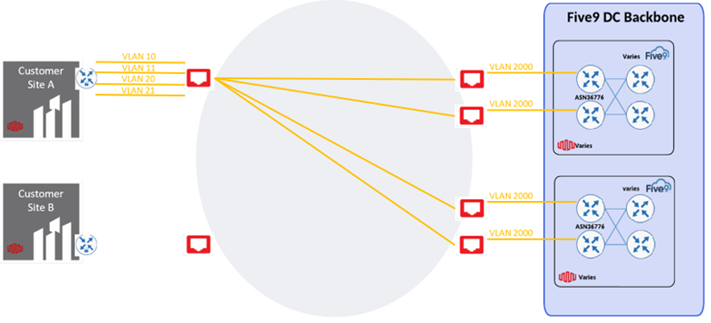

Após repetir os passos para um segundo par de conexões redundantes com o Five9, a topologia será a seguinte:

Segundo local do cliente​

Repita as etapas de criação de conexão descritas para o primeiro site do cliente, mas desta vez use a porta Fabric disponível no segundo site do cliente.

  1. Repita os passos 2 a 14. Selecione a primeira localização metropolitana da Five9 (por exemplo, Ashburn). Use a mesma porta de malha e IDs de VLAN diferentes para cada conexão.

Após repetir as etapas para o primeiro par de conexões redundante do segundo local do cliente, a topologia será a seguinte:

  1. Crie o último par de conexões redundantes para o segundo local desejado para os serviços Five9, repetindo os passos 2 a 14. Desta vez, selecione o segundo local metropolitano da Five9 (por exemplo, Chicago). Use a mesma porta de malha e IDs de VLAN diferentes para cada conexão.

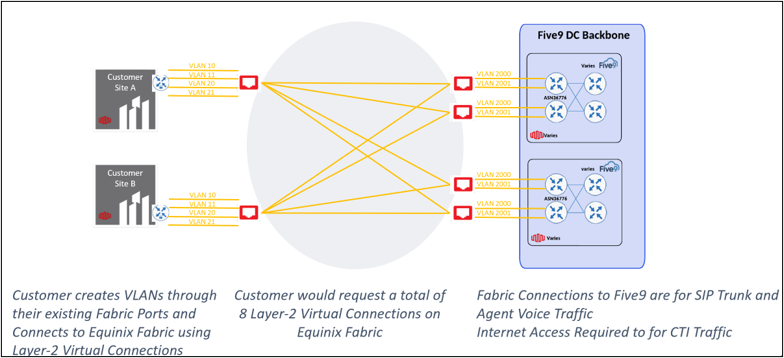

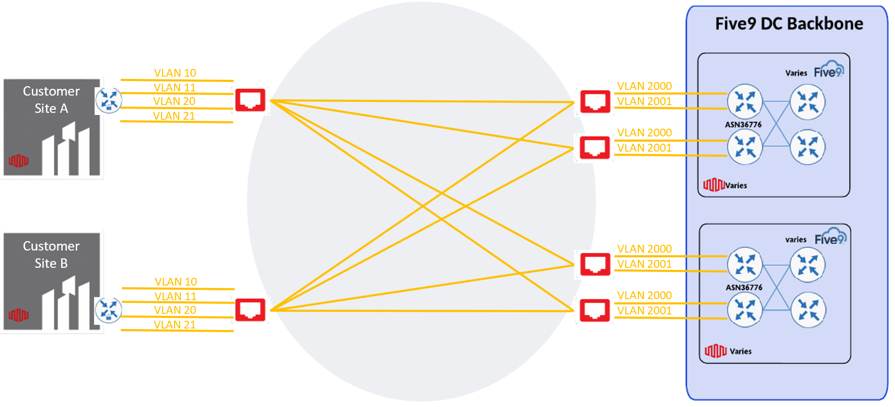

Depois que o último par de conexões redundante do segundo site do cliente tiver sido criado em direção ao Five9, a topologia de arquitetura final será a seguinte:

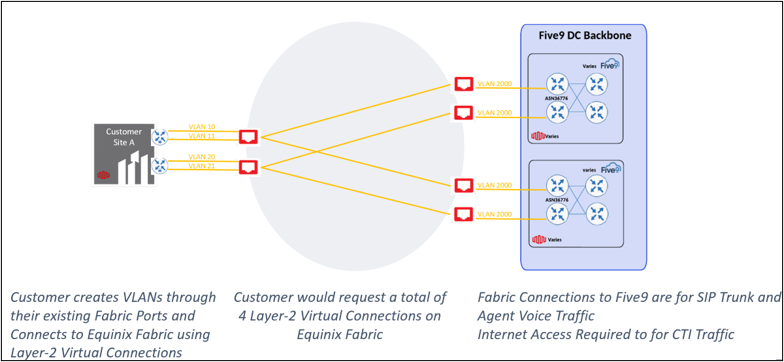

Arquitetura 3 – Site Único, Portas Duplas​

Para esta arquitetura, os clientes criariam um total de 4 Conexões Virtuais a partir de um único site. O fluxo de trabalho para a Arquitetura 3 é o seguinte:

Site de cliente único​

  1. Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

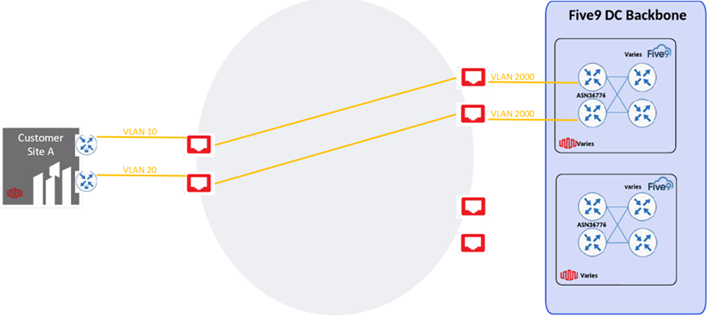

Após a criação das conexões, a topologia ficará assim:

  1. Repita os passos 2 a 14. Desta vez, selecione a segunda localização metropolitana da Five9 (por exemplo, Chicago). Use as mesmas portas de Fabric Primária e Secundária na localização do cliente.

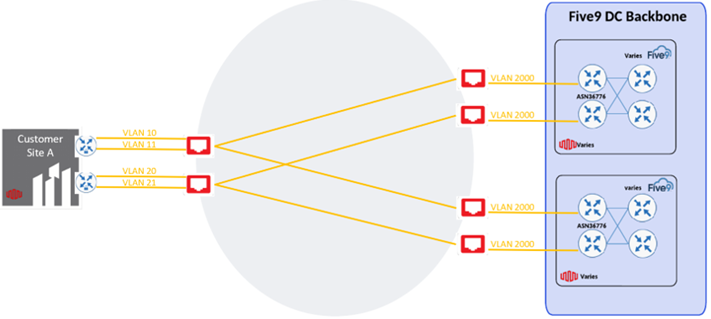

Após repetir os passos para um segundo par de conexões redundantes com o Five9, a topologia será a seguinte:

Arquitetura 4 – Local Único, Porta Único​

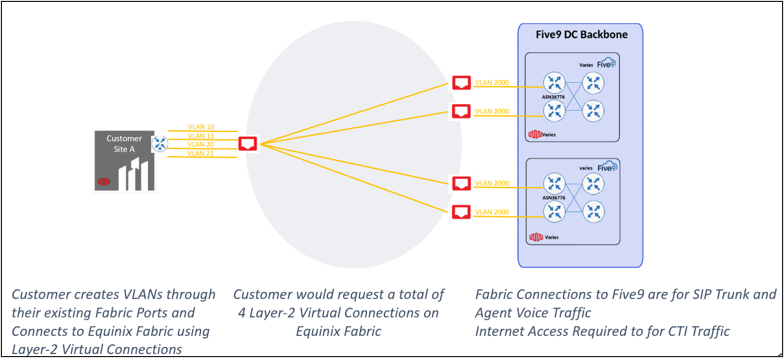

Para esta arquitetura, os clientes criariam um total de 4 Conexões Virtuais a partir de um único site. O fluxo de trabalho para a Arquitetura 4 é o seguinte:

Site de cliente único​

  1. Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

Após a criação das conexões, a topologia ficará assim:

  1. Repita os passos 2 a 14. Desta vez, selecione a segunda localização metropolitana da Five9 (por exemplo, Chicago). Use a mesma porta de malha e IDs de VLAN diferentes para cada conexão.

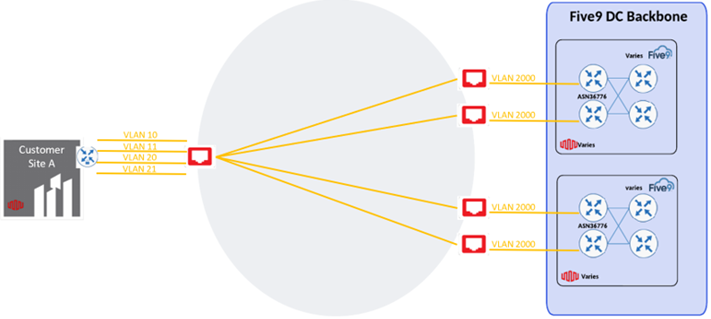

Após repetir os passos para um segundo par de conexões redundante ao Five9, a topologia será a seguinte:

Arquitetura 5 – Sites duplos, Portas duplas, site único Five9​

Primeiro Site do Cliente​

Para esta arquitetura, os clientes criariam um total de 4 Conexões Virtuais entre dois sites diferentes. O fluxo de trabalho para a Arquitetura 5 é o seguinte:

Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

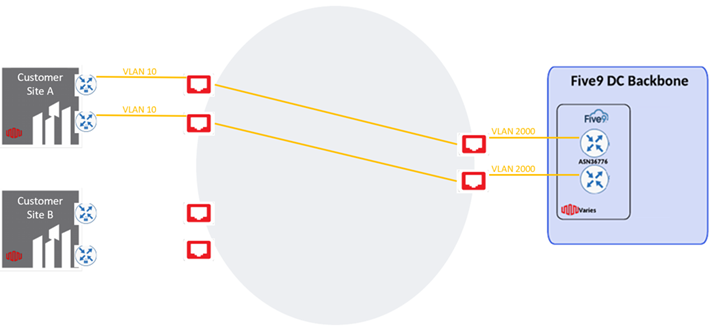

Uma vez criadas as conexões, a topologia ficará assim:

Segundo local do cliente​

Para o segundo site do cliente, os clientes devem seguir etapas semelhantes às descritas para o primeiro site do cliente, mas agora usando as portas do Fabric disponíveis no segundo local do cliente.

Repita os passos 2 a 14. Selecione a localização metropolitana Five9 única (por exemplo, Ashburn) e selecione as portas Primária e Secundária na segunda localização do cliente.

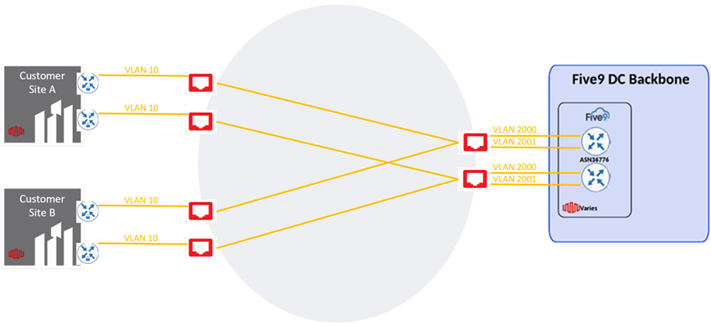

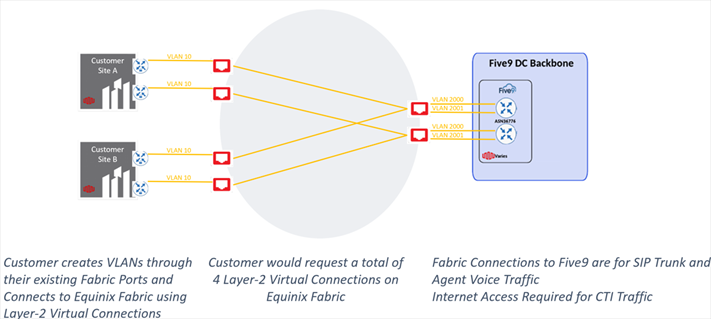

Após repetir as etapas para as conexões redundante do segundo local do cliente, a topologia final será a seguinte:

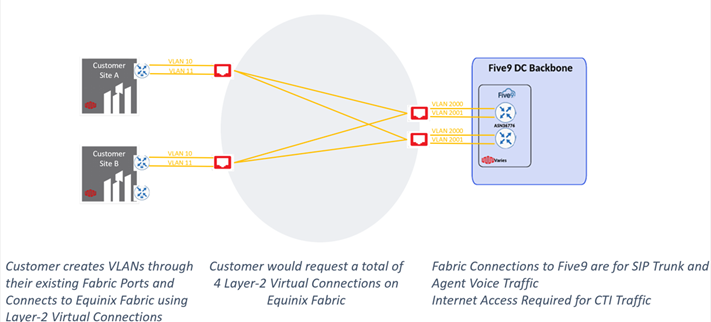

Arquitetura 6 – Sites duplos, Porta única, site Five9 único​

Primeiro Site do Cliente​

Para esta arquitetura, os clientes criariam um total de 4 Conexões Virtuais entre dois sites diferentes. O fluxo de trabalho para a Arquitetura 6 é o seguinte:

Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

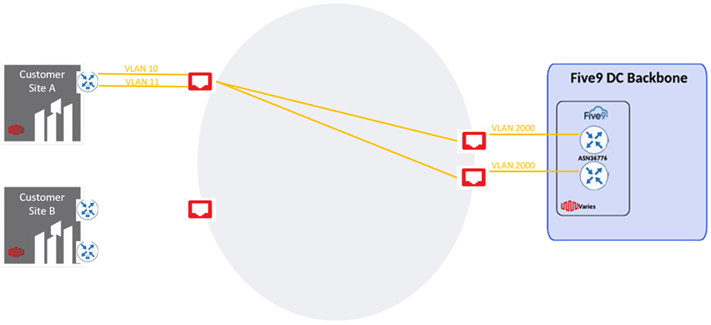

Uma vez criadas as conexões, a topologia ficará assim:

Segundo local do cliente​

Repita as etapas de criação de conexão descritas para o primeiro site do cliente, mas agora usando a porta do Fabric disponível no segundo site do cliente.

Repita os passos 2 a 14. Selecione a localização metropolitana Five9 única (por exemplo, Ashburn). Use a mesma porta Fabric e IDs de VLAN diferentes para cada conexão.

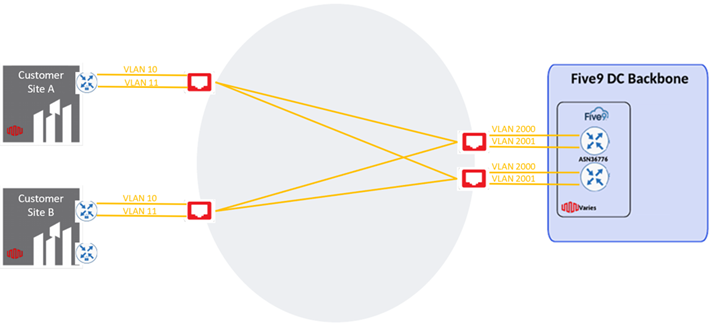

Após repetir as etapas para as conexões redundante do segundo local do cliente, a topologia final será a seguinte:

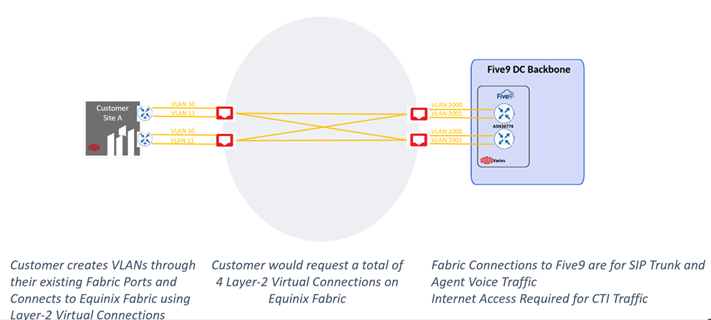

Arquitetura 7 – Site único, Portas duplas, site único Five9​

Site de cliente único​

Para esta arquitetura, os clientes criariam um total de 4 Conexões Virtuais a partir de um único site. O fluxo de trabalho para a Arquitetura 7 é o seguinte:

Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

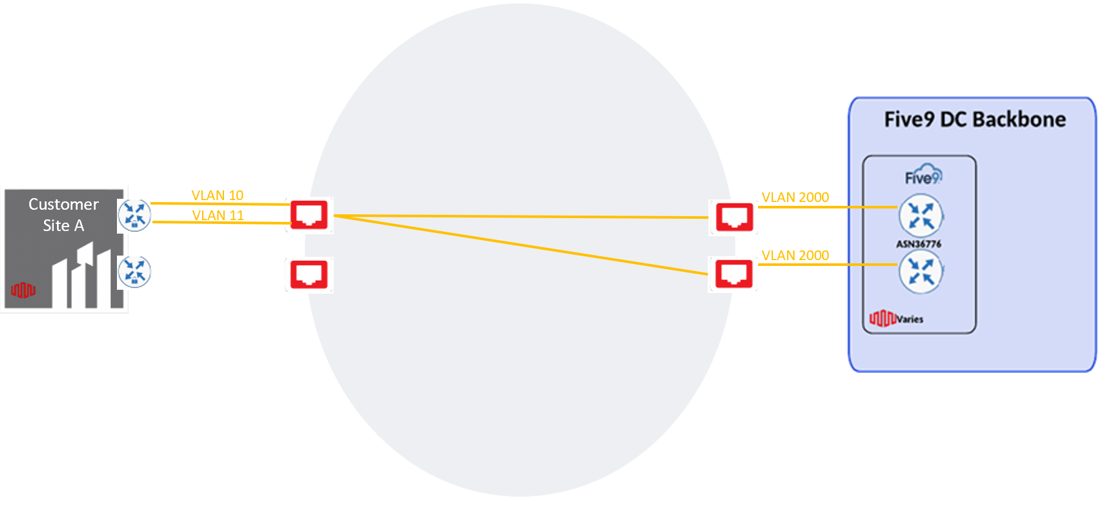

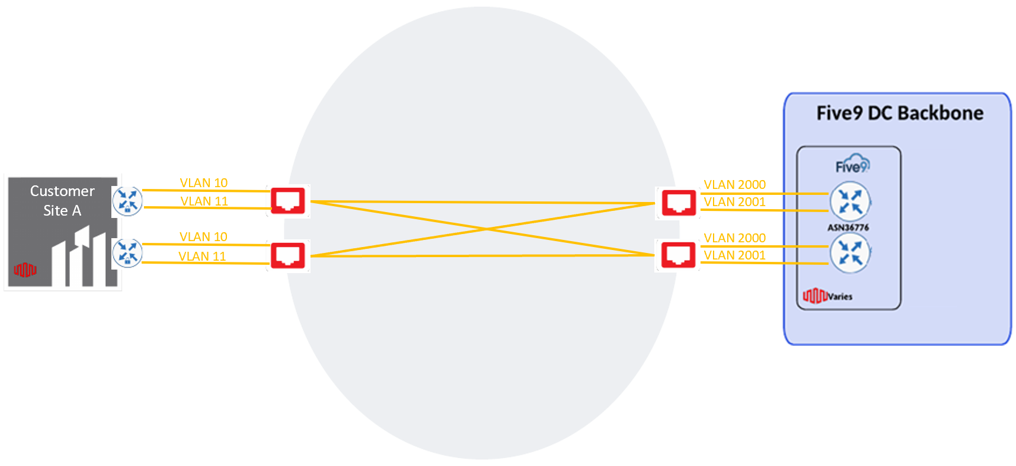

Uma vez criadas as conexões, a topologia ficará assim:

Repita os passos 2 a 14. Desta vez, use a porta secundária no site único do cliente para conectar-se ao site único da Five9.

Após repetir os passos para um segundo par de conexões redundante ao Five9, a topologia será a seguinte:

Arquitetura 8 – Local Único, Porta Único, Local Único Five9​

Para esta arquitetura, os clientes criariam um total de 2 Conexões Virtuais a partir de um único site. O fluxo de trabalho para a Arquitetura 8 é o seguinte:

Crie as conexões com o site do cliente conforme instruído nos primeiros 14 passos em Arquitetura 1.

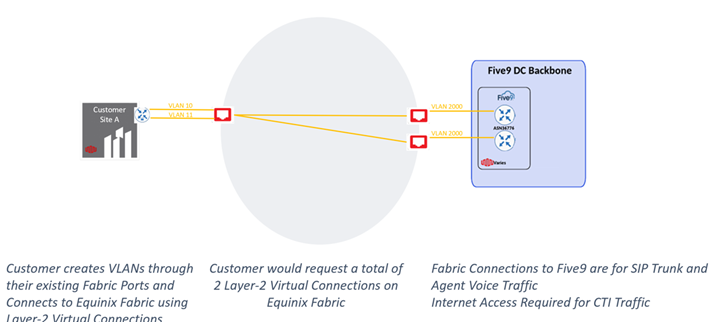

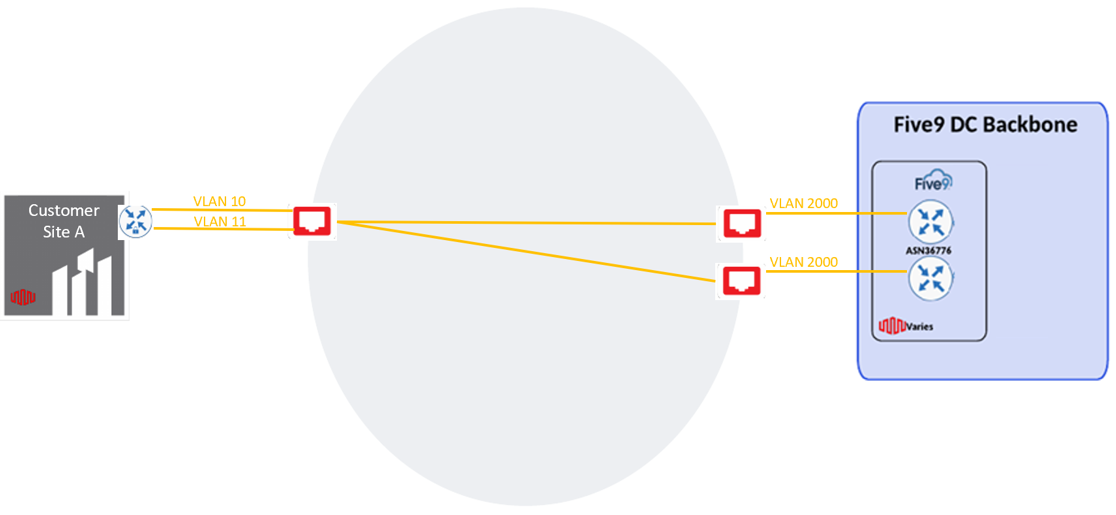

Uma vez criadas as conexões, a topologia final ficará assim:
