Secure Cabinet com energia baseada em kVA
Este é o nosso rack personalizado construído sob medida. Com o respaldo de um SLA (Service Level Agreement, Contrato de Nível de Serviço) robusto, esse produto permite que você se conecte entre as maiores redes, entre elas e por meio delas.
O Secure Cabinet com Energia Baseada em kVA está disponível globalmente e pode ser instalado em um cage compartilhado ou privado de um IBX. Este produto você licenciar e energia um ou mais racks em um ambiente IBX compartilhado. O(s) rack(s) e a energia são cobrados com base na quantidade de CabE e kVA alocados a você. Acessórios compatíveis estão disponíveis para instalação por nossos técnicos de IBX . A Equinix realiza todas as instalações de racks e circuitos de energia .
Os gabinetes de segurança estão localizados no andar de colocation, levando em consideração o alinhamento dos corredores quentes e frios. Os clientes devem instalar seus equipamentos dentro do gabinete para permitir o fluxo de ar adequado. Consulte Contenção de Ar para obter mais informações.
Este produto é mais adequado para usuários com necessidades de personalização. Para gabinetes padrão prontos para uso comercial, consulte Secure Cabinet Express. Para níveis mais altos de personalização, consulte Secure Cabinet - Using Customer-Provided Cabinet.
Para ver informações sobre suas implantações de Secure Cabinet existentes, consulte Visualizar seus ativos de colocation no portal. Para fazer alterações na implantação do seu gabinete, consulte Modificar sua implantação de colocation.
Características
Os recursos do Secure Cabinet incluem:
- Um gabinete fornecido pela Equinix onde você pode instalar seu equipamento, com portas dianteiras e traseiras com trava.
- Um ponto de demarcação (localizado dentro do gabinete) para interconexão/conexões cruzadas.
- Um painel de conexão de fibra monomodo dentro do gabinete permite a interconexão de produtos e serviços.
- O gerenciamento de cabos pode suportar com segurança qualquer mídia diretamente para o ponto de demarcação dentro do gabinete.
- A capacidade de consumir energia até um limite de consumo contratado (medido em kVA).
- Você pode solicitar um número razoável de tomadas elétricas.
- Você pode solicitar a instalação ou desinstalação de circuitos de energia conforme necessário.
- A opção de instalar suas próprias PDUs.
- Várias configurações de circuito de energia/fiação para atender aos requisitos de energia do seu equipamento
As opções de densidade de energia disponíveis, demarcação e tipos de rack/rack podem variar de acordo com o IBX e o país.
Complementos
Opções adicionais que estão disponíveis como acessórios:
- Acessórios do rack, como prateleiras e parafusos
- Patch panels, cabos
- Filtros de linha, painéis de fusíveis
- Gerenciamento de cabos dentro do rack fechado
- Organização em Escada
- Segurança aprimorada (como cartões de proximidade, dispositivos de segurança com PIN e vigilância por vídeo dedicada ao gabinete)
A Equinix realiza todas as instalações de gabinetes e circuitos de energia.
Potência integrada
Um Secure Cabinet padrão inclui circuitos de energia redundantes integrados que oferecem alta disponibilidade para suas necessidades críticas de rede e carga de trabalho de computação distribuída. Os circuitos de energia são selecionados para atender às suas necessidades de energia - esses circuitos oferecem densidade de energia no local para uma variedade de cargas de energia para atender às suas necessidades e garantir que as cargas sejam suficientemente suportadas.
Circuitos
- A energia AC condicionada é fornecida ao gabinete por meio de um circuito de energia AC.
- A energia DC condicionada é fornecida ao rack por meio de um circuito de energia DC.
A tensão e a amperagem disponíveis variam de acordo com o país.
Você pode contratar um único circuito (primário), mas, para resiliência da infraestrutura, recomendamos que você use um par de circuitos de energia redundantes. Um par de circuitos de energia redundante é:
- Um par de circuitos correspondentes (tanto em termos de tensão quanto de amperagem)
- Alimentado por diversos sistemas UPS
Você tem a opção de distribuir a carga de energia entre os dois circuitos no par de circuitos de energia redundante, mas a carga não deve exceder a capacidade de um único circuito. Isso garante que um único circuito possa suportar a carga total em caso de falha do circuito.
O tipo de soquete ou receptáculo usado para cada circuito é específico do país, da tensão e da amperagem. Ele é instalado acima do rack ou, em alguns data centers IBX de piso elevado, sob o piso abaixo do rack.
O consumo máximo permitido em qualquer circuito é igual ao kVA utilizável pelo circuito, que varia de acordo com a região:
| Region | Maximum Allowable Draw (in amps) |
|---|---|
| APAC | 100% of the size of the circuit |
| EMEA | 100% of the size of the circuit |
| AMER | 80% of the size of the circuit (for 120/208V circuits) 100% of the size of the circuit (for 240/415V circuits) |
Limites de consumo
Cada Secure Cabinet com energia baseada em kVA possui um limite de consumo de energia, medido em kVA. Um limite de consumo é o consumo máximo de energia suportado por um secure cabinet(e permitido contratualmente).
O draw cap não limita o número de circuitos de energia que podem ser instalados.
Para clientes que precisam de energia AC e DC, o limite de consumo deve ser dividido entre o consumo de energia AC e DC.
Um limite de consumo de 5 kVA pode ser dividido em 4 kVA de energia CA e 1 kVA de energia DC .
O limite de consumo é dividido em kVA de energia AC e kVA de energia DC com base no consumo de energia AC e DC esperado no rack. O kVA de alimentação AC mais o kVA de alimentação DC devem ser exatamente iguais ao limite de consumo.
Se você solicitar mais de um Secure Cabinet em um IBX, esses racks poderão ou não ser instalados na mesma área segura. Vários Secure Cabinets instalados na mesma área de segurança recebem um limite de capacidade agregado.
A capacidade total instalada de todos os circuitos primários não deve exceder duas vezes o limite de consumo.
Classificações de racks
Cada gabinete seguro possui uma Classificação de Gabinete (Cabinet Rating) equivalente ao consumo máximo de energia permitido no gabinete, conforme as Políticas Globais do IBX. A classificação também indica os recursos de refrigeração necessários para suportar o gabinete.
Vários Secure Cabinets em um IBX ou em uma área segura podem ter classificações de rack diferentes. A soma das classificações dos racks de todos os racks instalados na mesma área segura deve ser menor ou igual ao limite de capacidade agregado.
A classificação do gabinete não limita o número de circuitos de energia que podem ser instalados no gabinete.
Um Cabinet Equivalent, ou CabE, é uma unidade de medida igual ao espaço total de cage necessário para suportar um Secure Cabinet (e seu espaço de corredor quente e frio associado). Por exemplo, um espaço de 10 CabE pode suportar 10 Secure Cabinets.
A classificação média de CabE é usada para determinar a densidade geral de energia de um conjunto de Secure Cabinets. A classificação média do CabE é igual ao quociente do limite de consumo (em kVA) dividido pela quantidade de armários de segurança instalados em uma área segura.
Suponha que você licencie dois armários de segurança em uma mesma área segura; um armário tem uma Potência Nominal de 4 kVA e o outro tem uma Potência Nominal de 5 kVA. A capacidade de consumo total desses dois armários de segurança é de 9 kVA (4 kVA + 5 kVA = 9 kVA). A Potência Nominal Média do Armário (CabE) é de 4,5 kVA (9 kVA ÷ 2 armários = 4,5 kVA).

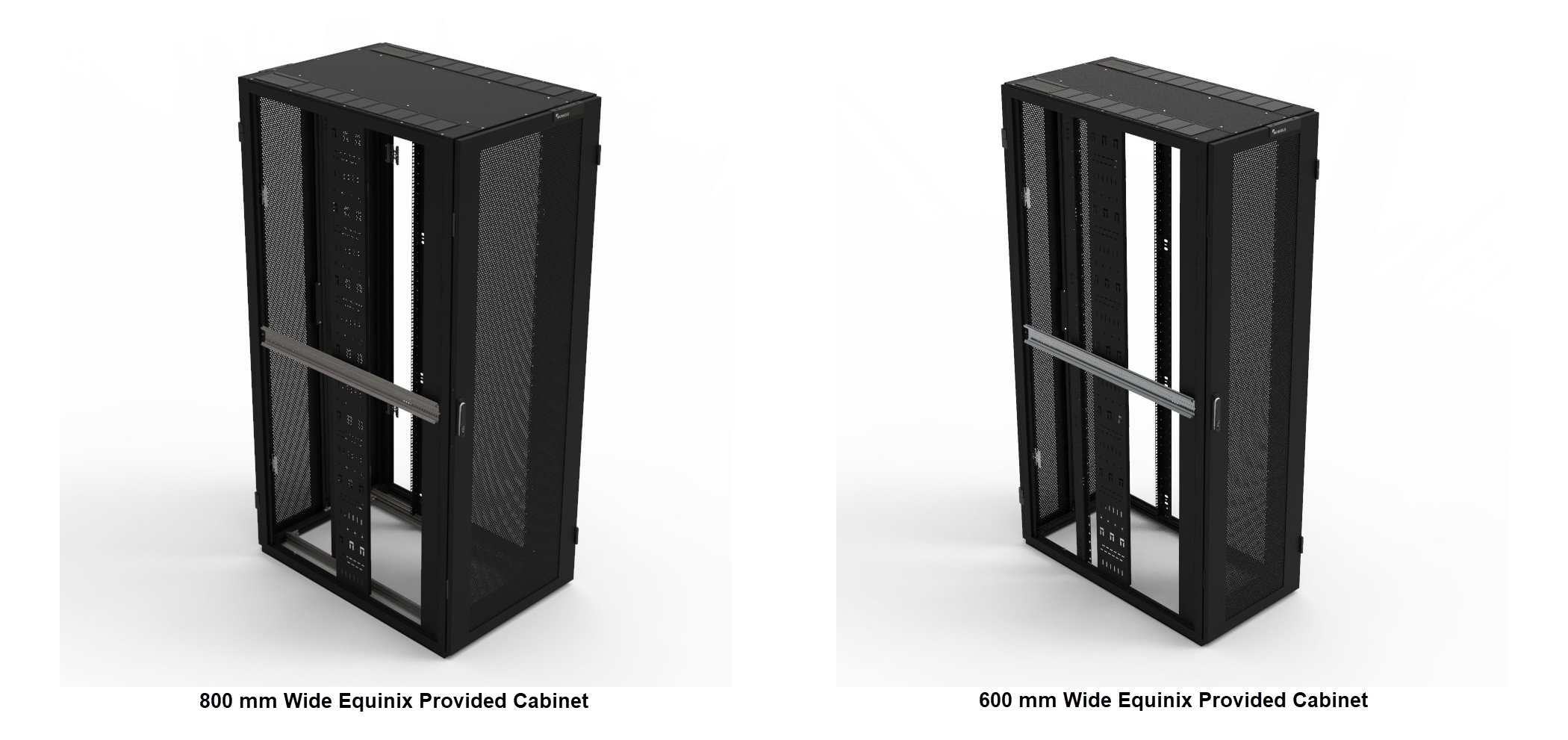

Especificações do Rack fornecidas pela Equinix
EMEA
| Availability | Bulgaria, Finland, France, Germany, Ireland, Italy, Netherlands, Oman, Poland, Portugal, Spain, Sweden, Switzerland, Turkey, UAE, UK |
|---|---|
| Dimensions | Widths: 600 mm or 800 mm Depths: 1000 mm or 1200 mm Heights: 2200 mm or 2422 mm Note: Not all cabinet sizes are available in every IBX. Verify availability with your Sales Engineer. |
| Rack Unit Capacity | 2200 mm High: 47U 2422 mm High: 52U |
| Static Load Capacity | 1500 kg |
| Earthing | Fully earthed via central earthing point to Equinix earthing grid |
| Interior | 19 inch profiles: 4 vertical mounting rails with U Marking (1st U at bottom) Adjustability: Front vertical mounting rails set 100 mm from door with stepless depth adjustment Frame: Powder coated aluminum extrusions |
| Doors | Front Door: 80% perforated single front door Rear Door: 80% perforated double rear door Locking: Swivel handles with euro-profile key lock (Standard in Germany) OR Swivel handle with combination lock (Standard in all available locations except Germany) |
| Roof | Modularity: Modular inserts per 100 mm Inserts: Cover Panels, Cable Entry Guides and Brushes |
| Air Flow Management | 80% perforated doors Side skirts Vertical mounting rail seal Blanks / brushes to roof cable entry points |
| Accessories | Cable Management: 200 mm wide cable tray mounted 500 mm from the cabinet Included Accessories: Earthing kit, Universal PDU Mounting Bracket (x2), Height (U) indication on all 4 vertical mounting rails Optional Accessories: 200 mm wide cable tray, 300 mm wide cable tray, Strip to mount cable management to VMR & cable guides, Cable Management rings (10 pcs), Steel cable rings to mount on height profile, Double PDU Mounting bracket |
| Compatible Products | Secure Cabinet (included as part of service) Private Cage (as an installed accessory) EU Business Suite (as an installed accessory) |
Interconexão
Cada Secure Cabinet inclui um ponto de demarcação de rede que compreende um patch panel de fibra monomodo por padrão, do qual podem ser solicitadas cross connect. Uma cross connect permite que o usuário de origem (lado A) conecte um cabo de mídia física a outro usuário (lado Z).
A Equinix exige que todas as interconexões sejam entregues por meio de um ponto de demarcação aprovado pela Equinix. Como prática padrão em nossos centros de dados IBX em todo o mundo, a Equinix fornece painéis de demarcação dentro dos racks para os produtos de Secure Cabinet.
Consulte Conexões Cruzadas para obter mais informações.
Serviços adicionais de racks
Serviços adicionais que complementam os produtos de Secure Cabinet incluem a instalação, configuração e manutenção de uma variedade de acessórios, como:
- Gerenciamento de cabos dentro do rack fechado
- Painéis de conexão e cabos
- Acessórios para racks, como prateleiras e parafusos
- PDUs baseadas em gabinetes
- Filtros de linha e painéis de fusíveis
Consulte Acessórios para gaiolas/gabinetes para obter informações sobre como encomendar acessórios online através do Portal do Cliente Equinix.
Consulte Smart Hands para obter mais informações sobre nossos serviços adicionais de armários.
