Arrefecimento

Para espaços de colocation em data centers, diversas estratégias de resfriamento ajudam a:

  • Direcionar o ar de exaustão quente para longe do equipamento eletrônico.
  • Direcionar o ar resfriado para os equipamentos eletrônicos.
  • Reduzir ou eliminar pontos quentes que podem levar ao superaquecimento e à falha do equipamento.

Soluções de resfriamento de alta densidade na Equinix​

Resfriamento líquido

O método Direct-to-Chip oferece o seguinte:

  • Transferência de calor mais eficiente
  • Refrigeração líquida verdadeira
  • Permite as maiores densidades de potência

Ilustração de um rack resfriado direto ao chip

Resfriamento de ar aumentado

Os permutadores de calor da porta traseira proporcionam o seguinte:

  • Resfriamento de ar aprimorado
  • Não requer adaptação no nível do servidor.

Ilustração de um rack com um trocador de calor da porta traseira

Os refrigeradores em linha oferecem o seguinte:

  • Resfriamento de ar aprimorado
  • Não requer adaptação no nível do servidor.
  • Disponível apenas em ambientes de gaiola.

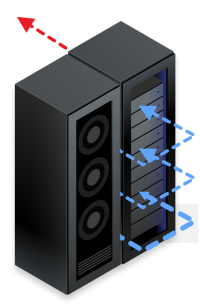

Ilustração de um resfriador em linha ao lado de um rack

Contenção de ar​

Para o seu espaço de colocation, a Equinix utiliza estratégias de contenção de ar em todos os seus data centers para:

  • Direcionar o ar resfriado para o seu equipamento.
  • Reduzir ou eliminar pontos quentes que podem levar ao superaquecimento e à falha do equipamento.
  • Maximizar a eficiência energética dos sistemas de refrigeração.

Cada rack tem um lado frio especificado e um lado quente especificado. É importante que o equipamento seja instalado de acordo com o fluxo de ar condicionado, da seguinte forma:

  • A entrada de ar do equipamento deve estar no lado frio do gabinete.

E

  • A saída (ar quente) do equipamento deve ser direcionada para o lado quente do gabinete.
informações

A instalação do equipamento na direção oposta pode levar a problemas de resfriamento e mau funcionamento do equipamento. Em caso de instalação incorreta, as garantias de serviço da Equinix são invalidadas. Quando tomamos conhecimento desses problemas, a Equinix envia uma notificação de violação de política solicitando que você corrija a instalação.

Para obter mais informações, consulte nossas Diretrizes de instalação do cliente e nossa páginade Projeto de data center.

Benefícios do confinamento do ar​

  • Aumenta a eficiência operacional do centro de dados (reduzindo assim sua pegada de carbono).
  • Reduz o consumo de energia, o consumo de água, os poluentes e os custos com serviços públicos.
  • Otimiza o desempenho operacional/tempo de atividade do seu equipamento.
  • Prolonga a vida útil do seu hardware.
  • Permite maior densidade de equipamentos em rack.
  • Conformidade com os códigos de construção locais.

Métodos de contenção de ar​

Os métodos de contenção de ar mais comuns usados ​​nos data centers da Equinix estão ilustrados abaixo.

observação

As setas vermelhas indicam ar quente; as setas azuis indicam ar frio.

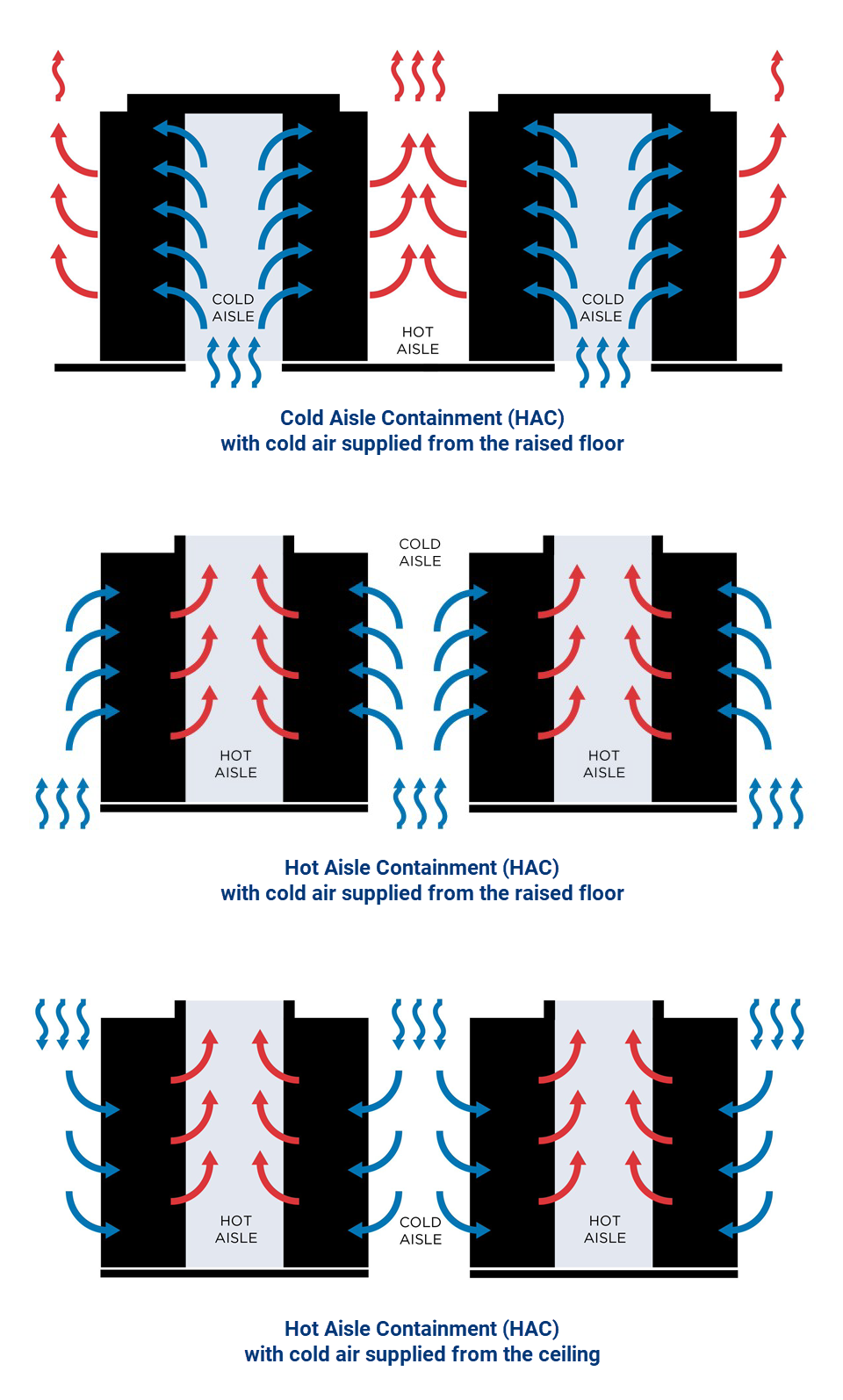

Diagramas de contenção de corredor quente e corredor frio

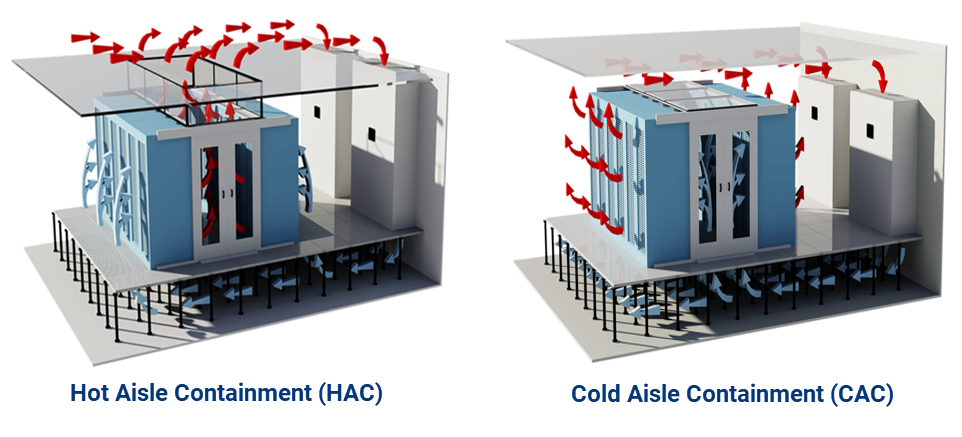

Diagramas de fluxo de ar para contenção de corredor quente e corredor frio

observação

Os métodos de contenção de ar variam de acordo com o data center da IBX, dependendo da configuração da IBX, dos requisitos do código do edifício local e das regulamentações locais de segurança contra incêndio.

Componentes de Contenção de Ar​

A Equinix cobra por tiras de escova, espuma de vedação em rack e acessórios de duto de comutação. Os outros componentes são fornecidos e instalados pela Equinix sem custo adicional para os clientes (na maioria dos casos).

Esses componentes são usados para manter o suprimento de ar resfriado separado do ar quente de exaustão do equipamento. Clique na imagem abaixo para obter detalhes do componente:

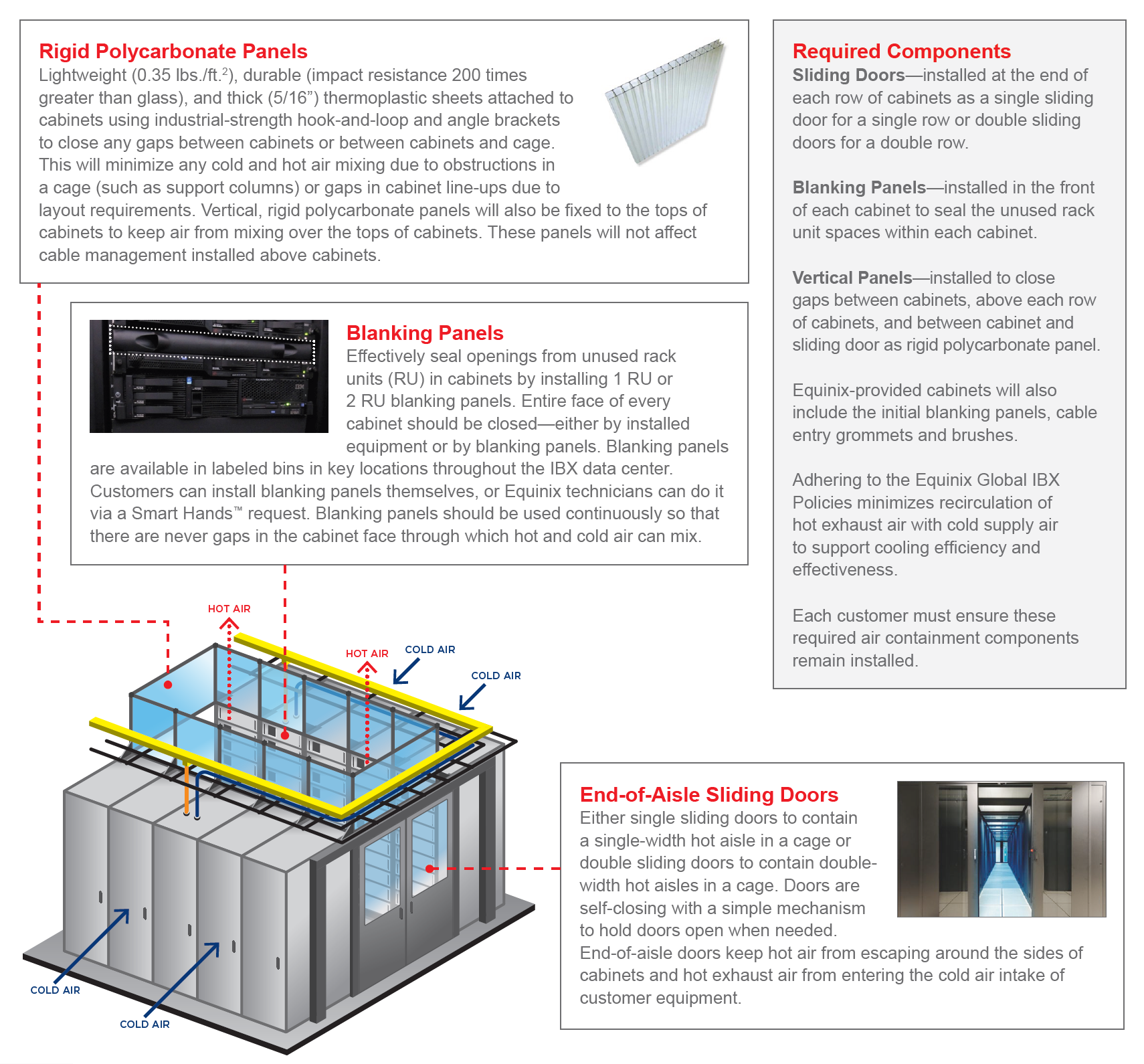

Componentes de contenção de ar para um corredor quente

Para obter mais informações, consulte nossas Diretrizes de instalação do Cliente .

Auditorias de contenção de ar​

A Equinix realiza auditorias periodicamente para:

  • Garantir a conformidade com as políticas de gestão do fluxo de ar.

E

  • Verifique se os componentes de contenção estão instalados e funcionando conforme o esperado.
observação

Caso um técnico precise entrar em sua gaiola para realizar uma auditoria, a Equinix primeiro solicitará sua permissão para acessar sua gaiola.

Para obter informações específicas sobre a política, consulte as seguintes seções de nossas Políticas Globais de IBX :

  • Seção D.6. (Equipamento do Cliente - Instalação e Operação)
  • Seção D.9. (Ambiental)

Se você receber uma notificação de aplicação de política da Equinix, consulte a Política de Gerenciamento do Airflow .

dica

Para solicitar uma auditoria do seu espaço, envie um pedido Smart Hands e escolha o tipo de pedido Auditoria física, ou peça ao Serviço de atendimento global (GSD) para enviar o pedido em seu nome. Você também pode usar o Smart Hands se precisar do Equinix para corrigir quaisquer problemas de contenção de ar em seu espaço.

Resfriamento líquido​

A Equinix oferece as seguintes soluções de refrigeração líquida.

Oferta Liquid to Cage​

A linha de produtos líquido-para-gaiola da Equinix oferece os seguintes recursos:

  • Configurações de implantação padronizadas para seu direct-to-chip hardware​
  • Habilite hardware refrigerado a líquido e refrigerado a ar a partir de um único ambiente ​
  • Colaboração da solução Equinix com seu fabricante de equipamento original (OEM) e fornecedor de resfriamento líquido preferido ​
  • Traga sua própria unidade de distribuição de resfriamento (CDU) e conecte-se diretamente ao abastecimento de água das instalações da Equinix ​
  • Compatível com a maioria dos hardwares OEM diretos para chip ​

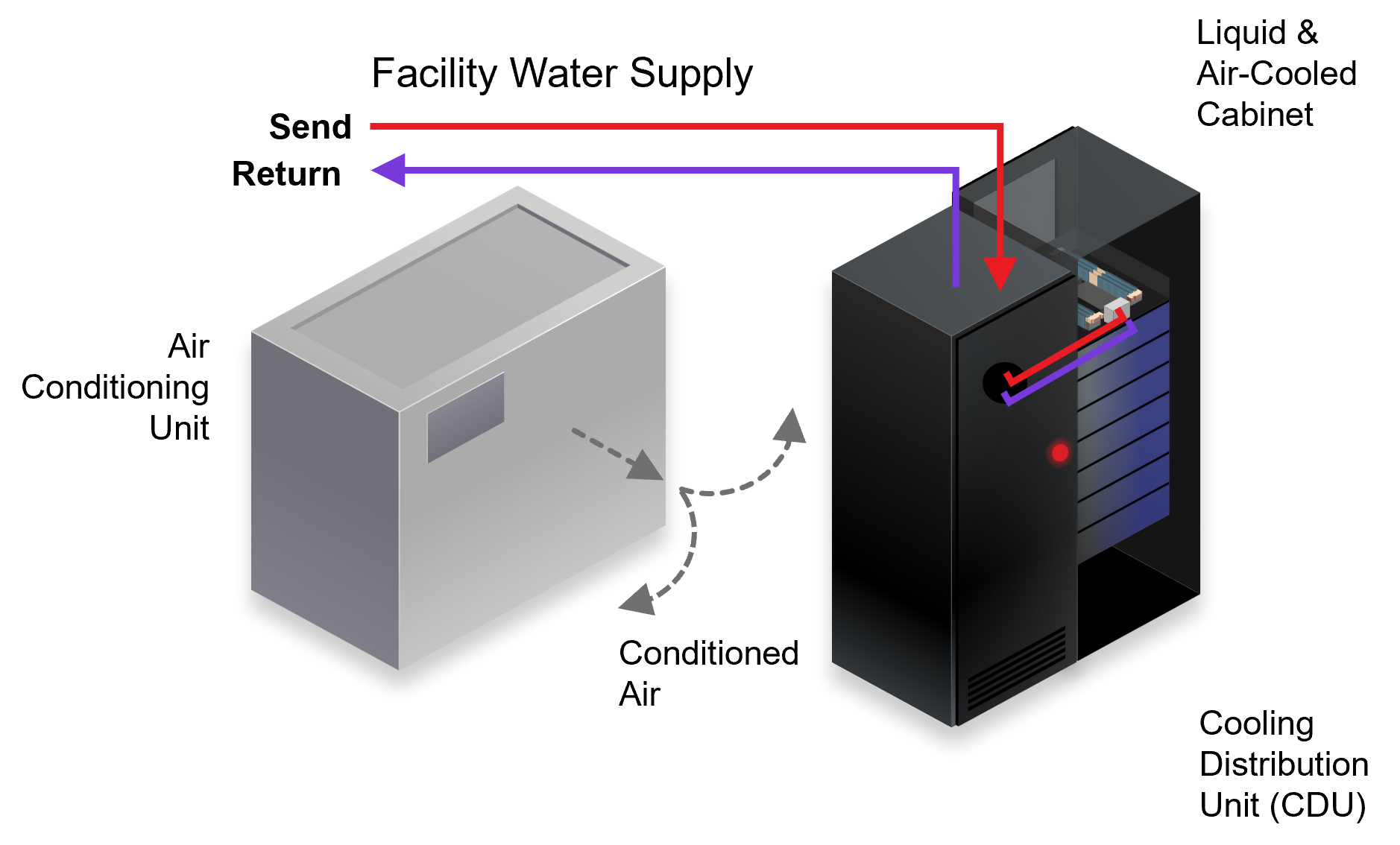

Diagrama de um rack resfriado por líquido e ar com uma unidade de distribuição de resfriamento

Líquido para a gaiola:

  • Circuitos de líquido fornecem fluxo de água controlado para sua gaiola.
  • Ponto de derivação principal para CDU como ponto de demarcação de líquidos
  • Traga seu próprio CDU ou compre da Equinix.

Modelos de engajamento flexíveis:

  • Pacotes de design Smart Build padrão da Equinix
  • Refrigeração fornecida por fornecedor ou fabricante de equipamento original (OEM) com assistência.
  • Construção pelo próprio cliente

Pronto para uso em líquidos:

  • Padronizado para resfriamento líquido direto no chip
  • Trocadores de calor com porta traseira disponíveis em locais selecionados.
  • Sistemas de contenção de gaiolas e detecção de vazamentos líderes do setor

Sistema de refrigeração líquida inteligente:

Trabalhe com nossos especialistas de confiança para desenvolver seu circuito de resfriamento secundário e o projeto da sua estrutura com resfriamento líquido.

Líquido para ar direto para chip​

Se você tiver uma cage privada, o equipamento de resfriamento líquido poderá ser permitido em seu espaço de colocation para dar suporte a processadores de última geração que exigem resfriamento líquido para um desempenho ideal.

Um trocador de calor líquido-ar é um dispositivo usado para dissipar o calor gerado por equipamentos eletrônicos. O trocador de calor circula um líquido de resfriamento (como água ou refrigerante) por uma superfície de transferência de calor próxima ao equipamento. O calor é transferido do equipamento para o líquido, que, em seguida, leva o calor de volta para o trocador de calor, onde é dissipado no ar por um FAN.

Com resfriamento direto para chip (D2C), a superfície de transferência de calor opera sobre ou perto da superfície do chip de silício. Isso maximiza a dissipação de calor, permitindo que os processadores operem com mais eficiência do que aqueles resfriados por troca de calor ar-ar.

Requisitos:

  • Seu espaço de colocation deve ser uma cage privada (não um espaço compartilhado).

  • Você deve fornecer o equipamento de resfriamento no rack. Ele deve ser um trocador de calor líquido-ar independente que fique dentro do rack e não passe líquido refrigerante para outros racks.

  • O equipamento deve usar líquido de arrefecimento não inflamável e não combustível, como água tratada com deionização (DI) ou PG25.

  • Você deve fornecer à Equinix:

    • Ficha técnica e manual do seu trocador de calor líquido-ar (L2A).
    • A Ficha de Dados de Segurança (FDS) do líquido refrigerante.

Se você puder atender aos requisitos acima, entre em contato com seu Gerente de Sucesso do Cliente (CSM) ou Engenheiro de Vendas para revisar e assinar os termos e condições para usar o resfriamento líquido em seu cage.

observação

Caso não atenda aos requisitos acima, entre em contato conosco para discutirmos outras soluções de refrigeração líquida.
