ダイアグラムの作成

Solution Builderダイアグラムを作成するには:

  1. カスタマーポータルにサインインし、グローバルナビゲーションの[ソリューションの構築]をクリックします。

  2. 新規ダイアグラムを作成(Create New Diagram)をクリックし、で設計を作成するプロジェクトを選択します。[続行]をクリックします。

    プロジェクトの選択のスクリーンショット

  3. _ソリューションの詳細_BOXで、ダイアグラムに名前を付け、[作成]をクリックします。

    ソリューションの詳細BOX

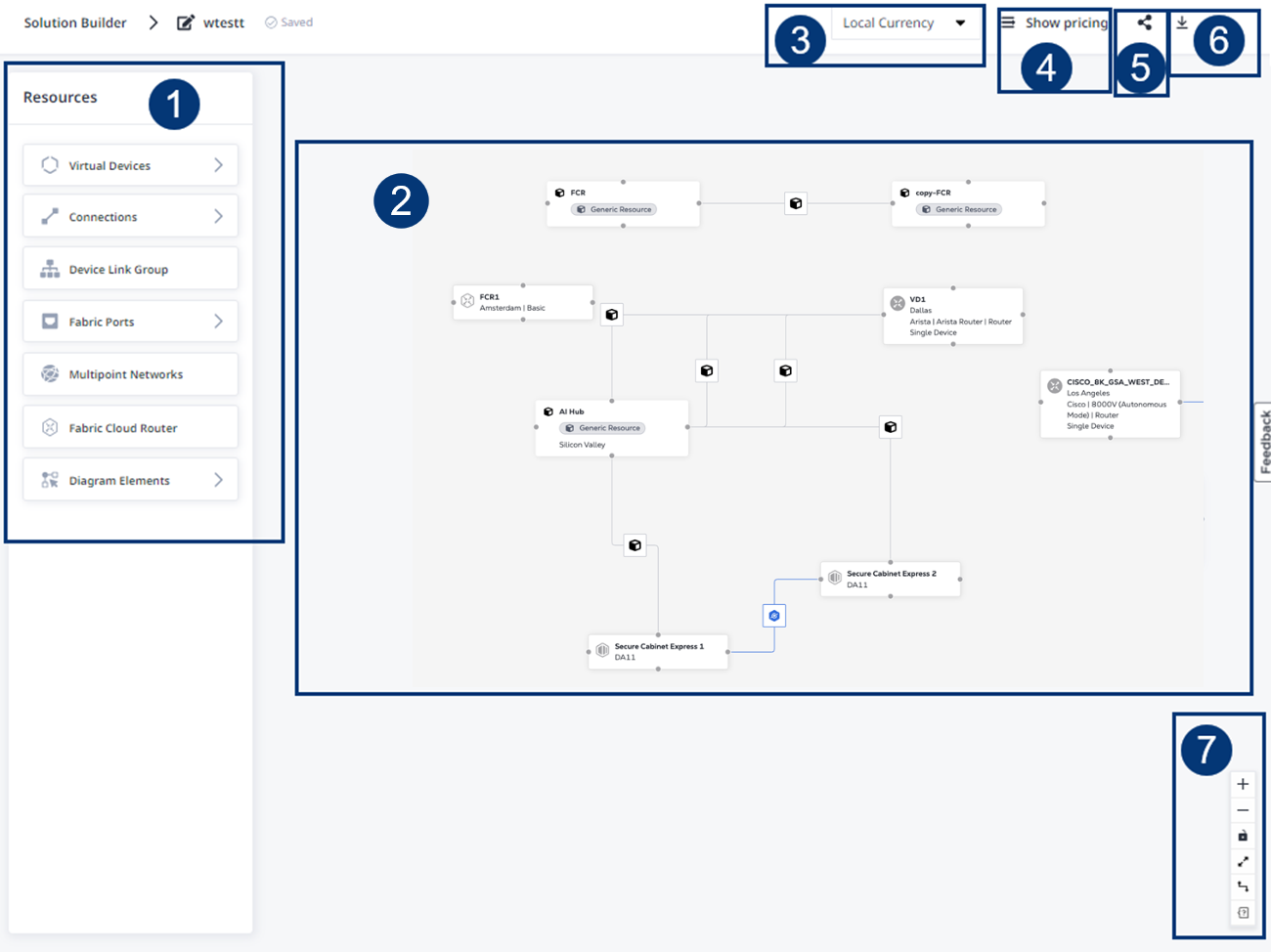

Solution Builderワークスペース​

ワークスペース内のリソースをクリック、ドラッグ、接続して、図を作成します。

空のワークスペースのスクリーンショット

メニューを使用して、以下の機能にアクセスします。

  • 通貨–デジタルアセットがどの都市圏にあるかに関係なく、ドロップダウンを使用して価格概要に単一の通貨を選択します。_[現地通貨]を_選択すると、各都市圏の通貨が見積りに含まれます。

  • 価格–[価格を表示]をクリックすると、ソリューションの価格概要が表示されます。

  • 共有–[共有]をクリックすると、設計を他のユーザーと共有し、他のユーザーが図で共同作業できるようになります。

  • ダウンロード–[ソリューションの設計と価格をダウンロード](.pdf)をクリックすると、設計図が記載された設計の価格概要がダウンロードできます。[ソリューション設計のダウンロード(.png)]をクリックして、設計のイメージをダウンロードします。

リソース​

ダイアグラムに追加するリソースを選択します。リソース__ペインからリソースをクリックまたはドラッグして、ワークスペースに追加します。

リソースペインのスクリーンショット

リソースには以下が含まれます。

  • 仮想デバイス-単一のデバイス、冗長デバイス、またはクラスタデバイスを追加します。
  • 接続-サービスプロバイダへの接続を追加するか、独自の接続を持ち込みます。
  • デバイスリンクグループ-デバイスリンクグループを追加します。
  • インターネットアクセス-インターネットアクセスサービスを追加します。
  • ファブリックポート-単一のポートを追加します。
  • マルチポイントネットワーク-マルチポイントネットワークを追加
  • Fabric Cloud Router -クラウドルーターを追加します。
  • 図要素-テキストボックスの追加、汎用リソース

コントローラ​

コントローラには以下の機能が含まれています。

コントローラのスクリーンショット

  • ズームインとズームアウト

  • インタラクティブ機能を切り替える-ダイアグラムをロックして、他のユーザーが変更できないようにします。

  • 元に戻すとやり直し-以下を含む変更内容をステップバックします。

    • リソースの移動、削除、接続
    • テンプレートの追加。
    • 構成の編集。

    元に戻す/やり直しは、最大50ステップの履歴を保存します。リソースを削除して元に戻すと、接続と構成も元に戻ります。を使用すると、キーボードショートカット⌘Z/を使用してCtrl+Z元に戻したり、⇧⌘Z/を使用してCtrl+Shift+Zやり直したりすることもできます。

    メモ

    編集内容は現在のブラウザセッションに適用されます。

  • 全画面表示-全画面表示またはウィンドウ表示モードを切り替える。

  • 接続線-接続を直線またはフレキシブルラインで描画します。

図にサービスプロバイダを追加する​

  1. まず、「 リソース」セクションの「接続」をクリックします。

    [リソース]セクション

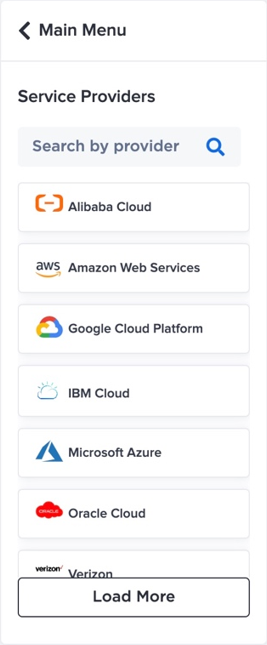

  2. [サービスプロバイダ]をクリックすると、利用可能なすべてのサービスプロバイダが表示されます。[さらにロード]をクリックしてリストをスクロールするか、検索フィールドにサービスプロバイダ名を入力して、希望のサービスプロバイダを見つけます。ご希望のサービスプロバイダをダイアグラムワークスペースにドラッグしてください。サービスプロバイダのステータスは、「設定待ち」であることを示します。

    保留中のステータス

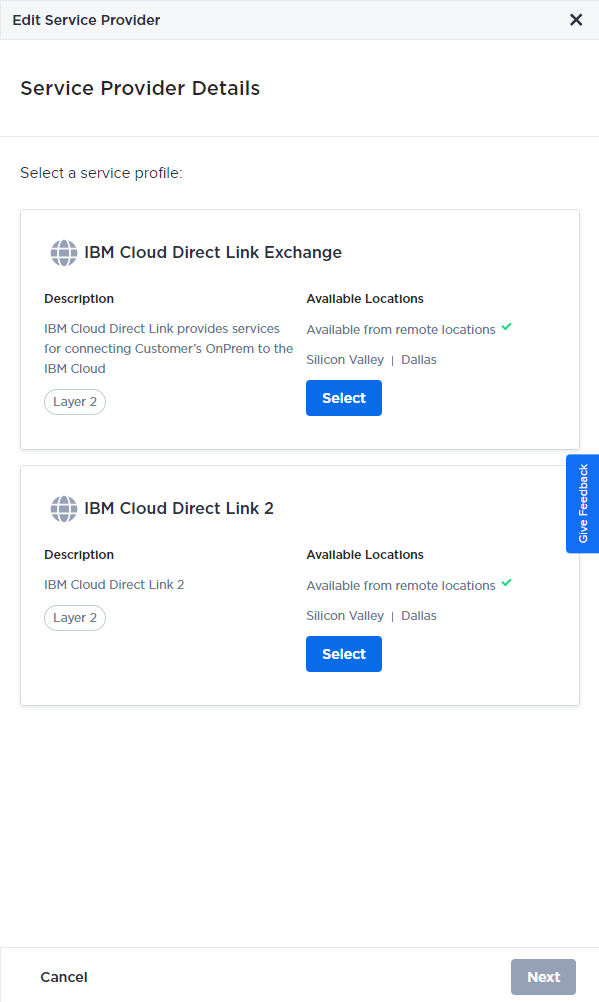

  3. 鉛筆アイコンをクリックするか、コンポーネントBOXをダブルクリックして、コンポーネントオプションを設定します。右側のパネルの手順に従って、サービスプロファイルと都市圏の拠点を選択します。

    パネルの編集

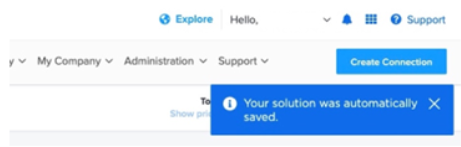

設定が完了すると、デザインは自動的に保存されます。

ダイアグラムが自動保存されました

メモ

Solution Builderには、オプションの設定後に構成部品や設計を自動的に保存する自動保存機能があります。また、Solution Builderから他のポータル機能に移動する際にも、設計ソリューションを節約できます。保存済みアイコンに、最後に保存された日時が表示されます。

サービスプロバイダを設定したら、メインメニューをクリックしてリソースセクションに戻ります。

メインメニュー

図にデバイスを追加する​

  1. [仮想デバイス]をクリックし、単一デバイスをダイアグラムにドラッグします。 単一デバイス要素

    仮想デバイスのステータスは、構成待ちであることを示します。

    保留中のステータス

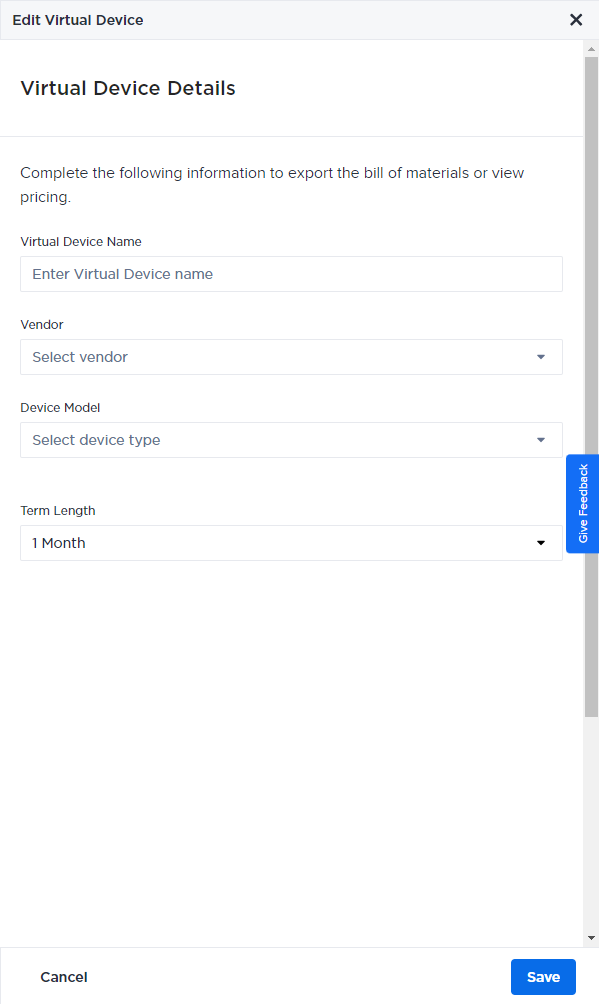

  2. 鉛筆をクリックして設定します。右側のパネルの手順に従ってください。

    パネルの編集

メモ

仮想デバイス名、ベンダー、デバイスモデル、デバイスメトロ、期間、デバイス構成、ライセンス、デバイスリソース、ソフトウェアパッケージ、ソフトウェアバージョンなど、デバイス構成のすべてのオプションを設定してから、価格見積の計算を開始してください。

デバイス構成の詳細については、「単一の仮想デバイスを作成する」を参照してください。

デバイスをサービスプロバイダに接続する​

カーソルを使って、デバイスをサービスプロバイダーに接続します。

接続

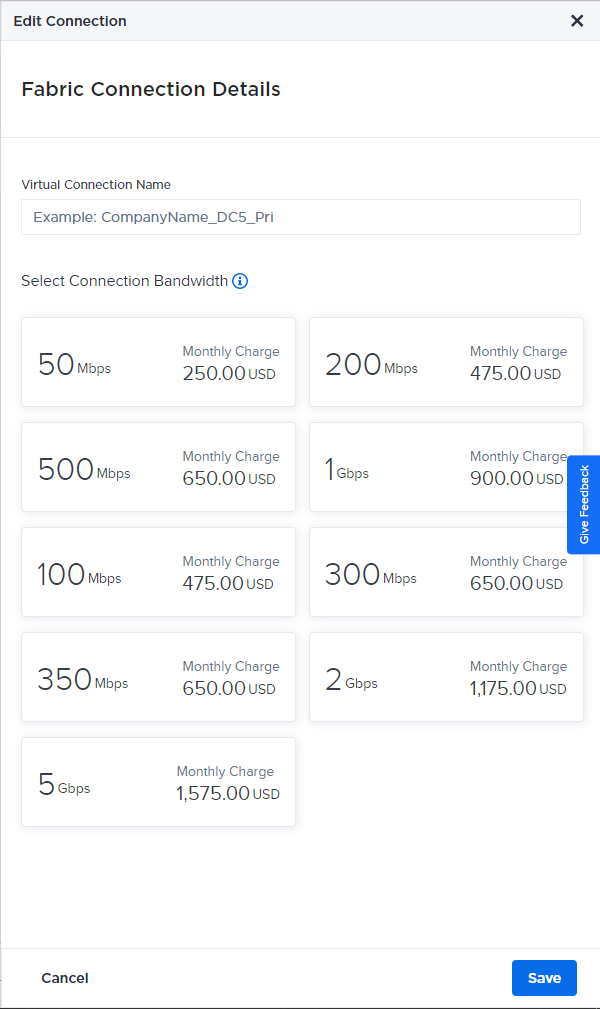

接続の設定を求めるプロンプトが自動的に表示されます。右側のパネルの手順に従ってください。設計全体で正確な価格設定を行うには、接続名を設定し、接続帯域を選択する必要があります。

接続の設定

ダイアグラムにテキストボックスを追加する​

  1. ダイアグラム要素をクリックし、テキストをダイアグラムにドラッグします。

  2. ボックス内にテキストを入力します。

  3. ボックス内をダブルクリックすると、オプションメニューが表示されます:

    • Bをクリックするとテキストが太字になります。
    • 文字色を変更するには、グレーまたは黒の円をクリックします。
    • クローンアイコンをクリックして、テキストボックスを複製します。
    • ゴミ箱アイコンをクリックしてテキストボックスを削除します。

テキストボックスのサイズは変更できません。テキストのフォントサイズは変更できません。テキストBOXのサイズは、テキストを追加すると横方向に大きくなり、改行を入力すると縦方向に大きくなります。

ダイアグラムに汎用リソースを追加​

汎用リソースは、Solution Builderの事前定義された製品またはサービスのカテゴリに適合しないリソースまたはコンセプトを表す柔軟な要素です。MCPサーバーや自社のインフラストラクチャコンポーネントなど、既存のEquinix製品コンポーネントではカバーされていないアイテムには、汎用リソースを使用してください。

汎用リソース

ダイアグラムに汎用リソースを追加するには

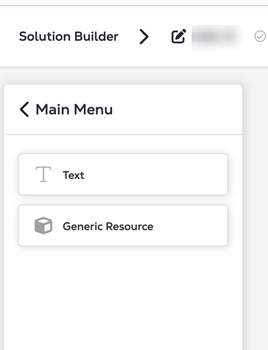

  1. ダイアグラム要素をクリックし、汎用リソースをダイアグラムにドラッグします。
  2. 汎用リソースBOXをクリックして、汎用リソース名、リソースの場所、および説明を追加します。
  3. [保存]をクリックします。

汎用リソースをダイアグラム内の他のキャンバス要素に接続して、汎用接続を作成できます。一般的なリソースは、ソリューションテンプレートでサポートされています。
