メカニカルデータ

機械データセクションには、ケージをサポートする機械資産の稼働状況がほぼリアルタイムで表示されます。このセクションでは、エアハンドリングと冷却状態の詳細を表示し、アセットの回復力ステータスを追跡し、IBX内の煙や漏れを検出するのに役立ちます。

概要を見る

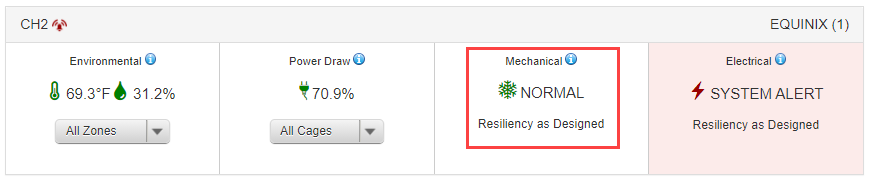

サマリーを表示するには、ダッシュボードのIBXから_Mechanical_タイルを選択します。

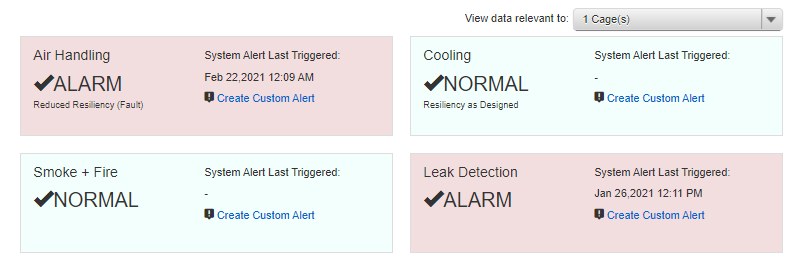

メカニカルデータでは、IBXの以下のアセットカテゴリーの状況を表示します。

エアハンドリング - コロケーションフロア上、またはその近傍にあり、冷房された空気を冷たい通路に分配する設備。データセンターが使用する機械設備の種類によって、冷水エア・ハンドラー、コンピュータ・ルーム・エアコン（CRAC）、コンピュータ・ルーム・エア・ハンドラー（CRAH）などがある。
冷却プラント - データセンター全体にサービスを提供する中央冷却プラント。中央冷却プラントがない場合、冷却プラントのデータは表示されません。これは通常、冷却を分散型CRACに依存しているデータセンターで使用されます。
早期煙検知＋火災警報器-火災パネルおよび該当する場合は、超早期煙検知装置（VESDA）。
リークディテクション - 通常、エアハンドラー、CRAC、CRAHのベースに設置されるリークディテクションロープ。

View data relevant to: ドロップダウンフィルタをクリックして、ケージのサブセットをサポートする機械資産のみを表示します。

資産にALARM というラベルが付き、赤で表示されている場合、その資産は回復力が低下した状態にあり、システムアラートが発生しています。NORMAL と表示され、緑色で表示されているアセットは、設計どおりの回復力ステータスであり、システムアラートをトリガーしていません。

各アセット・カテゴリーには、アセットに対して最後にシステム・アラートが作動した日付と時刻が表示されます。

チップ

すべてのデータ・タグ、各データ・タグの取り得る値、およびシステム・アラート条件を構成する値の包括的なリストについては、Mechanical System Alerts Reference を参照してください。

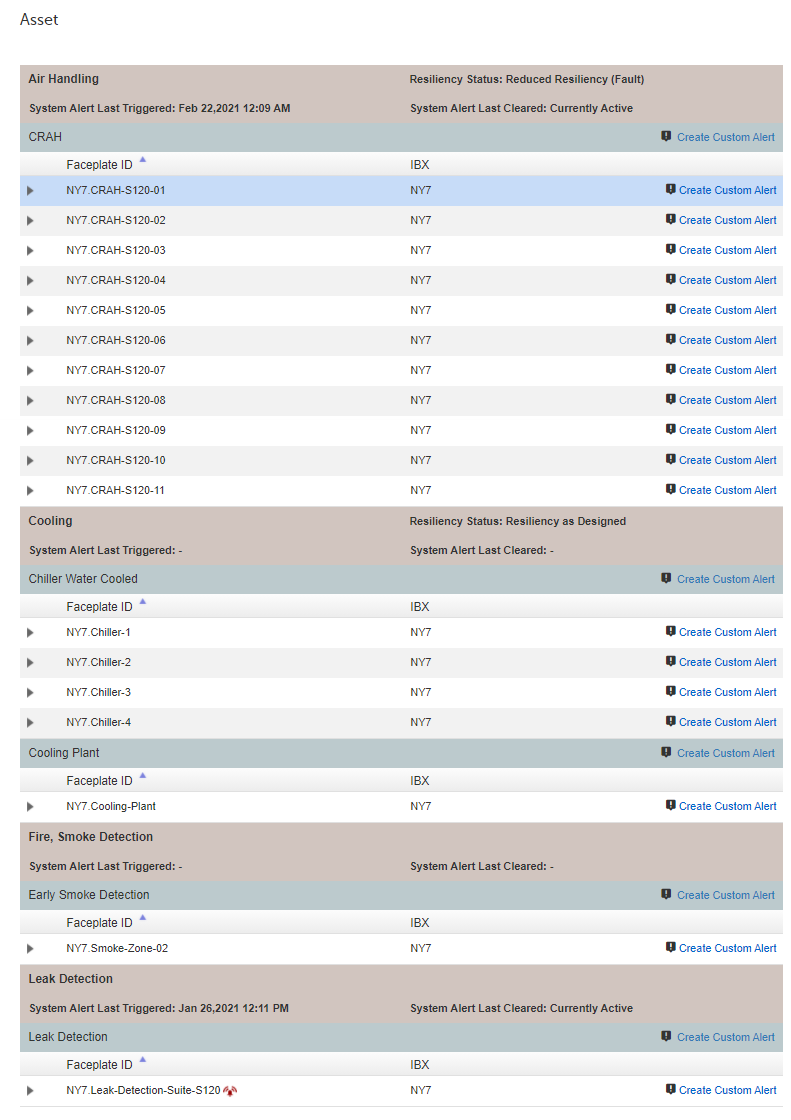

サマリーの下には、ケージをサポートするすべての資産が、Asset Type によってグループ化された表で表示されます。ケージのサブセットをサポートする機械資産のみを表示するには、View data relevant to: ドロップダウンフィルターをクリックします。

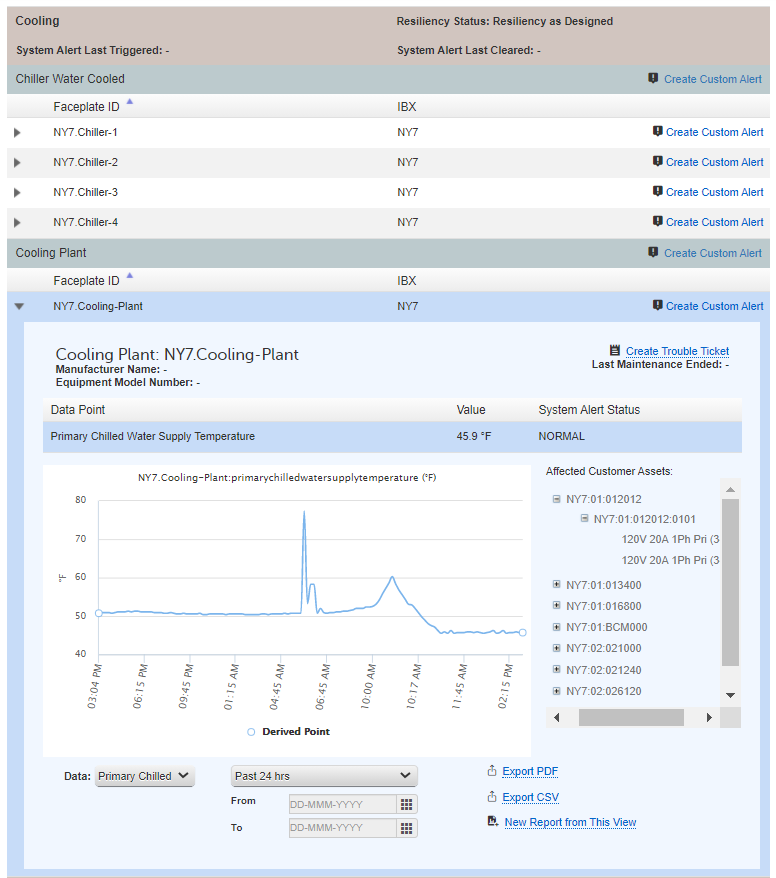

各アセットを展開すると、固有のフェイスプレート ID 、メーカー名 、機器モデル番号 、最終メンテナンスの日時 、システムアラート が最後に生成され、クリアされた日時などのアセットメタデータが表示されます。

チップ

いくつかの資産で表示されるグラフコンポーネントを使用して、個々のデータポイントの時間的な傾向を示します。

データ ドロップダウンフィルタをクリックし、時間枠を選択して、直近の日、週、または月から表示するデータの傾向を指定します。カレンダーを使用して日付範囲をカスタマイズします。
