電気データ

電気データセクションには、電源回路にサービスを提供している電気資産のほぼリアルタイムの動作ステータスが表示されます。このセクションには、IBX内のケージ、キャビネット、および電源回路を支えるすべての電気資産の状態の傾向と詳細が表示されます。また、データセンター内のこれらのアセット間の階層的な関係を動的に表示します。

電気データを見る​

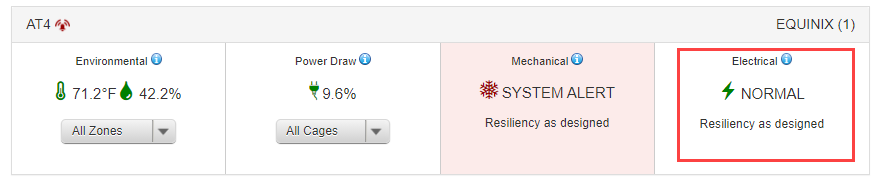

電気データを表示するには、ダッシュボードのIBXから_電気_タイルをクリックします。

これらの資産には、以下のようなものが考えられます。

  • ATS - 自動転送スイッチ
  • ASTS - 自動静止型トランスファースイッチ
  • 発電機
  • PDU - 配電ユニット
  • UPS - 無停電電源装置
  • 電力会社

電気資産階層図を見る​

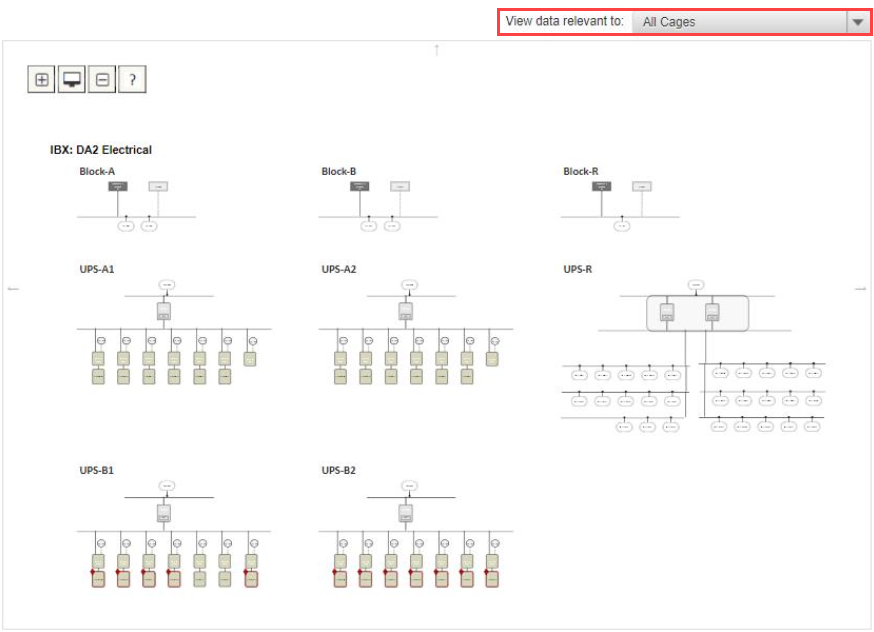

ページ上部の電気資産階層図は、データセンター内のケージ、キャビネット、電源回路をサポートするすべての電気資産の関係モデルを示しています。

ケージ、キャビネット、または電源回路のサブセットをサポートする電気資産のみを表示するには、図の上にある[**関連データを表示]**ドロップダウンフィルターをクリックします。

ダイアグラムの左上にあるズームアイコンを使って表示をカスタマイズし、図面を一度に多く見たり少なく見たりすることができます。

アセットのブロック上にマウスを移動すると、緑色に変わります。緑色のブロックをクリックすると拡大して詳細が表示されます。

電気ブロックの間では、マウスが手のアイコンに変わり、階層図をクリックしてドラッグすることで、中心を移動させることができます。

楕円形のコンポーネントをクリックすると、アセットまたはブロックの親子関係を調べることができます。

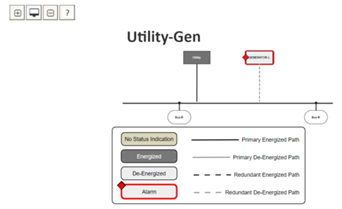

画面アイコンをクリックして表示をリセットします。凡例アイコンをクリックすると、システムがプライマリパス、セカンダリパス、アラームをどのようにコーディングするかの詳細が表示されます。

電気資産の詳細を見る​

図の下に、ケージ、キャビネット、電源回路をサポートするアセットのリストが表示されます。各アセットは、フェイスプレートIDで一意に識別されます。

ケージ、キャビネット、または電源回路のサブセットをサポートする電気アセットのみを表示するには、階層図の上にある[**関連データを表示]**ドロップダウンフィルターをクリックします。

アセットがシステムアラートをトリガーした場合、アセットには赤色のインジケータとアラームステータスが表示されます。通常のステータスは、アセットがシステムアラートをトリガーしていないことを示します。

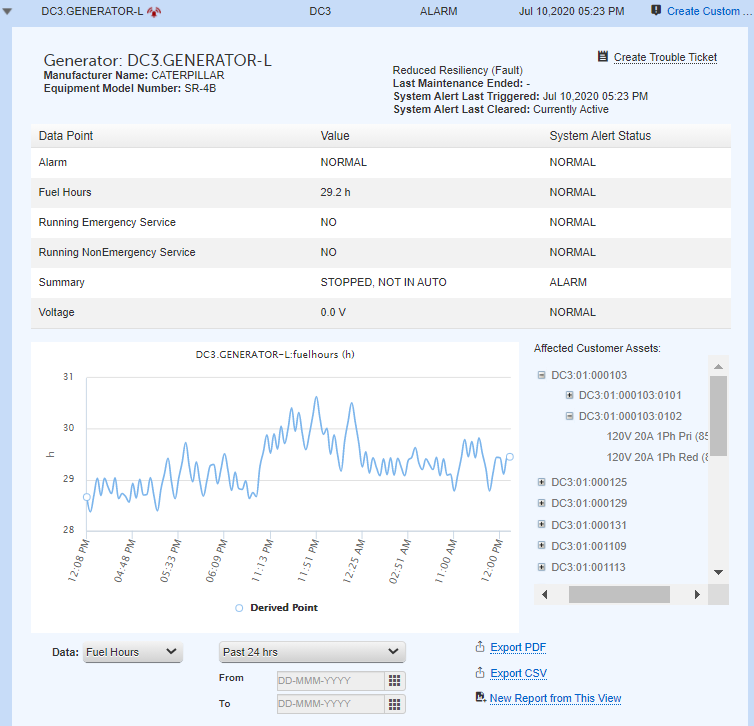

各アセットを展開すると、メーカー名、機器モデル番号、回復力、最終メンテナンスの日付と時刻、最後のシステムアラートが生成され、クリアされた日時などのメタデータを表示できます。

このシステムは、資産のメタデータの下にある一連のデータタグの動作状況をほぼリアルタイムで表示します。

現在表示しているアセットがサポートしているアセット(ケージ、キャビネット、回路)は、データ・タグ・テーブルの下に表示されます。

チップ

すべてのデータタグ、各データタグの可能な値、およびシステムアラート条件を構成する値の包括的なリストについては、「電気系統アラートリファレンス」を参照してください。

データトレンドを見る​

データタグ表の下にあるグラフコンポーネントを使用して、個々のデータポイントの時間的な傾向を示します。

**[データ]**ドロップダウンフィルターを使用して、表示したいデータを最終日、週、または月からトレンド表示する期間を選択します。カレンダーを使用して日付範囲をカスタマイズします。
