前提条件

Equinix Precision Timeを注文する前に、必要なネットワーク接続と権限が整っていることを確認する。Equinix Precision Timeサービスを発注する前に、次の前提条件を満たす必要がある。

  • 精度時間は、Equinix FabricおよびNetwork Edgeでのみ使用可能。その他の接続オプションはサポートされていない

  • サービスにはVLANが1つ含まれている。ファブリックポートが必要であり、まだ入手できない場合は別途注文する必要がある。

  • 1 Gbpsファブリックポートで、高精度時間接続が可能帯域幅の要件が低い。

  • Equinix Precision Timeは、次のグローバルリージョンのEquinix Fabricポートに接続されているIBXデータセンターで使用できる。南北アメリカ、APAC、およびEMEA。

  • Equinix FabricポートまたはFabric Cloud Router (FCR)は、高精度時間消費に必要である。Equinix Fabricアカウントが必要。

  • Network Edge仮想デバイスは、Network Edgeを使用して高精度時間消費を実現する場合に必要である。詳細については、「タイミングゲートウェイとしてのNetwork Edgeデバイスの設定」を参照してください。

  • ネットワークをPrecision Timeに接続するために使用するポートのタイプを確認

    • dot1q–すべてのVLAN接続がdot1qであるこれは推奨されるオプションである。
    • QinQ to dot1q–QinQはVLANタグを2つのレイヤー（ネットワーク用の内部タグとEquinixネットワーク用の外部タグ）でカプセル化する。このタイプのポートを使用する必要がない場合は、dot1qポートタイプを使用することを推奨する

  • ネットワークで使用するポート接続に応じて、1つまたは2つのVLAN IDを設定時に指定できます。

  • PTPを使用するPrecision Time構成では、すべてのクライアントデバイスがハードウェアタイムスタンプをサポートするネットワークインターフェイスカード(NIC)を使用する必要がある。「PTPのネットワークインタフェースカード要件」を参照。

統合要件の詳細については、Equinixサポートにお問い合わせください。

Equinix FabricのPrecision Timeポートおよび接続許可​

エクイニクスカスタマーポータルを利用して、Equinix Fabricの権限の表示と設定、Equinix Precision Timeの新規注文を行います。

  1. Equinix Customer Portalにサインインする。

    • このポータルサイトのアカウントが必要です。
    • 閲覧や権限設定が可能な管理者アクセス権が必要です。

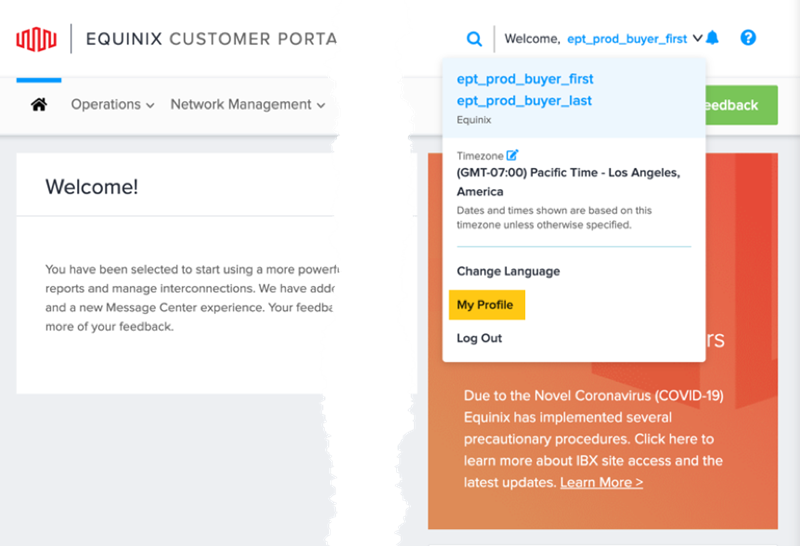

  2. 右上隅にあるユーザー名を選択し、[マイプロファイル]を選択する。

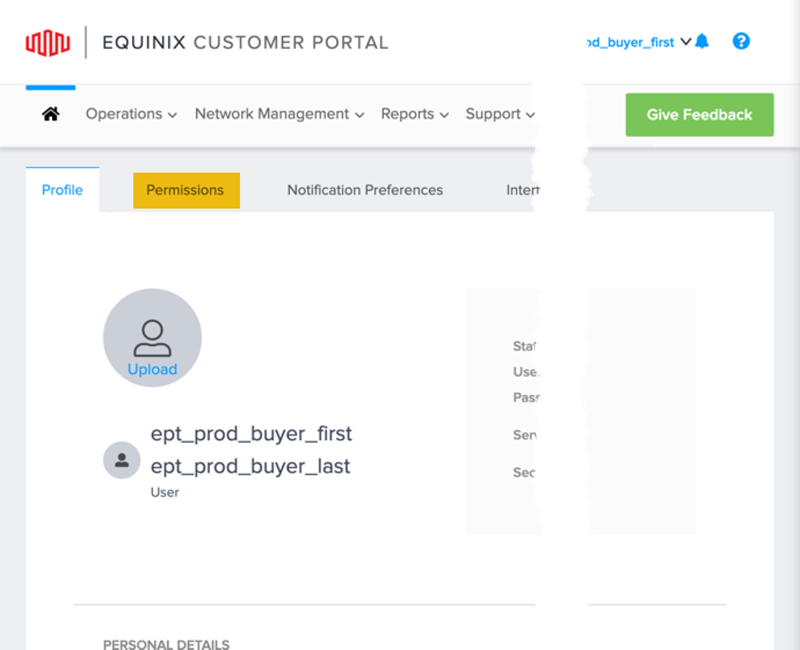

  3. [権限]を選択する。

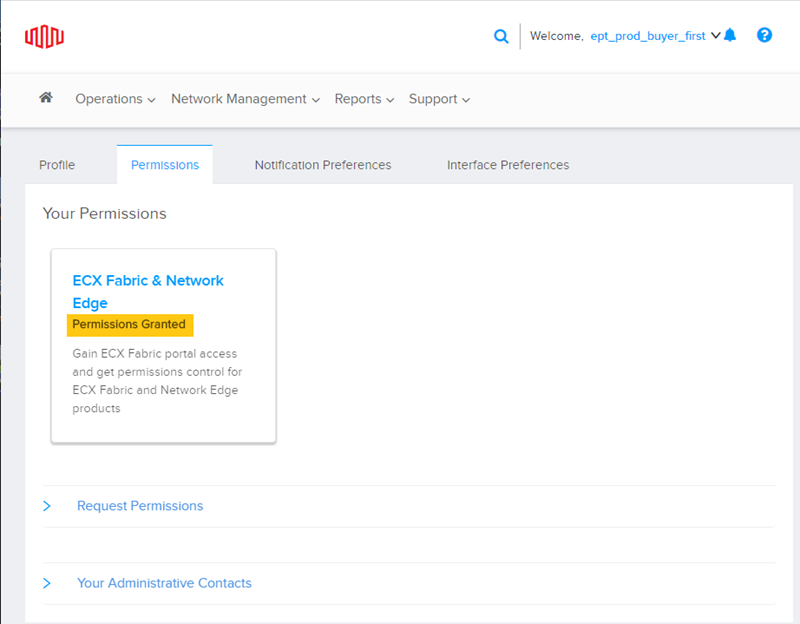

  4. _[権限]_の下にある[権限と権限]をクリックするEquinix Fabric Network Edge。

_[許可された権限]が_表示されない場合は、下記の「許可を要求する」を参照。

.

ポート、接続、およびサービスを表示する権限。インターフェイスを使用して、IBXの接続とサービス注文をリクエストすることもできる。

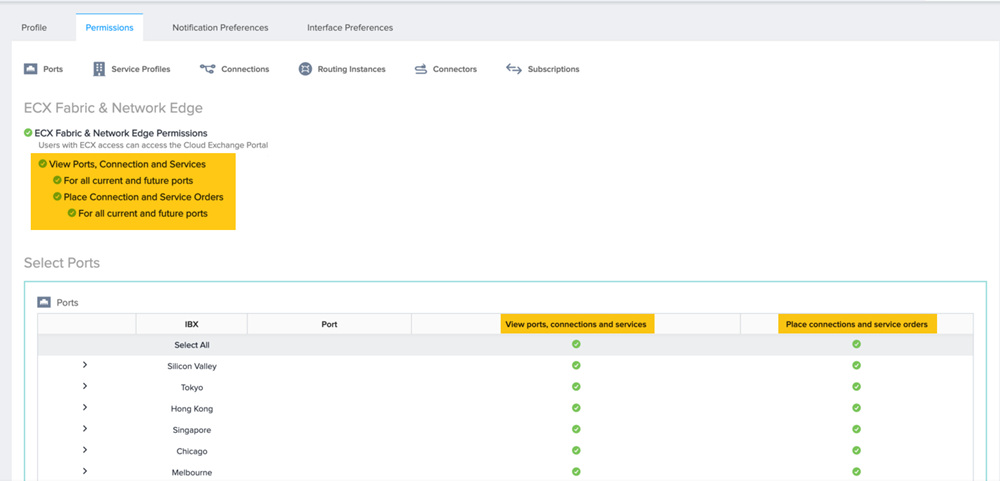

Fabricポートのパーミッション：

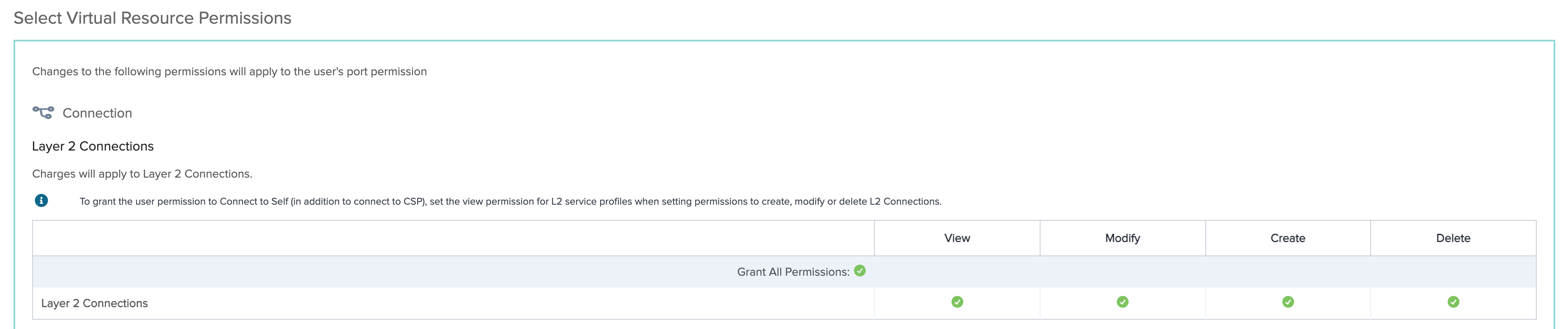

Fabric L2 仮想接続のパーミッション：

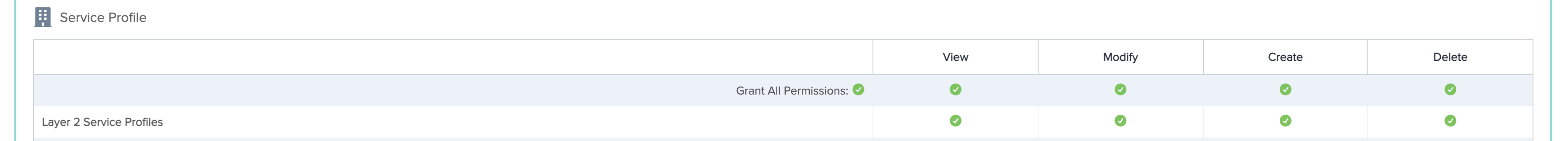

Fabric L2サービスプロファイルのパーミッション：

許可証の申請​

自分の権限にアクセスできず、表示できない場合は、管理者権限を申請する必要があります。

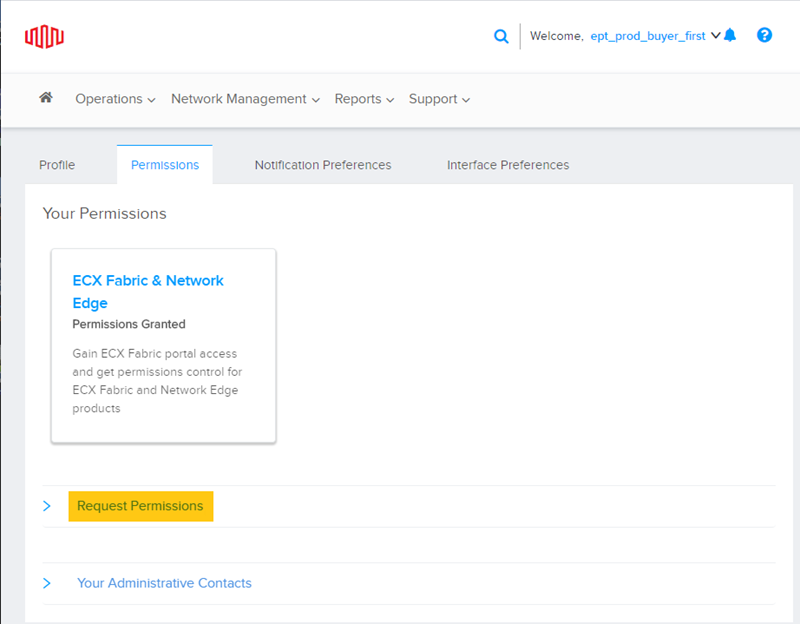

  1. [アクセス許可の要求]をクリックして、ポートのアクセス許可を表示および順序付けする。 接続とサービスを提供しています。

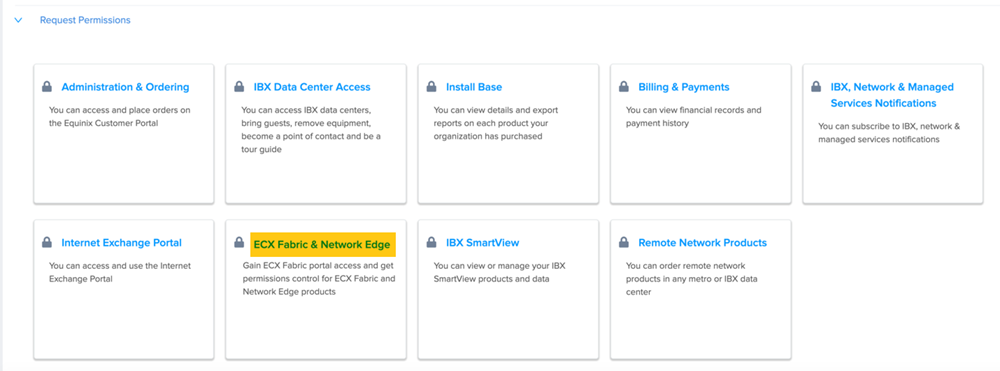

  2. Equinix Fabric & Network Edgeをクリックして、権限を要求する。

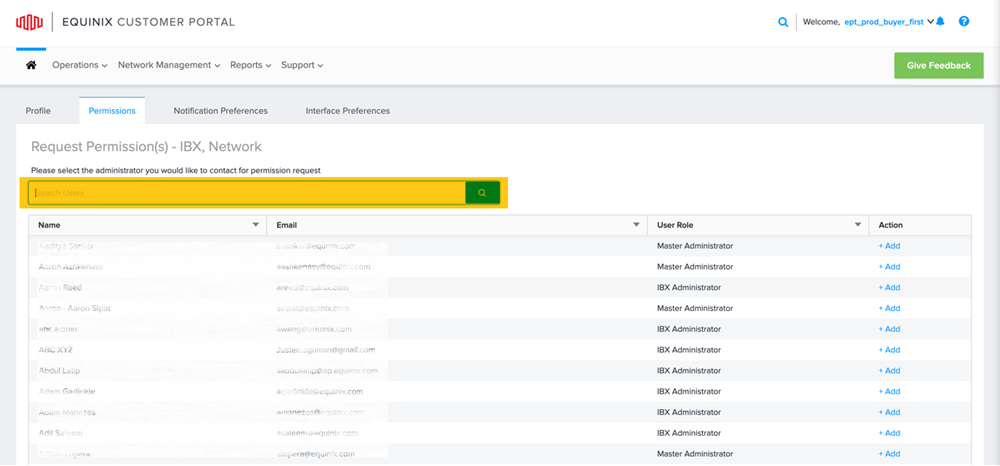

  3. 管理者を探し、アクセス権を申請します。

PTPのためのネットワークインターフェースカードの要件​

PTPと統合する場合、ネットワークインターフェイスコントローラ(NIC)は、送受信パケットの正確なタイムスタンプを提供する。PTP接続の場合、ネットワーク内の各デバイスに次の機能を持つNICが必要。

  • IEEE 1588 PTPハードウェアタイムスタンプのサポート。詳細は以下のethtoolの例を参照のこと。
  • IEEE 1588 PTPクロック。NICには物理ハードウェアクロック(PHC)が必要であり、これはNIC上の2つのポートで共有される。詳細は以下のethtoolの例を参照のこと。
メモ

現在市場に出回っているほとんどのNICは、このPTP要件をサポートしている。

NICのテストとコンフィギュレーション​

高精度時間プロトコルデーモン(PTPD)は、 EquinixがすべてのNICをテストするために使用するソフトウェアであり、PTPクライアントデバイスで使用される設定例である。

PTPdは、IEEE標準1588-2008で定義されている高精度時間プロトコル(PTP)バージョン2の実装であり、イーサネットLANで接続されたコンピュータの正確な時間調整を提供する。主に計器と制御システムのために設計された。PTPd設定の例については、「設定例」を参照。

ハードウェアタイムスタンプのNICサポートの確認​

以下のethtoolコマンドを使用して、インターフェイスがPTP/NTPによるハードウェアタイムスタンプをサポートしていることを確認します：

ethtool -T <NIC_interface_name>

ethtoolが次の機能とフィルタモードを返す場合、インターフェイスはNTPによるハードウェアタイムスタンプをサポートする。

  • SOF\_TIMESTAMPING\_TX\_HARDWARE
  • SOF\_TIMESTAMPING\_TX\_SOFTWARE
  • HWTSTAMP\_FILTER\_ALL

ethtoolの例​

次の例は、有効なインタフェースを示しています。

PTPがサポートする物理インターフェイス

 $ ethtool -T enp1s0d1
 Time stamping parameters for enp1s0d1:
 Capabilities:
      hardware-transmit      (SOF_TIMESTAMPING_TX_HARDWARE)
      software-transmit      (SOF_TIMESTAMPING_TX_SOFTWARE)
      hardware-receive       (SOF_TIMESTAMPING_RX_HARDWARE)
      software-receive       (SOF_TIMESTAMPING_RX_SOFTWARE)
      software-system-clock  (SOF_TIMESTAMPING_SOFTWARE)
      hardware-raw-clock     (SOF_TIMESTAMPING_RAW_HARDWARE)
 PTP Hardware Clock: 2
 Hardware Transmit Timestamp Modes:
      off      (HWTSTAMP_TX_OFF)
      on       (HWTSTAMP_TX_ON)
 Hardware Receive Filter Modes:
      none     (HWTSTAMP_FILTER_NONE)
      all      (HWTSTAMP_FILTER_ALL)

非PTPインターフェイスまたは仮想インターフェイス

 $ ethtool -T eth0
 Time stamping parameters for eth0:
 Capabilities:
     software-receive      (SOF_TIMESTAMPING_RX_SOFTWARE)
     software-system-clock (SOF_TIMESTAMPING_SOFTWARE)
 PTP Hardware Clock: none
 Hardware Transmit Timestamp Modes: none
 Hardware Receive Filter Modes: none

PTPメトロロケーション制限​

PTPパッケージの場合、適格なファブリックポートがPTPサービスロケーションと同じメトロにある必要がある宛先サービスロケーションが、選択したファブリックポートと同じメトロに制限されている。
