ネットワークトポロジ

この項では、Equinix Precision Timeサブネットをサポートするためのネットワーク接続の構成方法の概要を説明する。お使いの機器はEquinix Fabricを介してプレシジョンタイムに接続されている。

以下のトポロジーのディスカッションでは、ネットワークタイムプロトコル（NTP）またはプレシジョンタイムプロトコル（PTP）のどちらを使用しているかによって、ネットワークを構成する方法を示します。

あるEquinix Precision Timeサービスロケーションのタイムサーバ1が、別のサービスロケーションのタイムサーバ1と同じホストではない。それぞれの場所で、地理的に異なる別々のタイムサーバーを使用して、真の地理的冗長性を提供する。

Equinix Precision TimeおよびNTPのネットワーク設定​

ネットワーク構成は、ネットワーク内のNTPサブネットの数によって異なる。オプションは、単一のサブネットまたは複数のサブネットのいずれかを設定することである。

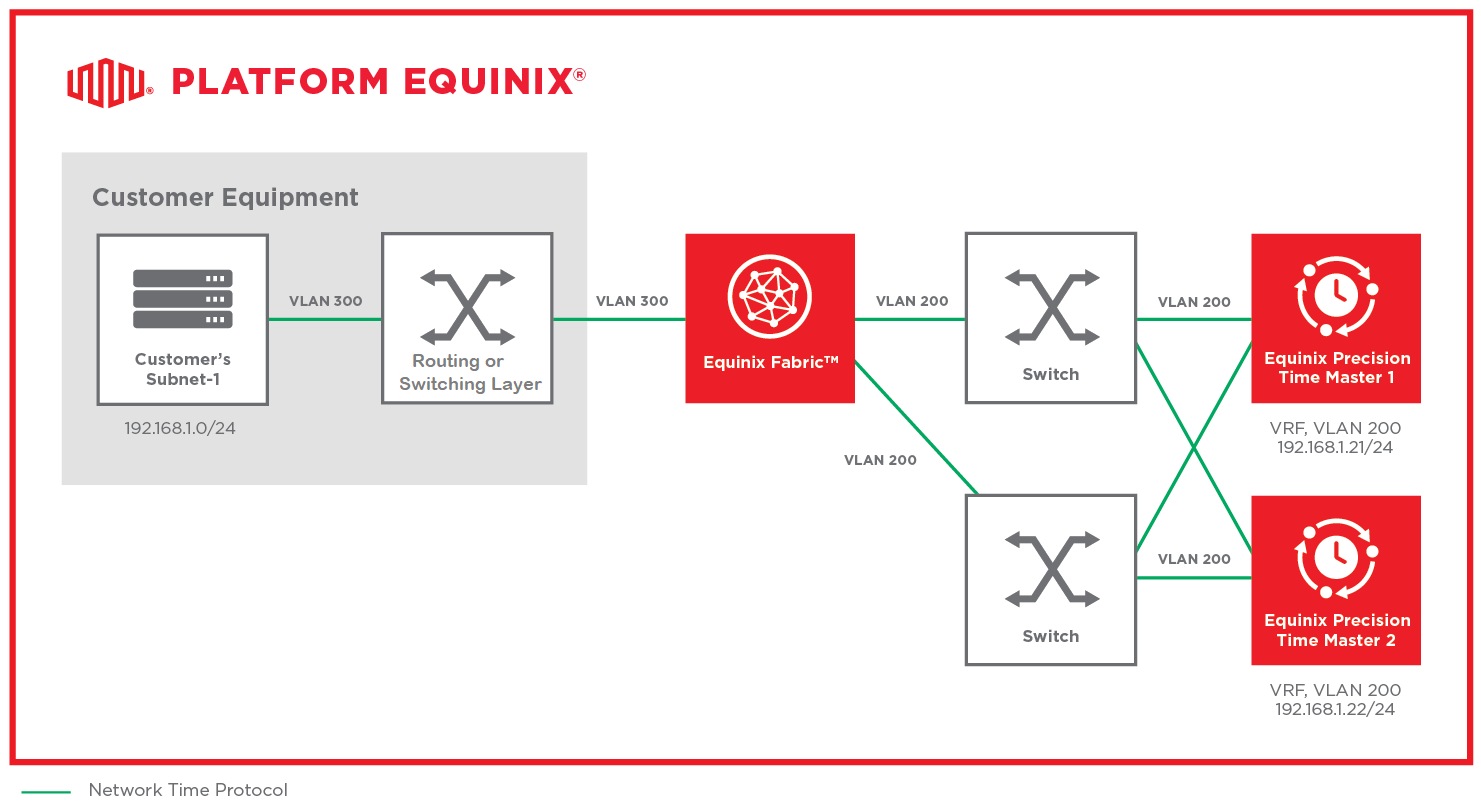

シングルサブネットネットワークでNTPを設定する​

これらの例は、NTPサービスにおいて、お客様側のサブネットが1つである場合の非冗長化ネットワーク構成を示しています。

非冗長化構成の場合。

メモ

この例では、サブネットを使用する場合、192.168.1.0/24そのサブネット内のエンドデバイスにIPアドレスと192.168.1.22/24（タイムサーバに設定されている2つのIPアドレス）を除く任意のIPを使用できる。192.168.1.21/24

  1. 同期が必要なエンドデバイスを、エクイニクスカスタマーポータル（ECP）のタイムサーバー用に設定されたIPアドレスと同じサブネット範囲内にあるIPアドレスで設定します。

  2. タイムサーバIPにpingを実行する(ここでは、またはのいずれか)。192.168.1.21``192.168.1.22応答には、タイムサーバがエンドデバイスのインターフェイスに設定されているサブネットと同じサブネット（この例では、）にあることが示されている必要がある。192.168.1.0/24ping応答が成功した場合にのみ、NTPクライアントの設定を続行する。

  3. NTPクライアントコンフィギュレーションファイルのserverセクションで、両方のタイムサーバIPアドレス（および192.168.1.22この例では）を設定する。192.168.1.21

  4. NTPクライアントを起動します。

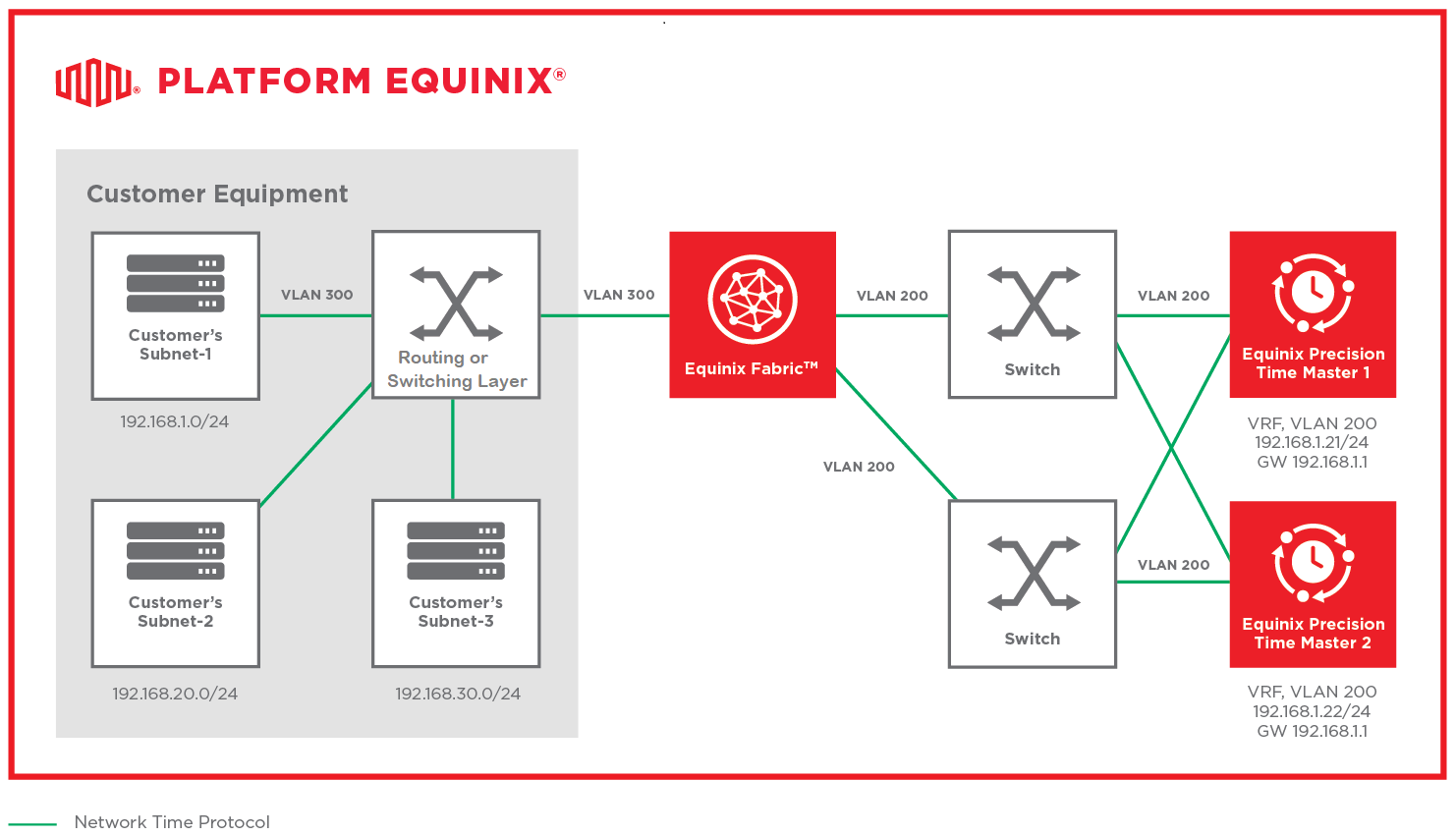

マルチサブネットネットワークでNTPを設定する​

これらの例は、NTPサービスにおいて、お客様側で複数のサブネットを持つ場合の冗長性のないネットワーク構成を示したものです。

非冗長化構成の場合。

情報

NTPを使用する場合、Equinix Precision Timeはエンタープライズサービス層のみの複数のサブネットをサポートする。標準サービス層レベルでNTPを使用する複数のサブネットはサポートしない。

  1. エクイニクスがエクイニクスカスタマーポータル（ECP）で新しいサービス接続をプロビジョニングできるように、お客様のゲートウェイインターフェースの設定情報をエクイニクスに提供してください。

    • ゲートウェイインターフェースは、Equinix Precision Timeサービスに直接接続されているサブネット内にある必要があります。
    • ゲートウェイインターフェースは、他のサブネットと相互接続されていなければならない。

  2. 設定したサブネットの1つと同じサブネット範囲内にあるIPアドレスで、同期が必要なエンドデバイスを設定します。

  3. タイムサーバIPにpingを実行する(例: 192.168.1.21または192.168.1.22）。ping応答が成功した場合にのみ、NTPクライアントの設定を続行する。

  4. 192.168.1.22NTPクライアントコンフィギュレーションファイルのサーバセクションで、両方のタイムサーバIPアドレス（ここでは、および）を設定する。192.168.1.21

  5. NTPクライアントを起動します。

Equinix Precision TimeとPTPのネットワーク構成​

PTPでは、ネットワークインターフェイスおよびネットワークデバイスにハードウェアタイムスタンプが必要ネットワーク構成は、ネットワーク内のPTPサブネットの数（単一または複数）によって異なる。

PTPドメインの設定​

PTPドメイン番号は、カスタマーポータルのPTP詳細設定で構成可能新しい接続のデフォルトはドメイン0以前は、デフォルトドメインは30に設定されていた。

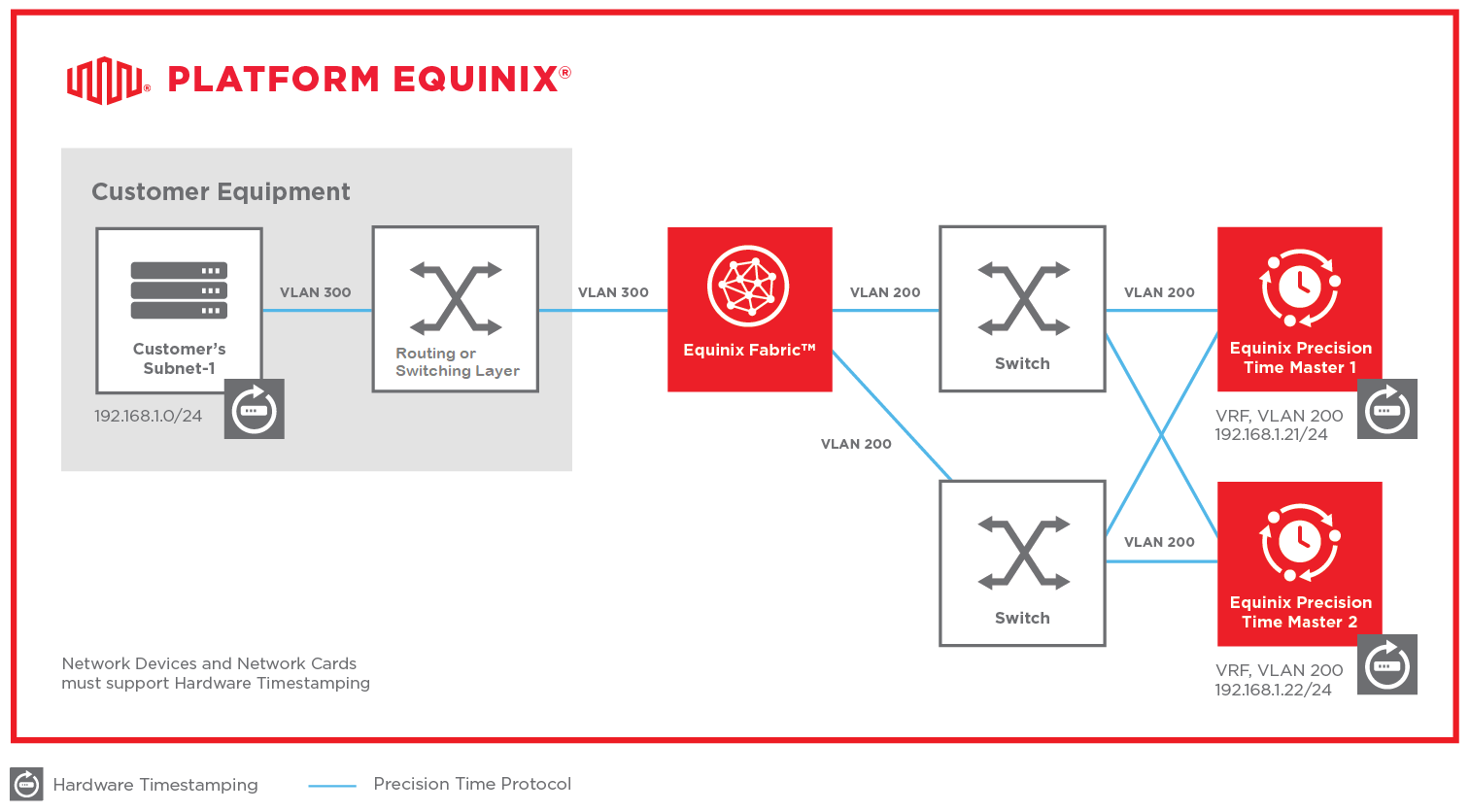

シングルサブネットネットワークでPTPを設定する​

これらの例は、PTPサービスにおいて、お客様側のサブネットが1つである場合の非冗長化ネットワーク構成を示しています。

非冗長化構成の場合。

  1. 統合内のすべてのデバイスが、ハードウェアタイムスタンプをサポートするネットワークインターフェイスカードを持っていることを確認する。

  2. ネットワークインタフェースがIEEE 1588 PTPおよび必要なハードウェアタイムスタンプオプションをサポートしていることを確認するために実行する。ethtool -T <interface_name>

  3. Equinix Customer Portal上のタイムサーバ用に設定されたIPアドレスと同じサブネット範囲内にあるIPアドレスと同期する必要があるエンドデバイスを設定する。この例では、サブネットを使用する場合、192.168.1.0/24そのサブネット内のエンドデバイスにIPアドレスと192.168.1.22/24（タイムサーバに設定されている2つのIPアドレス）を除く任意のIPを使用できる。192.168.1.21/24

  4. タイムサーバIPにpingを実行する(ここでは、またはのいずれか)。192.168.1.21``192.168.1.22応答には、タイムサーバがエンドデバイスのインターフェイスに設定されているサブネットと同じサブネットの下にあることが示されている必要がある(192.168.1.0/24上図)。

  5. Ping応答が成功した場合は、PTPクライアントをマルチキャストモードで起動できる。

メモ

クライアントはマルチキャストモードで動作するため、プライマリクロックIPを指定する必要はない。クライアントはサブネット内のタイムソースを自動的に検出する

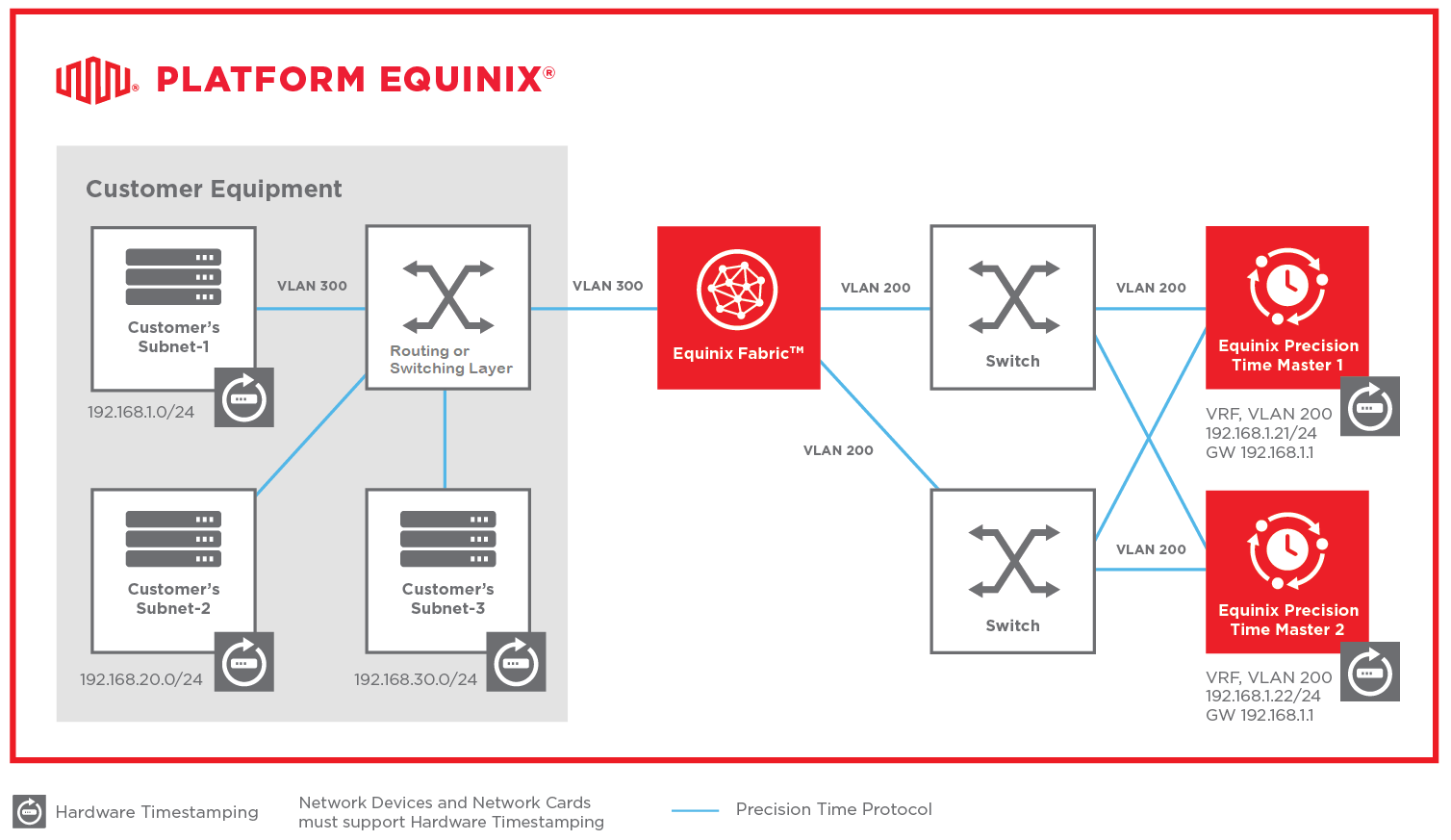

マルチサブネットネットワークでのPTPの設定​

これらの例は、PTPサービスにおいて、お客様側で複数のサブネットを持つ場合の冗長性のないネットワーク構成を示したものです。

非冗長化構成の場合。

  1. エクイニクスがエクイニクスカスタマーポータル（ECP）で新しいサービス接続をプロビジョニングできるように、お客様のゲートウェイインターフェースの設定情報をエクイニクスに提供してください。

    • ゲートウェイインターフェースは、Precision Timeサービスに直接接続されているサブネット内になければなりません。
    • ゲートウェイインターフェースは、他のサブネットと相互接続されていなければならない。

  2. サブネット間に複数のルーティングデバイスが設定されている場合は、ゲートウェイインターフェースのルーティングデバイスと他のルーティングデバイスを設定する必要があります。

    • できれば、PTPをサポートするハードウェア機器であることが望ましい。
    • ルーティングデバイスはマルチキャストルーティング、特にPIMとIGMPプロトコルをサポートしなければならない。

  3. サブネット間で運用されるすべてのルーティング機器にPIMとIGMPのプロトコルを設定する必要があります。

  4. すべてのネットワークインターフェースカードがハードウェアタイムスタンプをサポートしていることを確認する。

  5. ネットワークインタフェースがIEEE 1588 PTPおよび必要なハードウェアタイムスタンプオプションをサポートしていることを確認するために実行する。ethtool -T <interface_name>

  6. 設定したサブネットの1つと同じサブネット範囲内にあるIPアドレスで、同期が必要なエンドデバイスを設定します。

  7. タイムサーバIPにpingを実行する(ここでは、またはのいずれか)。192.168.1.21``192.168.1.22応答には、タイムサーバがエンドデバイスのインターフェイスに設定されているサブネットと同じサブネットにあることが示されている必要がある。

  8. Ping応答が成功した場合は、PTPクライアントをマルチキャストモードで起動できる。

メモ

マルチキャストモードでは、プライマリクロックIPを指定する必要はない。クライアントとタイムサーバの両方が同じサブネット内にある場合、クライアントはタイムソースを自動的に検出する。
