ネットワークモデルと時刻同期
Equinix Precision Timeはさまざまなネットワークシナリオをサポートしています。Precision Timeの配信ネットワークモデルは、これらのモデル間で変わることはありません。ただし、クライアントデバイスによるタイムサービスの消費はモデル間で異なります。
お使いのシステムを以下に示すモデルに適合させ、トポロジーのニーズに最適な Precision Time 構成を決定します。
以下の消費モデルを用意しています：
-
直接消費 - 少数のデバイスの同期に最適です。
- Precision Time Protocol (PTP)またはNetwork Time Protocol (NTP)のどちらでも使用可能です。
- すべてのエンドデバイスに高精度を提供します。
- 1つのサービスでPrecision Timeに接続できるデバイス数には、固有の上限があります。上限は採用するサービス層によって決まります。
-
Cascaded Consumption - 数千台のデバイスを単一の基準時刻に同期させるのに最適です。このモデルは、プライベートな内部ネットワーク、またはエンド・デバイスに接続された複数のプライベート・ネットワークに適用できます。
- 1台または2台のデバイスを直接本サービスに接続し、その後、内部ネットワークまたはプライベートネットワーク内のデバイスを、接続したデバイスに同期させることができます。
- 1つのサービスで同期できるデバイスの台数は無制限です。
- ホップはいくつでも追加できますが、ホップを追加するごとに精度のレベルに影響が出る可能性があることに留意してください。
Precision Timeサービスの各接続は、専用のネットワーク ネームスペースとVLAN IDを使用して分離されます。VLANベースのセグメンテーションにより、エクイニクスFabric上での転送中もトラフィックが分離された状態を維持し、顧客環境間の相互作用を防止します。
エクイニクスファブリックポート - 非冗長トポロジー
このモデルでは、クライアント デバイスは Fabric ポートを介して Precision Time に直接接続します。
Precision Timeは、Fabric Cloud Routerの使用時に冗長構成をサポートするため、お客様は可用性の高い時刻同期アーキテクチャを設計できます。
1 つの Precision Time 接続で、タイム サーバー 1 とタイム サーバー 2 の両方から時間が配信されます。接続は個々のタイム サーバーにマッピングされず、個別のFabricポートを使用して特定のサーバーをターゲットにすることはできません。
Equinix Fabricはスパニングツリープロトコル（STP）をサポートしていないため、FabricポートはSTP動作用に設定されていません。そのため、STPに依存するアクティブ／スタンバイ冗長化モデルはサポートされません。

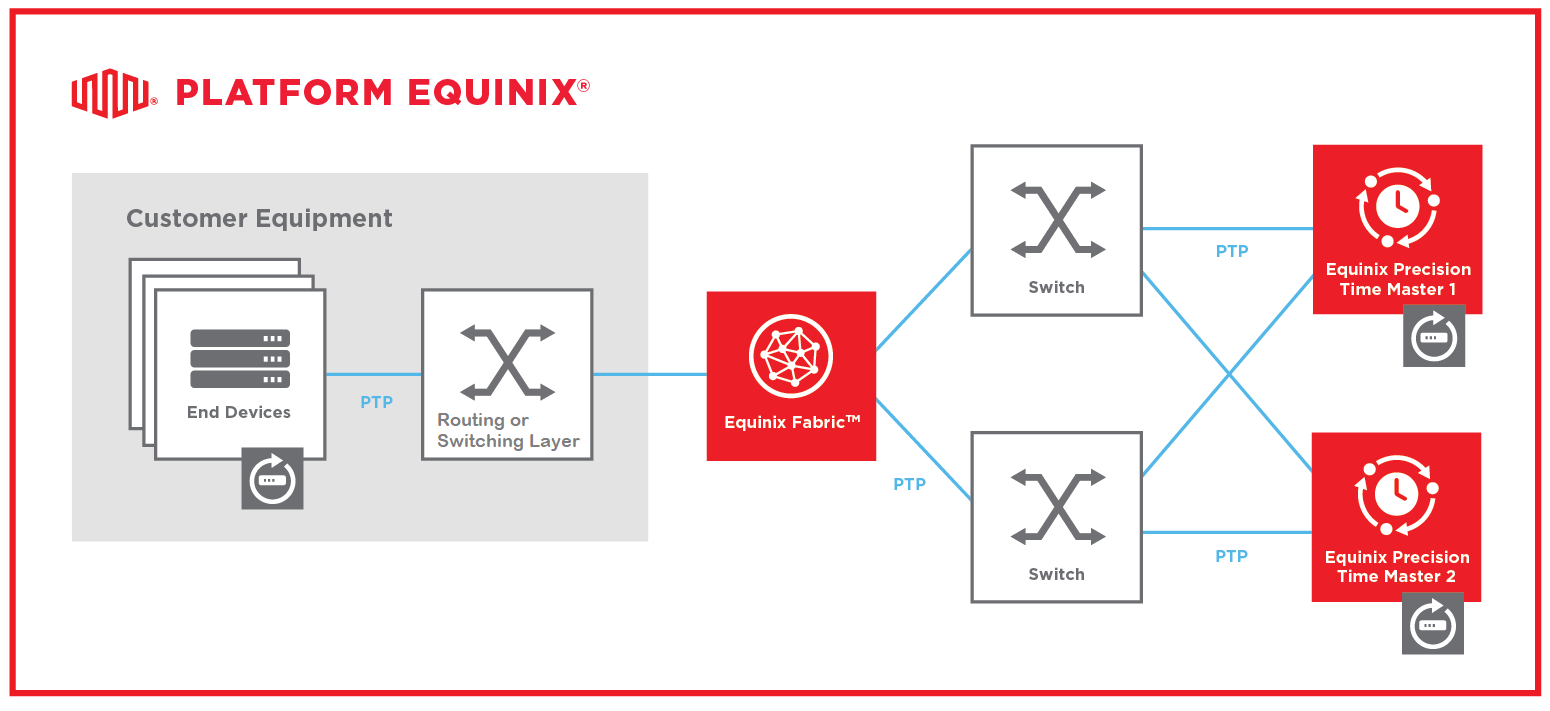

PTP直接消費 - このモデルでは、お客様はすべてのエンドデバイスでEquinix Precision TimeからPTPを直接受信します。

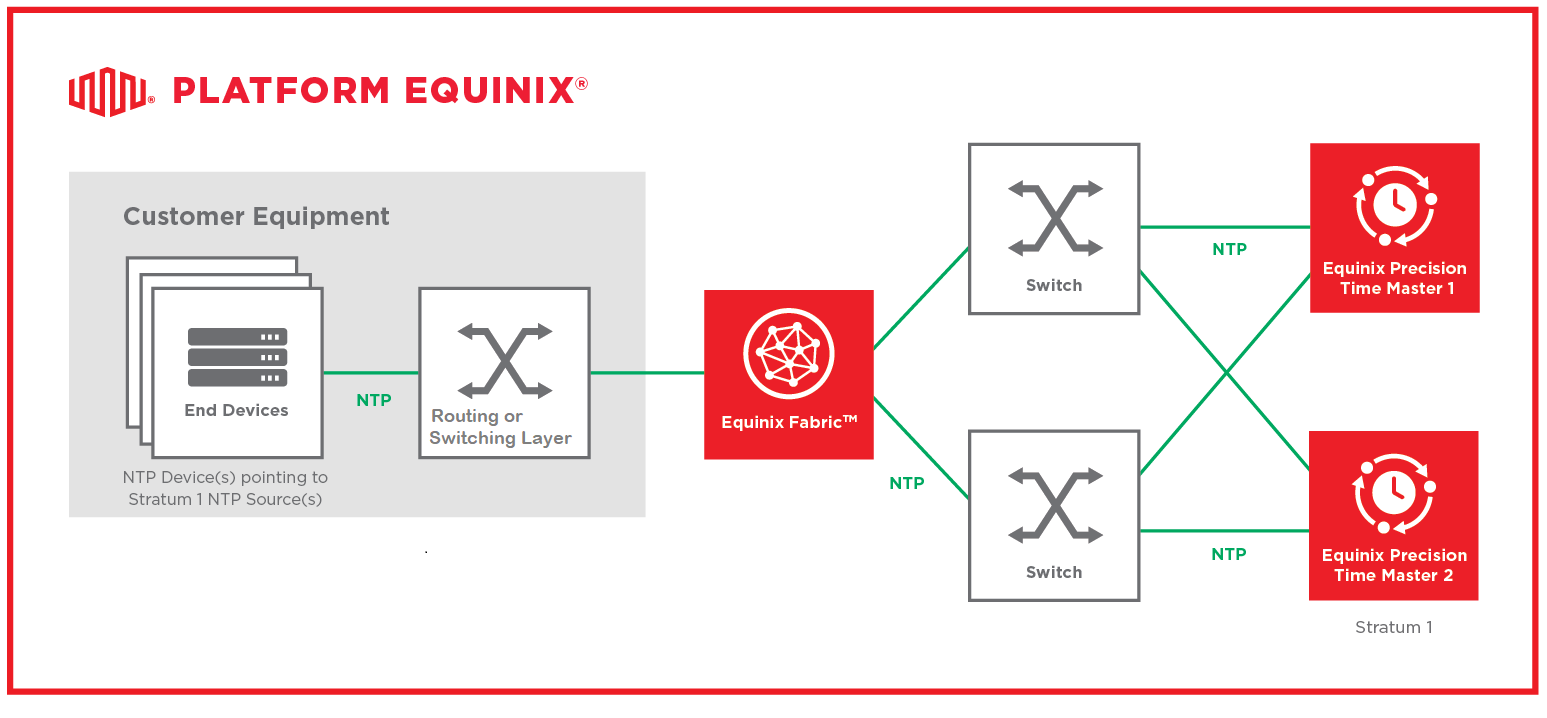

NTP直接消費 - このモデルでは、すべてのエンドデバイスでNTPを直接受信します。

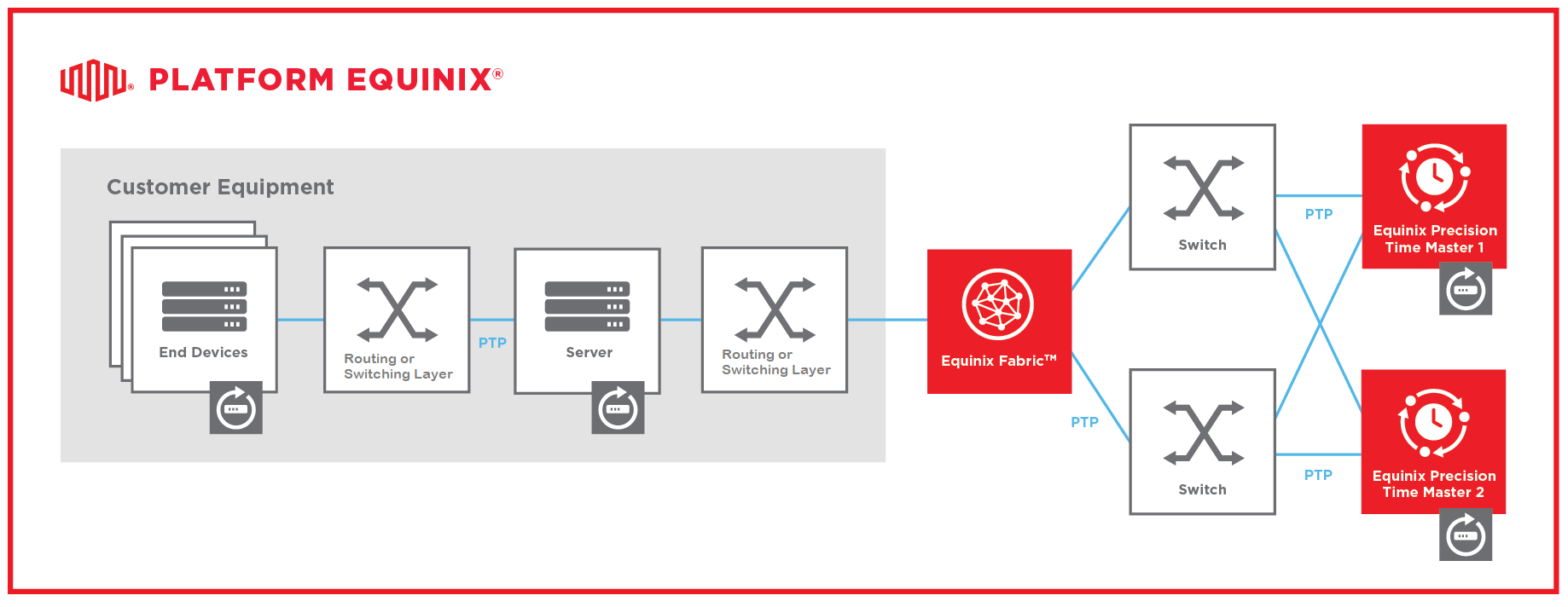

PTPからPTPへのカスケード消費 - この消費モデルでは、最初にPrecision TimeからPTPを受信し、次にPTPを分配する。

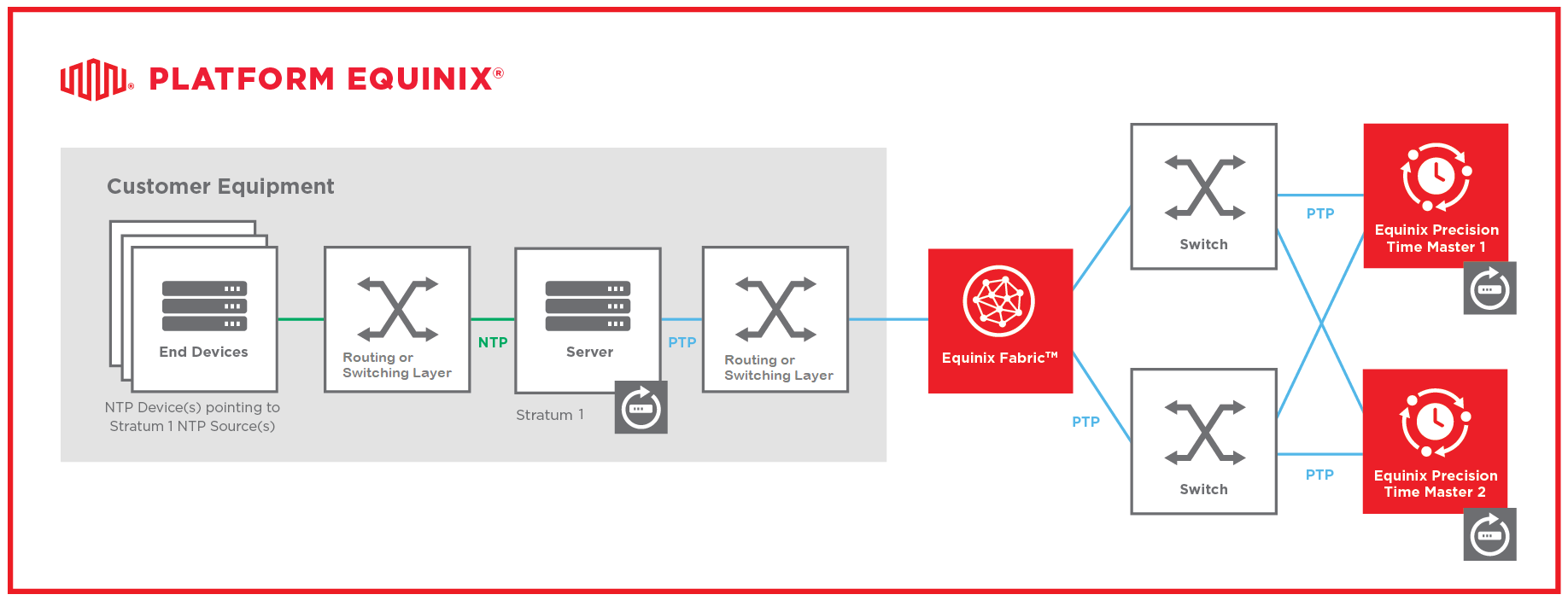

PTPからNTPへのカスケード消費 - このモデルでは、まずPTPをPrecision Timeから受信し、次にNTPを分配します。

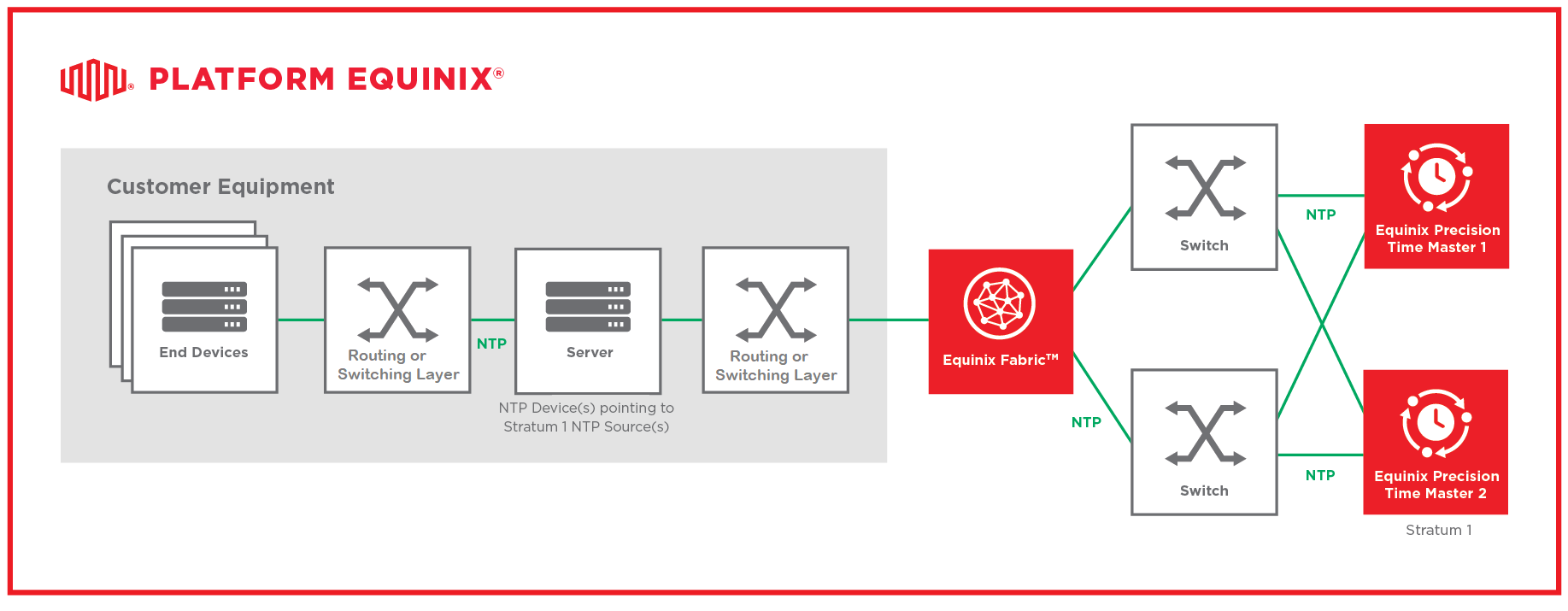

NTPからNTPへのカスケード消費 - このモデルでは、まずPrecision TimeからNTPを受信し、次にNTPを配布します。
サービスロケーションの選択と遅延
EMEA地域では、ロンドン（LD）またはフランクフルト（FR）をサービス拠点として選択できます。ネットワーク遅延は同期時に考慮されるため、遅延が時間精度に大きく影響することはありません。ただし、同じメトロ内のサービスロケーションを選択することで、パスのばらつきを抑え、ネットワーク設計を簡素化することができます。
Equinix Precision Timeは、PTP対応ネットワークではないEquinix Fabric上で配信されます。そのため、中間ネットワークデバイスはタイミング機能に参加せず、同期化はPTPプロトコル内のエンドツーエンドの遅延補償によって実現されます。
平均パス遅延の値は高く表示される場合があります（ネットワークの状態によってマイクロ秒からミリ秒の範囲）。また、平均パス遅延は、ネットワーク状況の変化によりサンプル間で変動することがあります。この変動は通常のジッターを反映したものであり、輻輳やパスの非対称性を示すものではありません。
PTPとNTPはどちらも、同期の際にネットワークの遅延やばらつきを補正し、正確な時間配信を保証します。

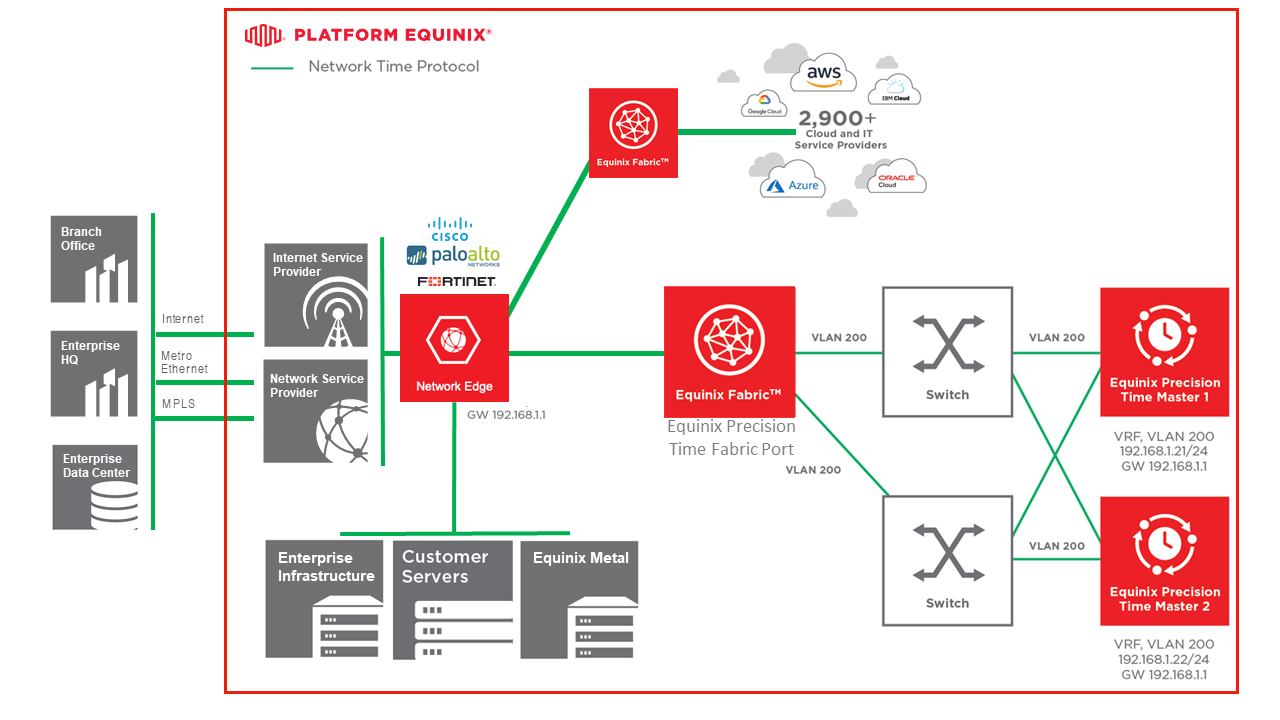

Network Edge - 非冗長トポロジー。
Network EdgeはNTPサービスでのみご利用いただけます。
このモデルでは、Network Edgeファイアウォールまたはルーターがタイミングゲートウェイとなり、お客様側のEquinix Fabricポートから接続します。
Precision Timeは、オリジン側でFabric Cloud Routerまたは仮想デバイスを使用することで、物理的なEquinixポートがなくても利用できます。これにより、コロケーションインフラストラクチャを必要とせずに、クラウドのみの展開でPrecision Timeにアクセスできます。
