VERSAの展開

このトピックでは、Network Edge から VERSA デバイスをプロビジョニングおよび運用する方法について説明します。

現在、最大1Gpbsのスループットを提供するVERSA FlexVNF 2コアCPUバージョン（小型とも呼ばれる）を注文できる。

VERSA FlexVNF を含む SD-WAN デバイスは、もともとハブアンドスポークアーキテクチャ内のハブになるようにプロビジョニングされている。しかし、ユーザーがこのデバイスをネットワークに組み込む方法に制限はありません。

第1部:概念的なワークフロー​

VERSA Director は、デバイスを制御する重要なオーケストレーターです。このプロセスを開始する前に、ユーザは適切なライセンスとプレステージングの詳細をVERSAから直接調達する必要があります。

必要条件​

VERSAデバイスをプロビジョニングしようとするユーザーは、以下のものを用意する必要がある：

  • VERSAディレクターへのアクセス
  • VERSAからのプレステージングの詳細（ローカルID、リモートID、コントローラ1および2のIPアドレス）。
  • アクティブな Equinix Fabricアカウント

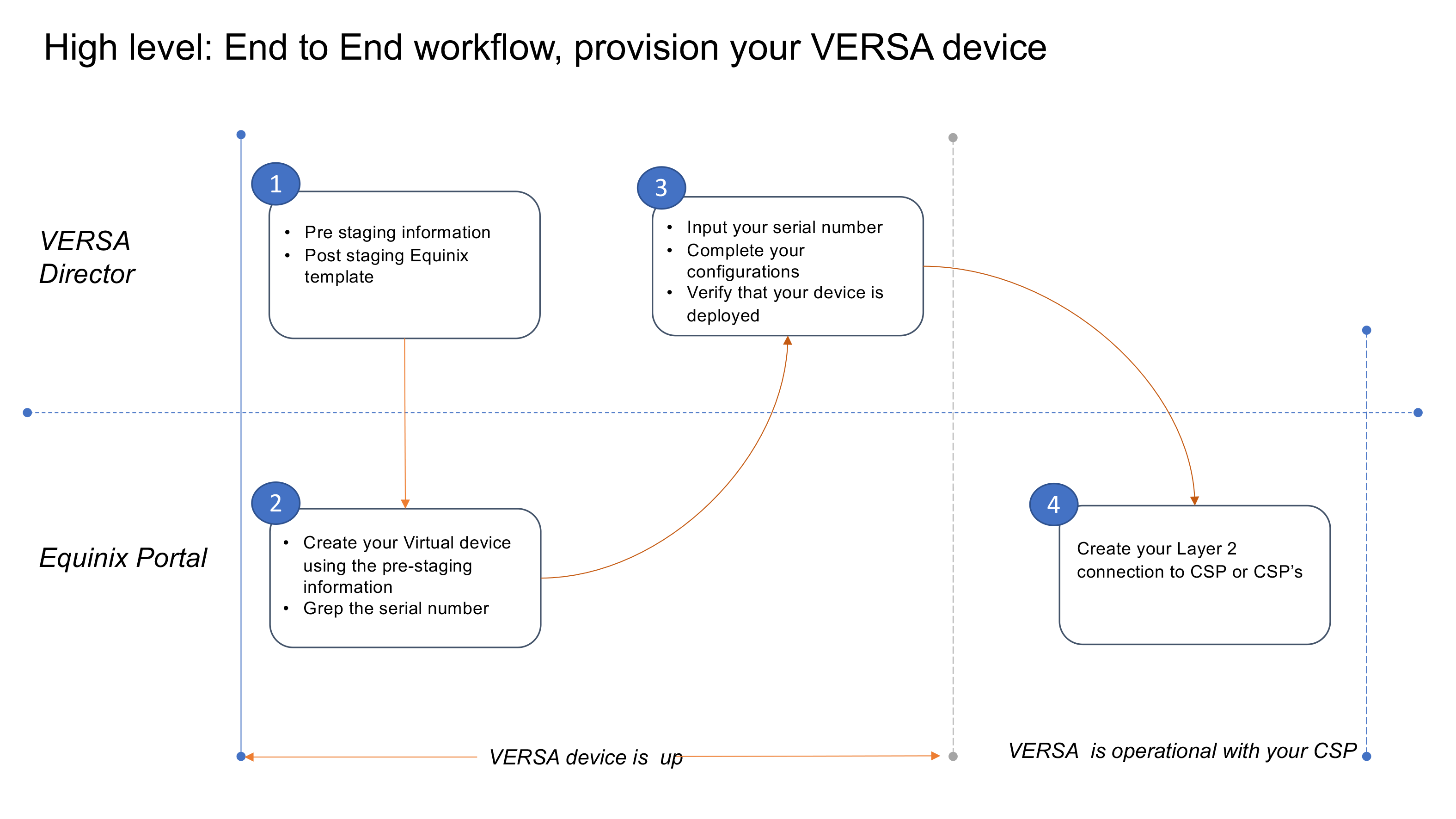

ハイレベルなエンドツーエンドのワークフロー：VERSAデバイスのプロビジョニング

パート2：組織がVERSA Directorにセットアップされていることを確認する​

!](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_1.png)

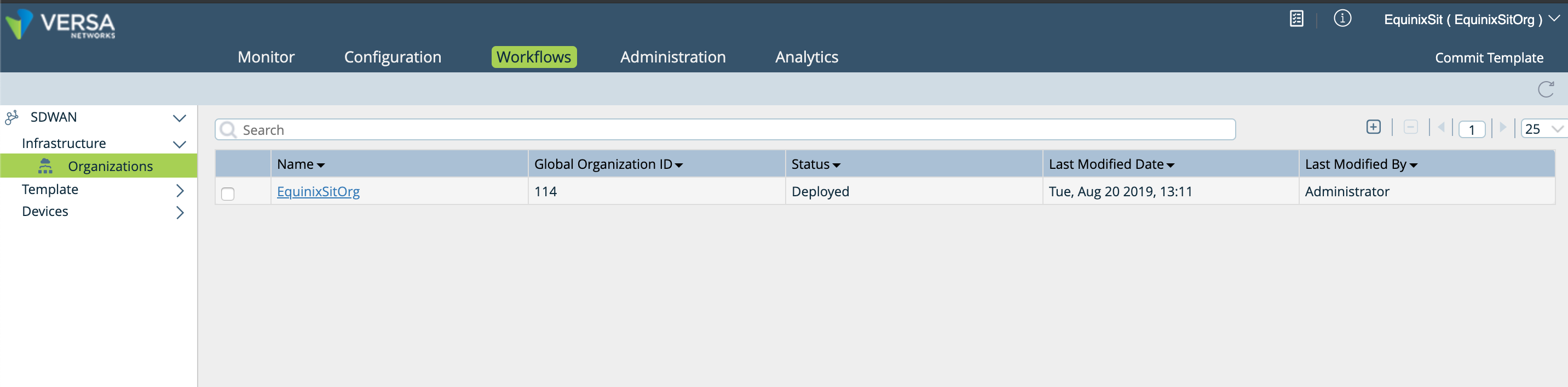

  1. VERSA Directorの組織を見る

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_2.png)

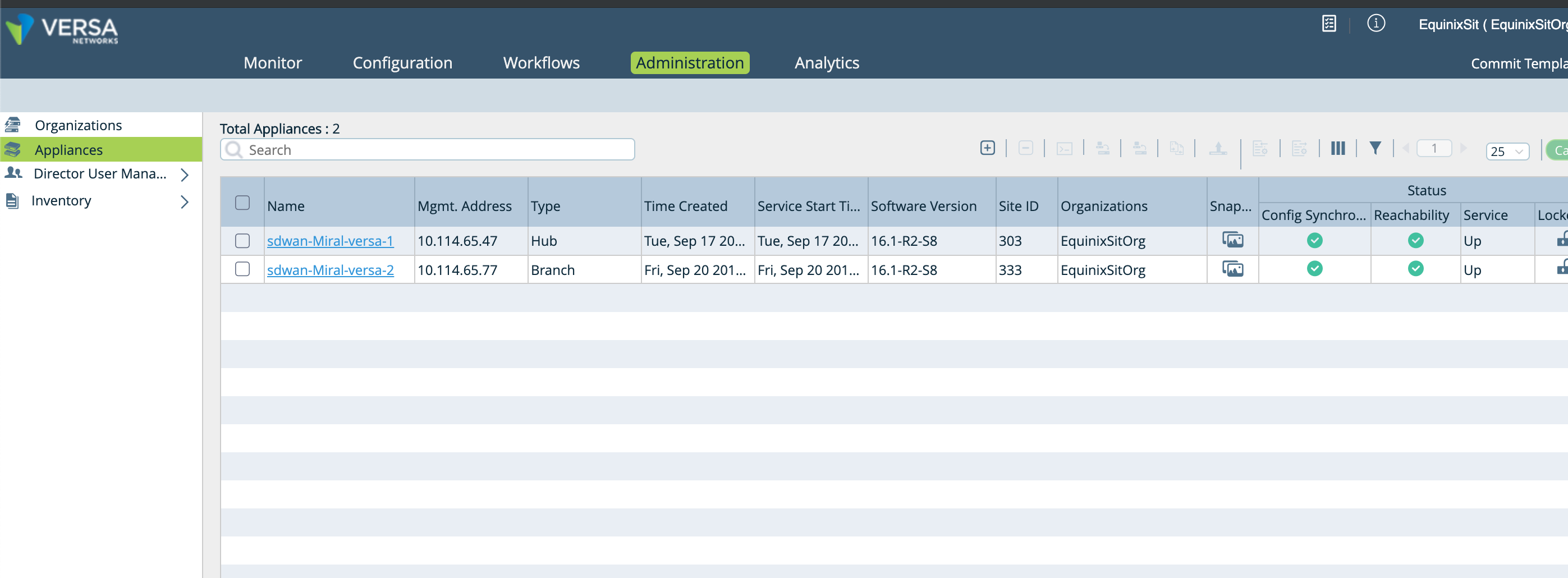

  2. VERSA Directorの家電製品を見る

第3部：ポストステージングテンプレート作成​

デバイスが作成されたら、名前を付け、ラベルを付けます。VERSA Director インターフェースでこのプロセスがどのように見えるか、次のページのショットを参照してください。

!](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_3.png)

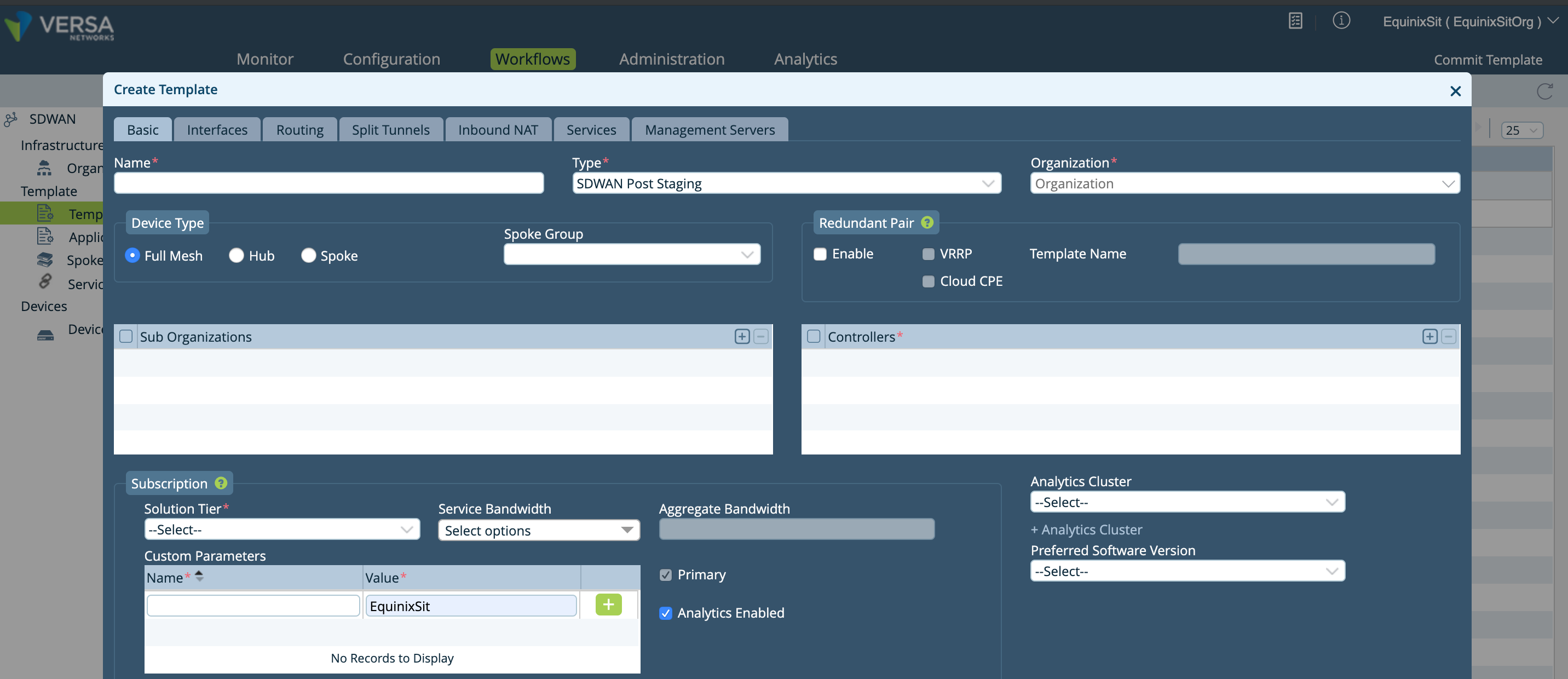

  1. デバイスの名前を記入します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_4.png)

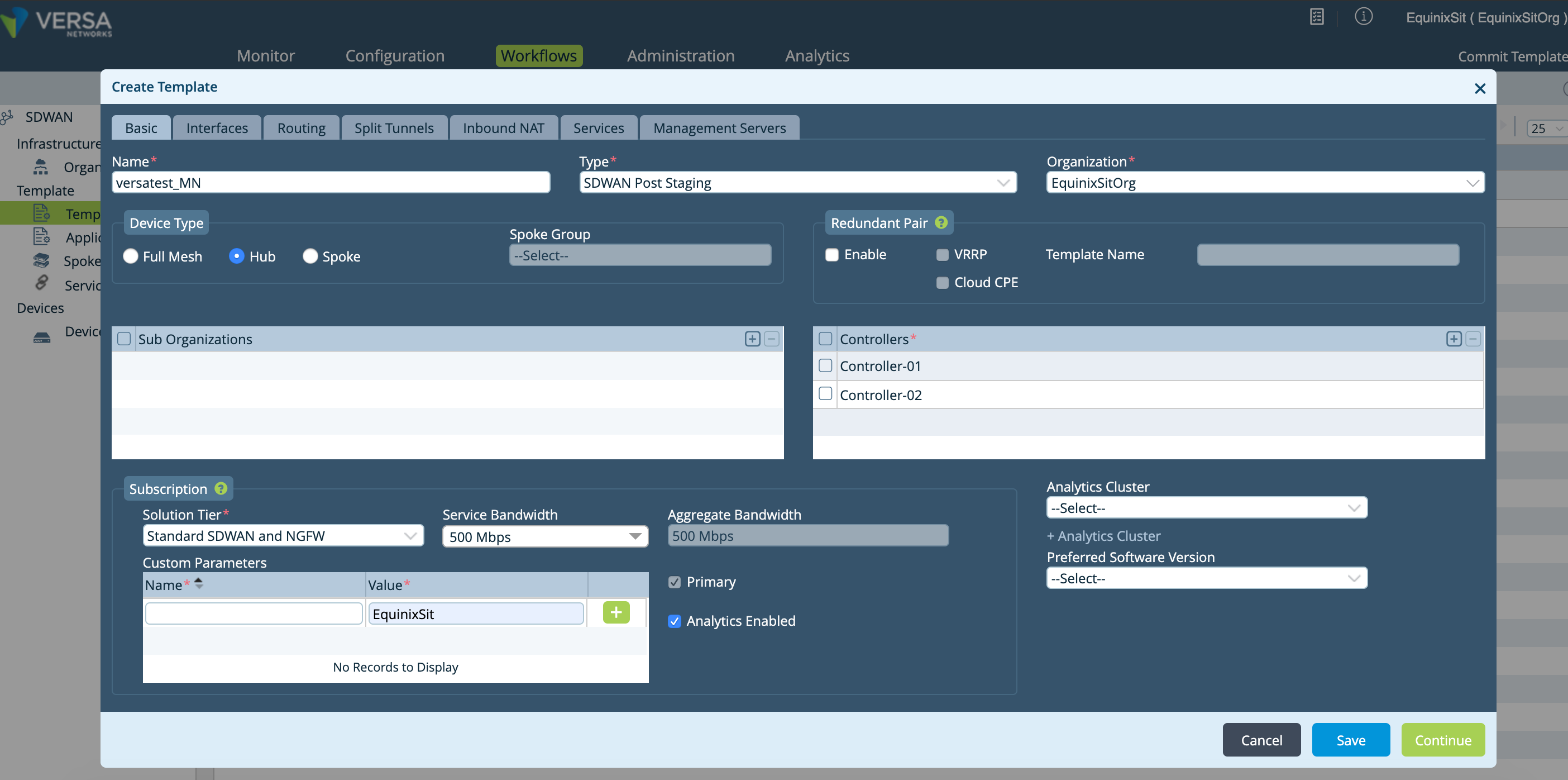

  2. 次に、デバイスにラベルを貼ります。

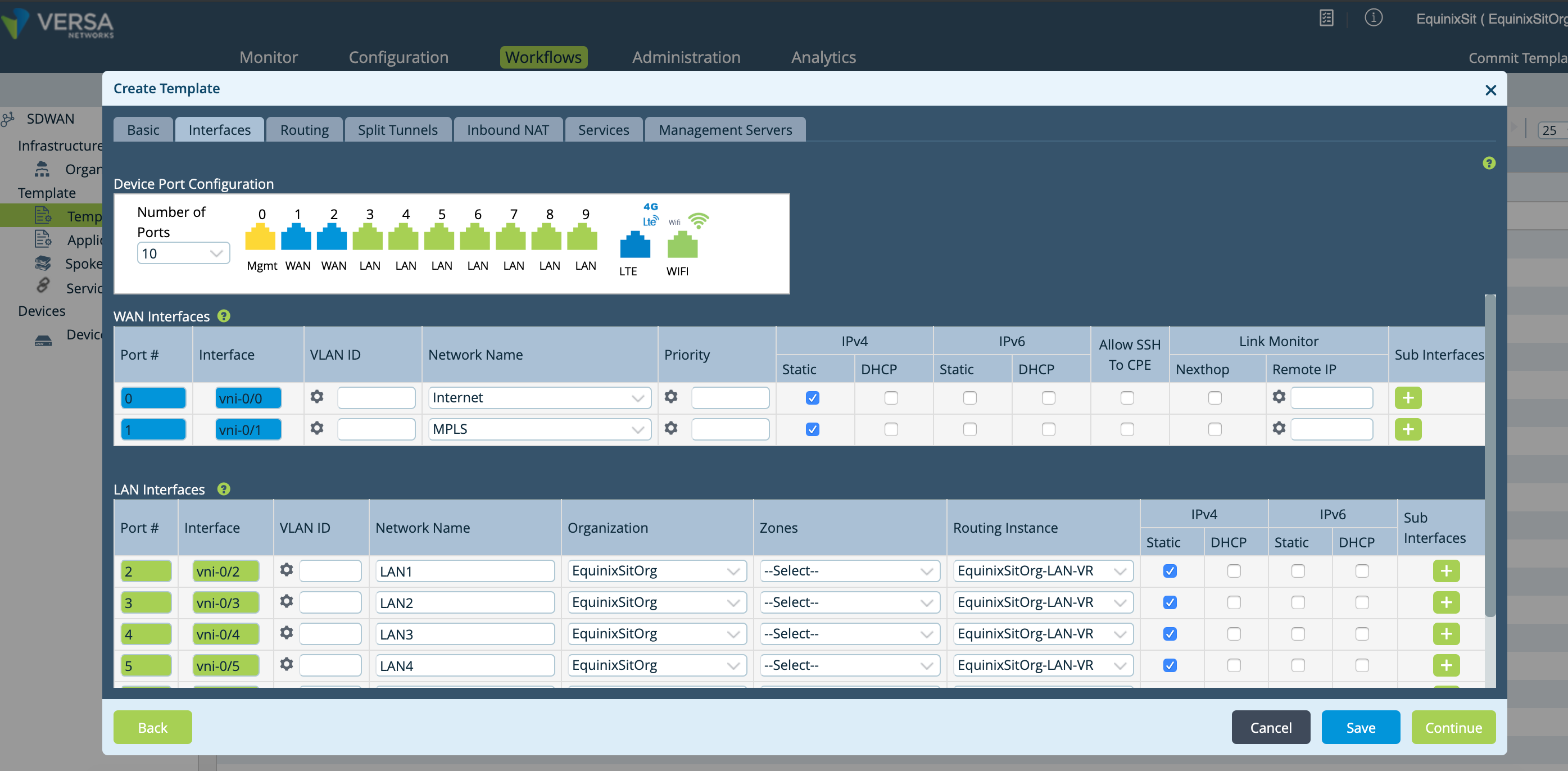

  3. LANインタフェースを作成し、次にWANインタフェースを作成し、デバイスをVRF（Virtual Routing and Forwarding）クラウドに追加してください。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_5.png)

    VERSA Director 内で LAN インターフェースを作成する場所を以下に示します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_6.png)

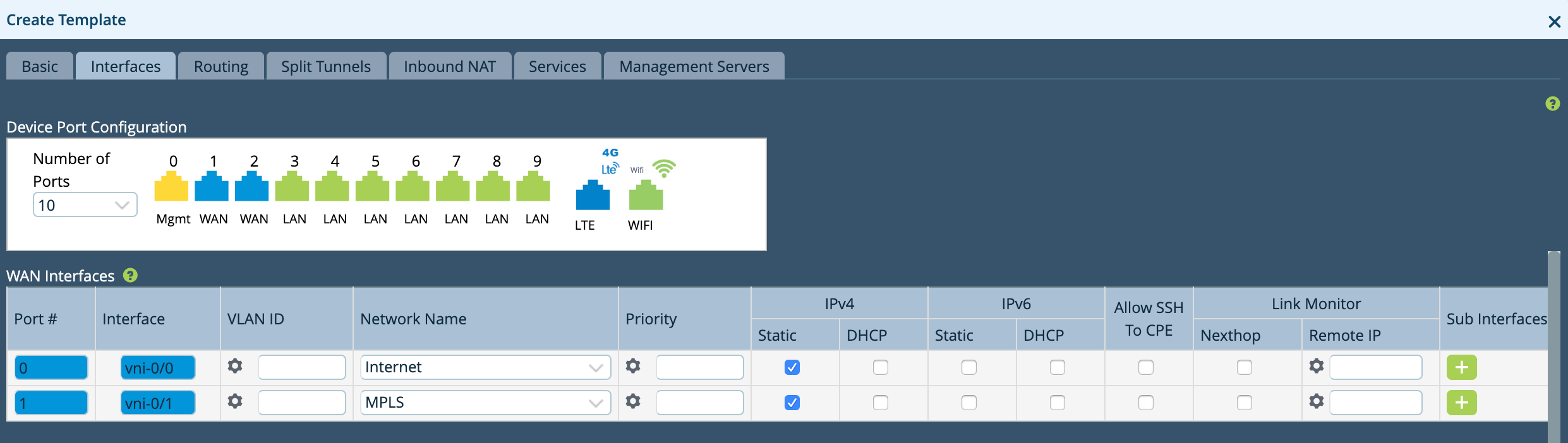

  4. WANインタフェースを作成し、VRFクラウドに追加します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_7.png)

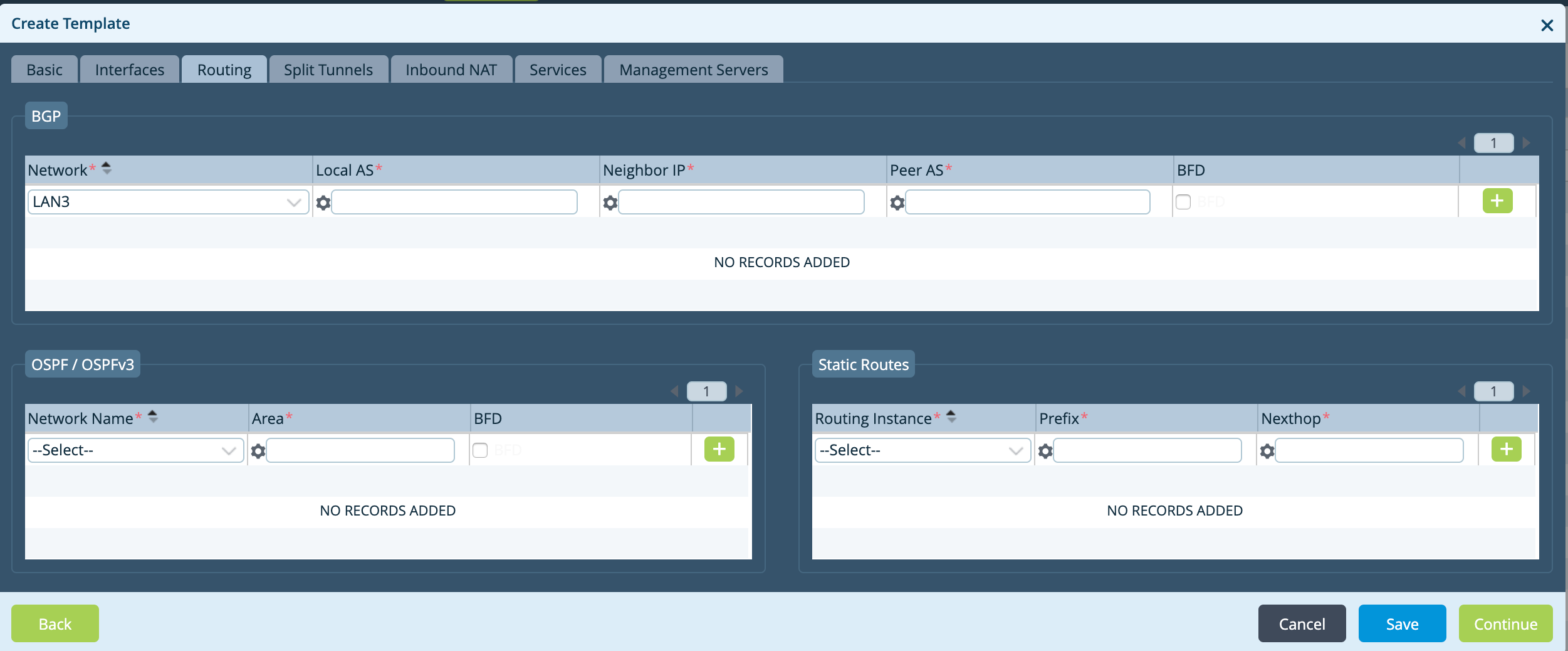

  5. LAN側BGPを作成します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_8.png)

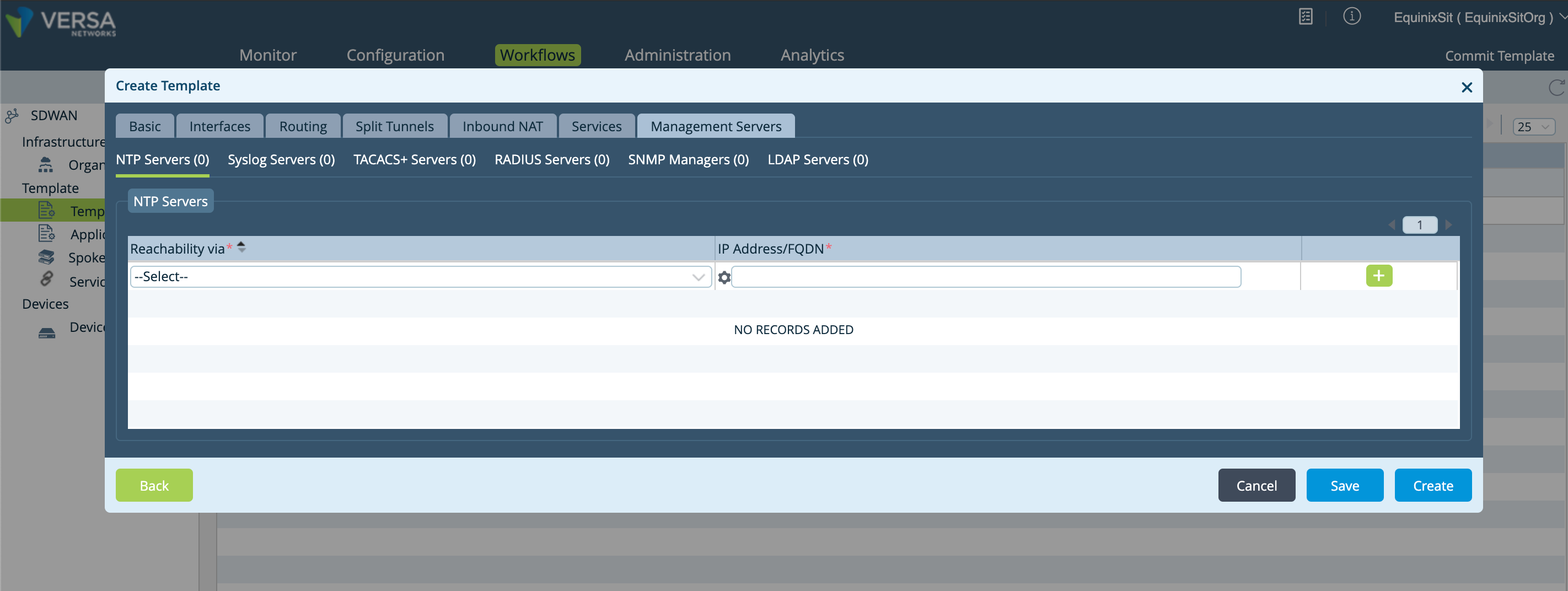

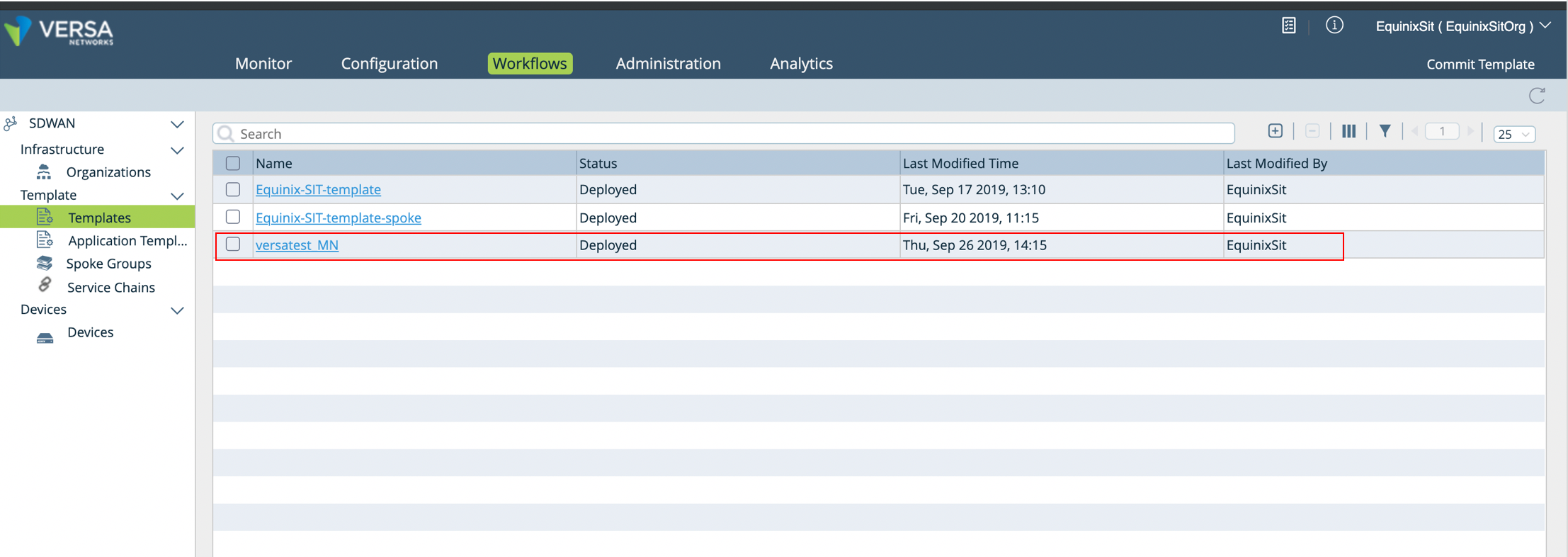

  6. ポストステージングテンプレートを作成します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_9.png)

    テンプレート作成時に表示されます。

パート4：エクイニクスNetwork Edgeでのデバイスのプロビジョニング​

VERSA Director での設定が完了しましたので、次は Network Edge Marketplace でデバイスをプロビジョニングします。

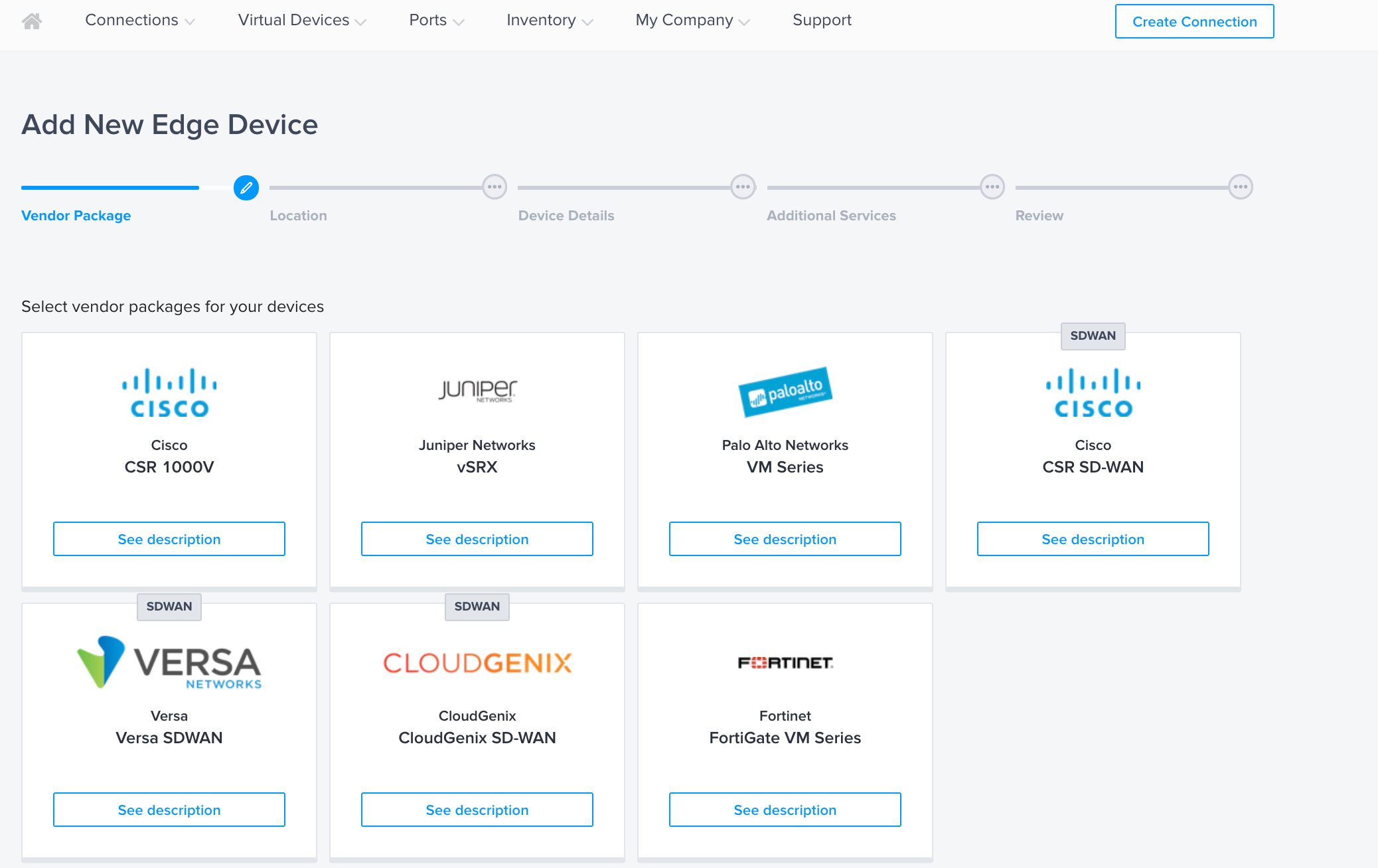

  1. ネットワーク設計に基づき、高可用性または非高可用性の動作モードを選択することができます。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_10.png)

    メモ

    HAモードは、エクイニクスのNetwork Edgeインフラストラクチャ上で、アクティブ／アクティブモードで2台のデバイスをインスタンス化します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_11.png)

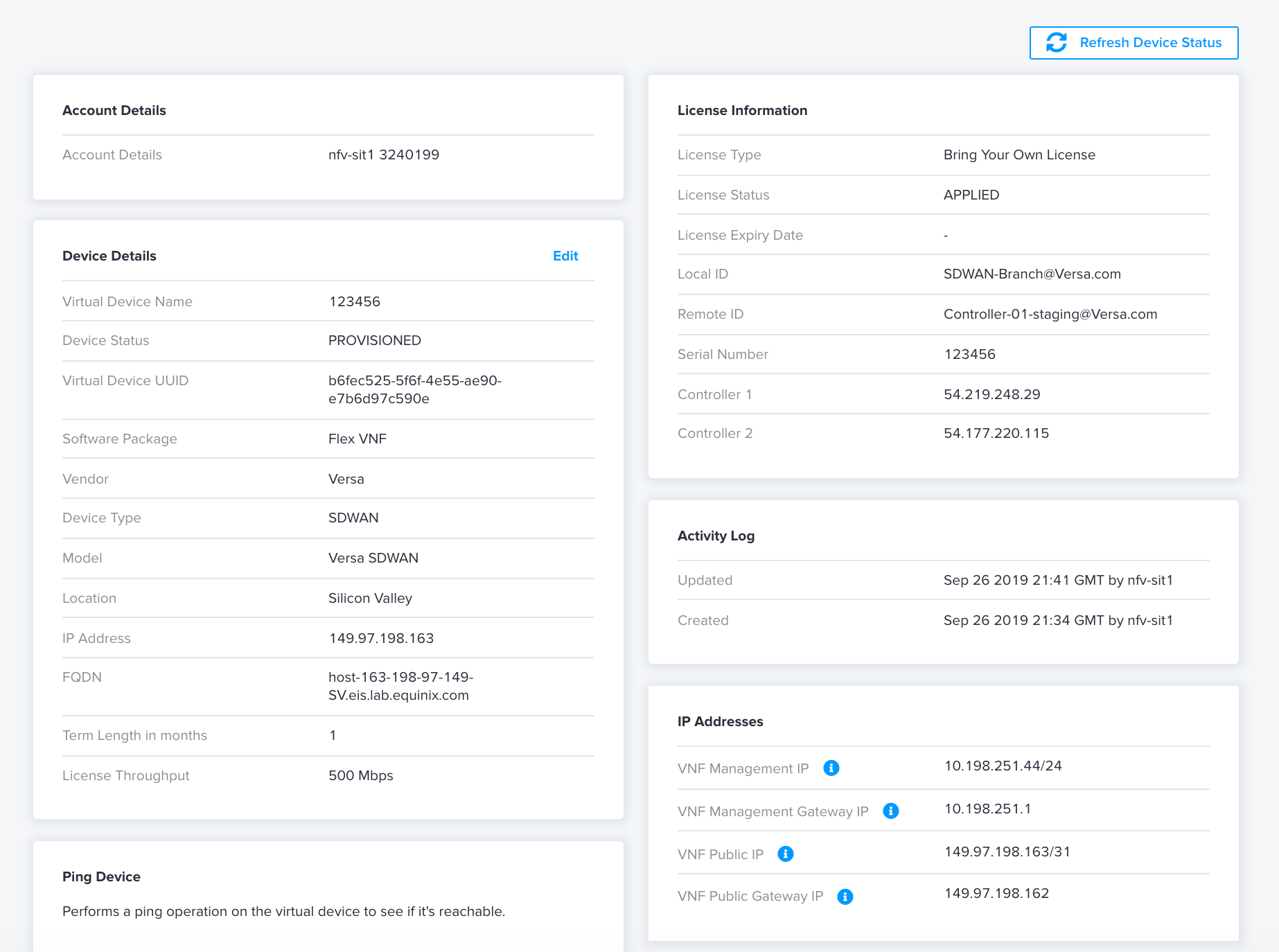

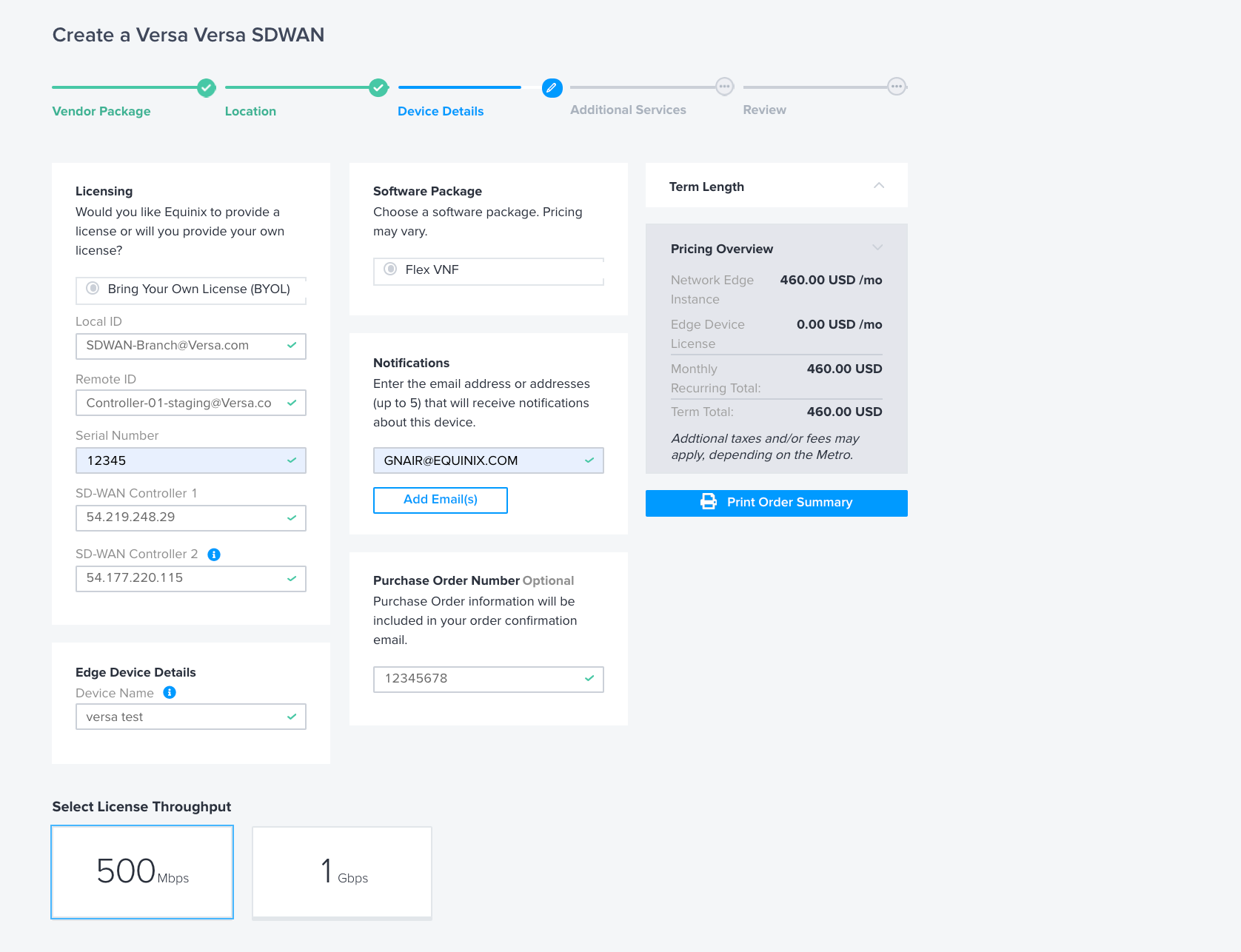

  2. VERSA Directorのプレステージング情報とシリアル番号を入力します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_12.png)

    これで端末のプロビジョニングが完了しました。

    メモ

    割り当てられたパブリックIPアドレスを覚えておく。

パート 5: VERSA Director での設定の完了​

  1. VERSA Directorに戻り、設定を完了します。

  2. VERSA Director でデバイスの配置を完了するために必要な手順を説明します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_13.png)

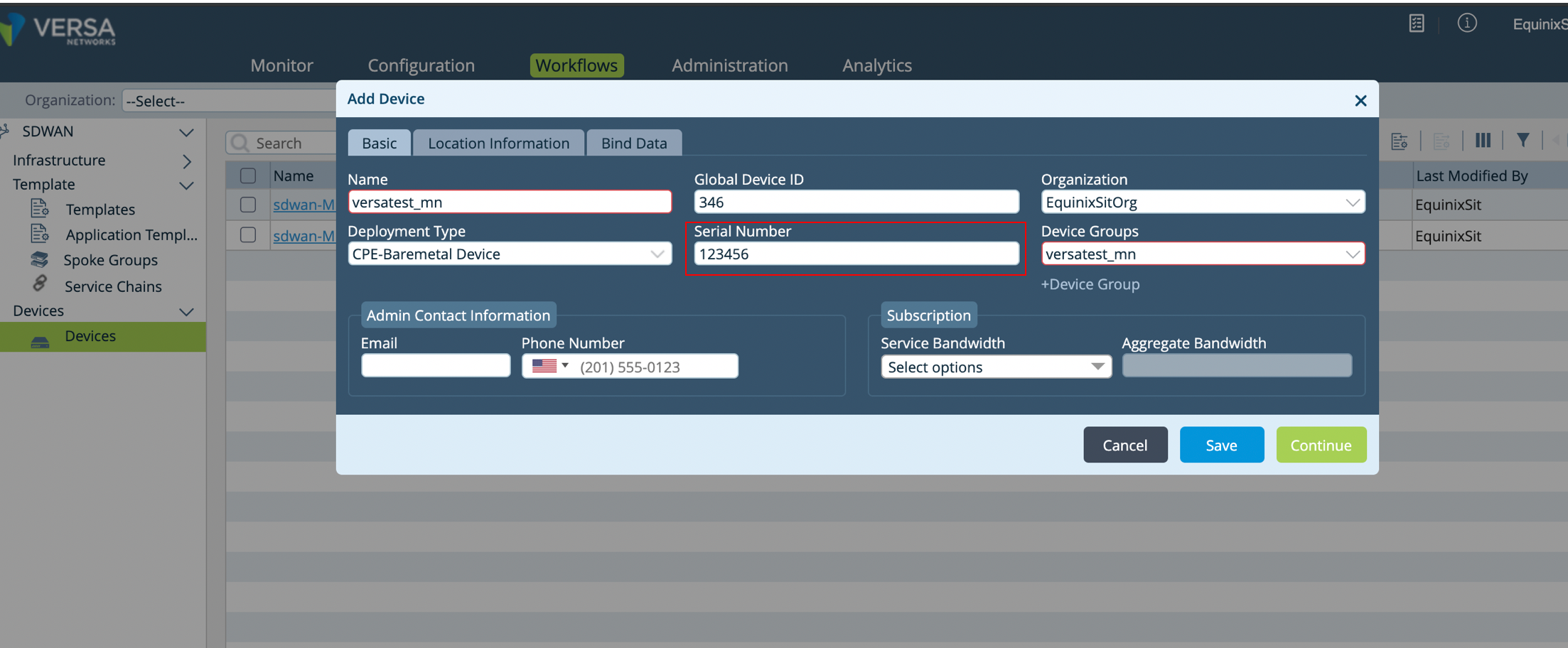

  3. シリアルナンバーなどの基本情報を入力します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_14.png)

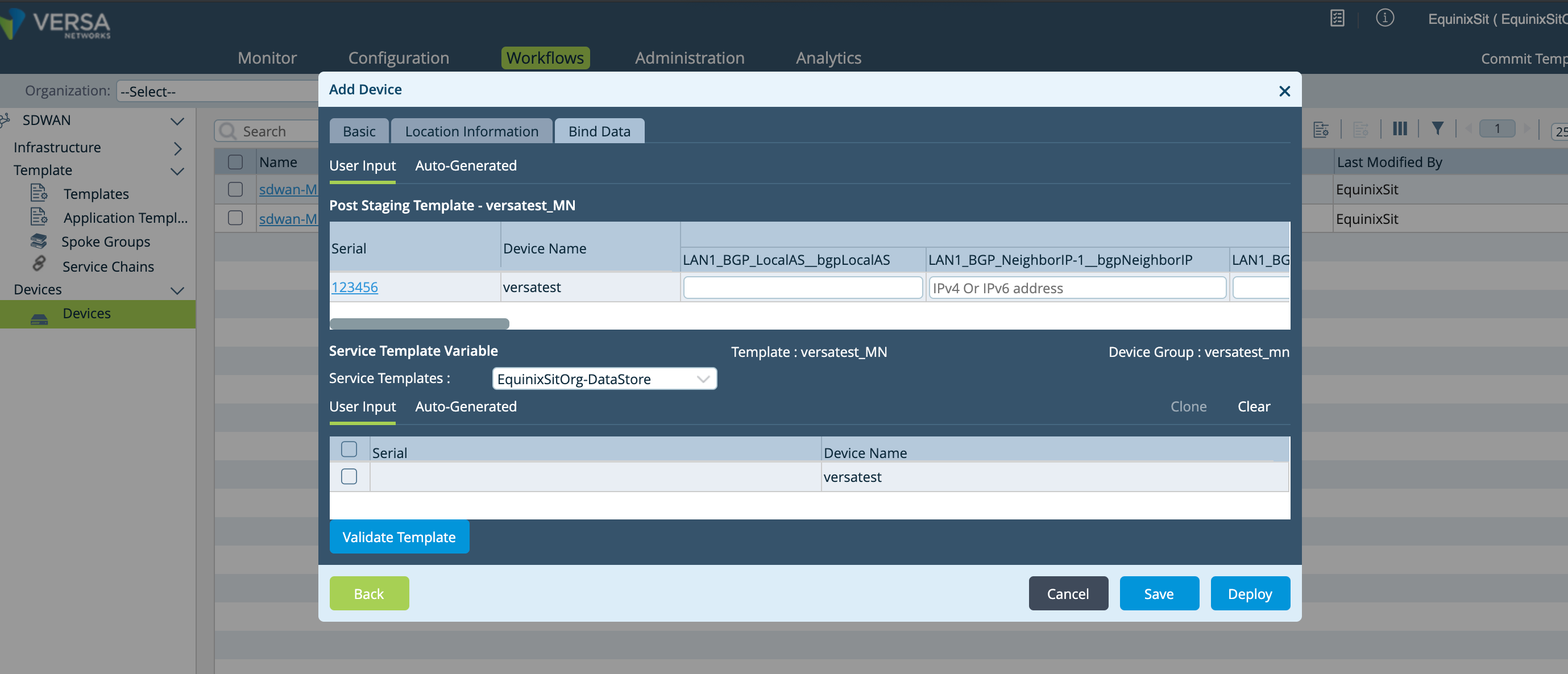

  4. Equinixから提供されたパブリックIPアドレスをプロバイダに入力し、設定を完了します。

    !](../../images/vendors-devices/versa/VERSA%20Deployment%20Guide_15.png)

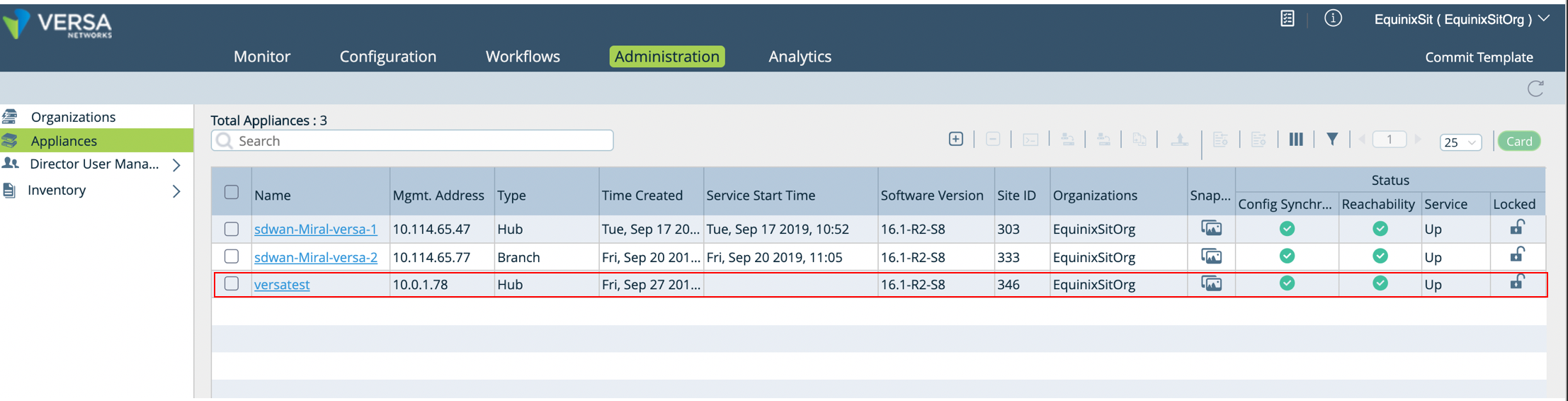

  5. デバイスがアクティブであることを確認します。
