Cisco Catalyst 8000Vの仕様

Ciscoライセンス

次の表は、Cisco VNF の Network Edge で利用可能なライセンスタイプの詳細です。

VNF Type	BYOL	Subscription
Catalyst 8000V Autonomous Mode	Yes	Yes
Catalyst 8000V SD-WAN	Yes	No

Catalyst 8000V Autonomous モードでは、BYOL（Bring Your Own License）オプションとサブスクリプション オプションの両方がサポートされています。BYOL オプションには有効なライセンスが必要です。Cisco、またはそのパートナーやリセラーからライセンスを購入し、管理する責任はお客様にあります。

Cisco Catalyst 8000Vルーター（自律モード）

• Cisco Catalyst 8000V Edge Software Data Sheet
• Cisco DNA Software for SD-WAN and Routing Ordering Guide

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package (BYOL)	DNA Essentials, DNA Advantage, DNA Premier
Software Package (Subscription)	DNA Essentials, DNA Advantage
Speed Tier (BYOL)	T0, T1, T2, T3
Speed Tier (Subscription)	T2		T2 and T3
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL / Subscription
Access Methods	SSH (CLI) HTTPS (Web Console)
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

IP アドレスを使用しない Cisco Catalyst 8000V ルーター（自律モード）の設定

Catalyst 8000Vルーター（自律モード）（EquinixパブリックIPアドレスなし） 、VNFはWANまたは管理インターフェースにパブリックIPアドレスなしでプロビジョニングされます。

デバイスの詳細 を入力する際、以下のIPアドレスオプションのいずれかを選択します：

• DHCP - IPアドレスを自動的に割り当てるネットワーク管理プロトコル。
• 静的IPアドレス - IPアドレス、サブネットマスク、デフォルトゲートウェイを入力します。
• NO IP Address - IPアドレスは割り当てられません。

Cisco Catalyst 8000V ルーターの作成（自律モード）

Cisco Catalyst 8000V ルーター（自律モード）を作成する場合は、次のデバイス固有のオプションを考慮してください。

ライセンスを持参する場合は、次のデバイス作成手順が適用されます：

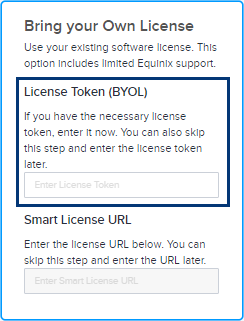

• デバイスの作成プロセス中にライセンストークンを入力できます。ライセンス トークンを入力すると、提供されたトークンに基づいて仮想デバイスにライセンスがプロビジョニングされます。トークン情報を提供しない場合でも、仮想デバイスはプロビジョニングされますが、仮想デバイスがプロビジョニングされた後、ライセンストークンを使用してスマートサーバーにライセンスを手動で登録する必要があります。

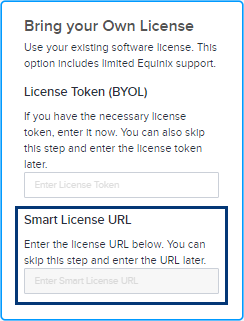

• または、スマート ライセンスの URL を入力することもできます。このプロセスを完了するには、有効な Cisco アカウントが必要です。



  Cisco Smart License トークンを取得するには：

  • Cisco.com アカウント情報を使用して Cisco Smart Software Manager（CSSM）にサインインします。
  • 新しいトークンを作成するには、Virtual Accounts > _Inventory_セクションを探します。
  • 新しく作成したトークンがトークン一覧に表示されます。トークンをクリックして詳細を表示し、トークン文字列をコピーします。

  新しいトークンをデバイスに登録するには、デバイスCLIにアクセスして、トークンを登録するコマンドを入力します。

  license smart register idtoken <your_token_string>

  トークンの登録を確認するには、次のようなコマンドを入力します：

  show license status

  問題が発生した場合、またはより詳細な手順が必要な場合は、Cisco DNA Center Administrator Guide を参照するか、Cisco サポートにお問い合わせください。

• Cisco またはそのパートナーからのサポートは、お客様の責任において入手してください。Equinix Network Edgeのライセンスを契約している場合、Cisco IOX-XEソフトウェアのトラブルシューティングやCisco IOX-XEの設定に関する質問については、Network EdgeポータルからCisco Technical Assistant Center（TAC）にサポートケースを開くことができます。詳細については、Cisco Catalyst 8000V Subscription and Support を参照してください。

デバイスの詳細_を構成する場合：

• デバイスリソース_を選択するときは、それらのリソースの最大スループットが正しく決定されていることを確認してください。スループット層のオプションは、デバイスリソースによって決まります。

• DNAエッセンシャル、DNAアドバンテージ、DNAプレミアからソフトウェアパッケージをお選びください。

• 数値スループット_（BYOLのみ）を入力するか、スループット・ティア_を選択します。選択できるのは 1 つだけです。Numeric Throughput を入力し、Throughput Tier を選択することはできません。



  間違ったスループットを選択すると、デバイスに最適なスループットが得られない場合があります。詳細については、自律モードにおけるスループットとスロットリングの仕様（表4） を参照してください。表に記載されているTier 4はNetwork Edgeではサポートされていません。

  ACL テンプレートの適用は、デバイス作成プロセスの必須ステップです。デバイスに適用するテンプレートを作成する必要がある場合は、[アクセスコントロールリストテンプレートの作成]をクリックします。詳細については、「仮想デバイスのアクセス制御の設定」（.../.../access-devices/ne-access-management.md）を参照してください。

  Network Edge のイメージ ダウンロード ツールを使用すると、Cisco Catalyst 8000V (Autonomous Mode) の利用可能なソフトウェア バージョンを表示してダウンロードし、デバイスにアップロードしてアップグレードまたはダウングレードできます。このツールは、Equinixによって認定されたイメージを持つサブスクリプションデバイス向けです。

1. エクイニクスカスタマーポータル」（https://portal.equinix.com/ne/new-virtual-device）にサインインし、「Network Edge」に移動します。

2. ネットワークエッジ］メニューから［仮想デバイスインベントリ］を選択します。次に進む前に、目的のプロジェクト名/IDに切り替えることを確認してください。

3. Cisco Catalyst 8000 デバイスの場所を確認し、デバイス名をクリックして Virtual Device Details ページを表示します。

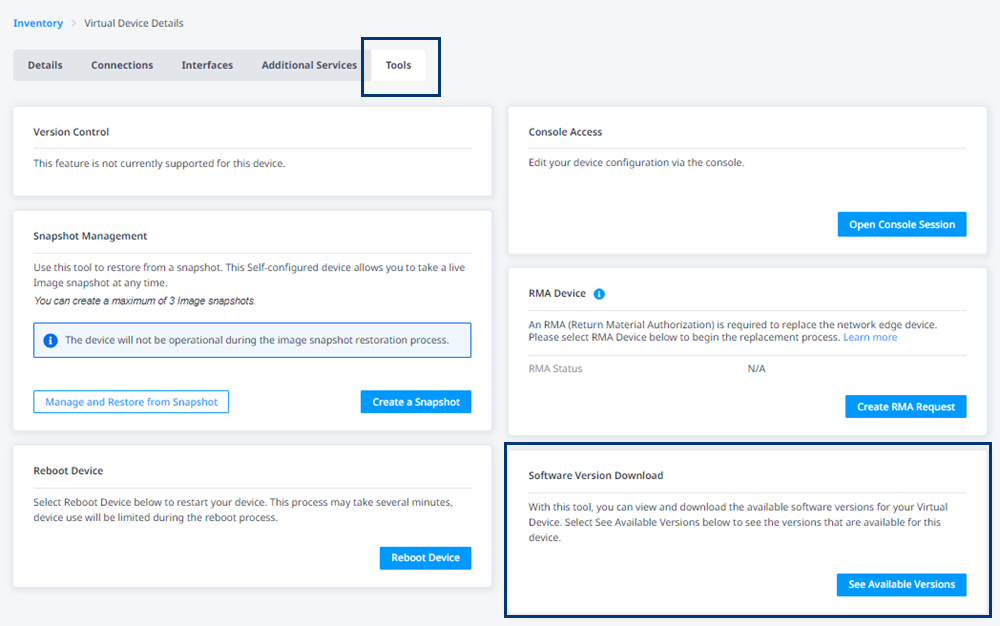

4. ツール をクリックしてください。

5. ソフトウェアバージョンダウンロードカードで、利用可能なバージョンを見る をクリックします。

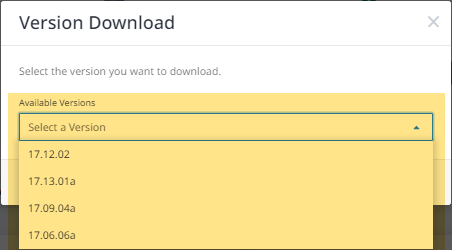

6. Available Versions ドロップダウンで、ダウンロードするバージョンを選択します。



7. クリックStart Version Download.

8. ダウンロードのプロンプトが表示されたら、ファイルを任意の場所に保存します。

Cisco Catalyst 8000Vルーター（コントローラーモード）

	2 Cores	4 Cores	6 Cores	8 Cores	16 Cores
Memory	8 GB	8 GB	16 GB	16 GB	16 GB
Software Package	DNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)	10 / 24
System Reserved Interfaces	GigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License Type	BYOL
Access Methods	HTTPS (Web Console)vManage
Image Version	See Available Image Versions
Restricted CLI Commands	None
Deployment Option	Single Redundant

Cisco Catalyst 8000V ルーターの作成（コントローラーモード）

Cisco Catalyst 8000V を SD-WAN コントローラモードで導入するための前提条件は次のとおりです：

1. Cisco.comのログイン認証情報です。
2. Cisco.comからCatalyst 8000Vデバイスのプロビジョニングと運用を行うための適切なDNAライセンスです。このライセンスはEquinix Fabricではなく、vManageにインストールされます。
3. Cisco vManageソフトウェア（コントローラー）が稼動していること（エクイニクスの管理下ではないこと）。

ブートストラップ設定ファイルを生成する必要があります。

1. Cisco vManage SD-WAN Controller にサインインします。

2. コントローラ内のSD-WANエッジデバイスの位置を確認します。

3. Cisco vManageメニューで、Configuration >Devices を選択します。

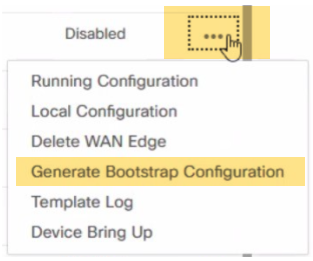

4. 新しい Network Edge デバイスに使用する論理 C8000V SD-WAN を選択し、 をクリックして Generate Bootstrap Configuration を選択します。



   メモ

   C8000Vのシャーシ番号は、ライセンスがSmart Accountに入金された後、SD-WAN ManagerのSmart Accountを同期することで入力されます。未使用のシャーシ番号を選択して、ブートストラップファイルを生成します。プロファイルを作成する前に、上記のステップ4に従うことが重要です。

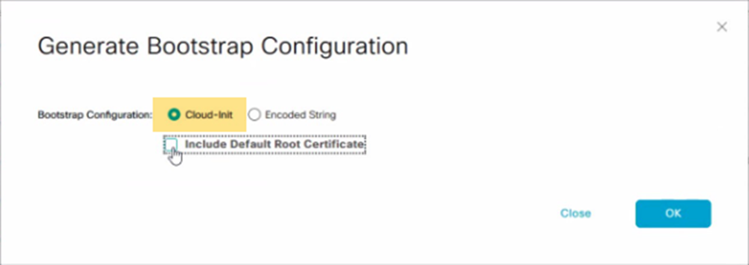

5. Generate Bootstrap Configuration_ボックスで、_Cloud-Init_を選択し、OK をクリックします。デフォルトのルート証明書を含める］の選択はオプションです。



   Generate Bootstrap Configuration] ボッ クスには、 ラ イ セ ン ス の OTP ト ー ク ン、 vBond アドレス、 UUID、 お よ び組織情報な ど のブートス ト ラ ッ プ構成が表示 さ れます。

6. Generate Bootstrap Configuration ボックスのDownload をクリックして、ブートストラップ設定のコピーを保存します。

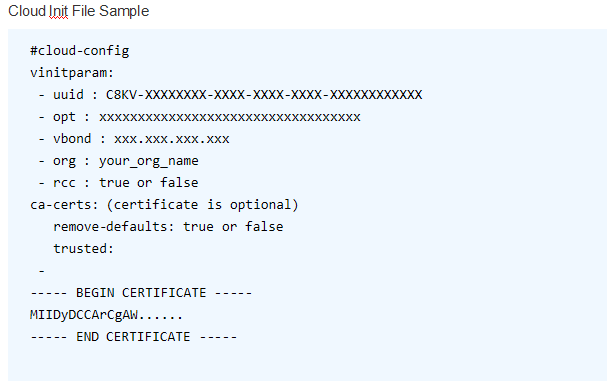

7. ブートストラップファイルの内容を検証し、余分な情報が含まれていないことを確認します。以下の例は、C8000Vデバイス作成ワークフローでアップロードするcloud-initファイルで許可される有効なフォーマットと属性を示しています。



   メモ

   これはCloud Initファイルの例です。vManageからダウンロードしたファイルを使用し、変更しないでください。ブートストラップ生成に関する最新のドキュメントについては、Bootstrap Process for Cisco SD-WAN Cloud-Hosted Devices を参照してください。

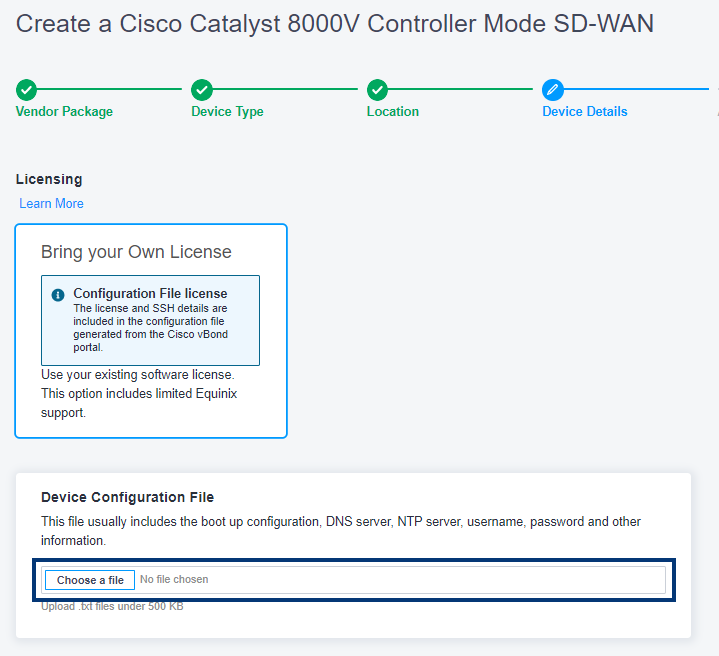

8. デバイスの詳細を指定しながら、デバイス設定ファイルをアップロードします。



Cisco Catalyst 8000Vで連邦情報処理標準（FIPS）モードを有効化

デフォルトでは、Cisco Catalyst 8000V デバイスで FIPS モードが有効になっていないため、手動で有効にする必要があります。

Catalyst 8000V で FIPS モードを有効にします：

1. platform ipse fips-mode` を設定します。

   C8000V#conf t
   >
   Enter configuration commands, one per line.  End with CNTL/Z.
   C8000V-FIPS(config)#platform ipsec fips-mode
   Enable FIPS mode will take effect after reboot!

2. 設定を保存します。

   C8000V#copy running-config startup-config
   >
   Destination filename [startup-config]?
   Building configuration...
   [OK]

3. ルーターをリロードする。

   C8000V#reload
   >
   Proceed with reload? [confirm]

4. ルータがオンラインになった後、FIPS モードが有効になっていることを確認します。

   C8000V-#show running-config | inc fips
   >
   platform ipsec fips-mode

詳細については、Ciscoのドキュメントを参照してください。

Cisco Catalyst 8000V サブスクリプションとサポート

Cisco Catalyst 8000V Autonomousモードのライセンスサブスクリプションオプションが、エクイニクスのNetwork Edgeポータルから利用できるようになりました。Cisco VNFのサポートについては、以下の表を参照して、シスコに直接サポートケースを作成するタイミングをご確認ください。

License Type	Equinix	Cisco
Subscription Through Equinix	For license subscription through Equinix, open Equinix support tickets for issues related to licensing such as license registration.	Open a Cisco TAC case through the Network Edge portal (see the Sections below) for IOX-XE related issues or configuration related questions. Work directly with Cisco TAC without Equinix engagement.
BYOL	No support from Equinix for license related issues.	You are responsible for obtaining Cisco support from Cisco or Cisco partners. Contact a Cisco sales representative or partner to purchase a license and support contract.

いずれのライセンスでも、VNFの運用、接続の問題、Network Edgeサービスの問題など、Network Edgeのインフラストラクチャに関するエクイニクスのサポートチケットを発行できます。

インフォメーション

Catalyst 8000V Autonomous Mode サブスクリプション ライセンス オプションを使用すると、Cisco 8000V のソフトウェアまたは設定に関する問題を Cisco Technical Assistance Center（TAC）で直接トラブルシューティングできます。これを行うには、Network EdgeポータルからCisco TACサポートケースを送信し、Cisco TACに直接ルーティングします。エクイニクスのNetwork Edgeインフラストラクチャに関連する問題があると判断された場合、エクイニクスはトラブルシューティングを行います。エクイニクスのサポートは、Cisco 8000Vのソフトウェアや設定の問題やトラブルシューティングには関与しません。

Cisco Smart License Tokenの取得

このトピックでは、Cisco Catalyst 8000V Network Edge（BYOL）デバイス用の Cisco スマート ライセンス トークンの取得手順を説明します。

Cisco Smart License トークンを取得するには、Cisco ドキュメント の手順に従ってください。

新しいトークンをデバイスに登録するには、デバイスCLIにアクセスして、トークンを登録するコマンドを入力します。

トークンの登録 コマンドの例：

license smart register idtoken <your_token_string>

上記の例では、<your_token_string> を新しいトークン文字列に置き換えます。

トークン検証コマンドの例：

show license status

問題が発生した場合、またはより詳細な手順が必要な場合は、Cisco DNA Center Administrator Guide を参照するか、Cisco サポートにお問い合わせください。

Network Edgeの Catalyst 8000V サブスクリプション ライセンスの Cisco TAC ケースを開く

Catalyst 8000V Autonomous mode サブスクリプション ライセンスに関する Cisco TAC での問合せ先

1. Network Edgeの右上にあるサポートアイコンをクリックします。

2. サポートケースを開く をクリックしてください。

3. Select a Product or Service_ ドロップダウンで、Network Edge を選択し、Virtual Device をクリックします。

4. 既存デバイス をクリックします。

5. 仮想デバイスの UUID を入力するか、サブスクリプション オプション付きの既存の Cisco C8000V 仮想デバイスを選択します。

6. Case Type（ケースの種類）]ドロップダウンで、[Open Cisco TAC Case（シスコTACケースを開く）]を選択し、問題をシスコに直接トラブルシューティングします。

7. C8000V の Device Details ページが表示されます。****[はい] をクリックします。リクエストが正常に送信されると、通知が表示されます。

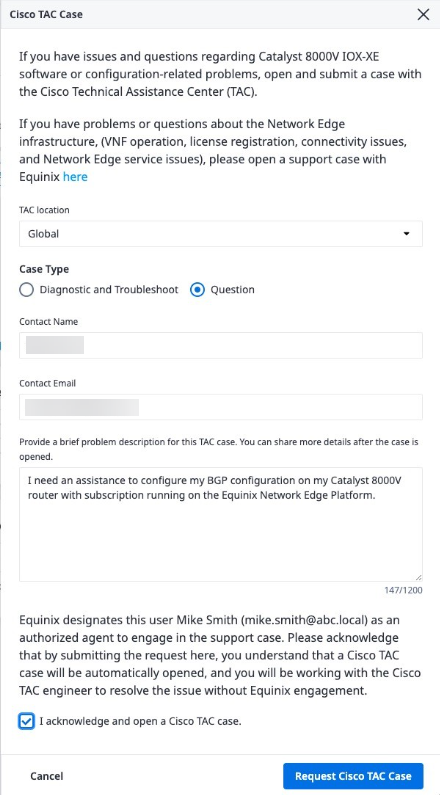

8. デバイスの詳細 ページで、Cisco TAC ケース ボックスに要求された情報を入力します。



9. クリックリクエスト Cisco TAC ケース.

   インフォメーション

   Cisco 8000V IOX-XE ソフトウェアの問題または設定に関する質問で Cisco TAC のケースを開いていることを確認してください。この場合、エクイニクスは関与せず、直接Cisco TACと連携することになります。

   デバイスの詳細 ページから、Cisco TAC ケースを開く をクリックして、Cisco TAC ケースのワークフローを開くこともできます。

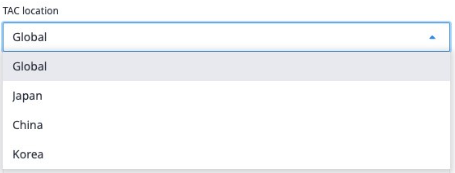

10. 最初にTACロケーションを選択します。Global TAC を使用します。ただし、日本、韓国、または中国にお住まいで、特定の言語で現地の TAC からサポートを受ける必要がある場合を除きます。TAC ケースは、選択した TAC の場所で開かれます。



11. ケースタイプ

    • Cisco IOX-XE ソフトウェアの問題が発生し、Cisco TAC でトラブルシューティングを行う必要がある場合は、Diagnostic and Troubleshoot を選択してください。
    • Cisco 8000V IOX-XE の設定に関するご質問は、Question を選択してください。

12. Cisco TAC でケースを開設する際に使用するContact Name を入力してください。

13. 連絡先メールアドレスを入力してください。Cisco TACとの連絡に使用するメインのEメールアドレスとなります。

14. この TAC ケースについて、簡単な問題の説明をプロバイダに提供してください。ケースのオープン後に詳細を提供できます。

15. I acknowledge を選択し、Cisco TAC ケース を開きます。

16. Request Cisco TAC Case をクリックして、TAC ケース プロセスを開始します。リクエストを確認するための電子メールが送信されます。Cisco TAC ケースが開設され、Cisco TAC エンジニアと連携することになります。
