Cisco CSR 1000v EOL

Ciscoは2022年12月にCisco Cloud Service Router (CSR) 1000Vの販売を終了しました。CSR1000Vの最後のリリースは17.3.xで、そのEnd-of-Lifeも発表されました。

エクイニクスはまた、エクイニクスが設定したすべての機器の販売終了／サポート終了を発表しました。詳しくは、「エクイニクス構成機器の販売終了／サポート終了について」（https://docs.equinix.com/en-us/Content/Interconnection/NE/Ops-Troubleshooting/Support-guide/NE-EOS-EOL-eqx-config.htm）をご覧ください。

Cisco CSR1000Vセルフ・コンフィグレーション・デバイス（BYOLライセンス）からCatalyst 8000Vデバイス（BYOL）への移行​

Cisco Cloud Service Router（CSR）1000VをBYOL（独自ライセンス）で自己構成している場合、Equinixポータルからセルフガイド移行ツールを使用してCatalyst 8000Vに移行できます。このトピックでは、移行を成功させるための詳細な手順を説明します。

メモ

この移行プロセスには約45分から60分かかり、移行中はデバイスがダウンします。また、このマイグレーションにはロールバック機能がありません。移行が完了すると、CSR1000Vデバイスにロールバックすることはできません。

警告

CSR1000Vルーターに基づいてC8000Vルーターを再設定する必要があります。エクイニクスはCSR1000Vの設定を移行したC8000Vデバイスに移行しません。

ライセンス情報​

このトピックでは、移行プロセスを開始する前に Catalyst 8000V の適切なライセンスがあることを前提としています。新しいライセンスの登録は、お客様の責任で行ってください。新しいライセンスが登録されていない場合、移行された C8000V デバイスのスループットはデフォルトで最小帯域幅に制限されます。Catalyst 8000V は、階層ベースの DNA ライセンス モデルに移行しました。以下の表は、以前の帯域幅ベースのライセンスを現在の階層ベースのライセンスにマッピングする方法に関するガイダンスを示しています。

TierBandwidth
T010 Mbps
T150 Mbps
T1100 Mbps
T2250 Mbps
T2500 Mbps
T21 Gbps
T32.5 Gbps
T35 Gbps
T310 Gbps (IPBase Only)

レガシーCSR1000VのライセンスもDNAライセンスに移行されました。IP-Base、Security、AppX、AXを含むレガシーCSR1000Vパッケージは、下表のようにDNAライセンスパッケージにマッピングすることが可能です。

C8000VCSR1000V
DNA EssentialsIPBaseSecurity
DNA AdvantageAppXAX

詳細については、『Cisco Catalyst 8000V Edge ソフトウェア注文ガイド』(https://www.cisco.com/c/en/us/products/collateral/routers/catalyst-8000v-edge-software/nb-06-cat8000v-edge-sw-og-cte-en.html) および『Cisco Catalyst 8000V Edge ソフトウェア インストールおよび構成ガイド』(https://www.cisco.com/c/en/us/td/docs/routers/C8000V/Configuration/c8000v-installation-configuration-guide.html) を参照してください。

移籍のポイント​

  • CSR1000V は移行ツールによって C8000V に置き換えられます。新しい追加デバイスはプロビジョニングされません。
  • 移行前にC8000VのDNAライセンスを準備（調達）する必要があります。エクイニクスはBYOLライセンスを提供しません。また、CiscoまたはCiscoリセラーからソフトウェアサポートを受ける必要があります。
  • CSR1000Vの設定をバックアップし、オフラインにしておく必要があります。
  • すべての仮想接続は自動的に移行されます。個別に移行する必要はありません。
  • 移行後も同じWAN IPアドレスが維持されます。
  • 移行には45分から60分かかります。
  • マイグレーション中、デバイスは停止します。マイグレーション中は、デバイスを通過するトラフィックはありません。
  • 移行後にC8000Vを再設定する必要があります。
  • 移行後、C8000V DNAライセンスを再登録する必要があります。

移行プロセス​

  1. エクイニクスカスタマーポータル」（https://portal.equinix.com/ne/new-virtual-device）にサインインし、「Network Edge」に移動します。
  2. Network Edgeメニューから、Virtual Device Inventory を選択します。
  3. 移行したいCisco CSR1000Vのセルフ設定デバイスを選択します。Cisco CSR1000V BYOLが販売終了になったことを示すバナーが表示されます。

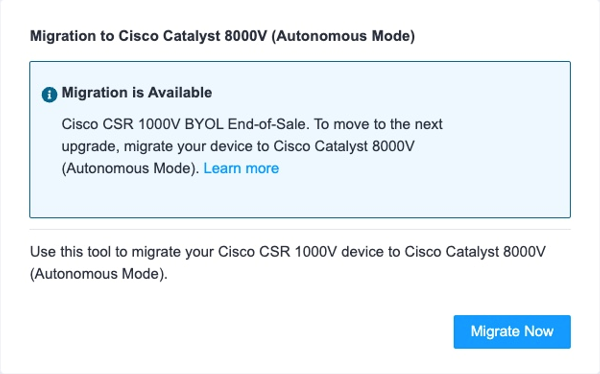

  1. ツール タブをクリックします。
  2. クリック今すぐ移行.

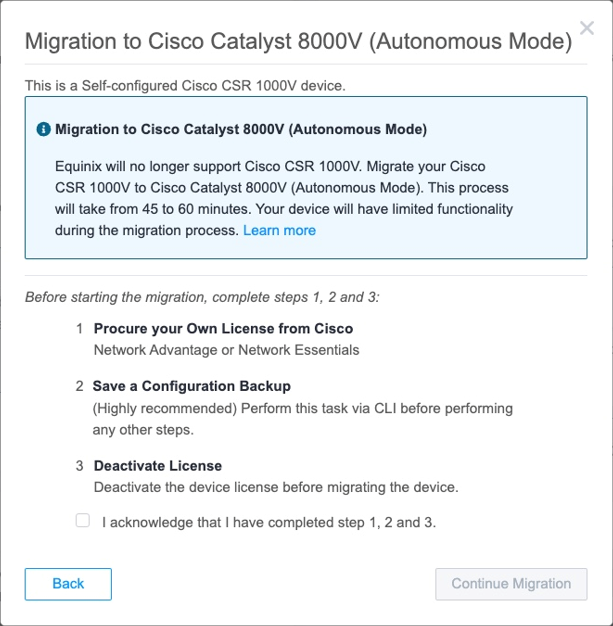

  1. ステップを確認し、完了させる。
  • Ciscoからライセンスを取得する（Network AdvantageまたはNetwork Essentialsのいずれか）。
  • CLIで設定のバックアップを保存します。
  • 旧ライセンスを無効にする
  1. 選択ステップ 1、2、3 を完了したことを認めます.

  1. マイグレーションを続ける をクリックします。

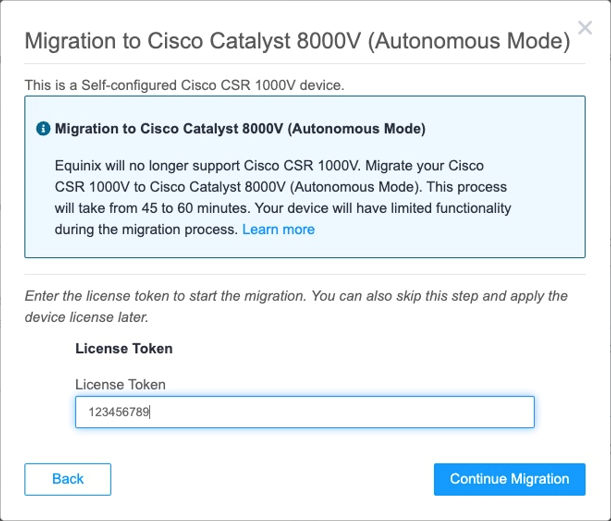

  2. ライセンストークンとスマートライセンスサーバーのURLを入力します。このステップは省略可能で、デバイスのライセンスは後で手動で適用することができます。

  3. マイグレーションを続ける をクリックします。

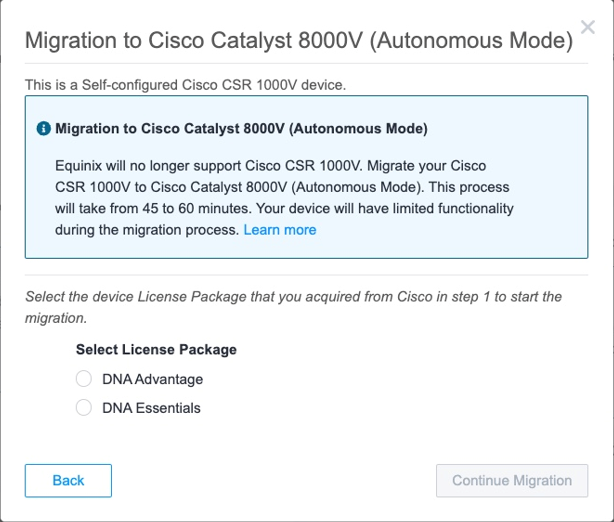

  4. ライセンスパッケージを選択します（DNA Advantage または DNA Essentials）。

  5. マイグレーションを続ける をクリックします。

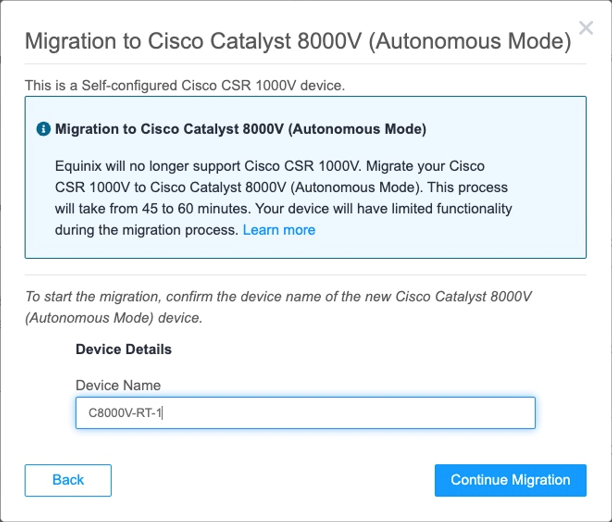

  6. 移行ツールで確認したCatalyst8000Vルーターのホスト名とデバイス名を確認します。

    • デバイス名は、Network Edgeポータルで使用される識別子です。
    • ホスト名は、VNFのコンフィギュレーションで設定された名前です。

    移行後にこれらの名前を変更したい場合は、適切なフィールドにデバイス名とホスト名を入力します。

  7. マイグレーションを続ける をクリックします。

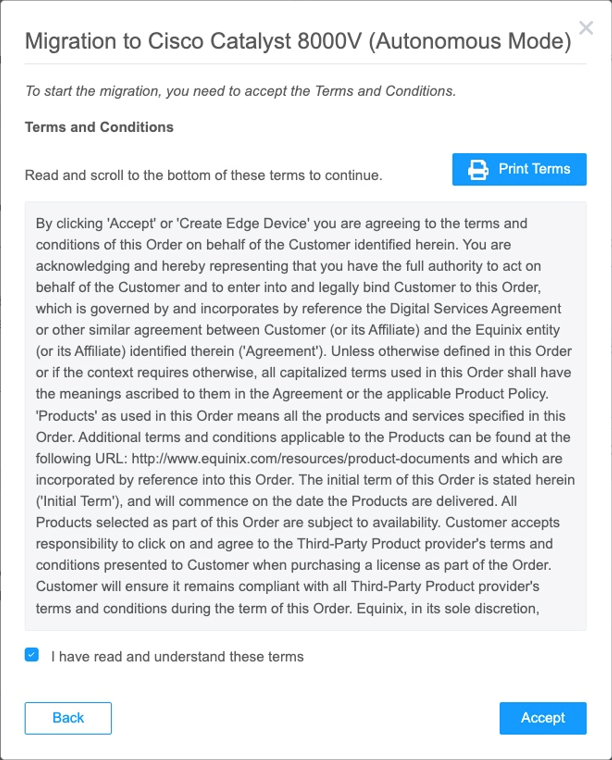

  8. 利用規約 をご確認ください。これらの条件を読み、理解しましたを選択し、同意する をクリックします。

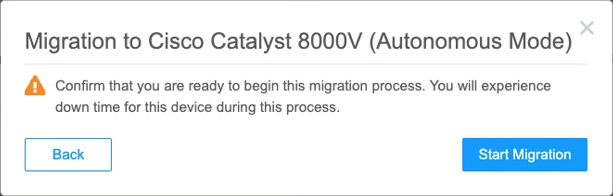

  9. 確認ボックスで、移行開始 をクリックします。

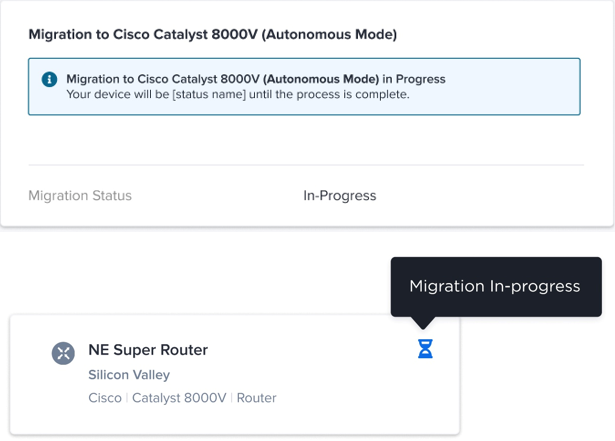

    移行が開始されると、移行セクションのステータスが進行中 に変わります。移行セクションに進行中 のステータスが表示されます。上部のデバイスカードにカーソルを合わせると、ステータスが移行中 に変わります。

    移行が正常に完了すると、デバイスの詳細ページのステータスアイコンがProvisioned に変わります。

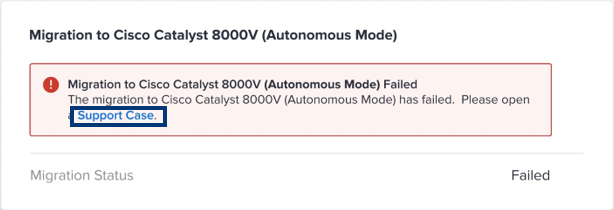

  10. 移行に失敗すると、警告プロンプトが表示されます。サポートケース リンクをクリックして、サポートケースを開きます。

  11. C8000V デバイスを再設定し、DNA ライセンスを手動で再登録する必要があります。

  12. 移行が正常に完了したら、以下のコマンドでフルスループットを得るように設定し、デバイスを再読み込みしてください。

    C8000V(config)#platform hardware throughput level mb 10000
    C8000V (config)#exit
    C8000V #write memory
    Building configuration...
    C8000V # reload

販売終了VNF​

Cisco Cloud Service Router (CSR) 1000V SD-WAN​

新しいCisco CSR 1000V SD-WANはNetwork Edgeポータルで利用できなくなりましたが、事業継続のお客様には例外があります。ホワイトリストに登録するには、サポート ケースを開いてください。

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageDNA Essentials DNA Advantage DNA Premier
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH) GigabitEthernet 3 (NSP/BYOC)
Available License TypeBYOL
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsNone
Deployment OptionSingleRedundant

Cisco Cloud Service Router (CSR) 1000V​

エクイニクスは、2022年12月にCisco Cloud Services Router (CSR) 1000V（エクイニクス構成オプションおよび自己構成オプション）の販売を終了しました。これは、Cisco's End-of-Sales of CSR1000V on2022年12月16日に沿ったものです。

CSR1000V Equinix-Configuredデバイスを含む、Network Edge上のすべてのEquinix-Configuredオプションの販売を終了しました。また、Network Edgeのエクイニクス構成オプションのサポート終了も発表しました。(月単位のサポートは2024年6月30日に終了します。期間ベースの注文については、2024年6月30日以降の注文満了時にサポートが終了します）。

CSR1000Vの販売終了に伴い、エクイニクスはエクイニクス構成デバイスの期間ベースの注文を自動更新しません。

2023年2月28日 以降、CSR1000Vの新しい仮想デバイスをプロビジョニングすることはできません。エクイニクスは、Network Edge上で動作する仮想デバイスのサポートを継続します。また、エクイニクスは既存のデバイスの期間注文を自動更新します。お客様は、既存のCSR1000V IOS-XEイメージについてCiscoから適切なサポート契約を取得する責任を負います。エクイニクスは、Cisco CSR1000V IOS-XEイメージに関連するいかなる問題や不具合に対しても責任を負いません。Cisco CSR1000V IOS-XEイメージの使用終了および販売終了に関する通知は、こちら から入手できます。

Cisco CSR1000V ライセンスと機能情報​

License TypeAreaIP-Base Features
IP-BaseBasic NetworkingBGP, OSPF, EIGRP, Routing Information Protocol (RIP), Intermediate System-to-Intermediate System (IS-IS), IPv6, GRE, VRF-Lite, NTP, QoS, BFD, and CLNS
MulticastInternet Group Management Protocol (IGMP) and Protocol Independent Multicast (PIM)
Deployment OptionHSRP, VRRP, and GLBP
Addressing802.1Q VLAN, EVC, NAT, DHCP, and DNS
Basic SecurityACL, AAA, RADIUS, and TACACS+
ManagementCisco IOS XE CLI, SSH, Flexible NetFlow, SNMP, EEM, and NETCONF
Security (in addition to IP-Base license)Advanced SecurityZBFW, IPsec VPN, Easy VPN, DMVPN, FlexVPN, and GetVPN Box-to-box high-availability for ZBFW and NAT
App-X (in addition to IP-Base license)Advanced NetworkingLayer 2 Tunneling Protocol Version 3 (L2TPv3), MPLS, VRF, and VXLAN
Application ExperienceWCCPv2, AppXNAV, Network-Based Application Recognition Version 2 (NBAR2), AVC, and IP SLA
Hybrid Cloud ConnectivityLISP, OTV, VPLS, and EoMPLS
Subscriber ManagementPTA, LNS, and ISG
AXAll Features Supported

Cisco CSR 1000V IP-BASE（Equinix設定済み）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageIP-Base
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH) GigabitEthernet 3 (NSP)
Available License TypeBYOL Subscription
Access MethodsSSH (CLI) HTTPS (Web Console)
Equinix-Certified VersionSee Available Image Versions
Restricted CLI CommandsSee list of restricted commands
Deployment OptionSingleRedundant

Cisco CSR 1000V IP-BASE（セルフコンフィグレーション）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageIP-Base
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License TypeBYOL
Access MethodsSSH (CLI) HTTPS (Web Console)
Equinix-Certified VersionSee Available Image Versions
Restricted CLI CommandsNone
Deployment OptionSingleRedundant

Cisco CSR 1000Vセキュリティ（Equinix設定）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageSecurity
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH) GigabitEthernet 3 (NSP)
Available License TypeBYOL Subscription
Access MethodsSSH (CLI) HTTPS (Web Console)
Equinix-Certified VersionSee Available Image Versions
Restricted CLI CommandsSee list of restricted commands
Deployment OptionSingleRedundant

Cisco CSR 1000V セキュリティ（自己設定）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageSecurity
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License TypeBYOL
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsNone
Deployment OptionSingleRedundant

Cisco CSR 1000V AppX（Equinix設定済み）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageAppX
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH) GigabitEthernet 3 (NSP)
Available License TypeBYOL Subscription
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsSee list of restricted commands
Deployment OptionSingleRedundant

Cisco CSR 1000V AppX (自己設定)​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageAppX
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License TypeBYOL
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsNone
Deployment OptionSingleRedundant

Cisco CSR 1000V AX（Equinix構成）​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageAX
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH) GigabitEthernet 3 (NSP)
Available License TypeBYOL Subscription
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsSee list of restricted commands
Deployment OptionSingleRedundant

Cisco CSR 1000V AX (自己設定)​

SmallMediumLarge
CPU2 Cores4 Cores6 Cores
Memory4GB4GB4GB
Software PackageAX
Virtual Data Interfaces Supported (Default/Max)10 / 24
System Reserved InterfacesGigabitEthernet 1 (Management) GigabitEthernet 2 (WAN/SSH)
Available License TypeBYOL
Access MethodsSSH (CLI) HTTPS (Web Console)
Image VersionSee Available Image Versions
Restricted CLI CommandsNone
Deployment OptionSingleRedundant
