Aviatrix VNFの仕様
ライセンス
Bring Your Own License (BYOL) 製品には、有効なライセンスが必要です。お客様は、Aviatrixからご自身のライセンスを購入し、管理する責任を負います。ソフトウェアライセンスの購入については、Aviatrixの販売代理店またはパートナーにお問い合わせください。
サポート
Aviatrixのサポートは、BYOLライセンスでご利用いただけます。ライセンスおよびサポート契約の購入については、Aviatrixの営業担当者またはパートナーにお問い合わせください。
Aviatrix Spoke Edge
| 2 Cores | 4 Cores | 8 Cores | 16 Cores | |
|---|---|---|---|---|
| Memory | 4 GB | 8 GB | 16 GB | 32 GB |
| Software Package | Standard | |||
| Virtual Data Interfaces Supported (Default/Max) | 3/3 | |||
| System Reserved Interfaces | eth0(WAN) eth1(LAN) eth2(MGMT-WAN) | |||
| Available License Type | BYOL | |||
| Access Methods | SSH (CLI) Controller GUI | |||
| Image Version | See Available Image Versions* | |||
| Restricted CLI Commands | None | |||
| Deployment Options | Single Redundant |
* Aviatrixバージョン6.9は、最大3つのインターフェイスに制限されており、レイヤ3ルーティング機能には追加のサポートデバイスが必要です。つまり、バージョン 6.9 を選択した場合、CSP に接続するために DLG 経由で追加のサポート・デバイス（ルーターなど）を接続する必要があります。バージョン 7.1 を使用すると、この要件はなくなります。バージョン 7.1 リリースでは、最大 10 インタフェースの複数の仮想接続、CSP プライベート回線接続をサポートする WAN インタフェースの BGP サポートがサポートされます。このバージョンには 7.1 コントローラが必要です。
Aviatrix Transit Edge
| 2 Cores | 4 Cores | 8 Cores | 16 Cores | |
|---|---|---|---|---|
| Memory | 4 GB | 8 GB | 16 GB | 32 GB |
| Software Package | Standard | |||
| Virtual Data Interfaces Supported (Default/Max) | 10/10 | |||
| System Reserved Interfaces | eth0(WAN) eth1(LAN) eth2(MGMT-WAN) | |||
| Available License Type | BYOL | |||
| Access Methods | SSH (CLI) Controller GUI | |||
| Image Version | See Available Image Versions* | |||
| Restricted CLI Commands | None | |||
| Deployment Options | Single Redundant |
*このバージョンには7.1コントローラーが必要です。
Aviatrix Edge Deviceの作成
Aviatrix Spoke Edge デバイスまたは Aviatrix Transit Edge デバイスを作成する場合は、以下のベンダー固有のオプションを考慮してください。
設定ファイル
-
Aviatrix Spoke Edge Deviceには、Aviatrix Edge Controllerポータルで生成する必要があるブートストラップ設定ファイル（Aviatrixのデフォルト設定ファイル）が必要です。生成されたファイルの名前は
cloudinit ZTP.txtです。 -

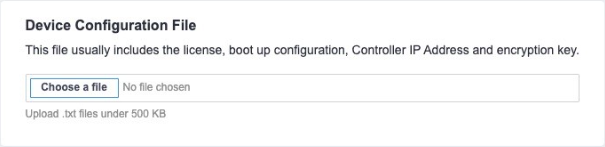

どちらのタイプのAviatrix Edgeデバイスも、ライセンス、起動設定、コントローラIPアドレス、暗号化キーを含むデバイス設定ファイルが必要です。このファイルは、Device Configuration File セクションにアップロードしてください。
旧バージョン
Aviatrixバージョン6.9は、最大3つのインターフェースに制限されており、レイヤ3ルーティング機能を使用するには、追加のサポート・デバイスが必要です。つまり、バージョン 6.9 を選択した場合、CSP に接続するために DLG 経由で追加のサポート・デバイス（ルーターなど）を接続する必要があります。バージョン 7.1 を使用すると、この要件はなくなります。バージョン 7.1 リリースでは、最大 10 インターフェースの複数の仮想接続、CSP プライベート回線接続をサポートする WAN インターフェースでの BGP サポートがサポートされます。このバージョンには 7.1 コントローラが必要です。
接続オプション

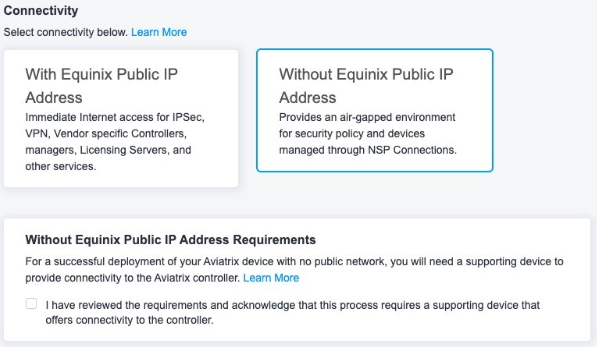

接続タイプ 機能は Aviatrix Edge VNF で利用可能です。この機能では、エクイニクスのパブリックIPアドレスの有無にかかわらず、仮想インターフェースを含めるオプションを提供します。パブリックIPアドレスなしでVNFを立ち上げるオプションは、仮想デバイスをインターネットから隔離する必要がある場合に対応します。ユーザーはプライベートネットワークまたは仮想接続からデバイスを管理できます。
以下の表は、選択肢とその違いをまとめたものである。
| With Equinix Public IP Address | Without Equinix Public IP Address | |
|---|---|---|
| Use Cases | This option comes with Public IP Addresses from Equinix and does not need additional Virtual Connection to manage the virtual device. | This option removes Equinix-assigned Public IP Address assignment and will isolate VNF from the Internet after the device creation. This option is suitable for a scenario where the device needs to be managed by software running in the Colo cage or via private virtual connection. |
| Internet Connectivity Type | Public IP Address from Equinix are assigned to the interface and accessible from the Internet. User can also connect Aviatrix device to a supporting device (e.g., another router VNF) which already has the Internet connectivity. | No public IP Address from Equinix is included. As a prerequisite, a supporting device (e.g. a router with Equinix Public IP Address) needs to be created first with a Device Link Group (DLG) created. An Aviatrix Edge device without an Equinix IP Address can then be connected to the DLG so that it can immediately connect to the Aviatrix Controller. |
| Access Control List | Create an Access Control List (ACL) to limit traffic to the VNF interface. | ACL option is not available. Additional compensating controls can be implemented for traffic from any private virtual connection. |
| Interface Mapping | Eth0 to Eth9 (10 interfaces in total) are available for Aviatrix Edge device with Equinix IP Address. Eth2 is exclusively reserved as the WAN interface where public IP Address is assigned. Eth0 to Eth1, Eth3 to Eth9 can be used to map to DLG. Eth0, Eth3 to Eth9 can be connected to the CSP or virtual connection. | Eth0 to Eth9 (10 interfaces in total) are available for Aviatrix Edge device without Equinix IP Address. Eth0 to Eth9 can be used to map to DLG. Eth0, Eth2 to Eth9 can be connected to the CSP or virtual connection. |
ACLテンプレートのアップロードとインターネット帯域幅の追加は、エクイニクスのパブリックIPアドレスでのみ可能です。
Without Equinix Public IP Address タイプを選択した場合、24時間以内にデバイスリンクグループ（DLG）を使用してAviatrix Edgeデバイスに接続されたサポートデバイスを介してインターネット接続を提供する必要があります。Aviatrix からの cloudinit ZTP ファイルは、生成後 24 時間のみ有効です。インターネットが利用できないために24時間以内にEdgeデバイスがAviatrixコントローラに接続できない場合、cloudinit ZTPファイルを再度生成し、デバイスを再作成する必要があります。
